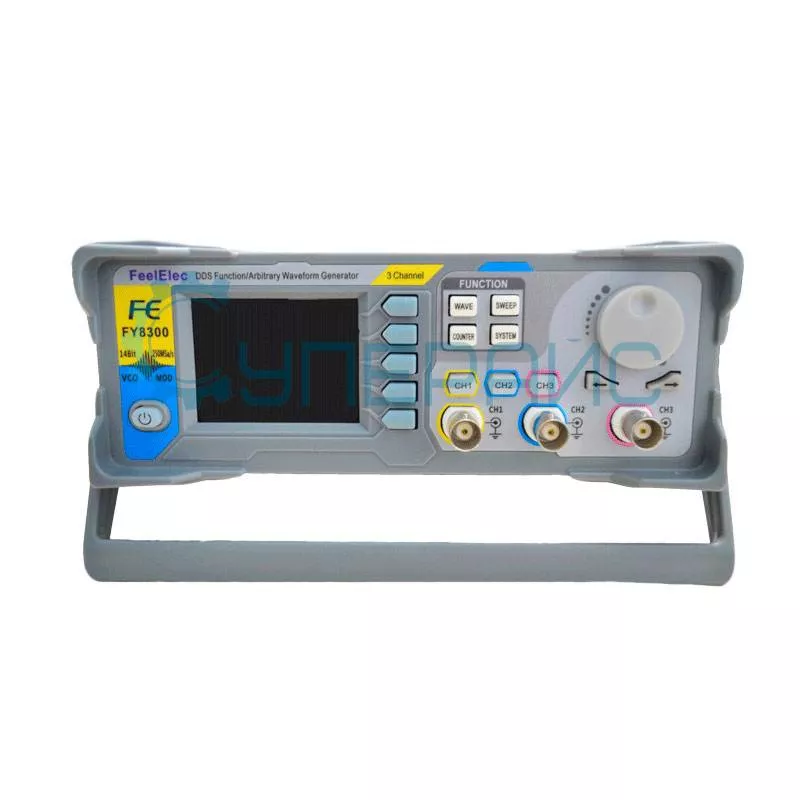

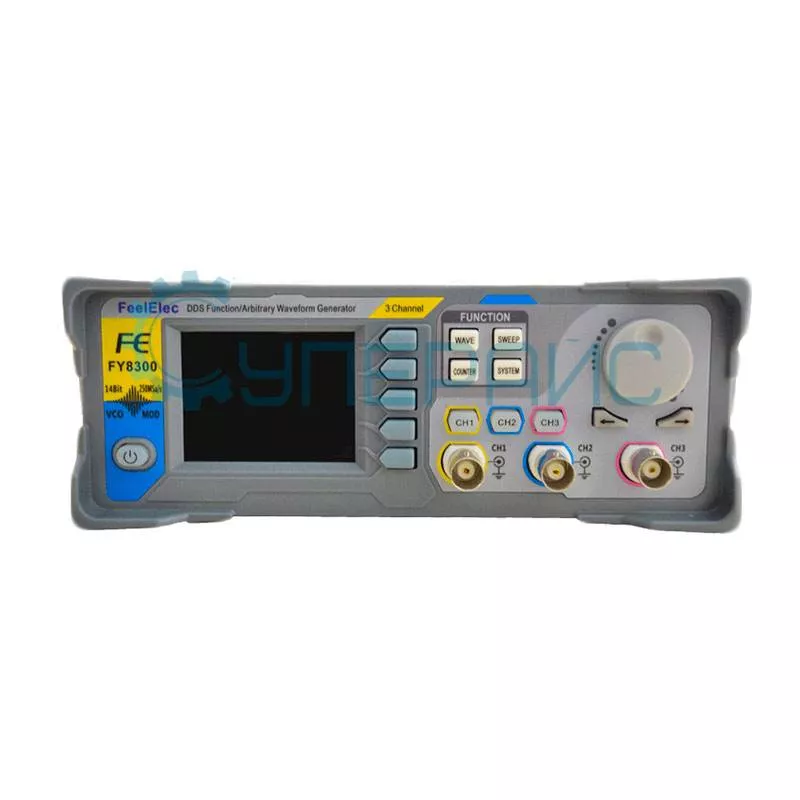

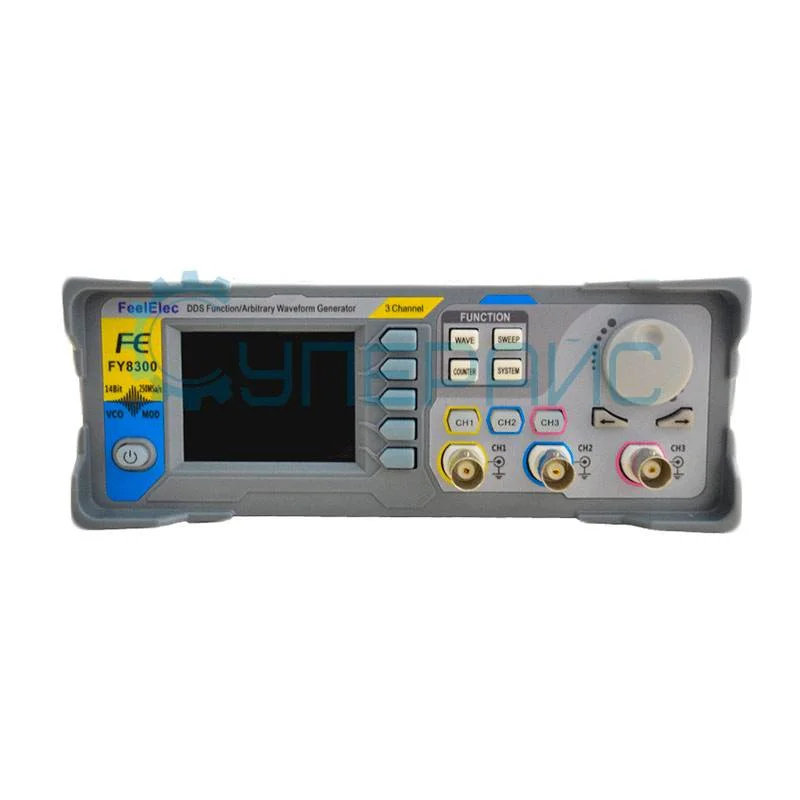

Цифровой генератор сигналов FeelTech FeelElec FY8300-10M
16 979 ₽
16 979 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
8418
Модель (серия)
FY8300-10M
Производитель (бренд)
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY8300-10M
Общие данные
Артикул (код товара)
8418
Производитель (бренд)
Модель (серия)
FY8300-10M
Гарантия, мес.
12
Основные характеристики
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
10 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Настольный (стационарный)
ИПД (Interfaces / Inputs and Outputs)
USB
Описание FeelTech FY8300-10M
ВНИМАНИЕ! Производство Цифрового генератора сигналов FeelTech FeelElec FY8300-10M ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор ВЧ сигналов FeelTech FeelElec FY8300-30M с частотомером
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech FeelElec FY8300-10M
| Характеристики генератора сигналов | |||
|
Количество каналов |
3 | ||
| Полоса пропускания | 10 МГц | ||
| Частота дискретизации | 250 МВыб/с | ||
| Диапазон частот | 1 мкГц - 10 МГц | ||
| Вертикальное разрешение | 14 бит | ||
| Глубина памяти | 8 Кб | ||
| Волновые характеристики | |||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные | ||
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 10 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 10 МГц | ||
| Импульсный сигнал | 1 мкГц - 10 МГц | ||
| Пилообразный сигнал | 1 мкГц - 10 МГц | ||
| TTL/CMOS | 1 мкГц - 10 МГц | ||
| Произвольный сигнал | 1 мкГц - 10 МГц | ||
| Разрешение | 1 мкГц | ||
| Минимальная ширина импульса | 20 нс | ||
| Точность | ± 20 ppm | ||
| Стабильность | ± 1 ppm / 3 часа | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
< 1 МГц: ≥ 50 дБ 1 МГц - 20 МГц: ≥ 45 дБ |
||
| Полное гармоническое искажение | < 0.5% (20 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 15 нс | ||
| Выброс | ≤ 5% | ||
| Рабочий цикл | 0,01 - 99,99% (разрешение 0,01%) | ||
| Характеристики пилообразного сигнала | |||
| Линейность | > 99% (0,01 Гц - 10 кГц) | ||
| Амплитудные характеристики | |||
| Амплитудный диапазон |
≤5 МГц: 1 мВ - 24 В 5 МГц - 10 МГц: 1 мВ - 20 В 10 МГц - 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В |
||
| Разрешение | 1 мВ | ||
| Стабильность | ± 0,5% / 5 часов | ||
| Плотность |
± 2,5% (< 10 МГц) ± 5% (> 10 МГц) |
||
| Выходной сигнал | |||
| Импеданс | 50 Ом ± 10% | ||
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки | ||
| Характеристики смещения постоянного тока | |||
| Диапазон |
≤ 20 МГц: ± 12 В > 20 МГц: ± 2,5 В |
||
| Разрешение | 1 мВ | ||
| Фазовые характеристики | |||
| Диапазон | 0 - 359,99° | ||
| Разрешение | 0,01° | ||
| TTL выход | |||
| Уровень TTL | > 3 В | ||
| Разветвление | > 8 TTL | ||
| Время нарастания/спада | ≤ 10 нс | ||
| CMOS выход | |||
| Низкий электрический уровень | < 0,3 В | ||
| Высокий электрический уровень | 1 - 12 В | ||
| Время нарастания/спада | ≤ 18 нс | ||
| Внешние измерения | |||
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл | ||
| Диапазон входного напряжения | 1 - 12 В | ||
| Частотомер | |||
| Разрешение | 0,01 Гц (время выхода = 100 с) | ||
| Диапазон | 0,01 Гц - 100 МГц | ||
| Чувствительность | регулируется 1S, 10S, 100S | ||
| Счетчик | |||
| Диапазон | 0 - 4294967295 | ||
| Связь | DC | ||
| Режим работы | ручной | ||
| Период | |||
| Диапазон | 5 нс - 20 с | ||
| Ширина импульса | |||
| Разрешение | 5 нс | ||
| Диапазон | 0 - 20 с | ||
| Рабочий цикл | |||
| Диапазон | 0 - 100% | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Направление | вверх, вниз, в обе стороны | ||
| Тип | линейный или логарифмический | ||
| Развертка объектов | частота, амплитуда, смещение, рабочий цикл | ||
| Время развертки | 0,01 с - 999,99 с | ||
| Диапазон настройки | начальная и конечная позиция могут быть установлены произвольно | ||
| Общие характеристики | |||
| Дисплей | ЖК, 2.4 дюйма, 320 х 240 | ||
| Количество ячеек памяти | 12 | ||
| Интерфейс | USB, TTL Out | ||
| Скорость передачи данных | 11500 бит/с | ||
| Питание | 100 - 240 В | ||
| Метод охлаждения | конвекция | ||
| Температура хранения | 0℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты | 200 х 190 х 90 мм | ||
| Вес нетто | 700 г | ||

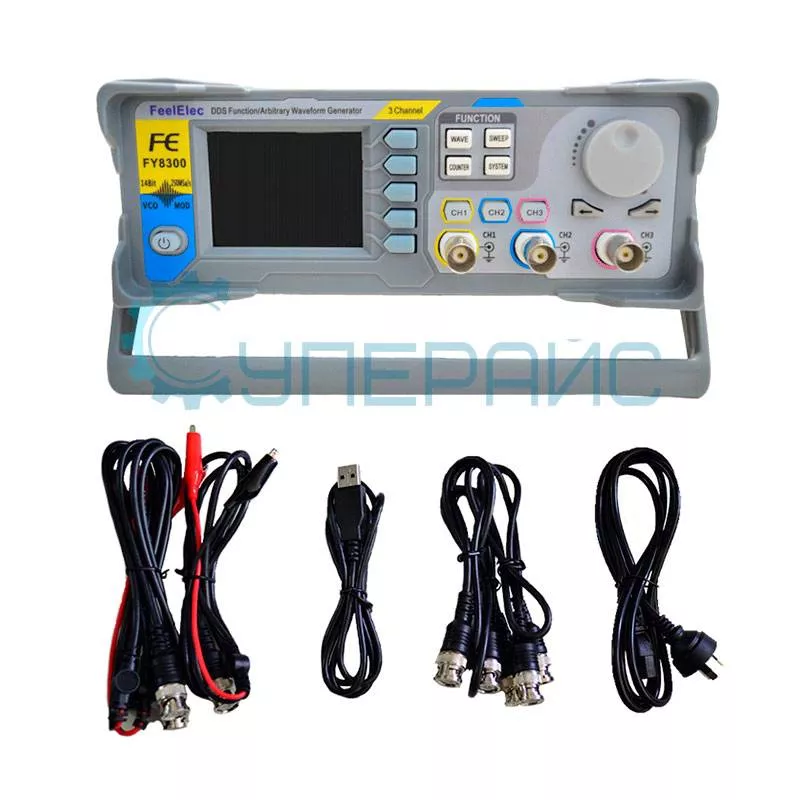

| Комплектация | генератор сигналов FeelTech FeelElec FY8300-10M - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 3 шт кабель BNC-крокодил - 3 шт |
||
Документация и ПО FeelTech FY8300-10M
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов FeelTech FeelElec FY8300-10M серии FY8300
Язык:
Английский
Размер и тип:
679 КБ,
PDF
Спецификация протокола связи для генератора сигналов FeelTech FeelElec FY8300-10M
Язык:
Английский
Размер и тип:
364 КБ,
PDF
Драйвер для генератора сигналов FeelTech FeelElec FY8300-10M
Язык:
Английский
Размер и тип:
316 КБ,
RAR
RAR
Программное обеспечение для генератора сигналов FeelTech FeelElec FY8300-10M
Язык:
Английский
Размер и тип:
6.58 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы FeelTech FY8300-10M
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1453
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
17501
Модель (серия):
FY201
Производитель:
FeelTech
Страна производства:
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Точность, %:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Добавить в избранное
Артикул (код товара):
8525
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
828
Модель (серия):
XR2206
Производитель:
Shenzhen Jiesheng Industrial
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
> 3
Вес нетто, кг:
1
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
42020
Модель (серия):
752N Plus
Производитель:
Inesa
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23000
Модель (серия):
MFG-3015
Производитель:
MCH
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Амплитуда, Vp-p:
< 20
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26586
Модель (серия):
MFG-3010CH
Производитель:
MYWAVE
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
100
Вертикальное разреш. (по амплитуде):
8 бит
Точность, %:
0.0005
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26588
Модель (серия):
MFG-3020CH
Производитель:
MYWAVE
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
100
Вертикальное разреш. (по амплитуде):
8 бит
Точность, %:
0.0005
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24086
Модель (серия):
FY6300-40M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23007
Модель (серия):
MFG-3010
Производитель:
MCH
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Амплитуда, Vp-p:
< 20
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37698
Модель (серия):
WST-S200
Производитель:
JHOT
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Разреш. матрицы цифровой камеры, число Мпк:
2,0
Встроенный дисплей:
Нет
Добавить в избранное
Артикул (код товара):
41755
Модель (серия):
UV-1100
Производитель:
Mapada
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
40129
Модель (серия):
F0745-4k-d
Производитель:
Fucot
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
24
Макс. геометрическое увеличение, крат:
153
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11811
Модель (серия):
-
Производитель:
Elecrow
Страна производства:
Китай
Гарантия, мес.:
3
Версия micro:bit:
v1.5
Наборы на базе:
BBC micro:bit
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4069
Модель (серия):
DS2102E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
5376
Модель (серия):
DS1102D
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26351
Модель (серия):
PiRacer AI Kit
Производитель:
Waveshare
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Набор для сборки (конструктор)
Камера:
Есть
Роботы на базе:
Raspberry Pi
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
8418
Модель (серия):

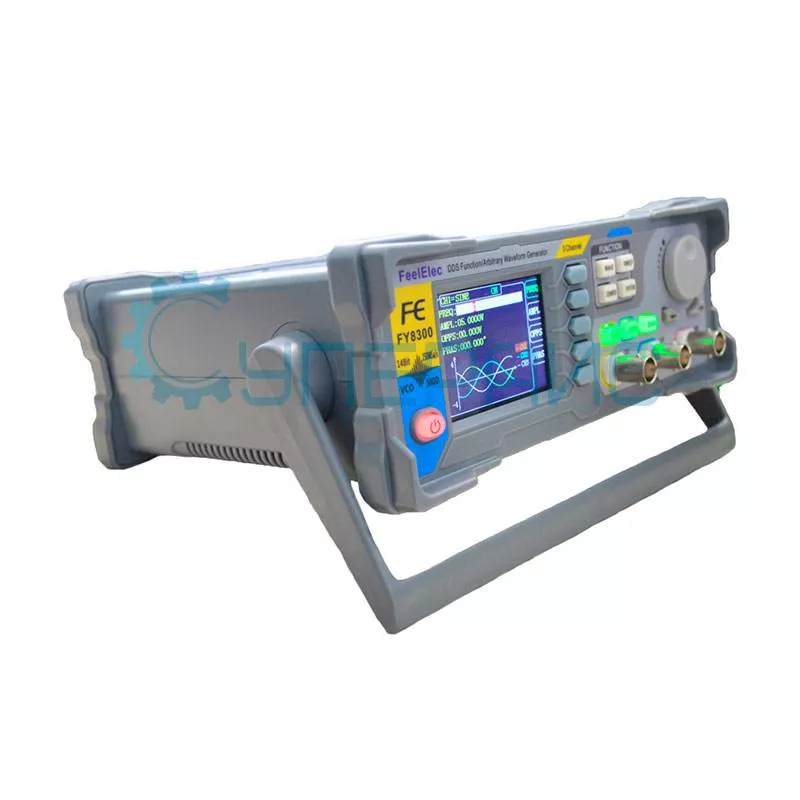

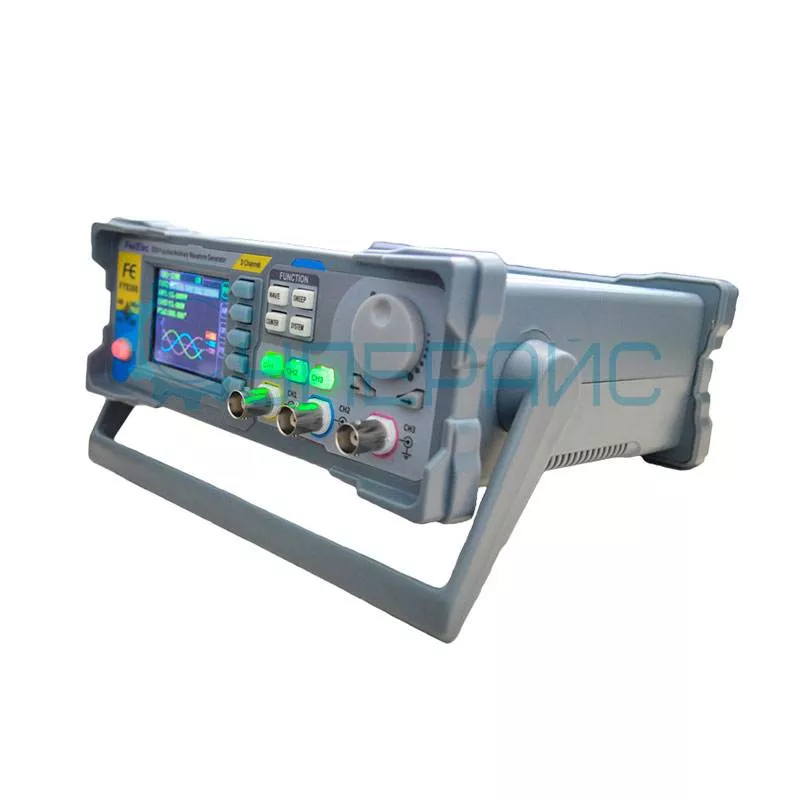

FY8300-10M
Производитель:
FeelTech
Страна производства:
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38800
Модель (серия):
X0745-2k
Производитель:
Fucot
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
24
Макс. геометрическое увеличение, крат:
153
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20736
Модель (серия):
W10-2400
Производитель:
SHOCREX
Страна производства:
Китай
Гарантия, мес.:
12
Мин. геометрическое увеличение, крат:
50
Макс. геометрическое увеличение, крат:
1000
Разреш. матрицы цифровой камеры, число Мпк:
48,0
Материал оптики:
Оптическое стекло
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27026
Модель (серия):
-
Производитель:
Snapmaker
Страна производства:
Китай
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
да
Кол-во экструдеров:
1
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23305
Модель (серия):
DG821 Pro
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Частота дискретизации на канал, МВыб/с:
625
Вертикальное разреш. (по амплитуде):
16 бит
Точность, %:
0.0001
