Генератор сигналов FG085 miniDDS (конструктор)
Генератор сигналов FG085 miniDDS (конструктор)
Генератор сигналов FG085 miniDDS (конструктор)
Генератор сигналов FG085 miniDDS (конструктор)
2 699 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики блока питания
Диапазон частот 0 ~ 200 кГц (синус)
Разрешающая способность по частоте  1 Гц
Разрешающая способность по периоду    1 мс
Максимальная погрешность частоты режим CW: 0,1490 Гц для F>40 Гц
                   0,000596 Гц для F<=40 Гц
режим развертки: 0,1490 Гц
Диапазон амплитуды 0 ~ 10 В
Разрешающая способность по амплитуде 0,1 В
Диапазон смещения - 5 В ~ +5 В
Глубина памяти 256 байт
Выходной импеданс 50 Ом
Общие характеристики
Питание DC 15V
Габариты 155 мм x 55 мм x 30 мм
Вес нетто 100 г

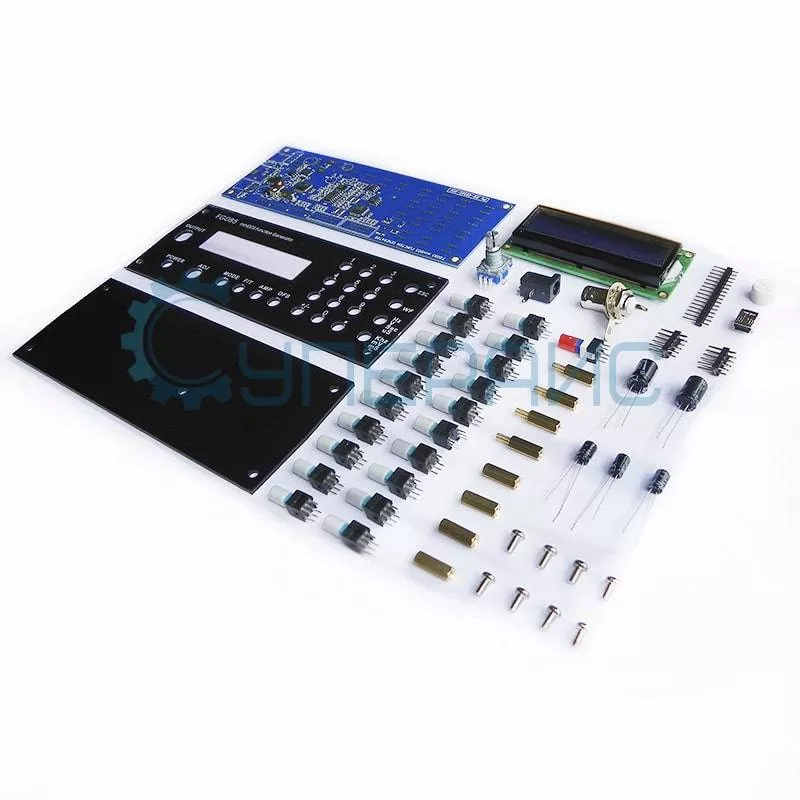

Комплектация плата FG085 со всеми запрограммированными SMT компонентами и МК
детали для монтажа
кабель BNC 0,6 м - 1 шт
адаптер питания 15В, 0,5А - 1 шт
руководство пользователя - 1 шт

Простой радиолюбительский kit-набор FG085 miniDDS для сборки широкодиапазонного генератора сигналов различной формы

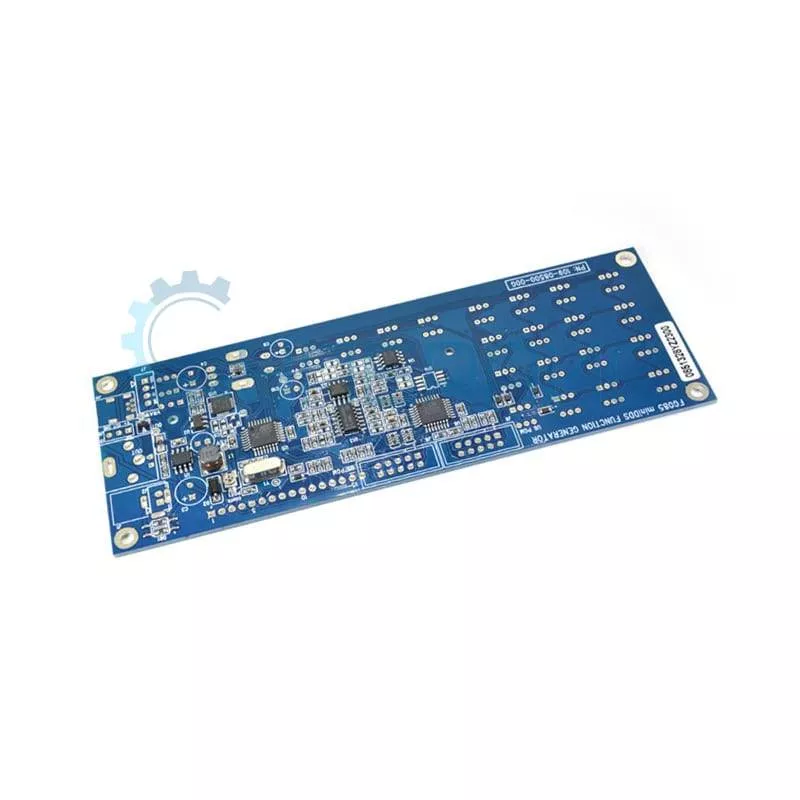

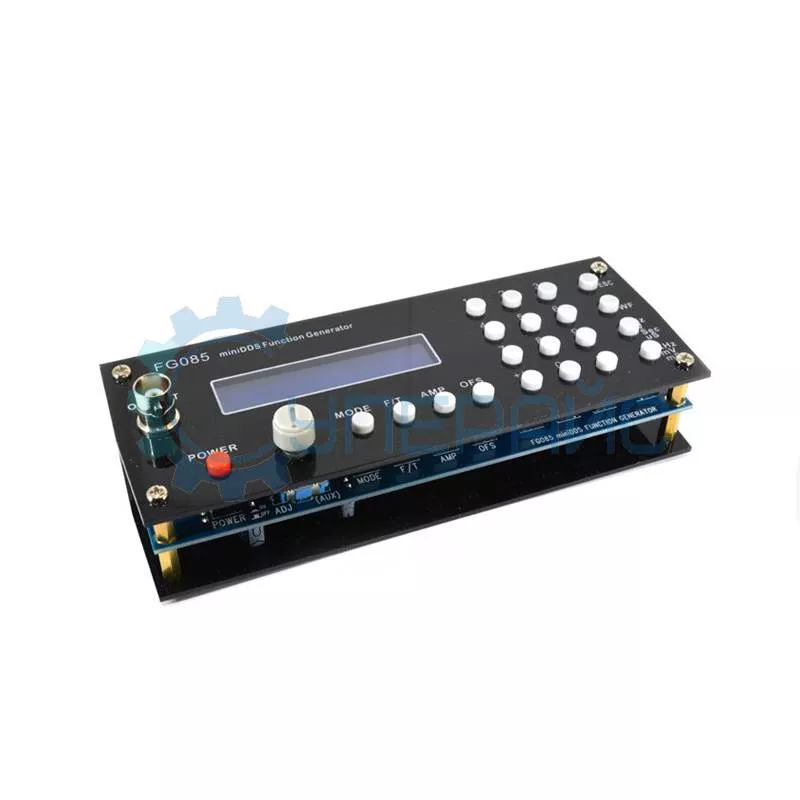

Генератор сигналов FG085 miniDDS – это конструктор радиолюбителя для сборки функционального генератора своими руками, который содержит в себе просто устанавливаемые компоненты, такие как: кнопки, энкодеры, разъемы, электролитические конденсаторы. Микросхемы и SMD-элементы уже припаяны к платам, соединяемым по углам, при помощи прилагаемых винтов и стоек. Собранный инструмент интуитивно понятен и прост в использовании.

Функциональный генератор своими руками на микроконтроллере Atmega 48 генерирует частоты синусоидальной, треугольной, пилообразной и прямоугольной форм. Контроллер Атмега 168 предназначен для обслуживания экрана и клавиатуры. Преобразователь МС34063 обеспечивает отрицательные значения напряжения импульсов на выходе.

Характеристики и особенности инструмента отражают все его возможности:

  • Генерация нескольких типов волн: синусоидальной, меандра, треугольной, пилообразной и волны произвольной формы.
  • Возможность применения генератора как источник постоянного напряжения, при установке частоты на 0.
  • Генерация сигналов контроля/тестирования с задаваемым периодом, амплитудой и фазой.
  • Быстрая настройка частоты, амплитуды и фазы с помощью клавиатуры, и регулировка посредством поворотной ручки.
  • Сохранение настроек.

FG085 позволяет получать на выходе частоты синусоидальной формы, которые могут изменяться от 0 Гц до 200 кГц. Этого достаточно для работы с аудио- и ультразвуковыми устройствами. Частота сигнала других форм может достигать 10 кГц. Подключаемый осциллограф отобразит наличие нежелательных "выбросов", крутизну фронтов прямоугольных импульсов и другие характеристики.

В режиме генератора качающейся частоты производится установка начального и конечного её значения, а также период и шаг изменения. Проверка АЧХ усилителей, фильтров, резонансных частот контуров также требует подключения к выходу тестируемого устройства осциллографа.

В режиме «простого» управления серводвигателями fg generator типа 085 позволяет производить настройку амплитуды, частоты, заполнения и других параметров напряжения, подаваемого на двигатель. Для подключения серводвигателя имеется припаиваемая к плате гребенка. Следует учесть, что проверяемый мотор легче приводить в движение при подаче на него отдельного питания.

В режиме «сложного» управления имеется возможность плавного разгона и торможения сервомотора, которая требуется при конструировании роботов. Соответствующие параметры генератора следует настроить. Питание двигателя лучше осуществлять отдельно.

Прошивка

Прошивку контроллера можно изменить. Для этого прибор имеет разъем USB и две десятивыводных «гребёнки», для программирования. DDS-схема mini-генератора преобразует цифровой сигнал, хранящийся в памяти устройства в аналоговый. Изменение цифрового сигнала, при помощи синтезатора, позволяет получать на выходе прибора колебания произвольной формы.
