Генератор сигналов JUNTEK UDB1002S
4 379 ₽
4 379 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
2965
Модель (серия)
UDB1002S
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK UDB1002S
Общие данные
Артикул (код товара)
2965
Производитель (бренд)
Модель (серия)
UDB1002S
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Категория по частотному диапазону
Кол-во каналов
Макс. частота
2 МГц
Мин. частота
0,01 Гц
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
генератор импульсов
генератор логических последовательностей, генератор паттернов
Точность, %
Формы сигналов и функции генерации
Виды модуляции
АИМ
АМ
ЧМ
ИМ
АМ
ЧМ
ИМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Без корпуса
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Вес нетто, кг
Описание JUNTEK UDB1002S
Технические характеристики генератора сигналов UDB1002S
| Характеристики сигнала | |
| Количество каналов | 1 |
| Полоса пропускания | 2 МГц |
| Форма сигналов | синусоидальная, треугольная, прямоугольная, пилообразная, TTL |
| Диапазоны частот | синусоидальная: 0,01 Гц – 2 МГц прямоугольная: 0,01 Гц – 1 МГц треугольная: 0,01 Гц – 1 МГц пилообразная: 0,01 Гц – 1 МГц TTL цифровой сигнал: 0,01 Гц – 2 МГц |
| Шаг | 0,01 Гц |
| Точность частоты | ±5 × 10⁻⁶ |
| Стабильность частоты | ±1 × 10⁻⁶ ppm / 3 ч |
| Выходное сопротивление | 50 Ом ± 10% |
| Амплитуда выходного сигнала | >10 В (пик-пик) (без нагрузки) |
| Смещение по постоянному току | ±2,5 В (без нагрузки) |
| Искажение синуса | ≤ 0,8% (1 кГц) |
| Линейность треугольной волны | ≥ 98% |
| Время нарастания / спада | 100 нс |
| Диапазон рабочего цикла | 1% – 99% |
| Выход TTL | амплитуда: >3 В (пик-пик) коэффициент нагрузки: 20 TTL-элементов |
| Частотомер и счетчик импульсов | |
| Диапазон измерения частоты | 1 Гц – 60 МГц |
| Диапазон измерения | 0 – 4294967295 |
| Диапазон входного сигнала | 0,5 В (пик-пик) – 20 В (пик-пик) |
| Генератор качающейся частоты | |
| Диапазон частот | fM1 – fM2 (частота может быть свободно установлена) |
| Диапазон входного напряжения | 0,5 В (пик-пик) – 20 В (пик-пик) |
| Дополнительно | полностью управляется с ПК через RS232 |
| Общие характеристики | |
| Дисплей | LCD1602, ЖК дисплей |
| Интерфейсы | USB, UART с уровнями TTL |
| Питание | DC 5 В ± 0,5 В |
| Габариты изделия | 95 × 65 × 25 мм |
| Габариты упаковки | 145 x 110 x 70 мм |
| Вес нетто | 85 г |
| Вес брутто | 250 г |
| Комплектация | генератор сигналов UDB1002S — 1 шт сетевой адаптер питания — 1 шт инструкция по эксплуатации — 1 шт |
Цифровой осциллограф UNI-T UTD2052CEX (2 канала х 50 МГц)

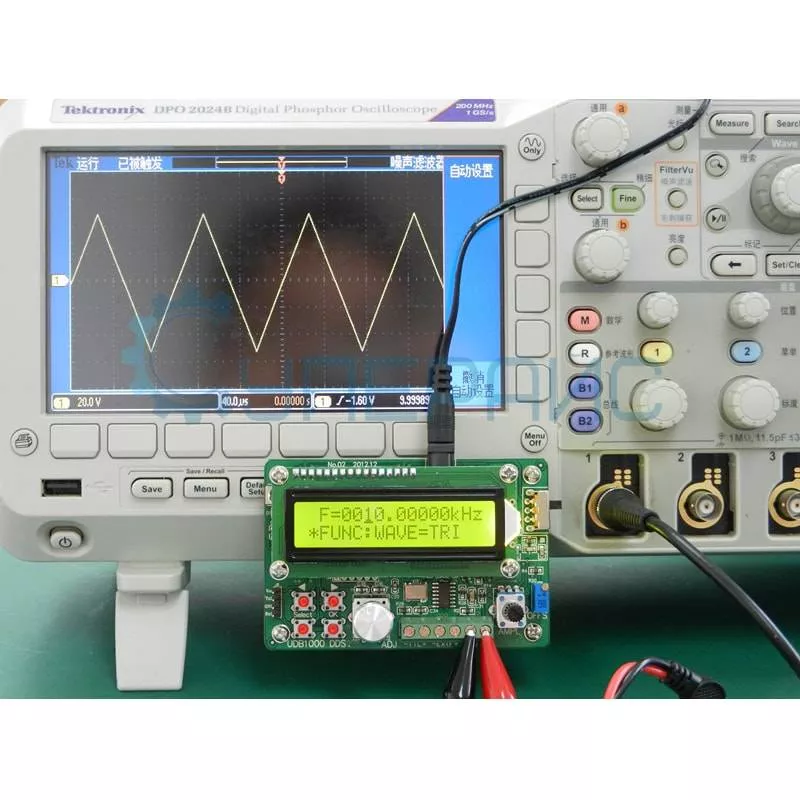

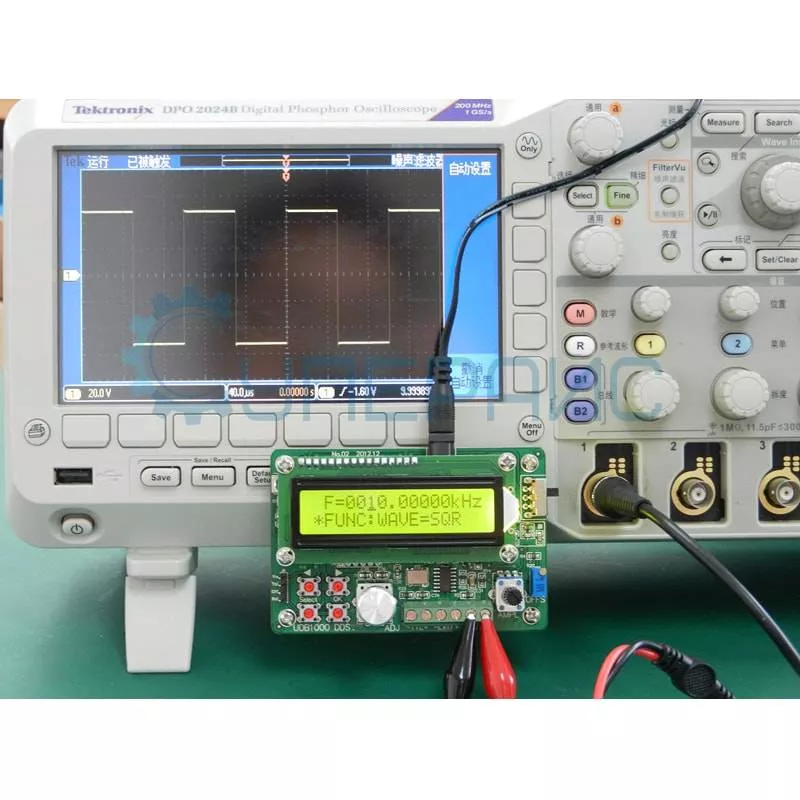

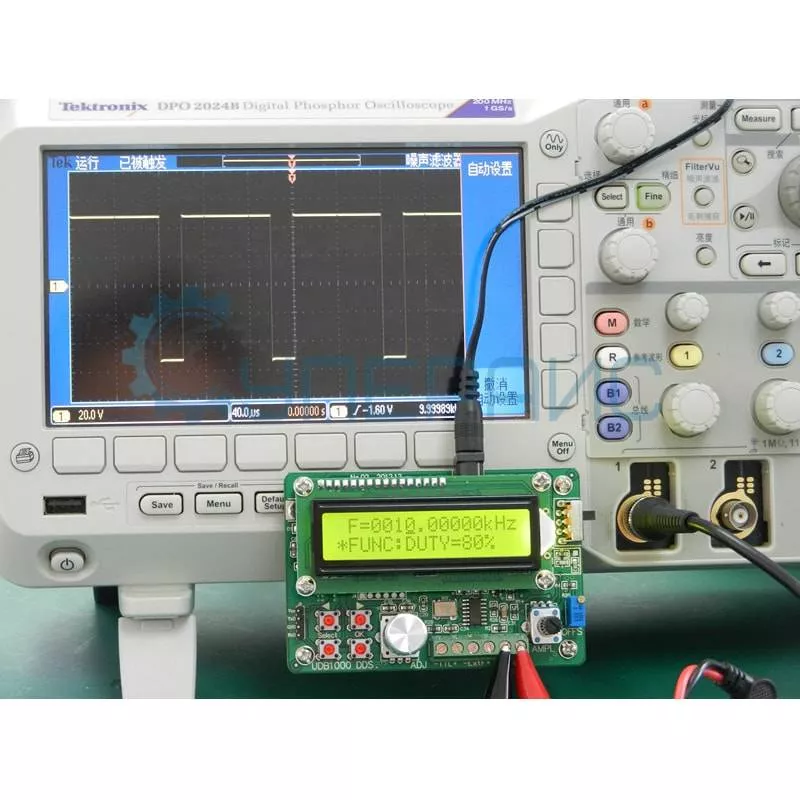

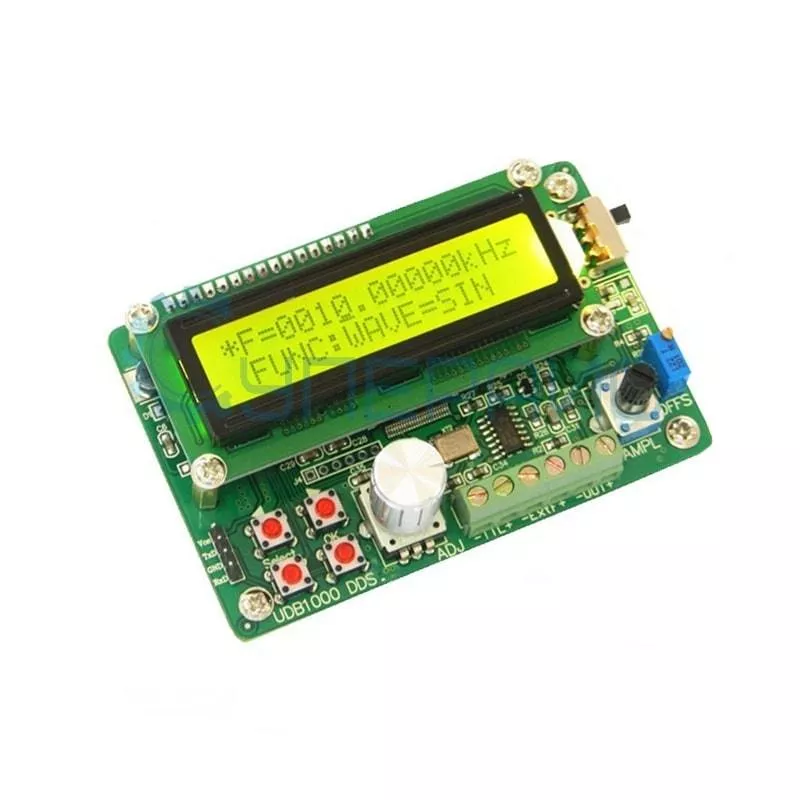

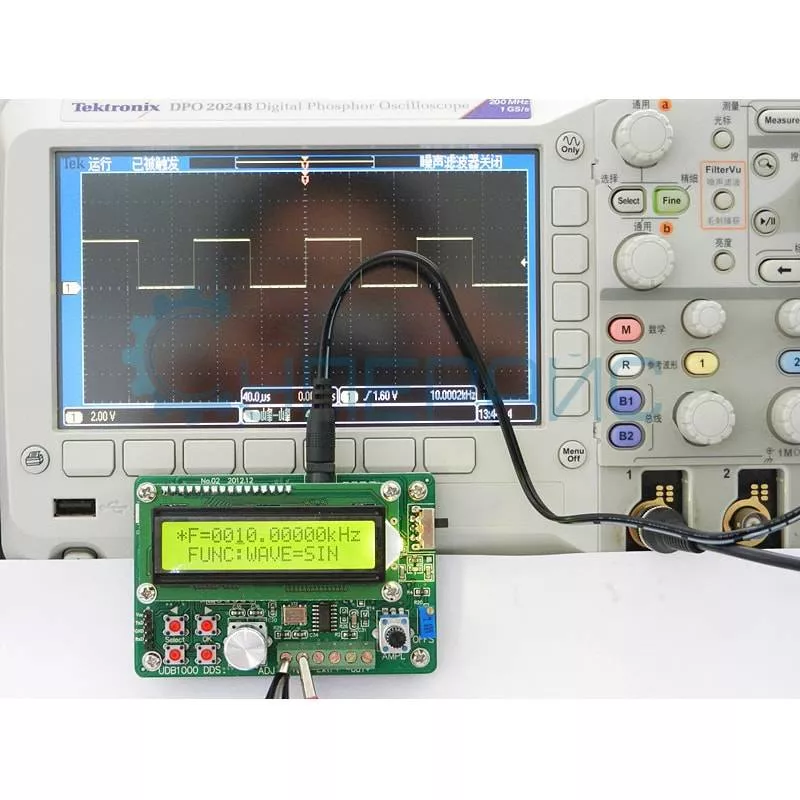

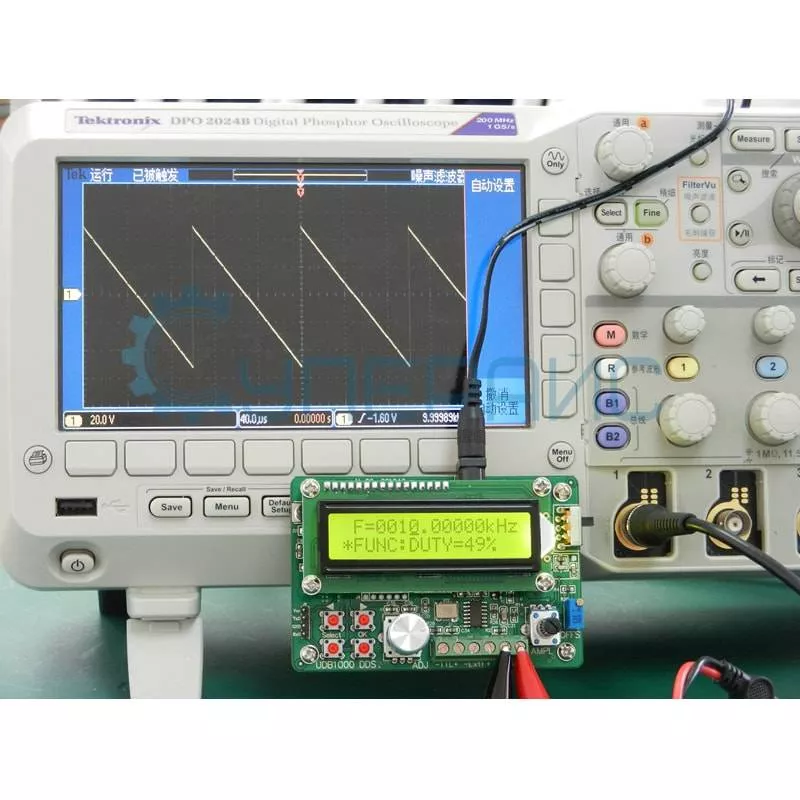

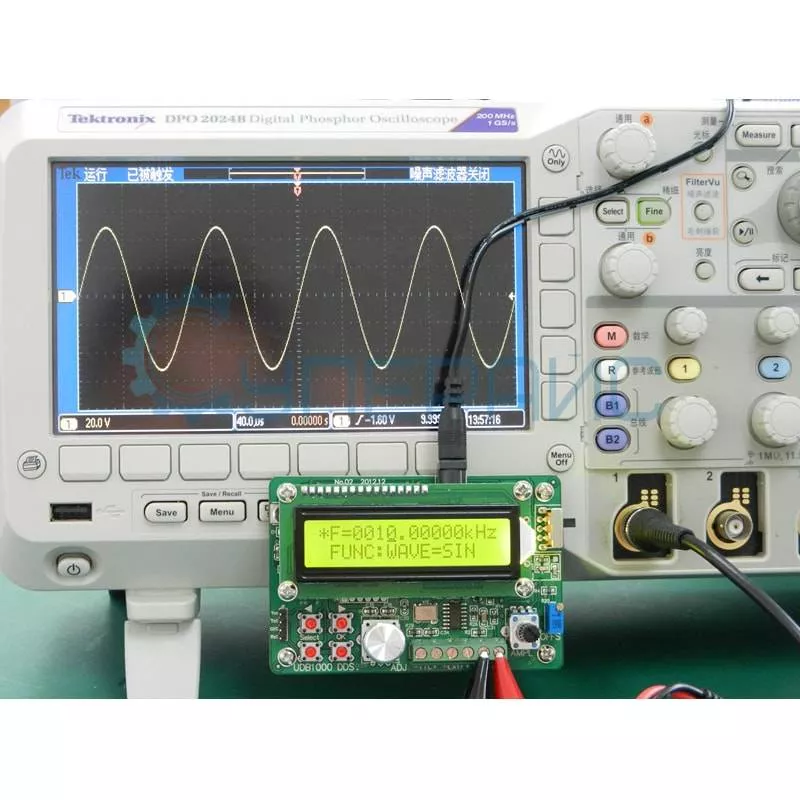

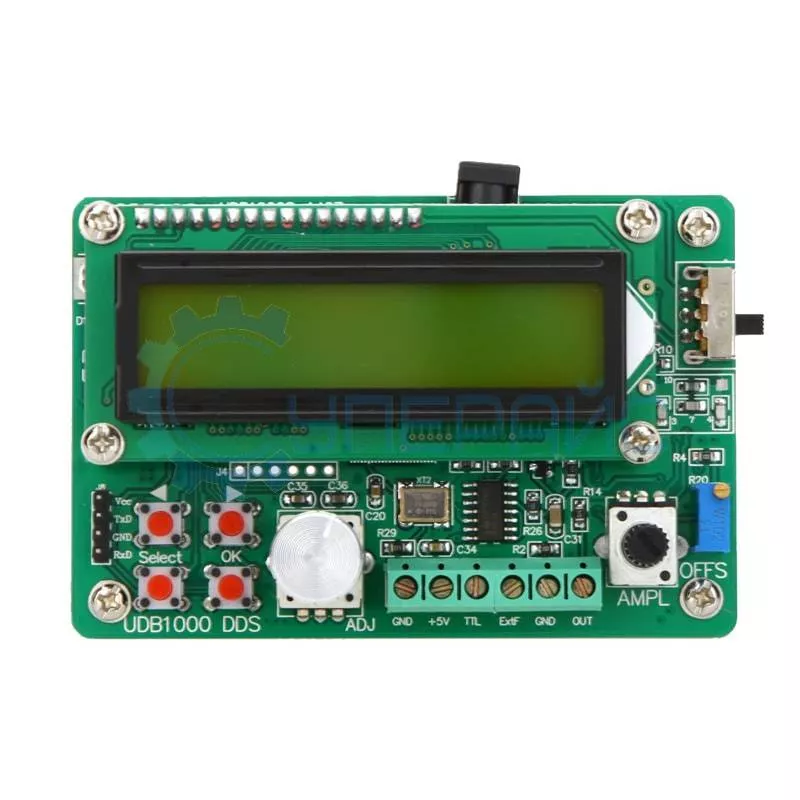

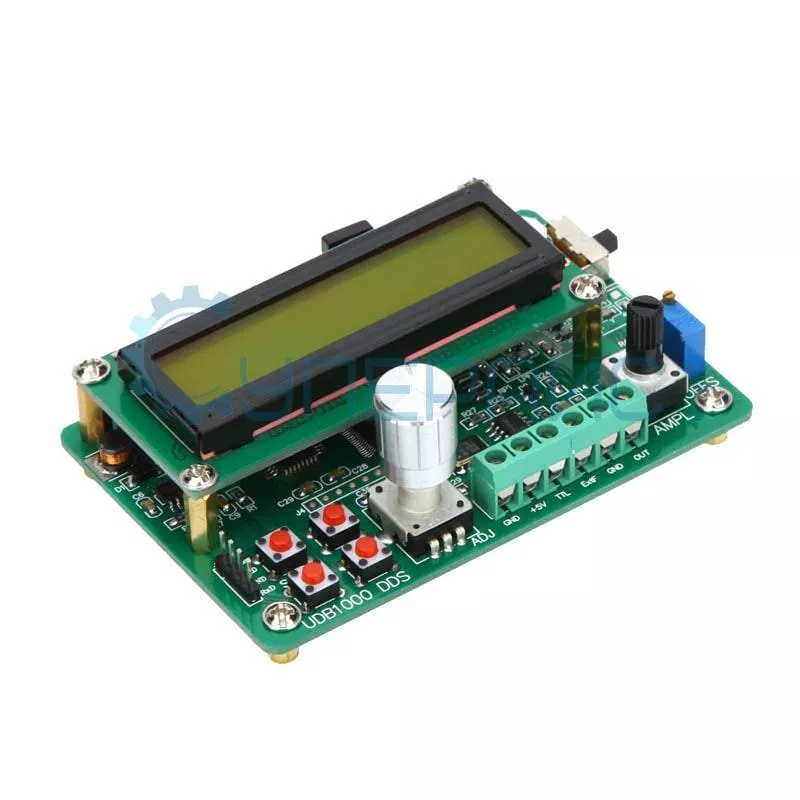

Генератор сигналов UDB1002S – это точный измерительный прибор, генерирующий сигналы стандартной формы: синусоидальные, прямоугольные, треугольные, пилообразные сигналы. Частотный диапазон до 2 МГц. Имеет плавную регулировку частоты и амплитуды сигнала. Генератор сигналов UDB1002S использует технологию прямого цифрового синтеза (DDS) и объединяет в себе функции функционального генератора, генератора гармоник, частотомера и счетчика импульсов. Схемотехника с высокой степенью интеграции обеспечивают высокую надежность и стабильность устройства. Недорогой DDS генератор сигналов, идеальный выбор для школ и начинающих радиолюбителей.
Статьи и инструкции:
Скачать инструкцию по эксплуатации для генератора сигналов UDB1002S (527 КБ, pdf) (англ.)
Скачать инструкцию по применению генератора сигналов UDB1002S (176 КБ, pdf) (русский)
Скачать инструкцию по применению генератора сигналов UDB1002S (176 КБ, pdf) (русский)

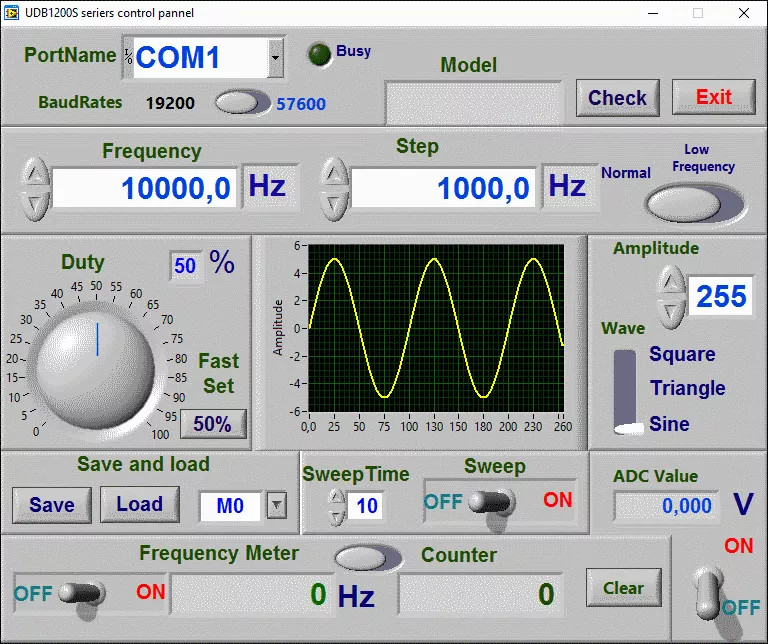

Интерфейс программы управления:
Программное обеспечение:
Документация и ПО JUNTEK UDB1002S
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов JUNTEK UDB1002S
Язык:
Английский
Размер и тип:
527 КБ,
PDF
Руководство по эксплуатации для генератора сигналов JUNTEK UDB1002S
Язык:
Русский
Размер и тип:
176 КБ,
PDF
Приложение для генератора сигналов UDB1002S
Язык:
Английский
Версия:
V1.0
Размер и тип:
111 МБ,
RAR
RAR
Программное обеспечение для генератора сигналов JUNTEK UDB1002S
Язык:
Английский
Размер и тип:
57.7 МБ,
ZIP
ZIP
Показать больше
