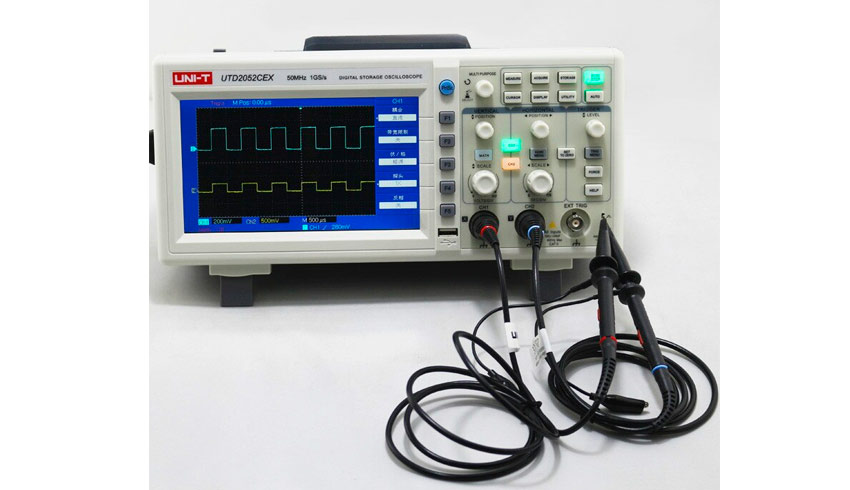

Цифровой осциллограф UNI-T UTD2052CEX (2 канала х 50 МГц)
Цифровой осциллограф UNI-T UTD2052CEX (2 канала х 50 МГц)
Цифровой осциллограф UNI-T UTD2052CEX (2 канала х 50 МГц)
Цифровой осциллограф UNI-T UTD2052CEX (2 канала х 50 МГц)
17 546 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2052CEX

Характеристики осциллографа
Количество каналов 2
Входной импеданс
1 МОм ±2% параллельно с  24 ± 3 пФ
Развязка по постоянному току, по переменному току, заземление
Максимальное входное напряжение     400 В
Разрешение по вертикали 8 бит
Чувствительность 1 мВ/дел - 20 В/дел
Смещение ± 10 делений
Входной диапазон напряжения -16 В - 16 В (зонд X1)
-160 В - 160 В (зонд X10)
Пропускная способность 50 МГц
Частота дискретизации одноканальный режим – 1 ГВыб/с
двухканальный режим – 500 МВыб/с
Максимальная эквивалентная частота дискретизации
50 ГГц
Глубина памяти 25 кб
Длина записи    512 К выб. для каждого канала
Интерполяция          Sin(x)/x
Коэффициент развертки
2 нс /дел… 50 с/дел
Время нарастания сигнала
≤ 7 нс
Типы развертки  автоматический, ждущий, однократный
Диапазон задержки запуска    80 нс … 1,5 с
Синхронизация
поочередный, по фронту, по импульсу, по наклону фронта
дополнительный внешний вход синхронизации (EXT)
Автоматические измерения  28 параметров
Встроенный частотомер 6 бит, чувствительность 30В
Курсорные измерения    (ΔU, Δt, трекинг)
Математические функции сложение, вычитание, умножение, деление, БПФ
Внутренняя память 20 групп осциллограмм, 20 настроек
Внешняя память USB: 200 групп осциллограмм,
200 групп экранов по 1000 экранов каждая
Регистрация данных выборка, пиковый детектор, усреднение
Общие характеристики
Дисплей диагональ 17.8 см, цветной (TFT), 800 × 480 пикселей
Экранный интерфейс русский, английский и др.
Интерфейсы передачи данных USB с поддержкой USB Flash памяти и USB принтера
Питание 100 - 240 В, 45/440 Гц
Потребляемая мощность менее 30 Вт
Класс защиты IP2X
Охлаждение принудительная вентиляция
Габариты 306 мм х 147 мм х 122 мм
Вес нетто 2200 г
Комплектация цифровой осциллограф UNI-T UTD2052CEX – 1 шт
  пассивный щуп 1:1 (1:10) – 2 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
диск с программным обеспечением - 1 шт

UNI-T UTD2052CEX - это высокопроизводительный цифровой осциллограф с частотой дискретизации 1 ГВыб/с, полосой пропускания 50 МГц и глубиной памяти 25 кБ, позволяющей хранить до 2000 осциллограмм в секунду. Прибор прост в эксплуатации, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию, выдающиеся технические показатели и множество математических и аналитических функций. Осциллограф оснащен высококачественным 7-дюймовым цветным дисплеем с увеличенной областью отображения осциллограммы, практичной и удобной панелью управления, интуитивно понятным интерфейсом. Также имеется функция синхронного проведения измерений на двух независимых каналах, автоматическая настройка прибора и сохранение полученных результатов в разных форматах для дальнейшего воспроизведения и анализа их на компьютере. UNI-T UTD2052CEX - это отличный прибор для тестирования различных классов оборудования, обслуживания в процессе эксплуатации, исследований и образовательных целей.

Обзорная таблица

Модель UTD2025CL
UTD2052CL UTD2052CEX UTD2102CEX UTD2102CAL UTD2202CE
Количество каналов 2
Полоса пропускания 25 МГц 50 МГц 50 МГц 100 МГц 110 МГц 200 МГц
Частота дискретизации 250 МВыб/с 500 МВыб/с 1 ГВыб/с 1 ГВыб/с 1 ГВыб/с 1 ГВыб/с
Глубина памяти 25 кб
Время нарастания сигнала ≤ 14 нс ≤ 7 нс ≤ 3,5 нс ≤ 1,8 нс
Скорость захвата осциллограмм ≥ 2000 осциллограмм в секунду
Чувствительность 1 мВ/дел - 20 В/дел 2 мВ/дел - 5 В/дел
Коэффициент развертки 10 нс/дел - 50 с/дел 5 нс/дел - 50 с/дел 2 нс/дел - 50 с/дел 20 нс/дел - 50 с/дел
Внутренняя память настройки, осциллограммы, осциллограммы в формате Bitmap
Режимы триггера Edge, Pluse,
Video, Alternate
Edge, Pluse,
Alternate
Edge, Pluse, Video,Slope,Alternate Edge, Pulse,
Video, Alternate
Интерфейсы передачи данных USB OTG,
Pass/Fail
USB OTG USB Host / Device,
LAN
Питание 100 - 240 В, 45 - 440 Гц
Дисплей диагональ 7 (178 мм)
цветной ЖК
400 × 240 пикселей
диагональ 7 (178 мм)
цветной ЖК
800 × 480 пикселей
диагональ 5,7 (145 мм)
цветной ЖК
320 × 240 пикселей
Габариты
306 мм x 134 мм x 122 мм 306 мм х 147 мм х 122 мм 320 мм x 150 мм x 130 мм
