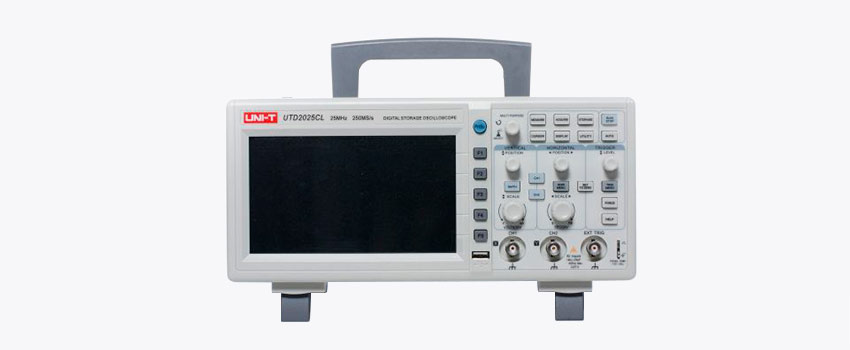

Цифровой осциллограф UNI-T UTD2025CL (2 канала х 25 МГц)
Код товара: 354
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2025CL
Характеристики осциллографа | ||||||||||
Количество каналов | 2 | |||||||||
Разрешение по вертикали | 8 бит | |||||||||
Пропускная способность | 25 МГц | |||||||||
Частота дискретизации |
одноканальный режим –250 МГц двухканальный режим – 125 МГц на канал |
|||||||||
Максимальная эквивалентная частота дискретизации | 10 ГГц | |||||||||
Длина записи | 512 Кб для каждого канала | |||||||||
Глубина памяти | 25 Кб | |||||||||
Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||||||
Чувствительность | 1 мВ/дел — 20 В/дел | |||||||||
Смещение | ± 10 делений | |||||||||
Время нарастания сигнала | ≤ 14 нс | |||||||||
Коэффициент развертки |
10 нс/дел — 50 с/дел |
|||||||||
Режимы развертки | автоматический, ждущий, однократный | |||||||||
Встроенный частотомер | 6 бит, чувствительность 30 В | |||||||||
Режимы выборки |
выборка, пиковый детектор, усреднение |
|||||||||
Диапазон задержки запуска |
- 80 нс … 1,5 с |
|||||||||
Синхронизация |
поочередный, по фронту, по импульсу, по наклону фронта |
|||||||||
Интерполяция | Sin(x)/x | |||||||||
Математические функции |
сложение, вычитание, умножение, деление, БПФ |
|||||||||
Автоматические измерения | 28 параметров | |||||||||
Внутренняя память | 20 групп осциллограмм, 20 настроек | |||||||||
Внешняя память USB |
200 групп осциллограмм 200 групп экранов по 1000 экранов каждая |
|||||||||
Входной импеданс | 1 МОм ±2% параллельно с 24 ± 3 пФ | |||||||||
Максимальное входное напряжение | 400 В | |||||||||
Коэффициент ослабления щупа |
1Х / 10Х / 100Х / 1000Х |
|||||||||
Задержка между каналами |
150 пс |
|||||||||
Ограничение полосы пропускания |
20 МГц / полная полоса | |||||||||
Общие характеристики | ||||||||||
Дисплей | диагональ 7 (178 мм), цветной ЖК, 400 × 240 пикселей | |||||||||
Экранный интерфейс | английский, русский и другие | |||||||||
Интерфейсы передачи данных |
USB с поддержкой USB Flash памяти и USB принтера |
|||||||||
Питание |
100 - 240 В, 45 - 440 Гц |
|||||||||
Потребляемая мощность | менее 30 Вт | |||||||||
Класс защиты |
IP2X |
|||||||||
Габариты | 306 мм x 134 мм x 122 мм | |||||||||
Вес нетто | 2200 г | |||||||||
Вес брутто | 4300 г | |||||||||
Комплектация |
цифровой осциллограф UNI-T UTD2025CL– 1 шт пассивный щуп (1x, 10x) – 2 шт |
|||||||||
|
кабель USB – 1 шт сетевой шнур питания – 1 шт |
Цифровой осциллограф UNI-T UTD2025CL – незаменимый инструмент для опытного исследователя электронных схем
Двухканальный цифровой осциллограф UNI-T UTD2025CL представляет собой удобный измерительный прибор для исследования параметров электрических сигналов.
Прибор с полосой пропускания 25 МГц, частотой дискретизации 250 МВыб/с и внутренней памятью 25 К на канал, может использоваться для измерения параметров электрических сигналов при обслуживании коммутационного оборудования, при диагностике автомобилей, приборостроении и в исследовательских лабораториях.
На панели элементы управления расположены как и на всех приборах такого типа. Поэтому управление моделью удобное и привычное. Вы можете сохранить результаты измерений или же с помощью USB перенести данные в формате bitmap на другой носитель и анализировать их.
Стационарные осциллографы UTD2025CL оборудованы входными каналами и еще одним каналом, используемым для внешнего запуска.
Прибор применяется для быстрой и точной диагностики электронных устройств. Измерение джиттера осциллографом utd2025cl служит важным условием при конструировании цифровых схем.
Расшифровка маркировки осциллографа UTD2025CL
Индекс CL в маркировке прибора означает: С – цветной жидкокристаллический экран, L – разрешение 800 х 480, диагональ – 17,8 см.
Цифра 2 обозначает количество независимых каналов, 25 – полоса пропускания – 25 МГц.
UNI-T – электротехнический бренд производителя прибора.
Характеристики UTD2025CL
Эксплуатационные характеристики осциллографа для анализа джиттера цифровых сигналов включают:
- два аналоговых канала чувствительностью 1мВ – 20В/дел;
- ЖК цветной экран с разрешением 800 х 480 пикселей и возможностью увеличения осциллограммы;
- русифицированное меню управления;
- возможность присоединения USB-накопителей (флешек);
- соединение с персональным компьютером и передача данных через USB-порт:
- конфигурация осциллограммы и проверка состояния производятся автоматически;
- в памяти прибора сохраняются настройки, осциллограммы и так далее;
- анализ подробностей сигнала для четкого отображения с помощью функции увеличения экрана;
- автоматическое выполнение и проверка 28 характеристик сигнала;
- автоматическое измерение курсора;
- запись сигнала в памяти и воспроизведение;
- математические функции и вычисления для одновременной работы с разными сигналами;
- режим записи по фронту Edge, то есть сигнал появляется на мониторе при достижении им определённого уровня. Запуск триггера сигнала в режиме Video. Режим по продолжительности импульса Pulse width для запуска в зависимости от соответствия заданному импульсу. И поочередный запуск Alternate, используемый для сравнения сигналов различной частоты.
Напоминаем, для того, чтобы избежать ошибки и неточности в измерениях, при первом тестировании во время подсоединения щупа к входному каналу необходимо произвести корректировку для согласования параметров щупа и канала на входе осциллографа.
Обзорная таблица
Модель |
UTD2025CL |
UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2102CAL | UTD2202CE |
Количество каналов | 2 | |||||
Полоса пропускания | 25 МГц | 50 МГц | 50 МГц | 100 МГц | 110 МГц | 200 МГц |
Частота дискретизации | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с |
Глубина памяти | 25 кб | |||||
Время нарастания сигнала | ≤ 14 нс | ≤ 7 нс | ≤ 3,5 нс | ≤ 1,8 нс | ||
Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||
Чувствительность | 1 мВ/дел - 20 В/дел |
2 мВ/дел - 5 В/дел |
||||
Коэффициент развертки | 10 нс/дел - 50 с/дел | 5 нс/дел - 50 с/дел | 2 нс/дел - 50 с/дел | 20 нс/дел - 50 с/дел | ||
Внутренняя память | настройки, осциллограммы, осциллограммы в формате Bitmap | |||||
Режимы триггера |
Edge, Pluse, Video, Alternate |
Edge, Pluse, Alternate |
Edge, Pluse, Video,Slope,Alternate |
Edge, Pulse, Video, Alternate |
||
Интерфейсы передачи данных |
USB OTG, Pass/Fail |
USB OTG |
USB Host / Device, LAN |
|||
Питание | 100 - 240 В, 45 - 440 Гц | |||||
Дисплей |
диагональ 7 (178 мм) цветной ЖК 400 × 240 пикселей |
диагональ 7 (178 мм) цветной ЖК 800 × 480 пикселей |
диагональ 5,7 (145 мм) цветной ЖК 320 × 240 пикселей |
|||
Габариты |
306 мм x 134 мм x 122 мм | 306 мм х 147 мм х 122 мм | 320 мм x 150 мм x 130 мм |
