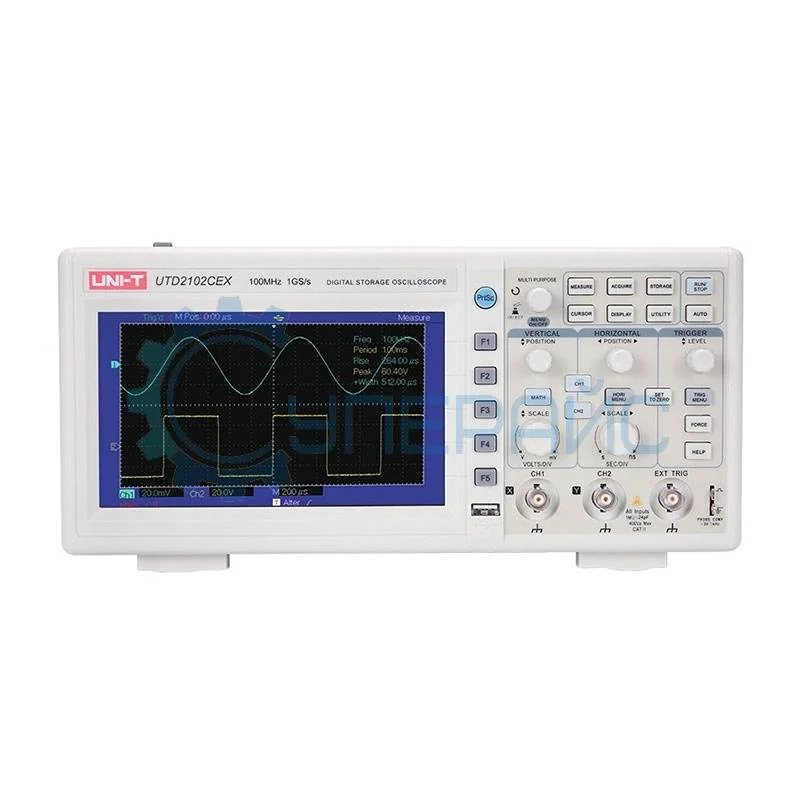

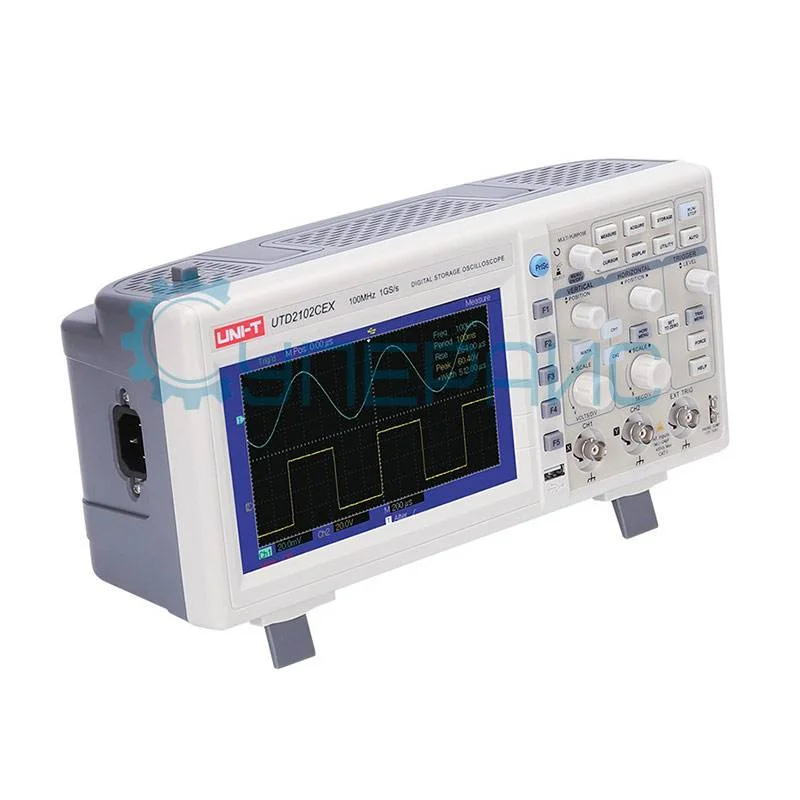

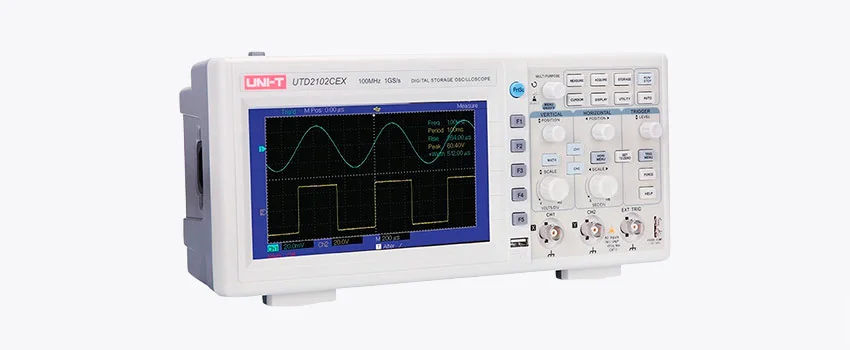

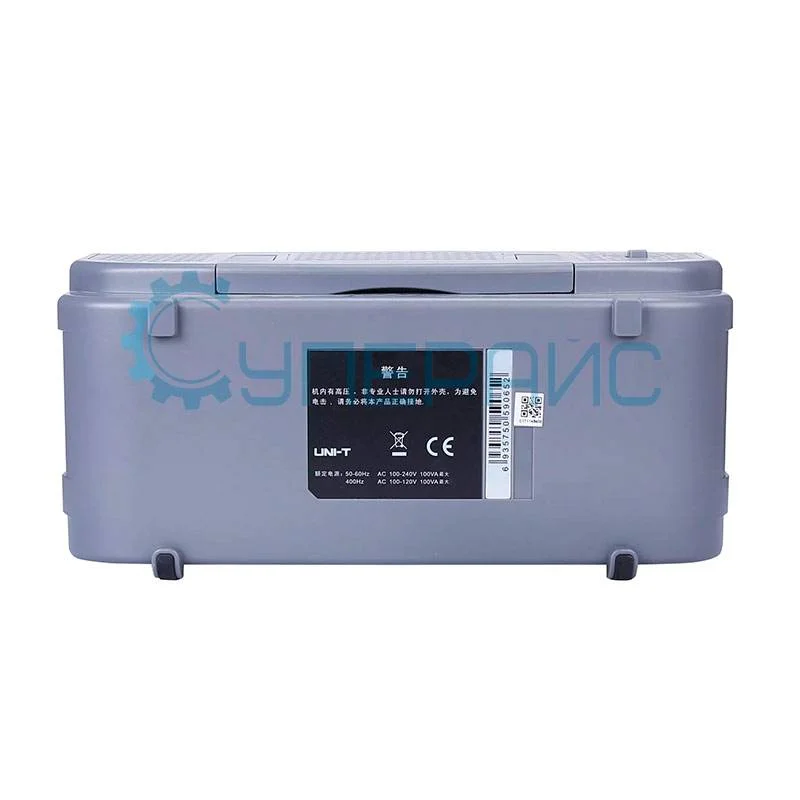

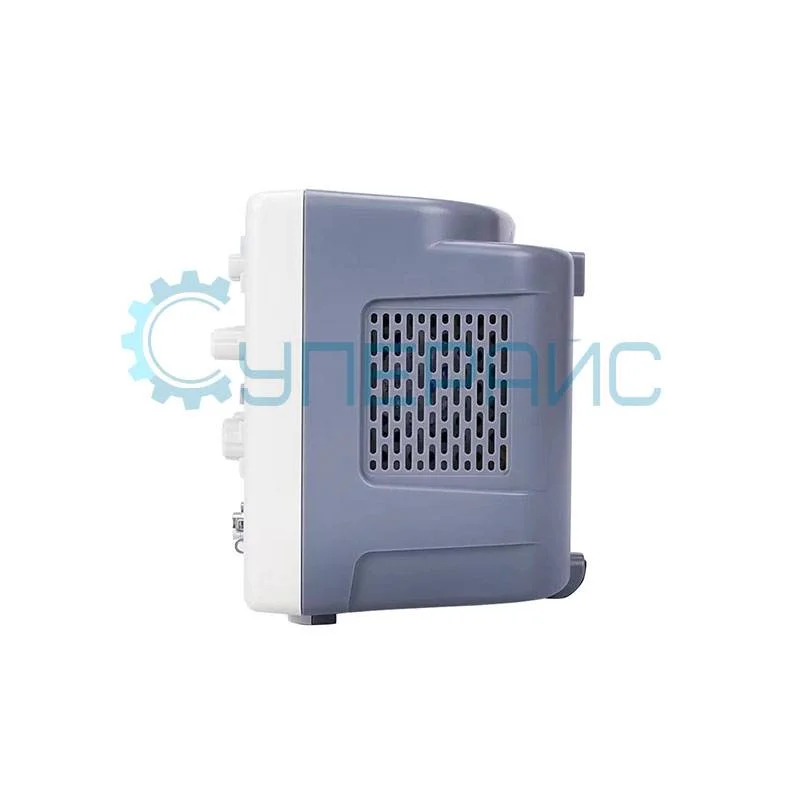

Цифровой осциллограф UNI-T UTD2102CEX (2 канала х 100 МГц)
Код товара: 355
Гарантия 12 месяцев
Официальный дистрибьютор UNI-T в России
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2102CEX
| Характеристики настольного осциллографа | |
| Серия | UTD2000CEX |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
2 |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с |
| Скорость захвата осциллограмм | 2,000 осц./с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 24 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
|
Максимальное входное напряжение |
± 400 В |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
|
Интерполяция формы волны |
sin (х) / х |
| Размер памяти | 25 Кб |
|
Коэффициент развёртки |
2 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
1 мВ / дел - 20 В / дел |
|
Время нарастания |
< 3,5 нс |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц (на входе BNC) |
|
Точность усиления постоянного тока |
± 5%: 1 мВ / дел или 2 мВ / дел ± 4%: 5 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, наклон, альтернативный |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 5 делений от центра экрана EXT: ± 3 В EXT/5: ± 15 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс |
CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ) |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Система измерения | |
|
Курсорные измерения |
△ V, △ T, 1 / △ T |
|
Автоматическое измерение |
максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза |
| Математические функции | +, -, *, / FFT |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
|
Тип дисплея |
7 дюймов (178 мм) TFT LCD - экран, 800 х 480 |
|
Питание |
100 - 240 В AC, 45 - 440 Гц |
| Потребляемая мощность | < 30 Вт |
| Интерфейс | USB |
| Рабочая температура |
от 0 °С до 40 °С |
| Температура хранения |
от -20 °С до 60 °С |
| Относительная влажность |
до 90% |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
| Габариты | 306 х 147 х 122 мм |
| Вес нетто | 2500 г |
| Вес брутто | 3050 г |

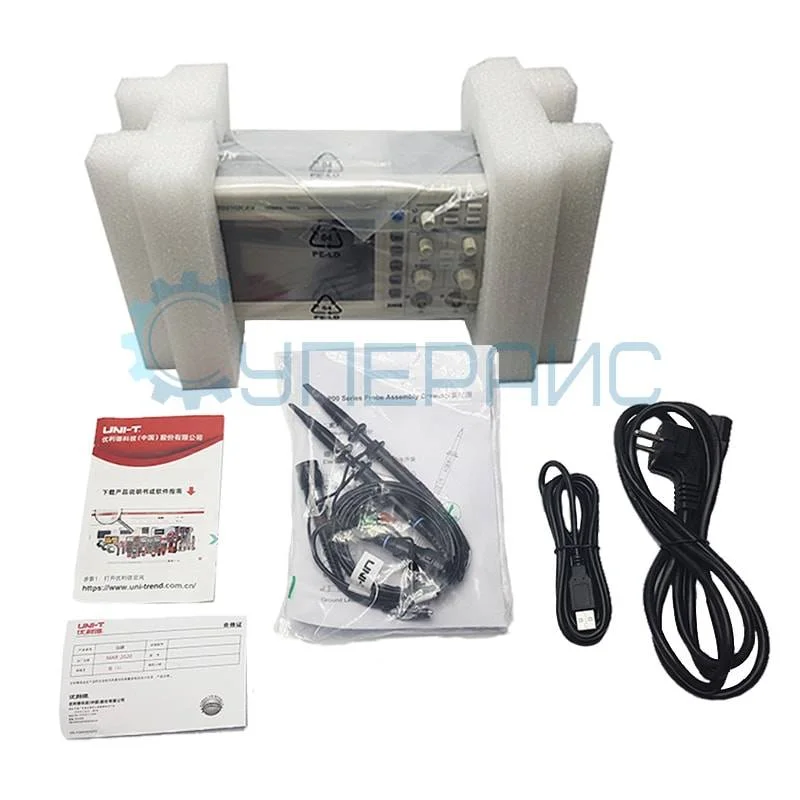

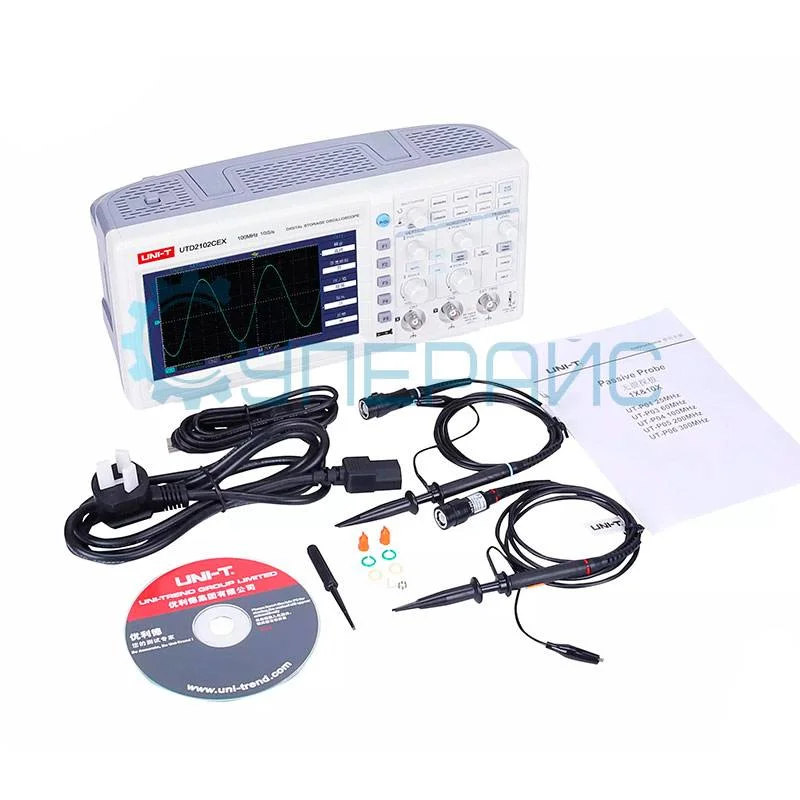

| Комплектация | цифровой осциллографUNI-T UTD2102CEX - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Двухканальный осциллограф UNI-T UTD2102CEX для точной диагностики и исследований
Универсальный цифровой двухканальный осциллограф UTD2102CEX применяется в радиоэлектронике, машиностроении, для производственного контроля, для обучения. Также осциллографы UNI-T используются в качестве диагностического оборудования автомобилей.
Осциллограф нашел применение в создании приборов и конструктивных элементов коммутационного оборудования.
Особенно широко осциллограф UNI-T UTD2102CEX востребован в исследовательских лабораториях для тестирования электрических сигналов. Также применяется в разных областях, начиная от радиоэлектроники и заканчивая диагностикой автомобильного или коммутационного оборудования. Или, например, для снятия такой важной составляющей диагностики полупроводниковых приборов как вольт-амперная характеристика вакуумного диода.
Особенности работы осциллографа UNI-T UTD2102CEX

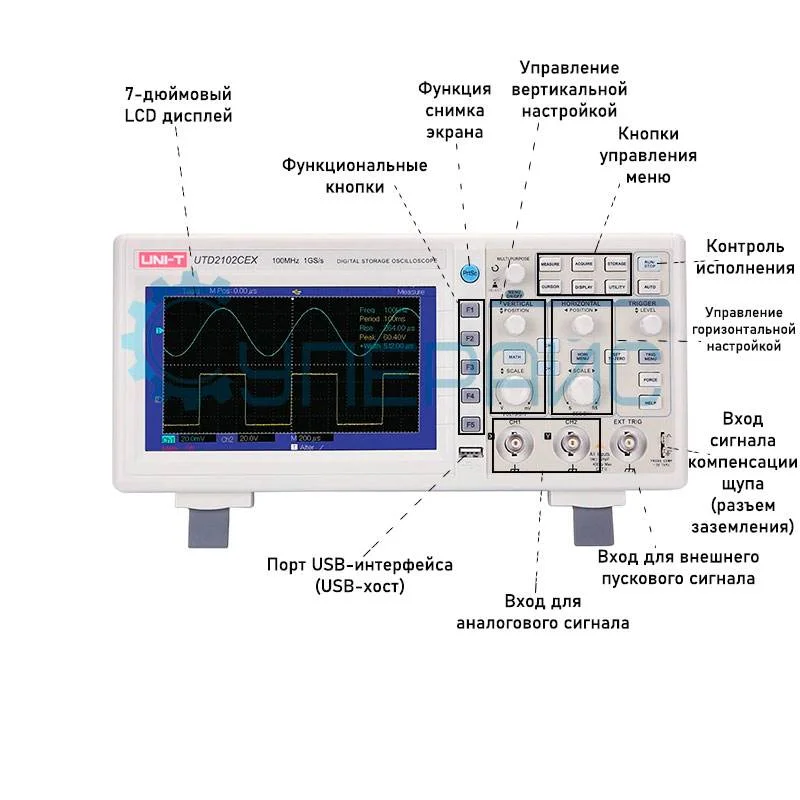

Устройство отличается удобным интерфейсом, простой и понятной для управления лицевой панелью. Регуляторы и кнопки расположены максимально упорядоченно, что способствует интуитивному восприятию и удобной работе.
Внутренняя память прибора автоматически запоминает настройки управления, различные форматы осциллограмм, в том числе и Bitmap, что удобно для воспроизведения изображения на компьютере, для детального анализа изображения.
Важно запомнить, что для комфортной работы необходимо иметь чистую флешку с FAT-32, без посторонних файлов, иначе прибор ее просто не увидит.
Компактный осциллограф с полосой пропускания 100 МГц и с частотой дискретизации 1ГВыб/с или частота оцифровки 1ГГц обеспечена соединением 4-х АЦП по 250 МГц в режиме чередования.
Прибор оснащен цветным экраном диагональю 7 дюймов и 800 на 480 пикселей разрешением. Время нарастания сигнала менее 3,5нс.
Осциллограф может работать в трех пусковых режимах:
- По фронту (Edge) – это означает, что сигнал появляется на дисплее при определенном уровне.
- По продолжительности импульса (Pluse width).
- По чередованию сигналов Al-ternate, используемых для сравнения последовательных сигналов различной частоты.
Данные режимы помогают проводить исследование ВАХ диода на экране осциллографа.
Обзорная таблица
| Модель |
UTD2025CL |
UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2102CAL | UTD2202CE |
| Количество каналов | 2 | |||||
| Полоса пропускания | 25 МГц | 50 МГц | 50 МГц | 100 МГц | 110 МГц | 200 МГц |
| Частота дискретизации | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с |
| Глубина памяти | 25 кб | |||||
| Время нарастания сигнала | ≤ 14 нс | ≤ 7 нс | ≤ 3,5 нс | ≤ 1,8 нс | ||
| Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||
| Чувствительность | 1 мВ/дел - 20 В/дел |
2 мВ/дел - 5 В/дел |
||||
| Коэффициент развертки | 10 нс/дел - 50 с/дел | 5 нс/дел - 50 с/дел | 2 нс/дел - 50 с/дел | 20 нс/дел - 50 с/дел | ||
| Внутренняя память | настройки, осциллограммы, осциллограммы в формате Bitmap | |||||
| Режимы триггера |
Edge, Pluse, Video, Alternate |
Edge, Pluse, Alternate |
Edge, Pluse, Video,Slope,Alternate |
Edge, Pulse, Video, Alternate |
||
| Интерфейсы передачи данных |
USB OTG, Pass/Fail |
USB OTG |
USB Host / Device, LAN |
|||
| Питание | 100 - 240 В, 45 - 440 Гц | |||||
| Дисплей |
диагональ 7 (178 мм) цветной ЖК 400 × 240 пикселей |
диагональ 7 (178 мм) цветной ЖК 800 × 480 пикселей |
диагональ 5,7 (145 мм) цветной ЖК 320 × 240 пикселей |
|||
|
Габариты |
306 мм x 134 мм x 122 мм | 306 мм х 147 мм х 122 мм | 320 мм x 150 мм x 130 мм | |||
Обзор цифрового осциллографа UNI-T UTD2102CEX (2 канала х 100 МГц)
Обзор цифровых осциллографов UNI-T (UTD2025CL, UTD2052CL, UTD2052CEX, UTD2102CEX, UTD2102CAL, UTD2202CE)
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
