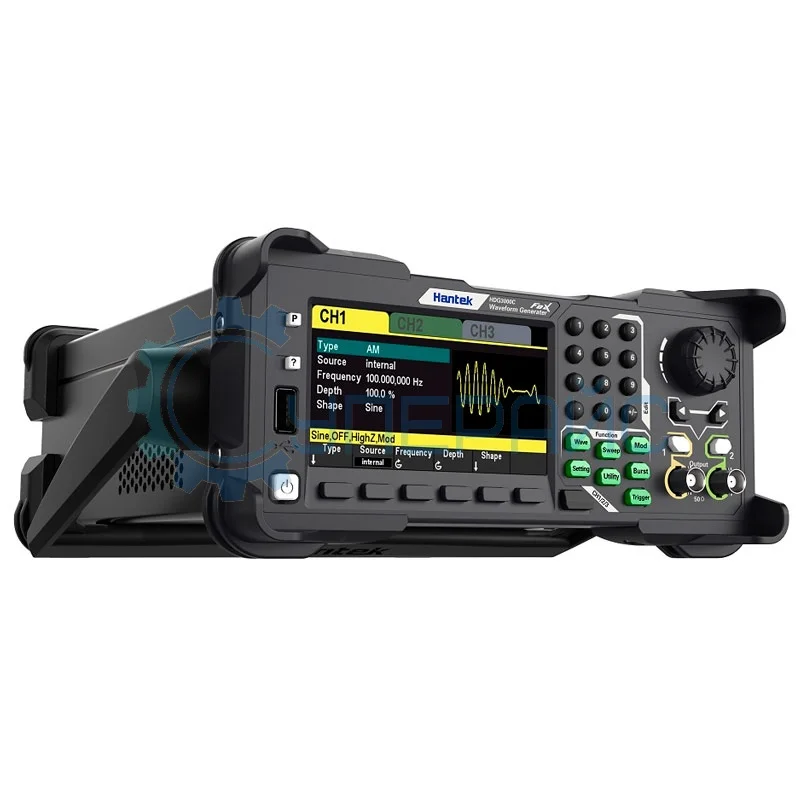

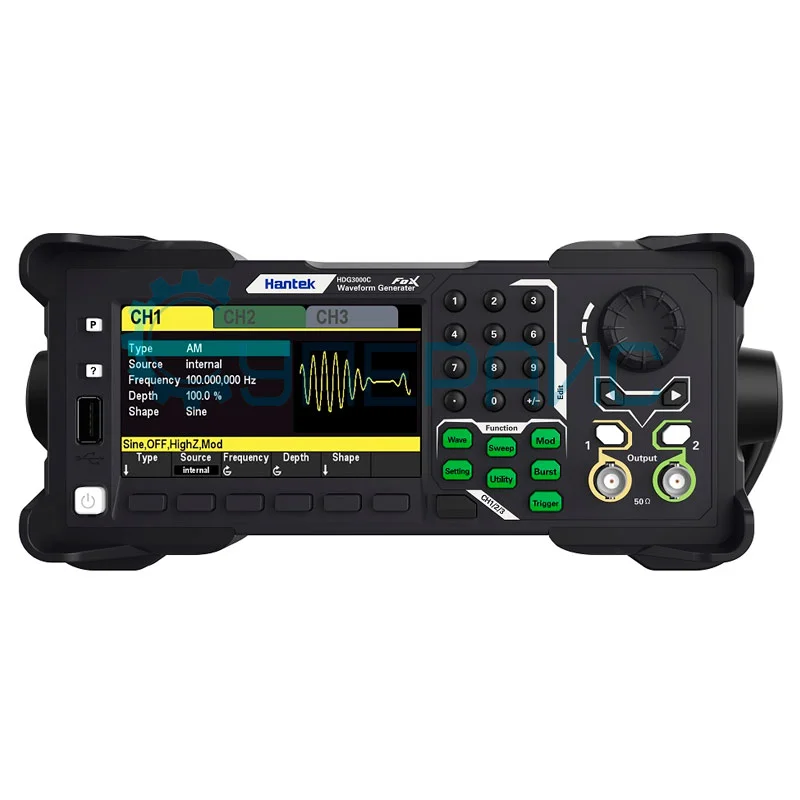

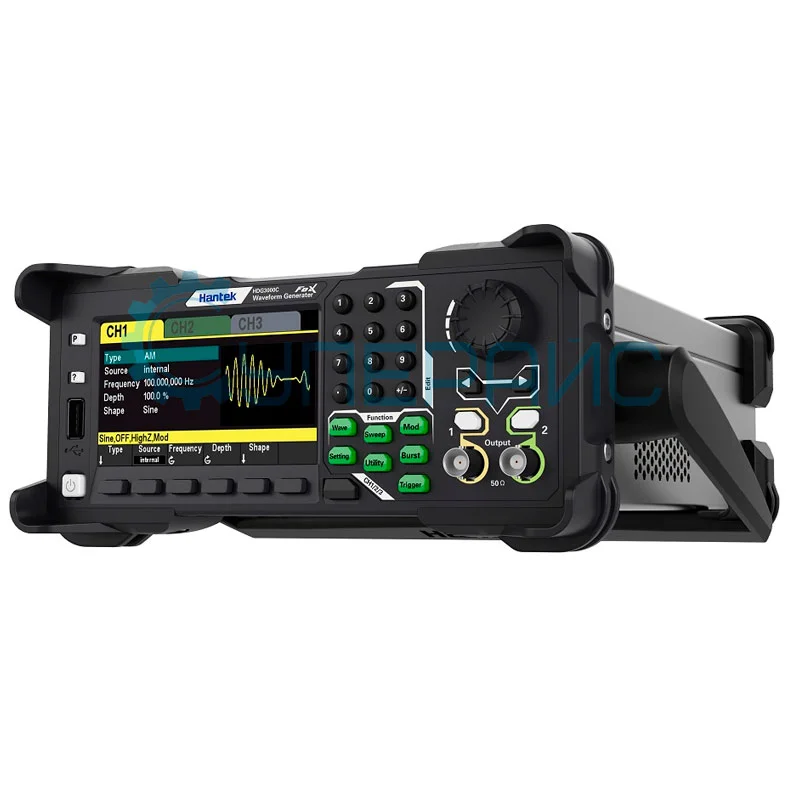

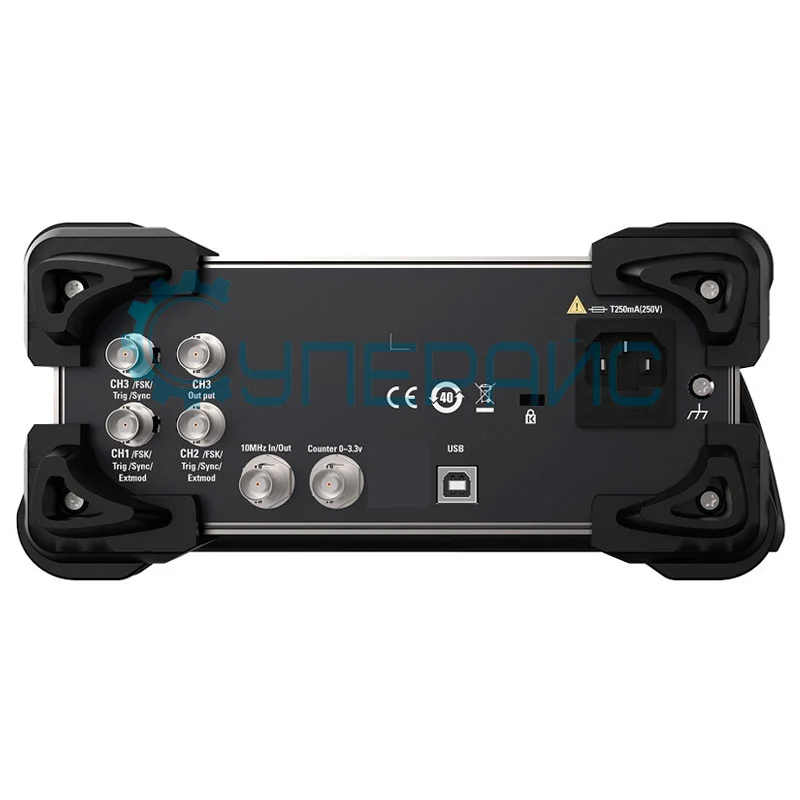

Функциональный генератор сигналов Hantek HDG3063C
Код товара: 18755
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Доп. функции измерения частоты, периода, цикла
Количество каналов: 3
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, гармоники, произвольные сигналы
Полоса пропускания: 60 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Доп. функции измерения частоты, периода, цикла
Количество каналов: 3
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, гармоники, произвольные сигналы
Полоса пропускания: 60 МГц
Технические характеристики Hantek HDG3063C
| Количество каналов | 3 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 300 МВыб/с |
| Глубина памяти | 2 Мб |
| Диапазон частот | 1 мкГц - 60 МГц |
| Вертикальное разрешение | 16 бит |
| Сигналы произвольной формы | 160 видов |
| Частотные характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная, шумовая, гармоники и другие |
| Синусоидальный сигнал | 1 мкГц - 60 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Треугольный сигнал | 1 мкГц - 2 МГц |
| Гармонический сигнал | 1 мкГц - 30 МГц |
| Произвольный сигнал | 1 мкГц - 20 МГц |
| Шум (3 дБ) | 100 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 9 нс (1 кГц, 1 Vpp) |
| Выброс | ≤ 5% (100 кГц, 1 Vpp) |
| Рабочий цикл | 0,001% ~ 99,999% (диапазон зависит от частоты) |
| Несимметричность | 1% период + 4 нс |
| Характеристики треугольного сигнала | |
| Линейность | ≤ 1% (1 кГц, 1 Vpp) |
| Симметричность | 0% ~ 100% |
| Характеристики импульсного сигнала | |
| Период | 67 нс ~ 1 мс |
| Пульсация | ≥ 16 нс |
| Ведущее импульсное время | ≥ 9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса) |
| Выброс | ≤ 5% (1 кГц, 1 Vpp) |
| Характеристики произвольного сигнала | |
| Длина волны | 2 Мб |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 1 мквыб/с ~ 62,5 Мвыб/с, разрешение 1 мквыб/с |
| Время нарастания / спада | ≤ 9 нс |
| Выброс | ≤ 5% (1 кГц, 1 Vpp) |
| Характеристики гармонического сигнала | |
| Гармоническая частота | ≤ 16 |
| Гармонический тип | четные гармоники, нечетные гармоники, все гармоники |
| Гармоническая амплитуда | устанавливаемая амплитуда |
| Гармоническая фаза | устанавливаемая фаза |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ ~ 10 В ≤ 40 МГц: 1 мВ ~ 5,5 В ≤ 60 МГц: 1 мВ ~ 4 В |
| Точность | ± 1% от настройки ± 5 мВ |
| Неравномерность амплитуды |
≤ 5 МГц: ±0,1 дБ ≤ 15 МГц: ±0,2 дБ ≤ 25 МГц: ±0,3 дБ ≤ 40 МГц: ±0,5 дБ ≤ 60 МГц: ±1,0 дБ |
| Единицы измерения | В, мВ, В rms, дБм (сопротивление 50 Ом) |
| Разрешение | 1 мВ |
| Импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон | ± 5 В |
| Точность | ± (1% от настройки + 5 мВ + 1% амплитуды) |
| Характеристики модуляции | |
| Типы модуляции | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM, DSB-AM, FM, PM | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний и другие каналы |
| Модулирующая форма волны | синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойное аудио, гауссова, ЭКГ |
| Частота | 2 мГц - 1 МГц |
| Глубина | 0 - 120% |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Источник | PN15, PN21, 01, 10 |
| Частота | 2 мГц - 1 МГц |
| 3FSK, 4FSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| OSK | |
| Форма несущей волны | cинусоидальная волна |
| Источник | внутренний / внешний |
| Время шока | 8 нс - 4,99975 мс |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | прямоугольная волна |
| Источник | внутренний / внешний и остальные каналы |
| Частота | 2 мГц - 50 КГц |
| Отклонение рабочего цикла | 0% ~ 50% |
| Вход внешней модуляции | |
| Диапазон ввода |
AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ rms ± 5 В постоянного тока ASK, FSK, PSK: уровень TTL |
| Входная полоса пропускания | 50 кГц |
| Входное сопротивление | 10 кОм |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Тип | линейный |
| Направление | вверх |
| Время развертки частоты | 1 мс ~ 50 тыс. с |
| Время ожидания/возврата | 0 мс ~ 50 тыс. с |
| Источник триггера | внутренний, внешний, ручной |
| Характеристики выброса | |
| Частота | 1 мкГц ~ 60 МГц |
| Количество | 1 - 2000000000 |
| Фаза запуска/остановки | 0° ~ 360° |
| Внутренний цикл | 2 мкс ~ 500 с |
| Источник запуска | внутренний, внешний или ручной |
| Характеристики частотомера | |
| Функции измерения | Частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Частота | 1 мкГц ~ 80 МГц |
| Время выхода | 10 мс ~ 16 с |
| Диапазон входного сигнала | 0 ~ 3,3 В |
| Характеристики входа триггера | |
| Уровень | TTL - совместимый |
| Наклон | вверх или вниз (необязательный) |
| Ширина импульса | > 100 нс |
| Характеристики выхода триггера | |
| Уровень | TTL - совместимый |
| Ширина импульса | > 60 нс |
| Максимальная частота | 1 МГц |
| Характеристики формы сигнала 3 канала(CH 3) | |
| Формы сигналов | синусоида, прямоугольная волна, треугольная волна, шум, гармоники, постоянный ток |
| Частота | синусоида: 1 мкГц ~ 20 МГц |
| прямоугольная волна: 1 мкГц ~ 5 МГц | |
| треугольная волна: 1 мкГц ~ 1 МГц | |
| гармоники: 1 мкГц ~ 5 МГц | |
| произвольная форма сигнала: 1 мкГц ~ 15 МГц | |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Частота выборки | 150 Мвыб/с |
| Длина волны | 8 Кб |
| Разрешение | 12 бит |
| Амплитудный диапазон | 2 mVpp ~ 7 Vpp |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| В Госреестре СИ | нет |
| Дисплей | цветной ЖК , 4,3 дюйма, TFT |
| Интерфейс | USB host, USB Device |
| Питание |
100 - 120 В AC RMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В AC RMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
| Потребляемая мощность | < 30 Вт |
| Предохранитель | 0,5 A, 250 В |
| Рабочая температура | 10 ℃ ~ 40 ℃ |
| Температура хранения | -20 ℃ ~ 60 ℃ |
| Влажность |
≤ +40°C: относительная влажность ≤90% +41°C ~50°C относительная влажность ≤60% |
| Габариты | 308 х 232 х 110 мм |
| Вес | 3090 г |
| Комплектация | генератор сигналов Hantek HDG3063C - 1 шт |
|
|
кабель питания - 1 шт USB кабель - 1 шт кабель BNC - "крокодилы" - 2 шт кабель BNC - BNC - 1 шт руководство по эксплуатации - 1 шт |
Генератор сигналов Hantek HDG3063C
Hantek HDG3063C – это прибор создания сигналов для электронных экспериментов, тестирования и разработки. Обладает набором функций и характеристик, которые позволяют гибко настраивать и генерировать произвольные импульсы до 160 видов:
- Частотный диапазон: 1 мкГц - 60 МГц.
- Высокая разрядность: 14-битный вертикальный разряд.
- Множество типов: синусоидальные, прямоугольные, треугольные, пилообразные, шумы и произвольные формы.
- Функции измерения частоты, периода, цикла.
- Удобный интерфейс с ярким LCD-дисплеем.
- Подключение к компьютеру для программного управления.
Главным отличием ВЧ генераторов от других — это создание сложных сигналов. Это означает, что пользователь может задать желаемую форму, включая гармонические компоненты частот, импульсы, шумы и др. вариации. Другая неотъемлемая характеристика - пропускная способность, определяющая ширину спектра, которую могут генерировать устройства.
ВЧ генераторы состоят из нескольких основных компонентов. Один из них - цифро-аналоговый преобразователь (ЦАП), который преобразует цифровые данные, определяющие форму, в аналоговый сигнал. Этот аналоговый сигнал затем усиливается и подается на выходной канал генератора.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
