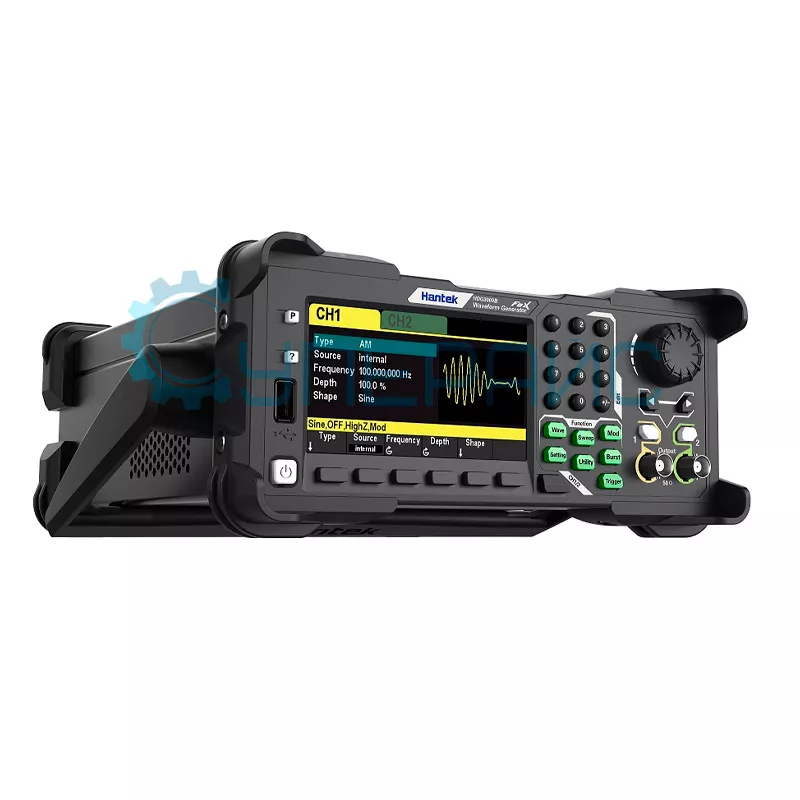

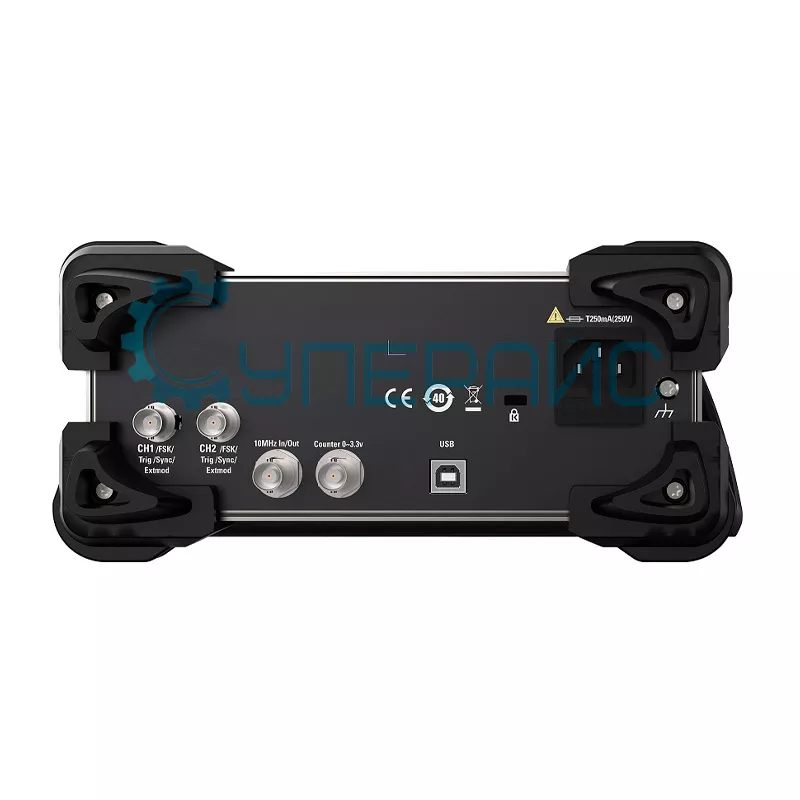

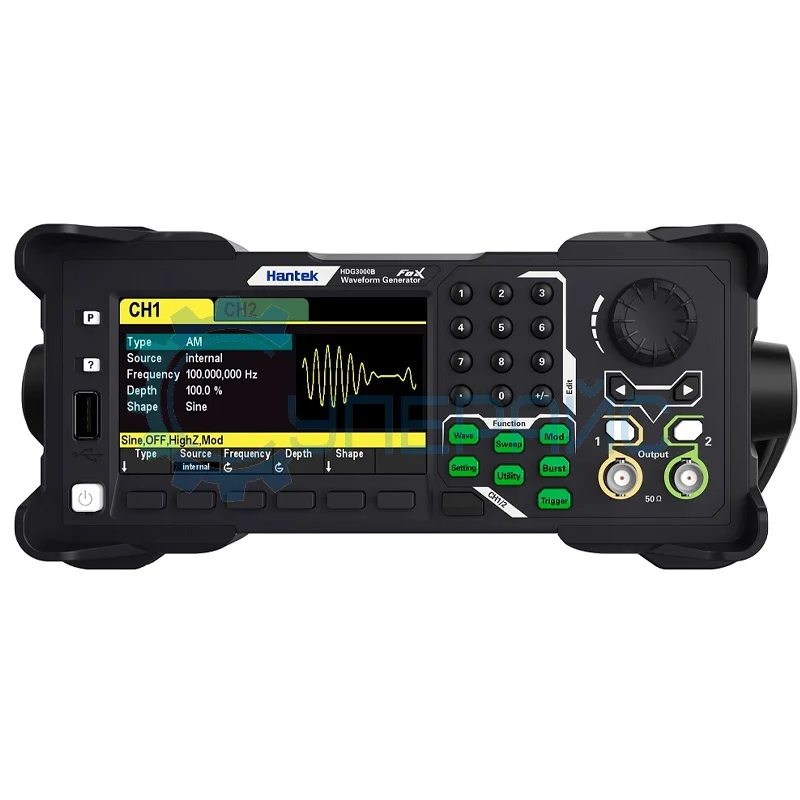

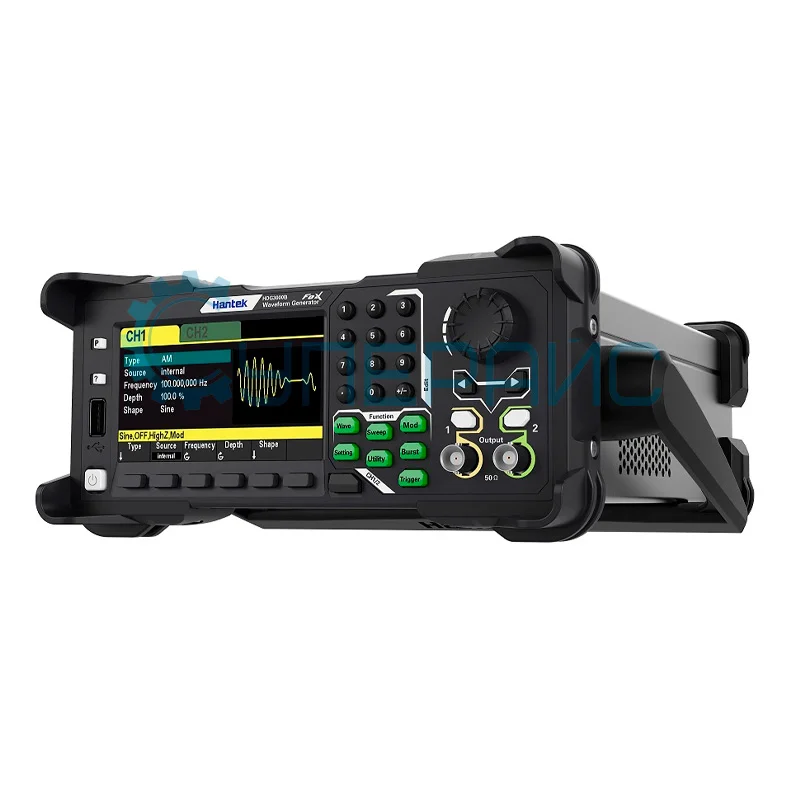

Двухканальный генератор сигналов Hantek HDG3102B
42 380 ₽
42 380 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
16875
Модель (серия)
HDG3102B
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG3102B
Артикул (код товара)
16875
Модель (серия)
HDG3102B
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
100 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание Hantek HDG3102B
Технические характеристики Hantek HDG3102B
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 300 МВыб/с |
| Глубина памяти | 64 Мб |
| Диапазон частот | 1 мкГц - 100 МГц |
| Вертикальное разрешение | 16 бит |
| Стандартная форма сигналов | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, шум, гармоническая волна, постоянный ток (DC) |
| Сигналы произвольной формы | 160 видов: экспоненциальный нарастающий, затухающие сигналы, электрокардиограмму (ЭКГ), гауссовский импульс, полувекторную форму волны, лоренцевский сигнал, двухтональный многочастотный сигнал (DTMF) и т.д. |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 100 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Треугольный сигнал | 1 мкГц - 2 МГц |
| Произвольный сигнал | 1 мкГц - 20 МГц |
| Гармонический сигнал | 1 мкГц - 50 МГц |
| Белый шум | 100 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 9 нс (1 кГц, 1 Vpp) |
| Выброс | ≤ 5% (100 кГц, 1 Vpp) |
| Рабочий цикл | 0,001% ~ 99,999% (диапазон зависит от частоты) |
| Несимметричность | 1% период + 4 нс |
| Характеристики треугольного сигнала | |
| Линейность | ≤ 1% (1 кГц, 1 В) |
| Симметричность | 0% ~ 100% |
| Характеристики импульсного сигнала | |
| Период | 67 нс ~ 1 мс |
| Пульсация | ≥ 16 нс |
| Ведущее импульсное время |
≥ 9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса) |
| Выброс | ≤ 5% (1 кГц, 1 Vpp) |
| Характеристики произвольного сигнала | |
| Длина волны | 2 М |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 1 мквыб/с ~ 62,5 Мвыб/с, разрешение 1 мквыб/с |
| Время нарастания / спада | ≤ 9 нс |
| Выброс | ≤ 5% (1 кГц, 1 В) |
| Характеристики гармонического сигнала | |
| Гармоническая частота | ≤ 16 |
| Гармонический тип | четные гармоники, нечетные гармоники, все гармоники |
| Гармоническая амплитуда | устанавливаемая амплитуда |
| Гармоническая фаза | устанавливаемая фаза |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ ~ 10 В ≤ 55 МГц: 1 мВ ~ 5.5 В ≤ 80 МГц: 1 мВ ~ 3.5 В ≤ 100 МГц: 1 мВ ~ 2 В |
| Точность | ± 1% от настройки ± 5 мВ |
| Неравномерность амплитуды |
≤5 МГц: ±0,1 дБ ≤15 МГц: ±0,2 дБ ≤25 МГц: ±0,3 дБ ≤40 МГц: ±0,5 дБ 40 МГц: ±1,0 дБ |
| Единицы измерения | В, мВ, В rms, дБм (сопротивление 50 Ом) |
| Разрешение | 1 мВ |
| Импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон | ± 5 В |
| Точность | ± (1% от настройки + 5 мВ + 1% амплитуды) |
| Характеристики модуляции | |
| Типы модуляции |
AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM, DSB-AM, FM, PM | |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, импульсная, гармоническая, произвольная (кроме DC) |
| Источник | Внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, шумовая, произвольная |
| Частота | 2 мГц - 1 МГц |
| Глубина | 0 - 120% |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK, 3FSK, 4FSK | |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, произвольная (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла (PWM: синусоидальная, прямоугольная, треугольная, шумовая, произвольная) |
| Частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Форма несущей волны |
синусоидальная, прямоугольная, треугольная, произвольная (кроме DC) |
| Источник | внутренний |
| Источник | PN15, PN21 |
| Частота | 2 мГц - 1 МГц |
| OSK | |
| Форма несущей волны | синусоидальная |
| Источник | внутренний / внешний |
| Время шока | 8 нс - 4,99975 мс |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, произвольная |
| Источник | внутренний / внешний и остальные каналы |
| Частота | 2 мГц - 50 КГц |
| Отклонение рабочего цикла | 0% ~ 50% |
| Вход внешней модуляции | |
| Диапазон ввода |
AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ rms ± 5 В ASK, FSK, PSK: уровень TTL |
| Входная полоса пропускания | 50 кГц |
| Входное сопротивление | 10 кОм |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, импульсная, прямоугольная, треугольная, произвольная |
| Тип | линейный |
| Направление | вверх |
| Время развертки частоты | 1 мс ~ 50 тыс. с |
| Время ожидания/возврата | 0 мс ~ 50 тыс. с |
| Источник триггера | Внутренний, внешний, ручной |
| Характеристики выброса | |
| Частота | 1 мкГц ~ 100 МГц |
| Количество | 2000000000 |
| Закрытый источник | внешний запуск |
| Источник запуска | внутренний, внешний или ручной |
| Характеристики частотомера | |
| Функции измерения | Частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Частота | 1 мкГц ~ 80 МГц |
| Время выхода | 10 мс ~ 16 с |
| Диапазон входного сигнала | 0 ~ 3.3 В |
| Общие характеристики | |
| Дисплей | ЖК, 4,3 дюймов, TFT |
| Интерфейс | USB host, USB Device |
| Питание |
100 - 120 В AC RMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В AC RMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
| Потребляемая мощность | < 30 Вт |
| Рабочая температура | 10 ℃ ~ 40 ℃ |
| Температура хранения | 20 ℃ ~ 60 ℃ |
| Влажность |
≤ +40°C: относительная влажность ≤90% +41°C ~50°C относительная влажность ≤60% |
| Габариты изделия | 308 х 232 х 110 мм |
| Габариты упаковки | 390 х 320 х 210 мм |
| Вес нетто | 3,09 кг |
| Вес брутто | 4,263 кг |

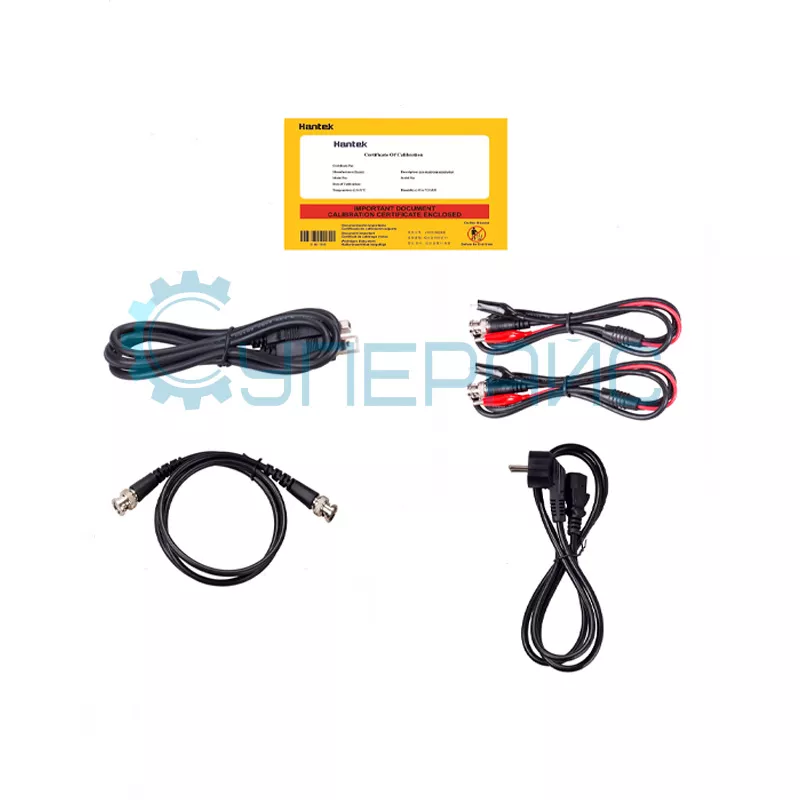

| Комплектация |
генератор сигналов Hantek HDG3102B - 1 шт кабель питания - 1 шт USB кабель - 1 шт кабель BNC - "крокодилы" - 2 шт кабель BNC - BNC - 1 шт руководство по эксплуатации - 1 шт |
Генератор сигналов Hantek HDG3102B
Hantek HDG3102B представляет собой генератор сигналов высокочастотный с двумя каналами. Это оборудование даёт возможность генерировать электрические сигналы для тех или иных задач. Диапазон частот от 1 мкГц до 100 Мгц помогает адаптироваться к различным требованиям.
Глубина памяти в 64 Мб способствует продолжительному воспроизведению сложных форм сигналов. Вертикальное разрешение в 16 бит помогает достигать точности в отображении форм сигналов. Это критично в случаях, где требуется высокая детализация.
Сигналы произвольной формы включают 160 видов. Этот генератор сигналов 100 мгц даёт возможность создавать сложные паттерны, включая экспоненциальные нарастающие и затухающие сигналы, а также электрокардиограммы (ЭКГ).
HDG3102B можно использовать:
- в научных исследованиях для анализа данных;
- в производстве для тестирования электронных устройств;
- в медицинских исследованиях для анализа биосигналов;
- в электронике для оптимизации проектирования схем.
Специалисты, которые применяют такие приборы:
- научные сотрудники в лабораториях, выполняют исследования и эксперименты с сигналами;
- инженеры в области акустики, используют для генерации звуковых сигналов;
- техники по ремонту электронной аппаратуры, применяют для диагностики неисправностей;
- разработчики в области телекоммуникаций, тестируют эфирные сигналы и коммуникационные устройства.
Обзорная таблица генераторов сигналов Hantek
| Характеристики | HDG3102B | HDG3103C |
| Количество каналов | 2 | 3 |
| Полоса пропускания | 100 МГц | |
| Диапазон частот | 1 мкГц - 100 МГц | |
| Частота дискретизации | 300 МВыб/с | |
| Вертикальное разрешение | 16 бит | |
| Стандартная форма сигнала | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, шум, гармоническая волна, постоянный ток (DC) | |
| Модуляция | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | |
| Дисплей | ЖК, 4,3 дюймов, TFT | |
| Потребляемая мощность | < 30 Вт | |
| Интерфейс | USB host, USB Device | |
