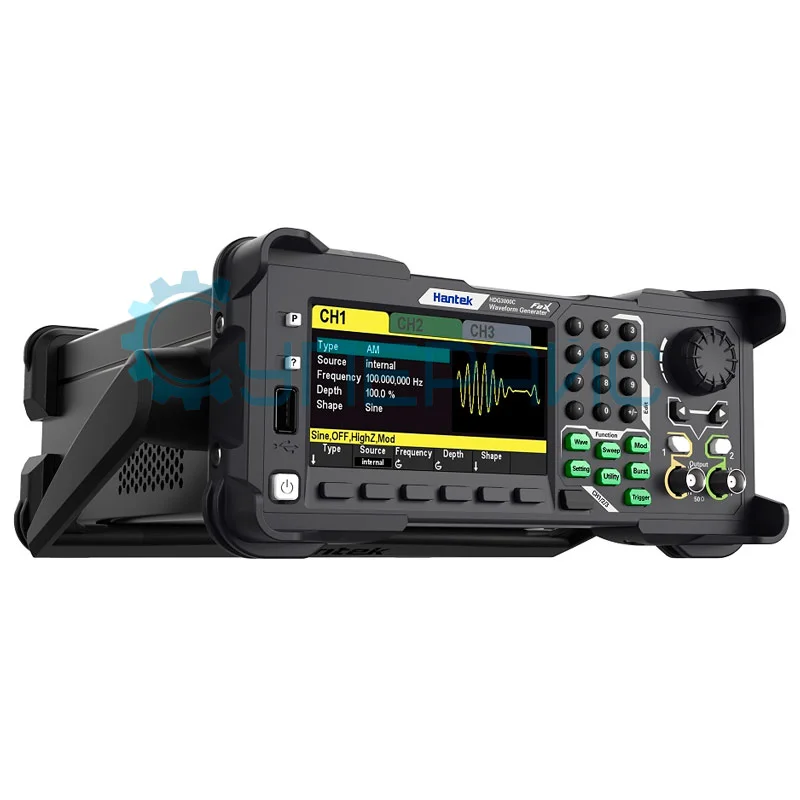

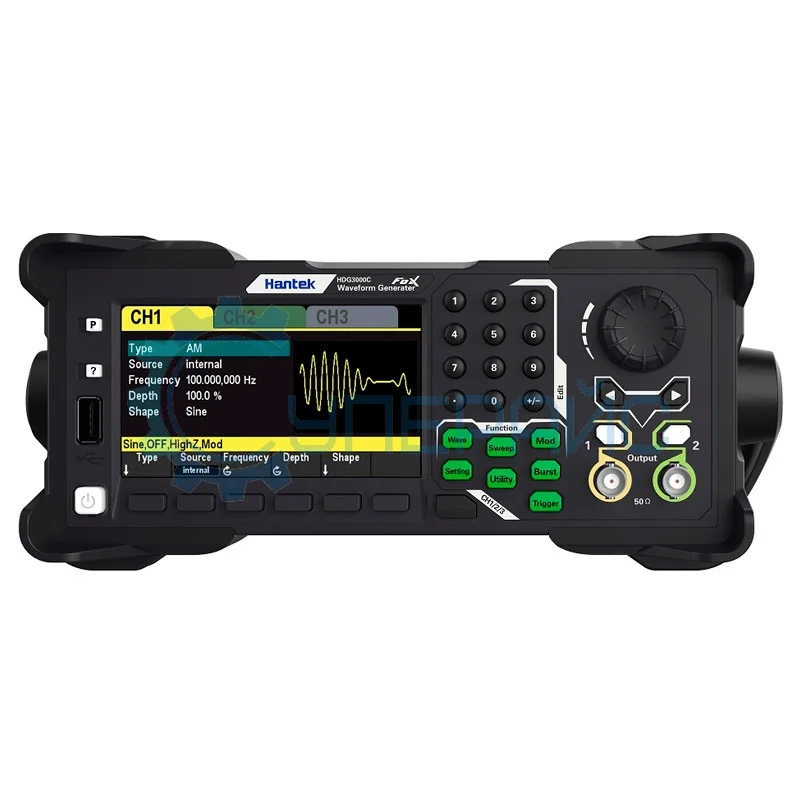

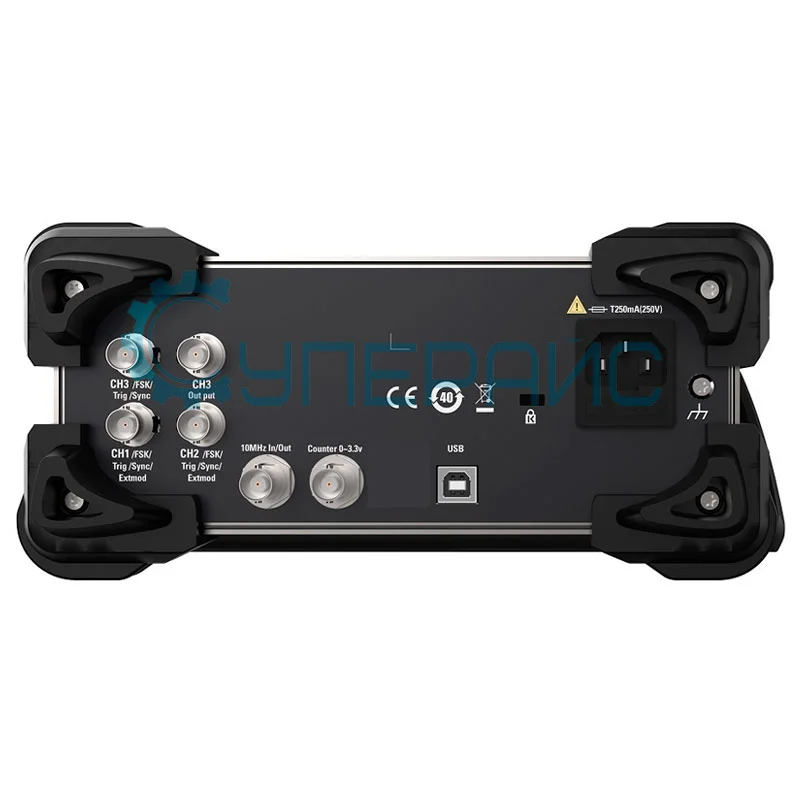

Цифровой генератор сигналов Hantek HDG3103C
48 170 ₽
48 170 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
18728
Модель (серия)
HDG3103C
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG3103C
Артикул (код товара)
18728
Модель (серия)
HDG3103C
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
18
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
100 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
3,09
Показать больше
Показать меньше
Описание Hantek HDG3103C
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek HDG3103C
| Характеристики генератора | |
| Количество каналов | 3 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 300 МВыб/с |
| Глубина памяти | 2 Мб |
| Диапазон частот | 1 мкГц - 100 МГц |
| Вертикальное разрешение | 16 бит |
| Стандартная форма сигналов | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, шум, гармоническая волна, постоянный ток (DC) |
| Сигналы произвольной формы | 160 видов: экспоненциальный нарастающий, затухающие сигналы, электрокардиограмму (ЭКГ), гауссовский импульс, полувекторную форму волны, лоренцевский сигнал, двухтональный многочастотный сигнал (DTMF) и т.д. |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 100 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Треугольный сигнал | 1 мкГц - 2 МГц |
| Гармонический сигнал | 1 мкГц - 50 МГц |
| Произвольный сигнал | 1 мкГц - 20 МГц |
| Шум (3 дБ) | 100 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 9 нс (1 кГц, 1 Vpp) |
| Выброс | ≤ 5% (100 кГц, 1 Vpp) |
| Рабочий цикл | 0,001% ~ 99,999% (диапазон зависит от частоты) |
| Несимметричность | 1% период + 4 нс |
| Характеристики треугольного сигнала | |
| Линейность | ≤ 1% (1 кГц, 1 Vpp) |
| Симметричность | 0% ~ 100% |
| Характеристики импульсного сигнала | |
| Период | 67 нс ~ 1 мс |
| Пульсация | ≥ 16 нс |
| Ведущее импульсное время | ≥ 9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса) |
| Выброс | ≤ 5% (1 кГц, 1 Vpp) |
| Характеристики произвольного сигнала | |
| Длина волны | 2 Мб |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 1 мквыб/с ~ 62,5 Мвыб/с, разрешение 1 мквыб/с |
| Время нарастания / спада | ≤ 9 нс |
| Выброс | ≤ 5% (1 кГц, 1 Vpp) |
| Характеристики гармонического сигнала | |
| Гармоническая частота | ≤ 16 |
| Гармонический тип | четные гармоники, нечетные гармоники, все гармоники |
| Гармоническая амплитуда | устанавливаемая амплитуда |
| Гармоническая фаза | устанавливаемая фаза |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ ~ 10 В ≤ 40 МГц: 1 мВ ~ 5,5 В ≤ 60 МГц: 1 мВ ~ 4 В ≤ 80 МГц: 1 мВ ~ 2 В ≤ 100 МГц: 1 мВ ~ 1,5 В |
| Точность | ± 1% от настройки ± 5 мВ |
| Неравномерность амплитуды |
≤ 5 МГц: ±0,1 дБ ≤ 15 МГц: ±0,2 дБ ≤ 25 МГц: ±0,3 дБ ≤ 40 МГц: ±0,5 дБ ≤ 60 МГц: ±1,0 дБ |
| Единицы измерения | В, мВ, В rms, дБм (сопротивление 50 Ом) |
| Разрешение | 1 мВ |
| Импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон | ± 5 В |
| Точность | ± (1% от настройки + 5 мВ + 1% амплитуды) |
| Характеристики модуляции | |
| Типы модуляции | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM, DSB-AM, FM, PM | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний и другие каналы |
| Модулирующая форма волны | синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойное аудио, гауссова, ЭКГ |
| Частота | 2 мГц - 1 МГц |
| Глубина | 0 - 120% |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Источник | PN15, PN21, 01, 10 |
| Частота | 2 мГц - 1 МГц |
| 3FSK, 4FSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| OSK | |
| Форма несущей волны | cинусоидальная волна |
| Источник | внутренний / внешний |
| Время шока | 8 нс - 4,99975 мс |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | прямоугольная волна |
| Источник | внутренний / внешний и остальные каналы |
| Частота | 2 мГц - 50 КГц |
| Отклонение рабочего цикла | 0% ~ 50% |
| Вход внешней модуляции | |
| Диапазон ввода |
AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ rms ± 5 В постоянного тока ASK, FSK, PSK: уровень TTL |
| Входная полоса пропускания | 50 кГц |
| Входное сопротивление | 10 кОм |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Тип | линейный |
| Направление | вверх |
| Время развертки частоты | 1 мс ~ 50 тыс. с |
| Время ожидания/возврата | 0 мс ~ 50 тыс. с |
| Источник триггера | внутренний, внешний, ручной |
| Характеристики выброса | |
| Частота | 1 мкГц ~ 100 МГц |
| Количество | 1 - 2000000000 |
| Фаза запуска/остановки | 0° ~ 360° |
| Внутренний цикл | 2 мкс ~ 500 с |
| Источник запуска | внутренний, внешний или ручной |
| Характеристики частотомера | |
| Функции измерения | Частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Частота | 1 мкГц ~ 80 МГц |
| Время выхода | 10 мс ~ 16 с |
| Диапазон входного сигнала | 0 ~ 3,3 В |
| Характеристики входа триггера | |
| Уровень | TTL - совместимый |
| Наклон | вверх или вниз (необязательный) |
| Ширина импульса | > 100 нс |
| Характеристики выхода триггера | |
| Уровень | TTL - совместимый |
| Ширина импульса | > 60 нс |
| Максимальная частота | 1 МГц |
| Характеристики формы сигнала 3 канала(CH 3) | |
| Формы сигналов | синусоида, прямоугольная волна, треугольная волна, шум, гармоники, постоянный ток |
| Частота | синусоида: 1 мкГц ~ 20 МГц |
| прямоугольная волна: 1 мкГц ~ 5 МГц | |
| треугольная волна: 1 мкГц ~ 1 МГц | |
| гармоники: 1 мкГц ~ 5 МГц | |
| произвольная форма сигнала: 1 мкГц ~ 15 МГц | |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Частота выборки | 150 Мвыб/с |
| Длина волны | 8 Кб |
| Разрешение | 12 бит |
| Амплитудный диапазон | 2 mVpp ~ 7 Vpp |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| В Госреестре СИ | нет |
| Дисплей | цветной ЖК , 4,3 дюйма, TFT |
| Интерфейс | USB host, USB Device |
| Питание |
100 - 120 В AC RMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В AC RMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
| Потребляемая мощность | < 30 Вт |
| Предохранитель | 0,5 A, 250 В |
| Рабочая температура | 10 ℃ ~ 40 ℃ |
| Температура хранения | -20 ℃ ~ 60 ℃ |
| Влажность |
≤ +40°C: относительная влажность ≤90% +41°C ~50°C относительная влажность ≤60% |
| Габариты | 308 х 232 х 110 мм |
| Габариты упаковки | 390 x 320 x 210 мм |
| Вес | 3090 г |
| Вес брутто | 4,25 кг |
| Комплектация | генератор сигналов Hantek HDG3103C - 1 шт |
|
|
кабель питания - 1 шт USB кабель - 1 шт кабель BNC - "крокодилы" - 2 шт кабель BNC - BNC - 1 шт руководство по эксплуатации - 1 шт |
Обзорная таблица генераторов сигналов Hantek
| Характеристики | HDG3102B | HDG3103C |
| Количество каналов | 2 | 3 |
| Полоса пропускания | 100 МГц | |
| Диапазон частот | 1 мкГц - 100 МГц | |
| Частота дискретизации | 300 МВыб/с | |
| Вертикальное разрешение | 16 бит | |
| Стандартная форма сигнала | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, шум, гармоническая волна, постоянный ток (DC) | |
| Модуляция | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | |
| Дисплей | ЖК, 4,3 дюймов, TFT | |
| Потребляемая мощность | < 30 Вт | |
| Интерфейс | USB host, USB Device | |
