Многофункциональный генератор сигналов Hantek HDG6162B
72 539 ₽
72 539 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6227
Модель (серия)
HDG6162B
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG6162B
Общие данные
Артикул (код товара)
6227
Производитель (бренд)
Модель (серия)
HDG6162B
Страна производства
Гарантия, мес.
18
Основные характеристики
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
160 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Точность, %
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Настольный (стационарный)
ИПД (Interfaces / Inputs and Outputs)
USB
Описание Hantek HDG6162B
ВНИМАНИЕ! Производство многофункционального генератора сигналов Hantek HDG6162B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов JUNCE JDS6600 - 60M (2 канала х 60 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek HDG6162B
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 160 МГц | ||
| Частота дискретизации | 1,25 ГВыб/с | ||
| Глубина памяти | 64 Мб | ||
| Диапазон частот | 1 мкГц - 160 МГц | ||
| Вертикальное разрешение | 16 бит | ||

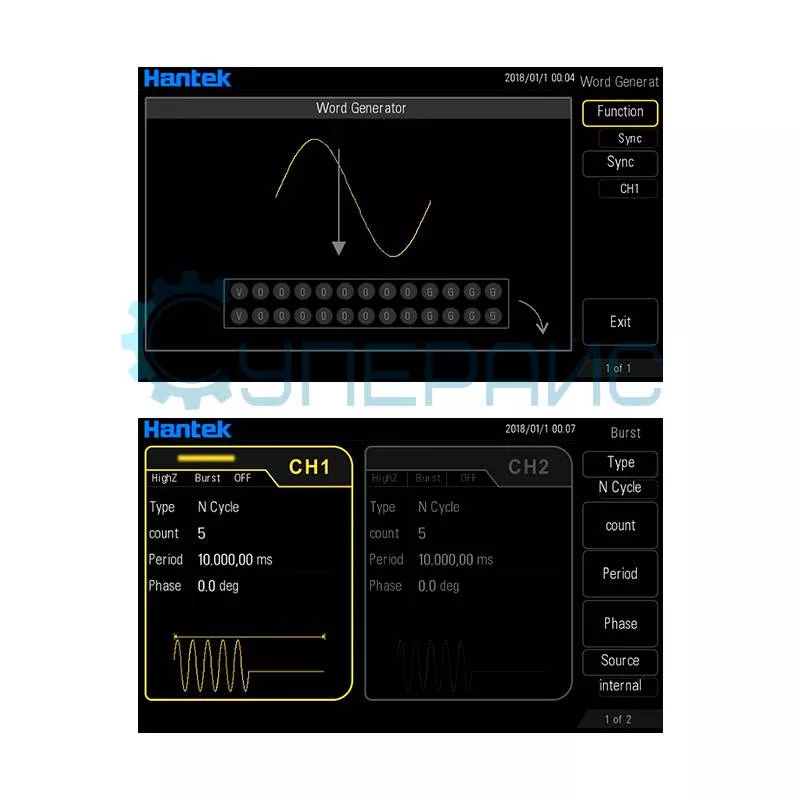

| Режим цифрового выхода | 16 каналов | ||
| Волновые характеристики | |||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические | ||
| Произвольные формы сигналов | более 160 видов, в том числе Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Haver Sine, Лоренца, тональный сигнал, постоянный ток и т.д. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 160 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 50 МГц | ||
| Импульсный сигнал | 1 мкГц - 40 МГц | ||
| Пилообразный сигнал | 1 мкГц - 4 МГц | ||
| Белый шум | 120 МГц | ||
| Гармонический сигнал | 1 мкГц - 80 МГц | ||
| Произвольный сигнал | 1 мкГц - 40 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 2 ppm, при 18 - 28 °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC 1 МГц: < - 60 дБ 1 МГц - 10 МГц: < - 55 дБ 10 МГц - 100 МГц: < - 50 дБ 100 МГц - 200 МГц: < - 40 дБ |
||
| Полное гармоническое искажение | < 0.1% (10 Гц - 20 кГц) | ||
| Ложный сигнал (не гармонический) |
≤10 МГц: < - 65 дБ > 10 МГц < - 65 дБ + 6 дБ |
||
| Фазовый шум | 10 МГц: ≤ - 115 дБ / Гц | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания | < 8 нс | ||
| Выброс | < 3% (100 кГц, 1 В) | ||
| Рабочий цикл |
≤ 10 МГц: 10,0% ~ 90,0% 10 – 40 МГц: 40,0–60,0% > 40 МГц: 50,0% (фиксированная) |
||
| Несимметричность | 1% период +5 нс | ||
| Характеристики пилообразного сигнала | |||
| Линейность | ≤ 1% (1 кГц, 1 В) | ||
| Симметричность | 0% ~ 100% | ||
| Характеристики импульсного сигнала | |||
| Период | 25 нс - 1 мс | ||
| Пульсация | ⩾ 10 нс | ||
| Ведущее импульсное время | ⩾ 5 нс | ||
| Выброс | < 3% (1 В) | ||
| Характеристики произвольного сигнала | |||
| Длина волны | 64 Мб | ||
| Вертикальное разрешение | 16 бит | ||
| Частота дискретизации | 1,25 ГВыб/с | ||
| Время нарастания / спада | < 6 нс | ||
| Характеристики гармонического сигнала | |||
| Порядок | ≤ 16 | ||
| Тип | четное, нечетное, все | ||
| Амплитуда | можно устанавливать для всех гармоник | ||
| Фаза | можно устанавливать для всех гармоник | ||
| Амплитудные характеристики (50 Ом) | |||
| Амплитудный диапазон |
≤ 20 МГц: 1 мВ - 10 В ≤ 80 МГц: 1 мВ - 5 В ≤ 110 МГц: 1 мВ - 2,5 В ≤ 160 МГц: 1 мВ - 1 В ≤ 200 МГц: 1 мВ - 0,5 В |
||
| Точность | ± 1% от настройки ± 2 мВ | ||
| Плотность (относительно синусоидальной волны 1 кГц, 500 мВ, 50 Ом) |
≤ 1 МГц: ± 0,1 дБ ≤ 60 МГц: ± 0,2 дБ ≤ 100 МГц: ± 0,4 дБ ≤ 160 МГц: ± 0,8 дБ |
||
| Единицы измерения | В, мВ, Вrms (действующее напряжение) | ||
| Разрешение | 1 мВ | ||
| Импеданс | 50 Ом | ||
| Характеристики смещения (50 Ом) | |||
| Диапазон | |V смещение| < Vmax - Vpp / 2 | ||
| Точность | ± (1% от настройки + 5 мВ + 0,5% амплитуды) | ||

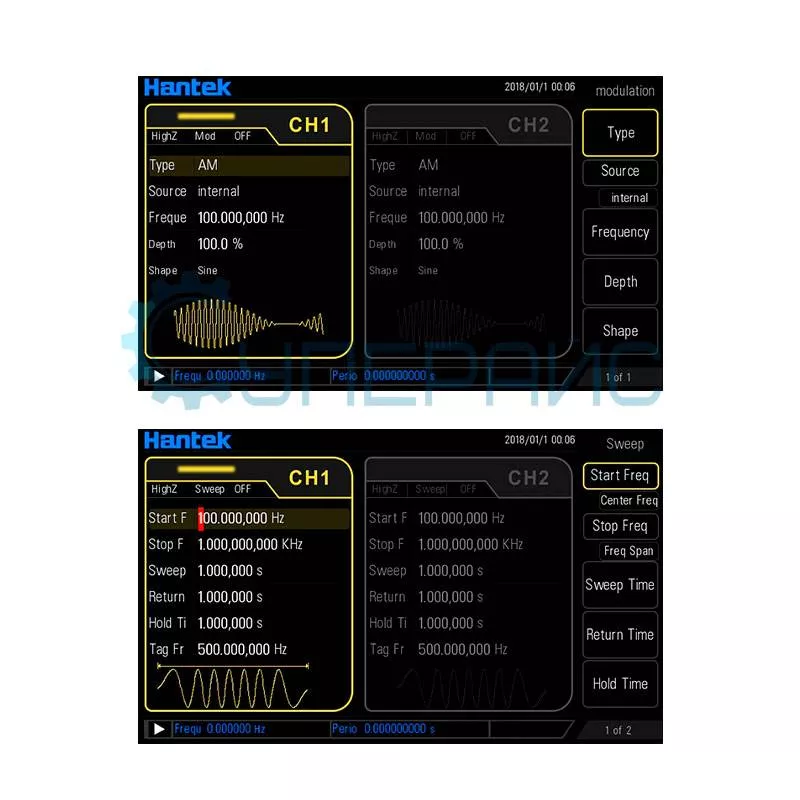

| Характеристики модуляции | |||
| Типы модуляции | AM, DSB-AM, FM, PM, 2ASK, 2FSK, 2PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM | ||
| AM, DSB-AM, FM, PM | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, гармоническая, произвольная (кроме DC) | ||
| Источник | внутренний / внешний, другой канал | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 1 мГц - 50 кГц | ||
| Глубина | 0 - 120% | ||
| 2ASK, 2FSK, 2PSK | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная 50% рабочего цикла | ||
| Частота | 2 мГц - 1 МГц | ||
| BPSK, QPSK | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | внутренний | ||
| Модулирующая форма волны | PN15, PN21 | ||
| Частота | 2 мГц - 1 МГц | ||
| 3FSK, 4FSK | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | внутренний | ||
| Модулирующая форма волны | прямоугольная | ||
| Частота | 2 мГц - 1 МГц | ||
| OSK | |||
| Форма несущей волны | синусоидальная | ||
| Источник | внутренний / внешний | ||
| Время | 8 нс - 4.99975 мс | ||
| Частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | синусоидальная | ||
| Источник | внутренний / внешний, другой канал | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 2 мГц - 50 кГц | ||
| Отклонение | 0 - 50% | ||
| Синхронизация / модуляция / триггер входа | |||
| Максимальный входной диапазон | 75 мВ ± 2,5 В AC + DC | ||
| Входная полоса пропускания | 10 МГц | ||
| Входное сопротивление | 1 кОм | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, гармоническая, произвольная (кроме DC) | ||
| Направление | вертикальное | ||
| Тип | линейный | ||
| Время развертки | 1 мс - 50 кс | ||
| Время удержание/возврата | 1 мс - 50 кс | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Точка синхронизации | спад сигнала синхронизации (программируемая) | ||

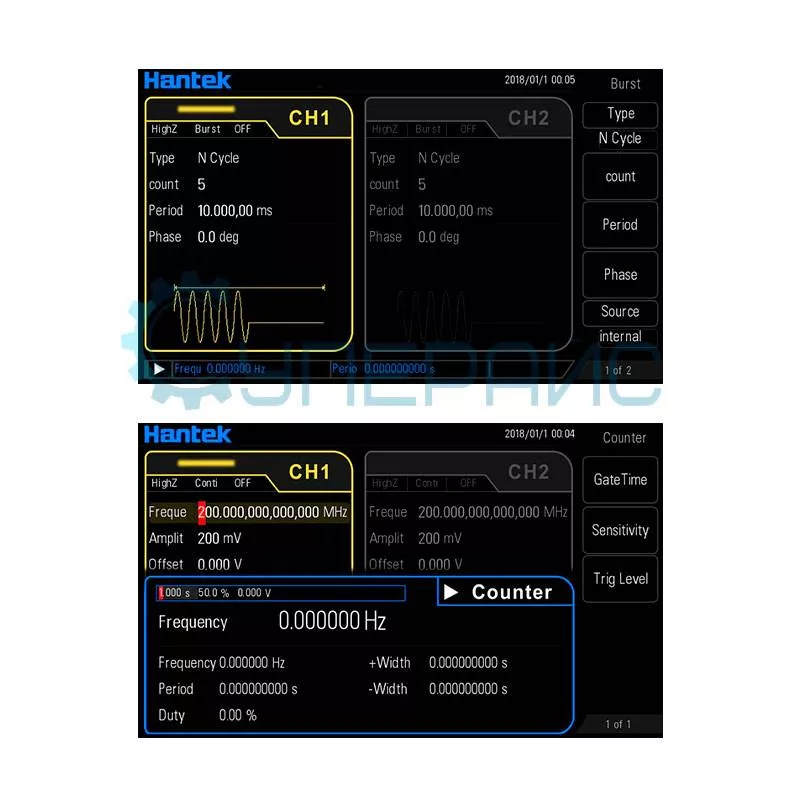

| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, гармоническая, произвольная (кроме DC) | ||
| Несущая частота | 2 мГц - 100 МГц | ||
| Количество | 1 - 2000000000 | ||
| Начальная / конечная фаза | 0° to 360° | ||
| Внутренний период | 2 мкс - 500 с | ||
| Закрытый источник | внешний триггер | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Частотомер | |||
| Функция | частота, период, ширина положительного / отрицательного импульса, рабочий цикл | ||
| Разрешение по частоте | 7 цифр / сек (время выхода = 1 сек) | ||
| Частота | 1 мкГц - 200 МГц | ||
| Время выхода | 10 мс - 16 с | ||
| Диапазон напряжения и чувствительности | |||
| DC связь |
Диапазон постоянного тока: ± 1.5 В DC 1 мкГц - 100 МГц: 50 мВrms - ± 2.5 В AC + DC 100 МГц - 200 МГц: 100 мВrms - ± 2.5 В AC + DC |
||
| Измерение ширины импульса и рабочего цикла | |||
| Диапазон частоты / амплитуды | 1 мкГц - 25 Мгц: 50 мВrms - ± 2.5 В AC + DC | ||
| Ширина импульса | разрешение: 8 нс | ||
| Рабочий цикл | диапазон: 0 - 100% | ||
| Входные характеристики | |||
| Входной диапазон |
напряжение пробоя: ± 5 В AC + DC импеданс: 500 Ом |
||
| Входной триггер |
диапазон уровня триггера: - 2.5 В - + 2.5 В диапазон чувствительности триггера: от 0% (напряжение гистерезиса 140 мВ) до 100% (напряжение гистерезиса 2 мВ) |
||
| Характеристики триггера | |||
| Уровень | TTL - совместимый | ||
| Наклон | нарастание или убывание (по выбору) | ||
| Ширина импульса | > 50 нс | ||
| Кварцевый генератор | |||
| Внешний вход | |||
| Диапазон блокировки | 10 МГц ± 50 Гц | ||
| Уровень | 2.5 В - 5 В | ||
| Время блокировки | < 2 с | ||
| Сопротивление | 5 кОм, AC | ||
| Внутренний выход | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 3,3 В | ||
| Сопротивление | 50 Ом, AC | ||
| Синхронный выход | |||
| Уровень | TTL - совместимый | ||
| Сопротивление | 50 Ом, наименьшее значение | ||
| Общие характеристики | |||
| Дисплей | ЖК, 7 дюймов, 800 х 480, 64 К цвета | ||
| Интерфейс | USB Host, USB Device | ||
| Питание | 100 - 240 В, 45 Гц - 440 Гц | ||
| Потребляемая мощность | < 50 Вт | ||
| Предохранитель | T, 3.15 А, 250 В, 5 х 20 мм | ||
| Метод охлаждения | конвекция | ||
| Рабочая температура | 10 ℃ - 40 ℃ | ||
| Влажность |
≤ +104 ℉ (≤ + 40 °C): ≤ 90% 106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% |
||
| Габариты | 318 х 150 х 110 мм | ||
| Вес | 3000 г | ||

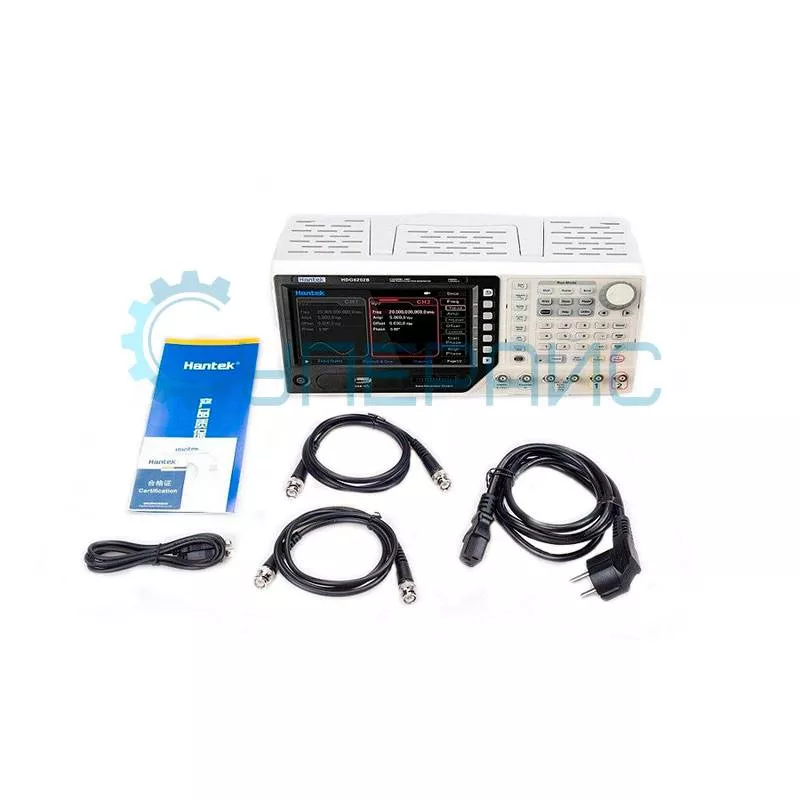

| Комплектация | генератор сигналов Hantek HDG6162B - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC кабель - 2 шт CD диск - 1 шт |
||
HDG6162B

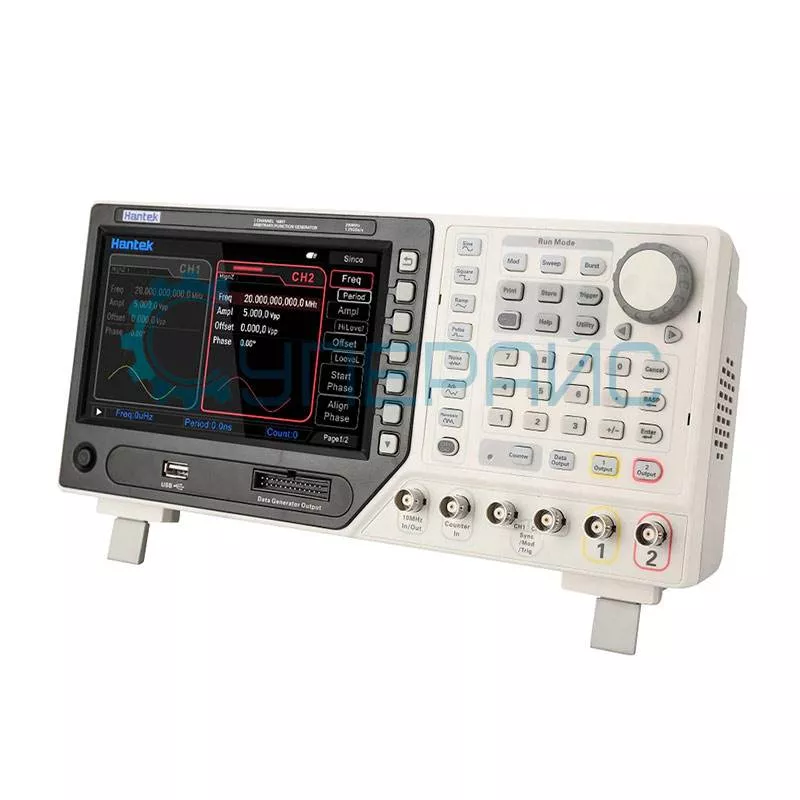

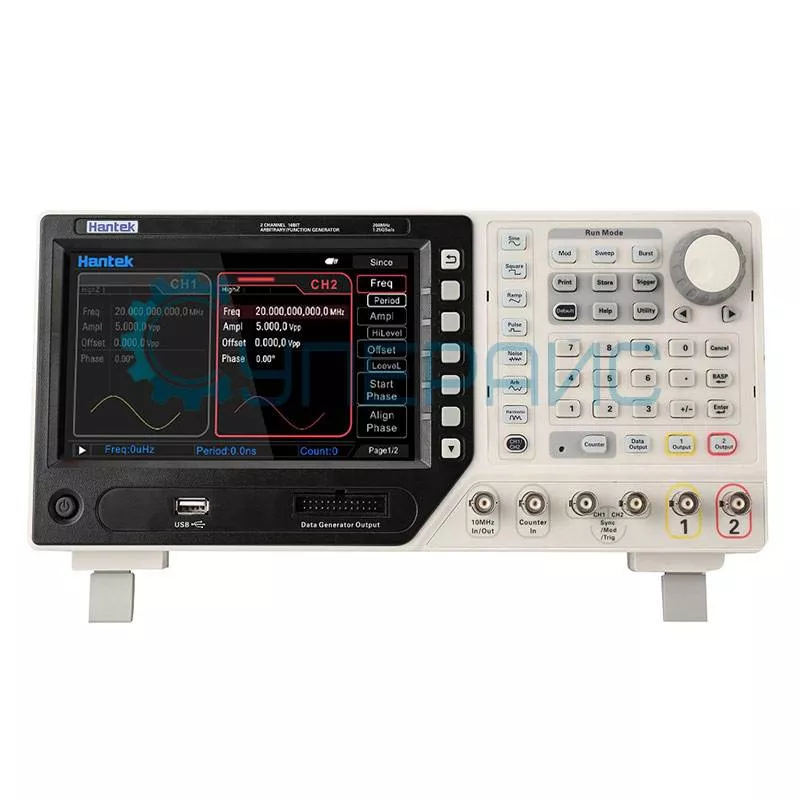

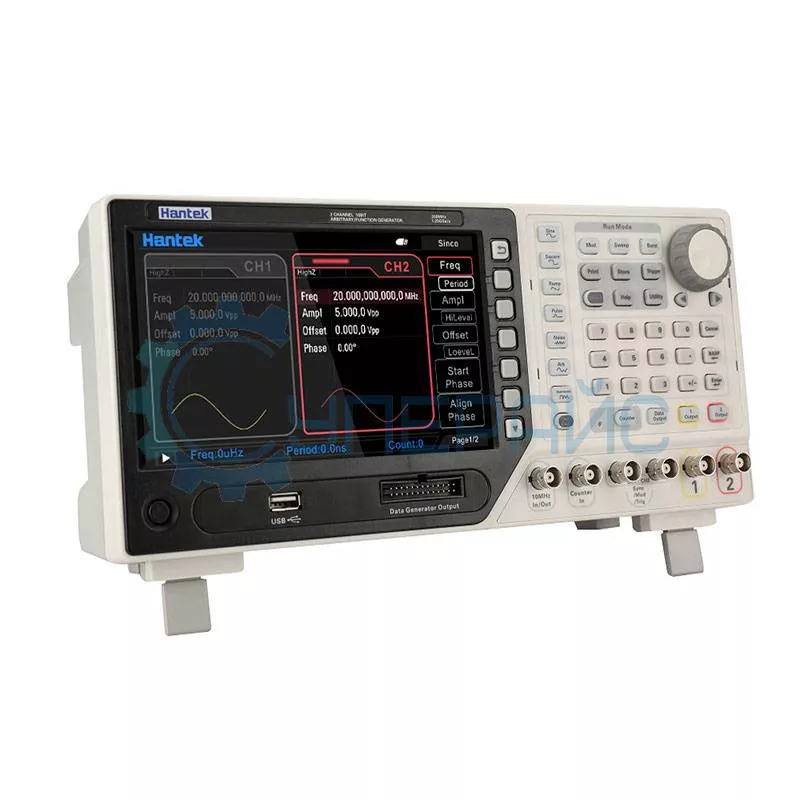

Двухканальный генератор HDG6162B – это высокопроизводительное устройство для формирования функций стандартных и произвольных форм. Прибор работает в широком диапазоне частот от 1 мкГц до 160 МГц. Обладает отличными техническими характеристиками, которые отвечают за четкость и детальность генерируемого сигнала. Это глубина памяти 64 Мб и вертикальное разрешение 16 бит.
Генерация выполняется по цифровой технологии DDS. Сигнал на выходе отличается точностью и отсутствием шумов. Любые параметры могут быть изменены моментально, без затрат времени на переходные процессы.
