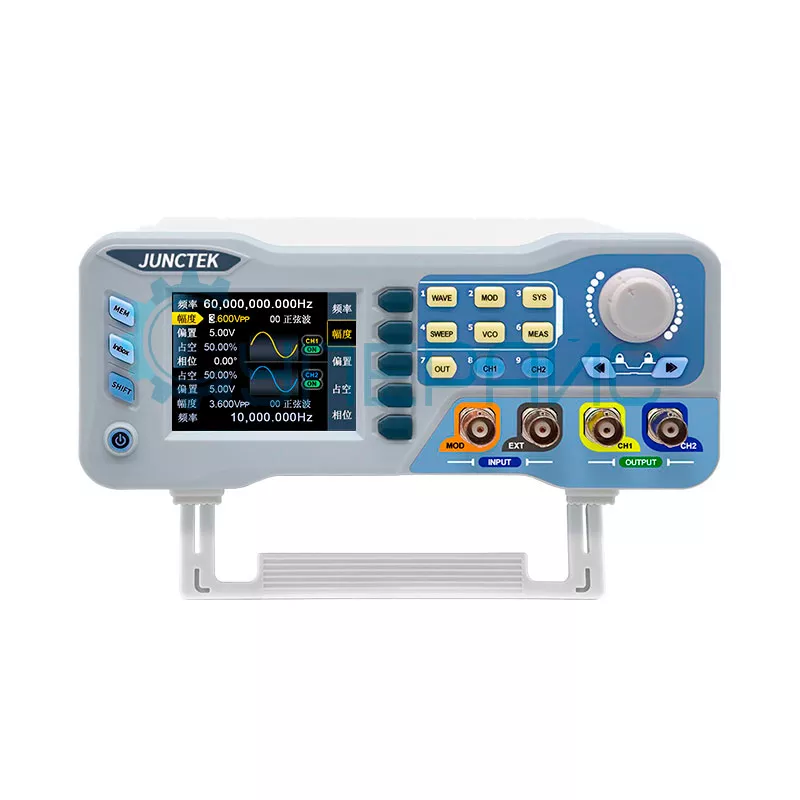

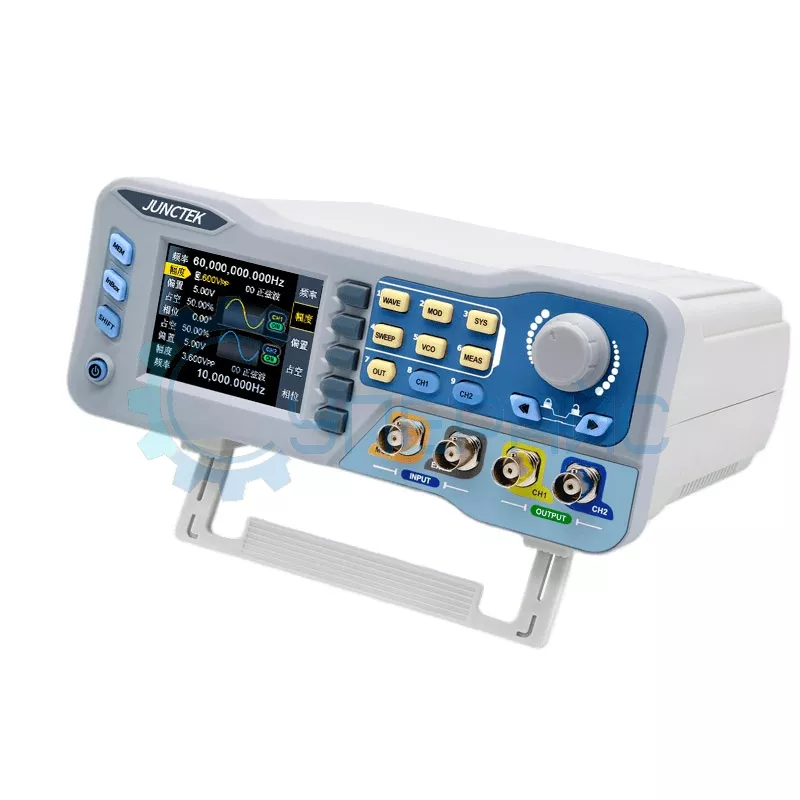

Генератор сигналов специальной формы JUNTEK JDS8080
17 920 ₽
17 920 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 7 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
17507
Модель (серия)
JDS8080
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK JDS8080
Общие данные
Артикул (код товара)
17507
Производитель (бренд)
Модель (серия)
JDS8080
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Мин. частота
1 Гц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
Точность, %
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Габариты и вес
Вес нетто, кг
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
UART с уровнями TTL
UART с уровнями TTL
Описание JUNTEK JDS8080
Технические характеристики JUNTEK JDS8080
| Количество каналов | 2 |
| Полоса пропускания | 80 МГц |
| Частота дискретизации | 275 МВыб/с |
| Диапазон частот | 0,01 мкГц - 80 МГц |
| Длина волны | 8192 бит |
| Вертикальное разрешение | 14 бит |
| Функция модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, BURST |
| Волновые характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, наклон, пульсация, частично синусоидальная, половина волны, TTL/CMOS, трапециевидная, логарифмическая, мультизвуковая, Лоренца и 99 пользовательских форм |
| Частотные характеристики | |
| Синусоидальный сигнал | 0,01 мкГц - 80 МГц |
| Прямоугольный сигнал | 0,01 мкГц - 15 МГц |
| Пилообразный сигнал | 0,01 мкГц - 15 МГц |
| Импульсный сигнал | 0,01 мкГц - 10 МГц |
| TTL/CMOS | 0,01 мкГц - 6 МГц |
| Произвольный сигнал | 0,01 мкГц - 6 МГц |
| Время нарастания сигнала | ≤ 10 нс |
| Диапазон регулировки длительности импульса | 10 нс - 4 c |
| Разрешение | 0,01 мкГц |
| Точность частоты | ± 5 ppm |
| Стабильность частоты | ±3 ppm / 1 час |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
< 1 МГц: ≥ 45 дБ 1 МГц - 20 МГц: ≥ 40 дБ |
| Полное гармоническое искажение | < 1 % (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,1 - 99,9% |
| Характеристики пилообразного сигнала | |
| Линейность | > 98% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Диапазон выходной амплитуды | 1 Vpp - 20 Vpp |
| Частота | ≤ 100 МГц |
| Разрешающая способность по амплитуде | 1 mVpp |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать в течении 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Амплитуда выходного сигнала | > 5 В |
| Диапазон регулировки смещения | от -9,99 В до 12 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| Характеристики частотомера | |
| Диапазон | 1 Гц - 100 МГц |
| Точность измерения | время захвата: 0,001 - 10 с |
| Характеристики счетчика | |
| Диапазон измерения | 0 - 4294967295 |
| Режим | 2 вида режима сопряжения |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 1 Vpp - 20 Vpp |
| Измерение ширины длительности импульса | 0,01 мкс (разрешающая способность), 4 с (максимальное измеряемое время) |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная, логарифмическая |
| Длительность периода изменения частоты | 0,1 - 640 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Режимы | Manual Trig, CH2 Trig, Ext.Tring (AC), Ext.Tring (DC) |
| Характеристики ШИМ генератора | |
| Форма волны | импульс |
| Инверсия волны | обычные и перевернутые |
| Период | 0,02 мкС - 40 С |
| Длительность | 0,020 мкС - 4 С |
| Общие характеристики | |
| Дисплей | 2,8-дюймовый цветной TFT дисплей |
| Возможность управления дистанционно | есть, через Bluetooth |
| Интерфейс | USB, UART с уровнями TTL |
| Скорость связи | 115200 бит/с |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40℃ |
| Влажность | < 80% |
| Габариты изделия | 201 х 204 х 92 мм |
| Габариты упаковки | 295 х 240 х 125 мм |
| Вес нетто | 700 г |
| Вес брутто | 1,413 кг |

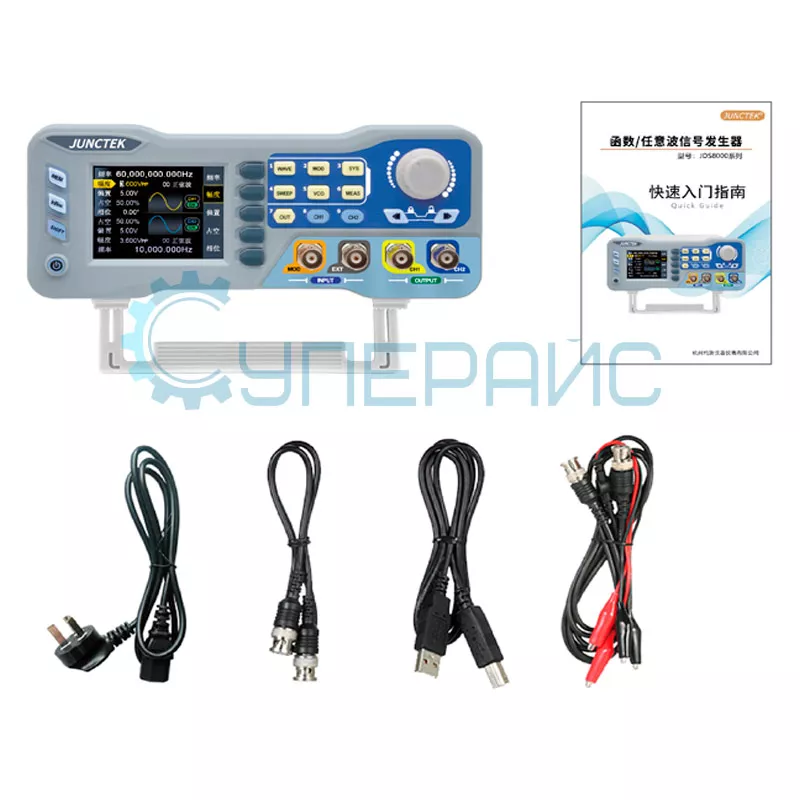

| Комплектация |
генератор сигналов специальной формы JUNTEK JDS8080 – 1 шт кабели питания – 1 шт кабель BNC – 1 шт кабель USB – 1 шт кабель BNC-крокодилы – 1 шт руководство по эксплуатации – 1 шт |
Обзорная таблица генераторов сигналов JUNTEK
| Характеристики | JDS8060 | JDS8080 |
| Количество каналов | 2 | |
| Полоса пропускания | 60 МГц | 80 МГц |
| Частота дискретизации | 275 МВыб/с | |
| Диапазон частот | 0,01 мкГц - 60 МГц | 0,01 мкГц - 80 МГц |
| Длина волны | 8192 бит | |
| Вертикальное разрешение | 14 бит | |
| Функция модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, BURST | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная, пилообразная, шумовая, наклон, пульсация, частично синусоидальная, половина волны, TTL/CMOS, трапециевидная, логарифмическая, мультизвуковая, Лоренца и 99 пользовательских форм | |
| Синусоидальный сигнал | 0,01 мкГц - 60 МГц | 0,01 мкГц - 80 МГц |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
JDS8080
Генератор JDS8080 применяется в лабораторных и домашних условиях. С его помощью можно генерировать сигналы различных форм: от стандартных (треугольник, прямоугольник, синусоида, пульсация и многое другое) до пользовательских (до 99 конфигураций).
Технические возможности модели позволяют выполнять диагностику, проверку, настройку и ремонт цифровых электронных устройств и отдельных компонентов. Возможно применение для научных задач и при разработке схем.
Особенности
Устройство помещено в небольшой пластиковый корпус настольного исполнения. Расположение элементов управления на лицевой панели удобное: всё сгруппировано по назначению. Из технических преимуществ выделим:
- два независимых выходных канала;
- широкий рабочий диапазон частот – от 0,01 мкГц до 80 МГц;
- высокое вертикальное разрешение – 14 бит;
- большой выбор типов модуляции.
Для управления и конфигурирования генератора доступно нескольких способов: через лицевую панель управления или дистанционно, с помощью технологии Bluetooth. Интерфейс интуитивно понятен. Чтобы разобраться в нём, не потребуется много времени как опытному электронщику, так и начинающему радиолюбителю.
Документация и ПО JUNTEK JDS8080
Название
Язык
Версия
Размер и тип
Руководство пользователя генераторов сигнала JUNTEK серии JDS8000
Язык:
Русский
Размер и тип:
1,69 МБ,
pdf
Руководство пользователя для генераторов сигнала JUNTEK серии JDS8000
Язык:
Английский
Размер и тип:
3,36 МБ,
pdf
Отзывы JUNTEK JDS8080
SHN12345@yandex.ru
28.02.2026 13:52
Нерыночный вид товара.
Очень много кнопок,которые быстро заклинит. Торчит валкодер с прошлого века.
Провода ВЧ какие-то мятые. Практически ненужные манипуляции частот. Нет даже 1-108 МГц,вместо них микрогерцы, и др.
Очень много кнопок,которые быстро заклинит. Торчит валкодер с прошлого века.
Провода ВЧ какие-то мятые. Практически ненужные манипуляции частот. Нет даже 1-108 МГц,вместо них микрогерцы, и др.
SUPEREYES.RU
Ответ SHN12345@yandex.ru 02.03.2026 01:52
Здравствуйте!
Благодарим вас за отзыв. Нам жаль, что дизайн и эргономика прибора вызвали у вас разочарование.
Внешний вид лабораторной техники — вопрос вкуса, но обилие физических кнопок и классический энкодер сделаны намеренно: это позволяет инженерам быстро менять параметры «вслепую», не углубляясь в меню на экране. Статистика по надежности клавиш у бренда JUNTEK хорошая, они рассчитаны на длительную эксплуатацию.
Что касается характеристик: модель JDS8080 имеет верхний предел 80 МГц, что указано в спецификации. Для работы с диапазоном до 108 МГц (FM) действительно требуются более высокочастотные модели. А наличие микрогерц говорит о высоком разрешении прибора — это важно для задач, требующих прецизионной точность, даже если в бытовом применении такая детальность кажется излишней.
Надеемся, в нашем каталоге найдется оборудование, которое подойдет под ваши задачи и эстетические требования.
С уважением, Администрация магазина Суперайс
Благодарим вас за отзыв. Нам жаль, что дизайн и эргономика прибора вызвали у вас разочарование.
Внешний вид лабораторной техники — вопрос вкуса, но обилие физических кнопок и классический энкодер сделаны намеренно: это позволяет инженерам быстро менять параметры «вслепую», не углубляясь в меню на экране. Статистика по надежности клавиш у бренда JUNTEK хорошая, они рассчитаны на длительную эксплуатацию.
Что касается характеристик: модель JDS8080 имеет верхний предел 80 МГц, что указано в спецификации. Для работы с диапазоном до 108 МГц (FM) действительно требуются более высокочастотные модели. А наличие микрогерц говорит о высоком разрешении прибора — это важно для задач, требующих прецизионной точность, даже если в бытовом применении такая детальность кажется излишней.
Надеемся, в нашем каталоге найдется оборудование, которое подойдет под ваши задачи и эстетические требования.
С уважением, Администрация магазина Суперайс
