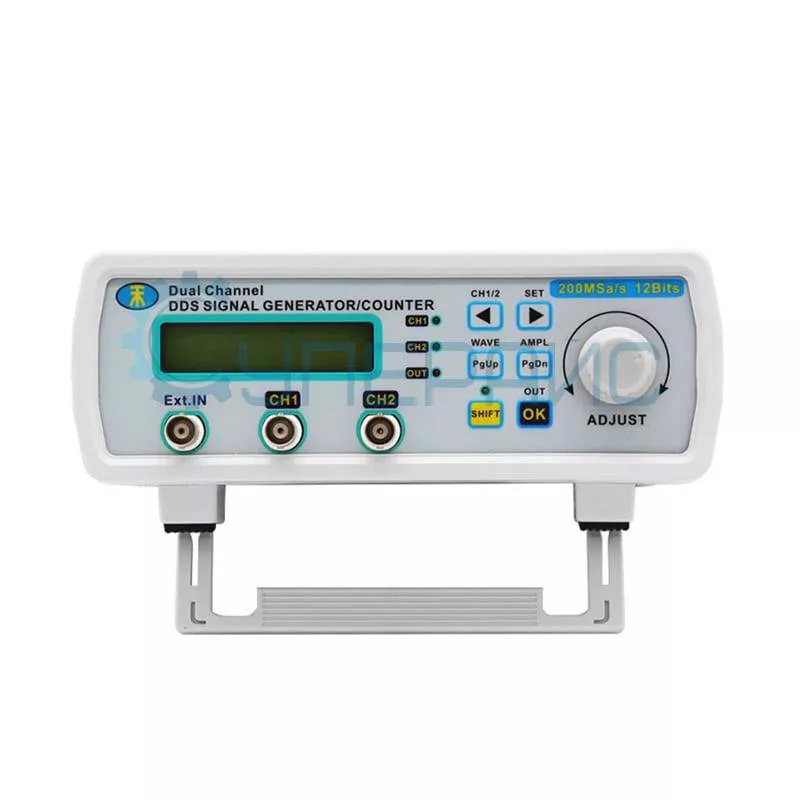

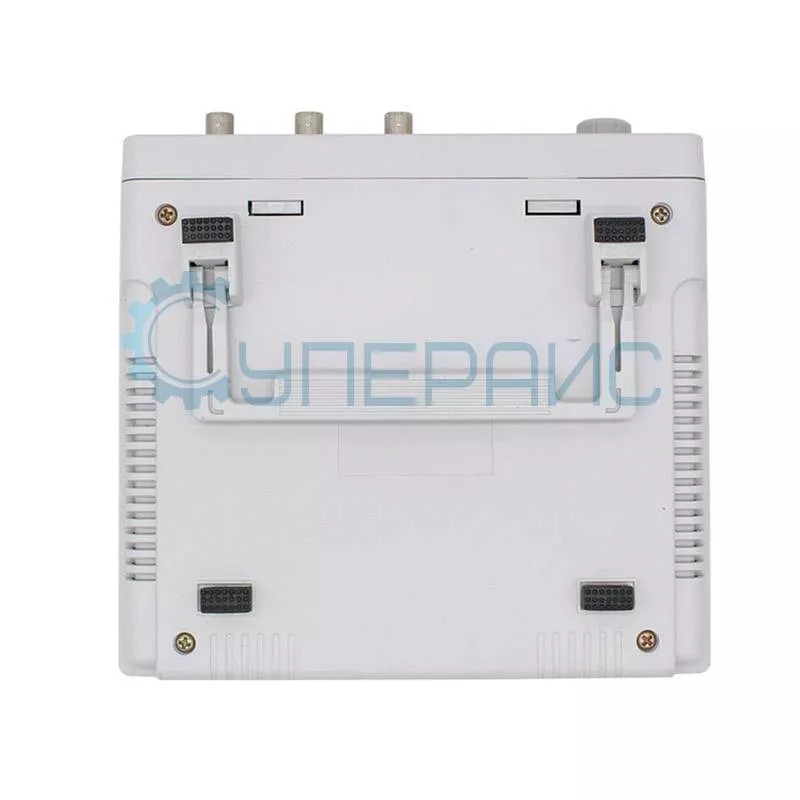

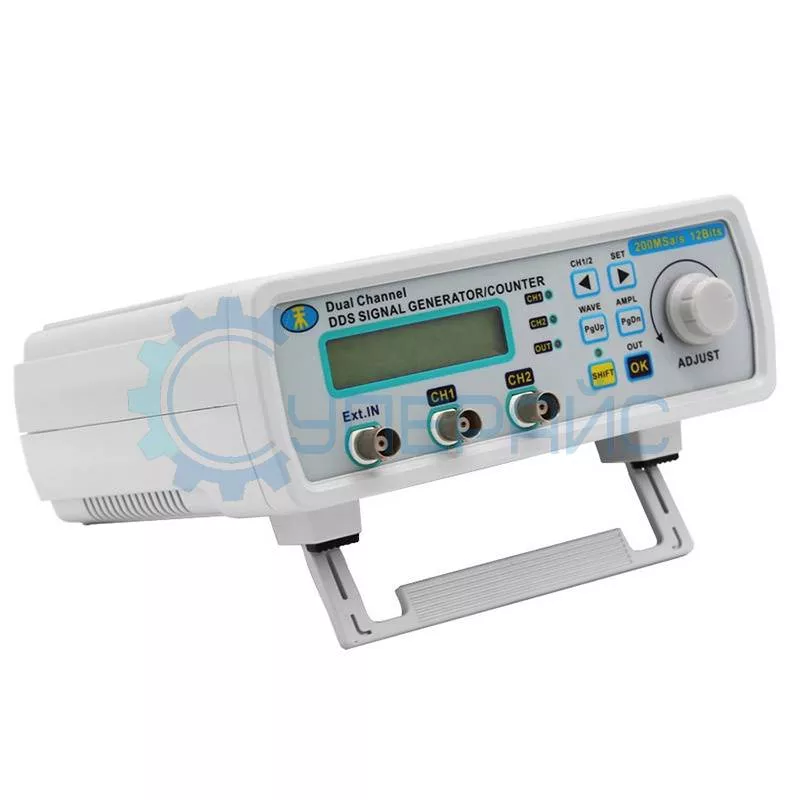

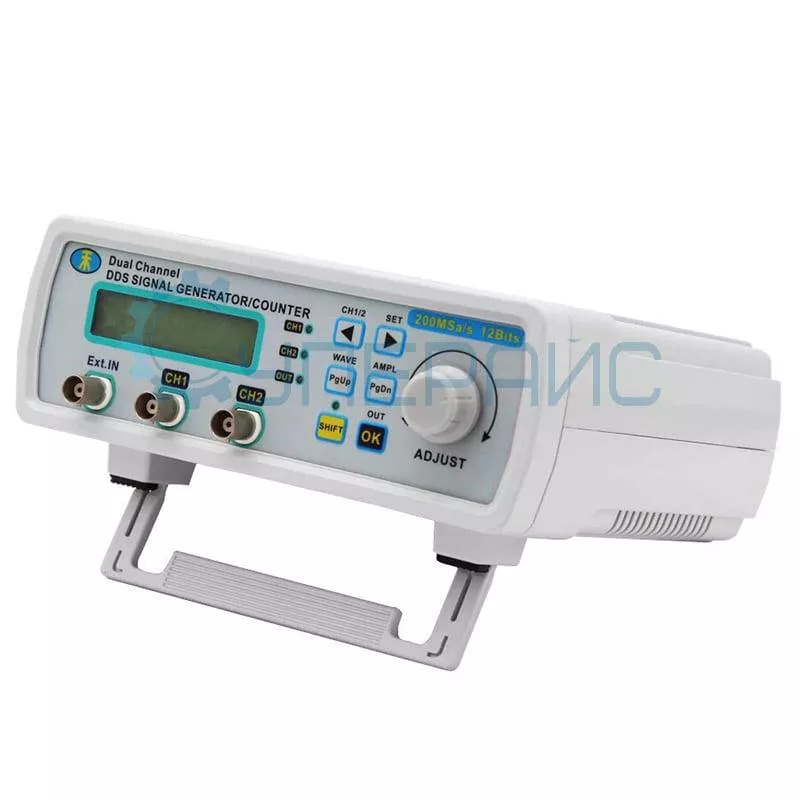

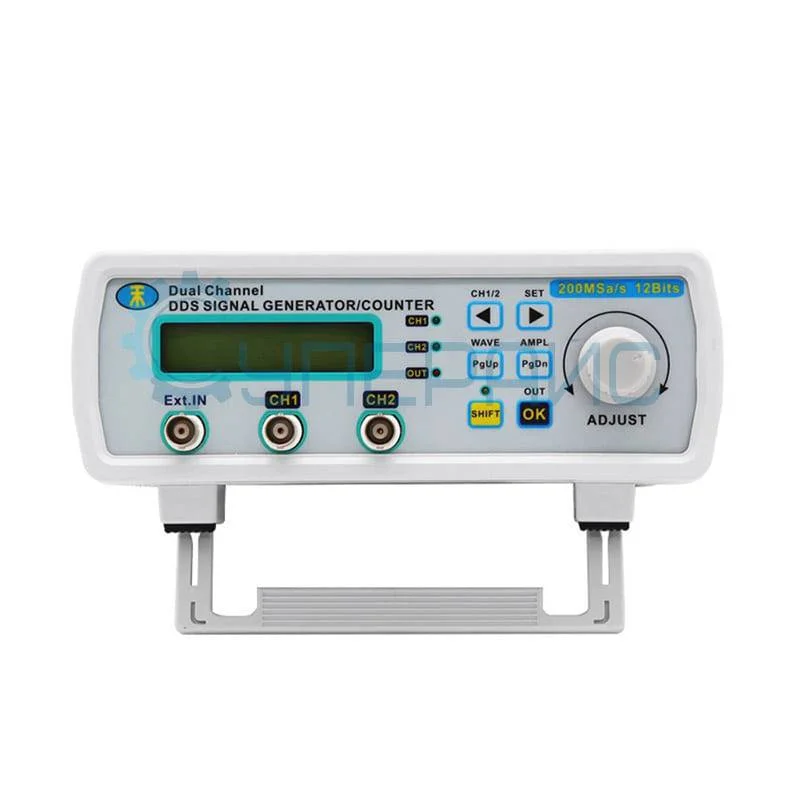

Генератор сигналов JUNTEK MHS-5200A (12 МГц)
6 650 ₽
6 650 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 7 шт.
Артикул (код товара)
5148
Модель (серия)
MHS-5200A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK MHS-5200A
Общие данные
Артикул (код товара)
5148
Производитель (бренд)
Модель (серия)
MHS-5200A
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
12 МГц
Мин. частота
0,01 Гц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Формы сигналов и функции генерации
Виды модуляции
АМ
ЧМ
ФМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Габариты и вес
Вес нетто, кг
Описание JUNTEK MHS-5200A
Технические характеристики генератора сигналов MHS-5200A
| Характеристики генератора сигналов | |
| Полоса пропускания | 0,01 Гц – 12 МГц |
| Типы сигналов | синусоидальная, прямоугольная, треугольная, импульсная, пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм) |
| Диапазоны частот | синусоидальная: 0,01 Гц – 12 МГц прямоугольная: 0,01 Гц – 6 МГц треугольная: 0,01 Гц – 6 МГц пилообразная: 0,01 Гц – 6 МГц TTL цифровой сигнал: 0,01 Гц – 6 МГц сигнал произвольной формы: 0,01 Гц – 6 МГц |
| Длина волны | 2048 точек |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 12 бит |
| Синусоидальный сигнал | |
| Подавление гармоник | ≥ 40 дБ (< 1 МГц) ≥ 35 дБ (1 МГц – 25 МГц) |
| Полное гармоническое искажение | < 0,8% (20 Гц – 20 кГц) |
| Прямоугольный сигнал | |
| Время нарастания/спада | < 20 нс |
| Перекос | 5% |
| Диапазон рабочего цикла | 0,1% – 99,9% |
| TTL/CMOS выход | |
| Время нарастания/спада | ≤ 20 нс |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 – 10 В |
| Сигнал произвольной формы | |
| Память | 1 КБ / 16 групп |
| Частотные характеристики | |
| Разрешение по частоте | 10 мГц |
| Погрешность частоты | ±5 × 10⁻⁶ |
| Стабильность частоты | ±1 × 10⁻⁶ |
| Выходной импеданс | 50 Ом ± 10% |
| Амплитудные характеристики | |
| Диапазон амплитуд | 5 мВ (пик-пик) – 20 В (пик-пик) |
| Разрешение по амплитуде | 1 мВ (пик-пик) (аттенюатор 20 дБ) 10 мВ (пик-пик) (без ослабления) |
| Стабильность амплитуды | ±0,5% (каждые 5 часов) |
| Погрешность амплитуды | ±1% + 10 мВ (1 кГц, 15 В пик-пик) |
| Диапазон смещения | –120% … +120% (соотношение напряжения смещения и амплитуды сигнала) |
| Диапазон регулировки фазы | 0 – 359° |
| Разрешение фазы | 1° |
| Частотомер и счетчик импульсов | |
| Диапазон измерения частоты | gate-time = 10 с: 0,1 Гц – 60 МГц gate-time = 1 с: 1 Гц – 60 МГц gate-time = 0,1 с: 10 Гц – 60 МГц gate-time = 0,01 с: 100 Гц – 60 МГц |
| Диапазон измерения | 0 – 4294967295 |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 0,5 В (пик-пик) – 20 В (пик-пик) |
| Длительность положительного/отрицательного импульса | 10 нс – 10 с |
| Период | 20 нс – 20 с |
| Общие характеристики | |

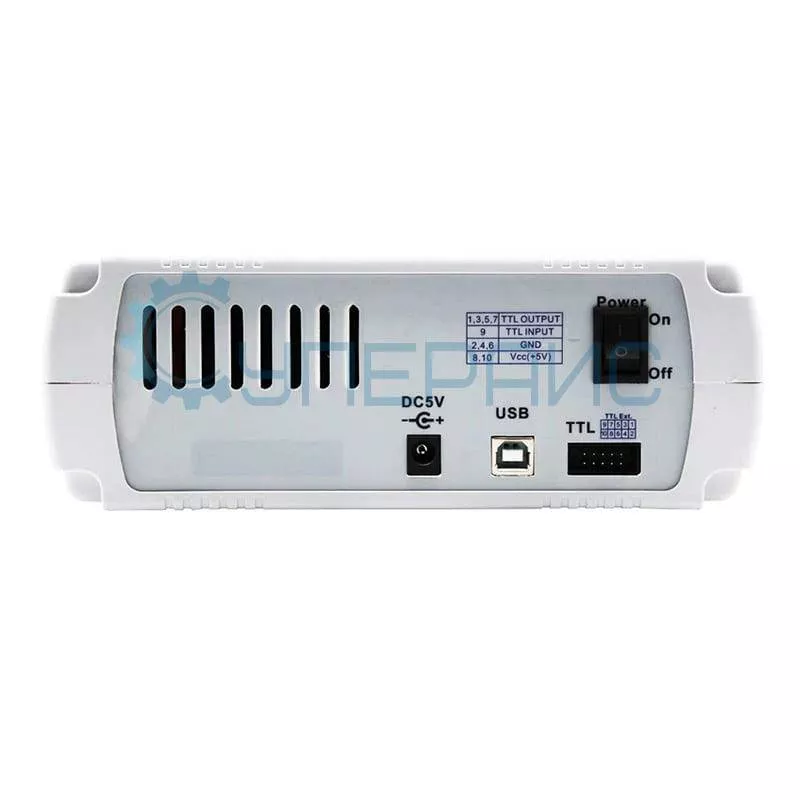

| Интерфейс | USB |
| Скорость соединения | 57600 бит/с |
| Рабочая температура | -10 - 50 °C |
| Рабочая влажность | < 80% |
| Питание | DC 5 В |
| Габариты прибора | 180 × 190 × 72 мм |
| Габариты упаковки | 260 × 215 × 100 мм |
| Вес прибора | 520 г |
| Вес брутто | 950 г |

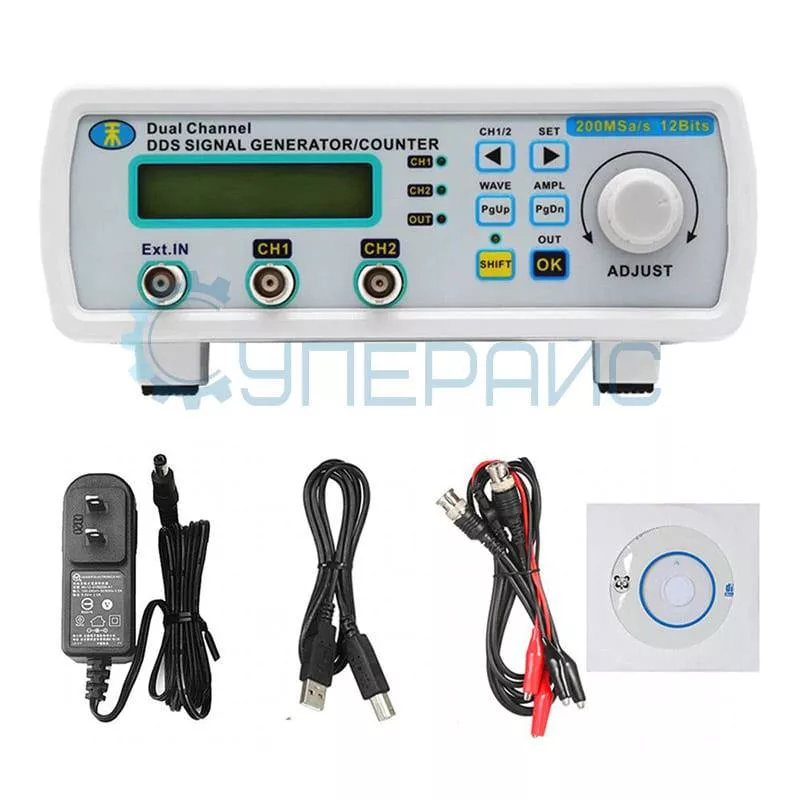

| Комплектация | генератор сигналов MHS-5200A — 1 шт шнур питания — 1 шт TTL модуль — 1 шт USB кабель — 1 шт BNC кабель — 1 шт диск с ПО — 1 шт |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Документация и ПО JUNTEK MHS-5200A
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации для генератора сигналов MHS-5200A
Язык:
Английский
Размер и тип:
1,08 МБ,
PDF
Инструкция по эксплуатации для генератора сигналов MHS-5200A
Язык:
Русский
Размер и тип:
336 КБ,
HTML
HTML
Инструкция по эксплуатации генератора сигналов MHS-5200A
Язык:
Китайский
Размер и тип:
1,45 МБ,
PDF
Программное обеспечение для генератора сигналов MHS-5200A
Язык:
Английский
Версия:
5.01
Размер и тип:
108,8 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы JUNTEK MHS-5200A
Юрий Красовский
25.04.2022 14:50:05
Читал смешанные отзывы, что прибор такой себе, но есть современная модификация в разы лучше, но пока не купишь не поймёшь какая старая, какая новая. Решил рискнуть, дождался доставки, пришел, оказалось продают как раз ту новенькую модель, без старья. На отлично справляется с генерацией меандра, а также треугольной и пилообразной волны, на частотах где-то до 1-3 МГц. Покупкой доволен на все сто.
SUPEREYES.RU
26.04.2022 07:07:03
Юрий Красовский
Читал смешанные отзывы, что прибор такой себе, но есть современная модификация в разы лучше, но пока не купишь не поймёшь какая старая, какая новая. Решил рискнуть, дождался доставки, пришел, оказалось продают как раз ту новенькую модель, без старья. На отлично справляется с генерацией меандра, а также треугольной и пилообразной волны, на частотах где-то до 1-3 МГц. Покупкой доволен на все сто.
Читал смешанные отзывы, что прибор такой себе, но есть современная модификация в разы лучше, но пока не купишь не поймёшь какая старая, какая новая. Решил рискнуть, дождался доставки, пришел, оказалось продают как раз ту новенькую модель, без старья. На отлично справляется с генерацией меандра, а также треугольной и пилообразной волны, на частотах где-то до 1-3 МГц. Покупкой доволен на все сто.
Здравствуйте, Юрий!
Большое спасибо, что нашли время и поделились своими впечатлениями! Обратная связь очень важна для нас. Так мы лучше понимаем потребности наших клиентов!
Очень рады, что генератор сигналов оправдал Ваши ожидания. Здорово, что Вы нашли то, что искали.
Обещаем и дальше радовать Вас качественным сервисом и приятными покупками, приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Павел
06.10.2022 11:17:05
хороший генератор, хватает мне для всех задач. Проверял через осциллограф расхождения по сигналу в районе погрешности, по сигналам в общем всё ок. Еще пробежался по звуковому спектру для выявления повышенной неравномерности в ачх. в целом рабочая лошадка на все 100 :))
SUPEREYES.RU
06.10.2022 17:01:31
Павел
хороший генератор, хватает мне для всех задач. Проверял через осциллограф расхождения по сигналу в районе погрешности, по сигналам в общем всё ок. Еще пробежался по звуковому спектру для выявления повышенной неравномерности в ачх. в целом рабочая лошадка на все 100 )
хороший генератор, хватает мне для всех задач. Проверял через осциллограф расхождения по сигналу в районе погрешности, по сигналам в общем всё ок. Еще пробежался по звуковому спектру для выявления повышенной неравномерности в ачх. в целом рабочая лошадка на все 100 )
Здравствуйте, Павел!
Спасибо, что нашли время поделиться своим опытом покупки.
Мы очень рады, что у вас остались положительные эмоции от заказа!
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь опытом использования приобретаемого у нас оборудования.
Надеемся генератор сигналов станет вашим верным помощником!
Спасибо за доверие. Оставайтесь с нами!
С уважением, Администрация интернет-магазина Суперайс
Павел Васильев
20.01.2025 20:59:59
Цифровой генератор сигналов JUNTEK MHS-5200A нормально справляется справляется со своей задачей. Для своей цены характеристики и комплектация нормальная: БП на 5 вольт, USB кабель для управления с компа, пара кабелей (BNC-крокодил) и плата для TTL сигналов, инструкция и диск с драйверами да софтом. Субъективный минус: устройство подаёт сигнал сразу с момента включения, а между включениями настройки на устройстве сбрасываются. Нетребовательным пользователям к покупке рекомендую.
SUPEREYES.RU
21.01.2025 06:05:16
Цифровой генератор сигналов JUNTEK MHS-5200A нормально справляется справляется со своей задачей. Для своей цены характеристики и комплектация нормальная: БП на 5 вольт, USB кабель для управления с компа, пара кабелей (BNC-крокодил) и плата для TTL сигналов, инструкция и диск с драйверами да софтом. Субъективный минус: устройство подаёт сигнал сразу с момента включения, а между включениями настройки на устройстве сбрасываются. Нетребовательным пользователям к покупке рекомендую.
Здравствуйте, Павел!
Благодарим вас за отзыв. Нам приятно слышать, что устройство соответствует вашим ожиданиям по характеристикам и комплектации.
Мы отметили ваше замечание о подаче сигнала сразу при включении и сбросе настроек между сеансами. Эти особенности действительно стоит учитывать при работе с устройством.
Спасибо, что рекомендуете генератор другим пользователям! Желаем вам успешной работы с оборудованием!
С уважением, Администрация магазина Суперайс
