Цифровой генератор сигналов MYWAVE MFG-3015CH
Код товара: 26587
Гарантия 12 месяцев
О товаре 32 формы сигналов
Количество каналов: 1
Диапазон частот: от 1 Гц до 15 МГц
Частота дискретизации: 100 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 32 формы сигналов
Количество каналов: 1
Диапазон частот: от 1 Гц до 15 МГц
Частота дискретизации: 100 МВыб/с
Технические характеристики MYWAVE MFG-3015CH
| Выходные каналы | 1 |
| Форма сигнала | 32 сигнала: синусоидальная , прямоугольная, треугольная, зубчатая волна |
| Частота дискретизации | 100 Мвыб/с |
| Разрешение по амплитуде | 8 бит |
| Гармоническое сопротивление синусоидальной волны | > 40 дБн (< 1 МГц), > 35 дБн (1 - 20 МГц) |
| Полное искажение синусоидальной волны | <1% (20 Гц - 200 КГц) |
| Время подъема прямоугольной волны | < 35 нс |
| Рабочий цикл прямоугольной волны | 1 - 99% |
| Язык интерфейса | упрощенный китайский, традиционный китайский, английский |
| Частотные характеристики | |
| Диапазон частот |
Синусоидальная волна: 1 Гц - 15 МГц Прямоугольная волна: 1 Гц - 5 МГц Другие формы сигнала: 1 Гц - 1 МГц |
| Разрешение по частоте | 1 Гц |
| Точность частоты | ±(5 * 10^-5) |
| Стабильность частоты | ±(5 * (10^-6) / 3) |
| Амплитудные характеристики | |
| Диапазон амплитуды |
2 mVpp - 20 Vpp: 1 мкГц - 10 МГц (высокий импеданс) 2 mVpp - 15Vpp: 10 МГц - 15 МГц (высокий импеданс) 2 mVpp - 8 Vpp: 15 МГц - 20 МГц (высокий импеданс) |
| Амплитудное разрешение | 20 mVpp, 2 mVpp |
| Точность амплитуды | ±(1% + 2 mVrs) |
| Стабильность амплитуды | ±0,5% |
| Выходной импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон смещения | ±10 В |
| Разрешение смещения | 20 мВ |
| Точность смещения | ±(1% + 20 мВ) |
| Характеристики сканирования | |
| Тип сканирования | частотная развертка, амплитудная развертка |
| Время сканирования | 100 мс - 900 с |
| Направление сканирования | прямое, обратное, в обе стороны |
| Режим сканирования | линейный, логарифмический |
| Способ сканирования | ручной, автоматический |
| Общие характеристики | |
| Дисплей | 3,5” TFT ЖК-экран |
| Входное напряжение | 100 - 220 В: 45 - 65 Гц |
| Рабочая температура | 0 - 40°C, влажность <80% |
| Габариты | 385 х 260 х 110 мм |
| Вес нетто | 3,5 кг |
| Комплектация | генератор сигналов MYWAVE MFG-3015CH - 1 шт |

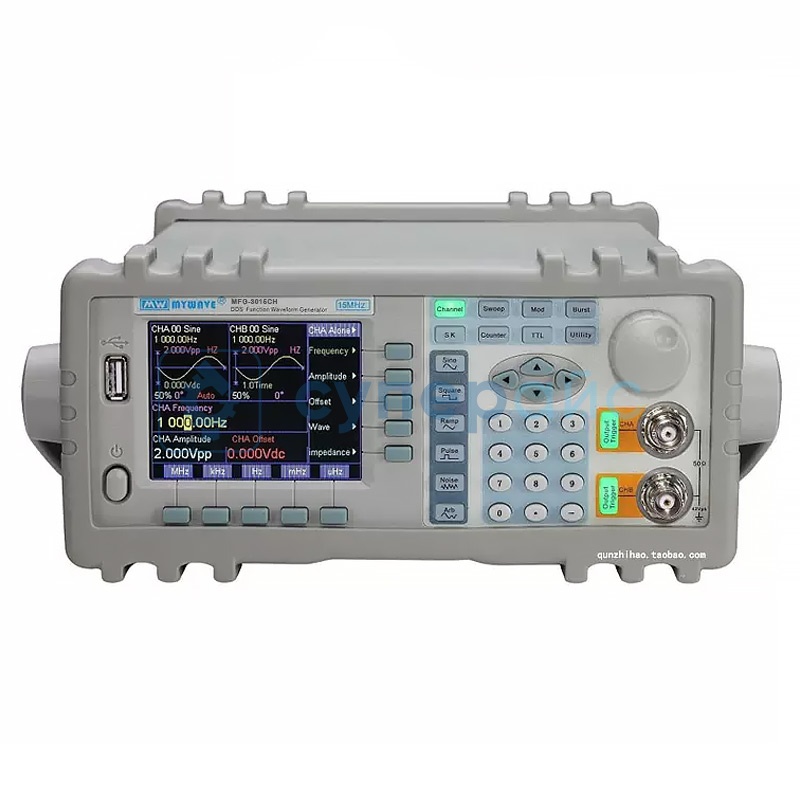

Генератор сигналов MYWAVE MFG-3015CH
MYWAVE MFG-3015CH - это цифровой генератор сигналов, 1 канал которого обуславливает подключение к внешнему оборудованию. Прибор предназначен для создания электрических импульсов разной формы. Доступны синусоидальные, прямоугольные, треугольные, зубчатые типы волн, которые формируются для выполнения профессиональных измерительных задач. Ниже даём ответы на главные вопросы о модели.
Как организовано управление?
Выбор из трех языков делает интерфейс устройства понятной средой для специалистов из разных стран. Поддерживаются английский, упрощенный и традиционный китайский. Панель управления разработана с учетом требований эргономики. ЖК-экран может отображать цифры и графическую информацию.
Какие технические параметры заложены в конструкцию?
Базовая особенность, которой обладает этот генератор сигналов - 32 сигнала, предусмотренные для тех или иных рабочих сценариев. Частота дискретизации составляет 100 Мвыб/с. Установка амплитуды производится с разрешением 8 бит. Можно выбрать линейный или логарифмический режим сканирования.
Где применяется такая техника?
Модель можно использовать в научных лабораториях для проведения исследований. Разработчикам такое оснащение помогает создавать прототипы электронных компонентов. Студенты изучают принципы работы с измерителями на практических занятиях. Подходит для тестирования электронного оборудования в сервисных центрах.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
