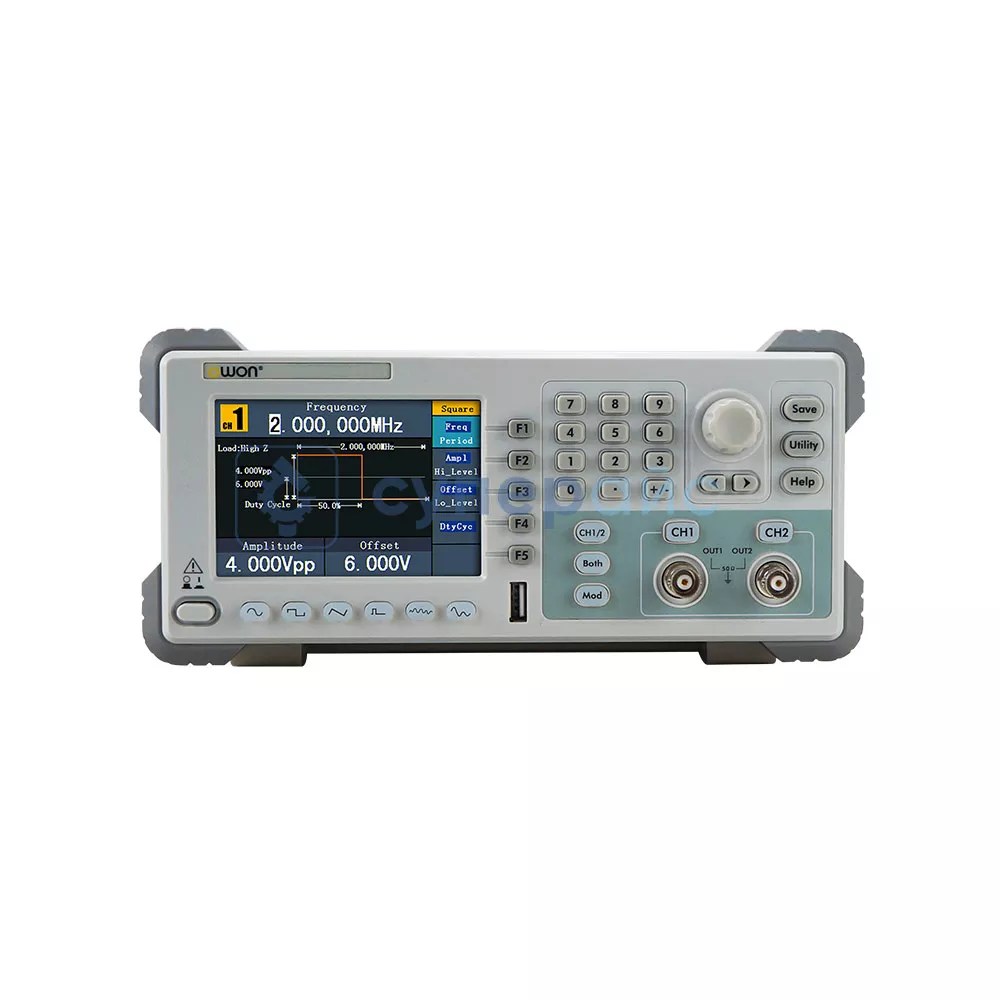

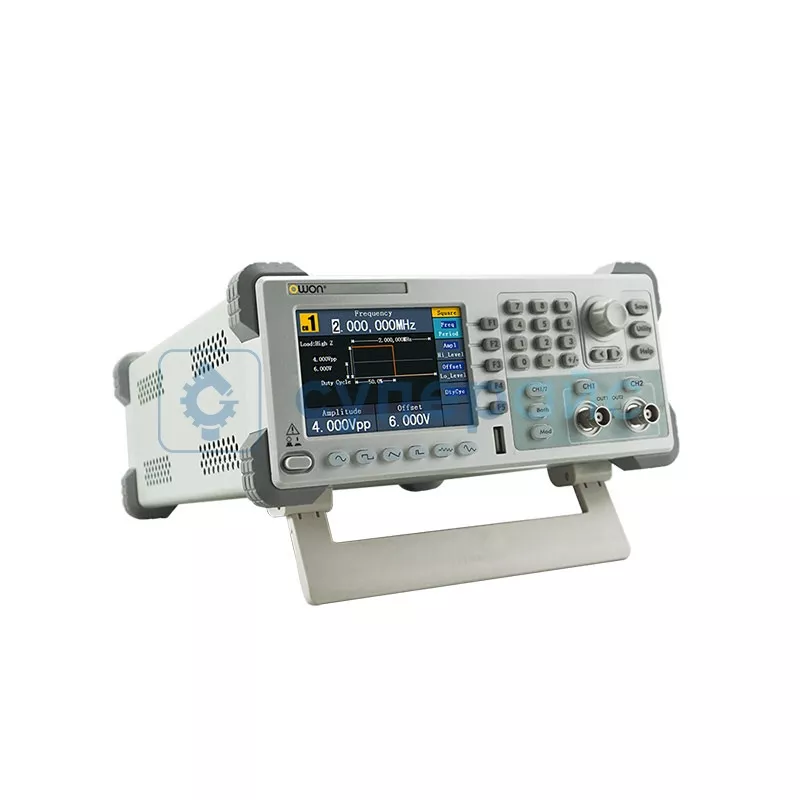

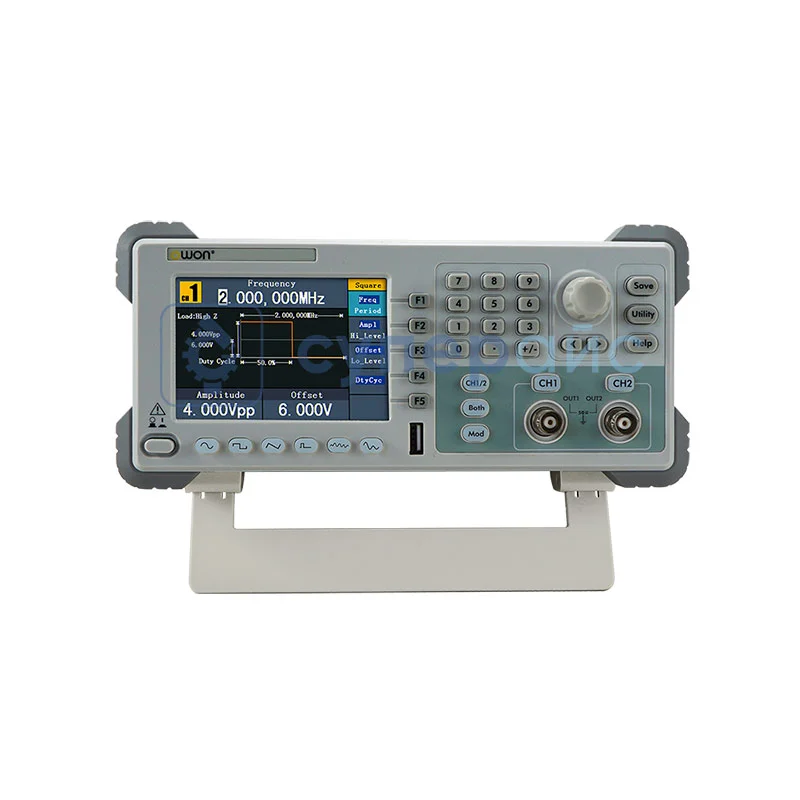

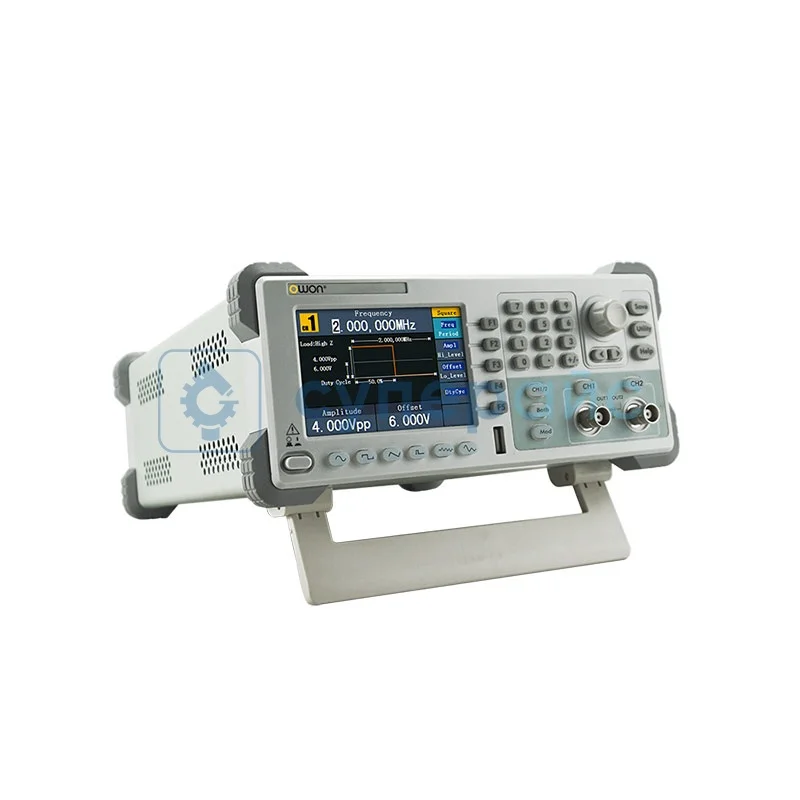

Генератор сигнала OWON AG1012F
28 290 ₽
28 290 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21634
Модель (серия)
AG1012F
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON AG1012F
Артикул (код товара)
21634
Модель (серия)
AG1012F
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
24
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор шума
функциональный генератор сигналов произвольных форм
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
10 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
3
Сложность
2
Показать больше
Показать меньше
Описание OWON AG1012F
Технические характеристики OWON AG1012F
| Количество каналов | 2 |
| Частотный выход | 10 МГц |
| Частота дискретизации | 125 МС / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синус, квадрат, импульс, линейное изменение и шум |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 10 МГц |
| Квадрат | 1 мкГц - 5 МГц |
| Пульс | 1 мкГц - 5 МГц |
| Рампа | 1 мкГц - 1 МГц |
| Шум | 25 МГц (-3 дБ) (типично) |
| Арб | 1 мкГц - 10 МГц |
| Амплитуда | |
| Амплитуда |
1 мВ (размах) - 10 В (размах) (50 Ом); 1 мВ (размах) - 20 В (высокое сопротивление) |
| Разрешение | 1 мВ или 4 цифры |
| Диапазон смещения постоянного тока (AD+DC) | ± 5 В (50 Ом), ± 10 В (высокое сопротивление) |
| Диапазон смещения постоянного тока | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом (типичное) |
| Произвольная форма сигнала | |
| Длина волны | от 2 до 8 тыс. баллов |
| Энергонезависимая память | 64 Мбайт |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, FSK, ASK, PSK, развертка и пакетный режим |
| Частота модуляции | от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц) |
| Частотомер | есть |
| Функция | частота, период, + ширина, - ширина, + обязанность и - нагрузка |
| Диапазон частот | 100 МГц ~ 200 МГц |
| Разрешение по частоте | 6 цифр / с |
| Модуль усилителя мощности (опционально) | |
| Входное сопротивление | 50 кОм |
| Максимальное входное напряжение | 2,2 В |
| Максимальное выходное напряжение | 22 Впп |
| Скорость нарастания выходного сигнала | 10 В / мкс |
| Максимальная выходная мощность | 10 Вт |
| Общие характеристики | |
| Дисплей | 4-дюймовый (480 x 320 пикселей) ЖК-дисплей |
| Вход | вход / выход внешнего эталонного тактового сигнала |
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) |
| Габариты изделия | 235 х 110 х 295 мм |
| Габариты упаковки | 440 х 155 х 310 мм |
| Вес нетто | 3 кг |
| Вес брутто | 4,25 кг |
| Комплектация |
генератор сигнала OWON AG1012F – 1 шт; кабель питания - 1 шт; компакт диск - 1 шт; руководство пользователя - 1 шт; USB кабель - 1 шт; Q9 кабель - 1 шт |
Высокочастотный генератор OWON AG1012F
Генератор сигналов высокочастотный OWON AG1012F — устройство, способное генерировать импульсы с разнообразными формами волн. Оборудованный двумя выходными каналами и USB-интерфейсом, он предоставляет обширный функционал для работы с электронными устройствами или радиоэлектроникой.
Преимущества прибора
Это двухканальное устройство, которое позволяет одновременно генерировать два различных сигнала. Это полезно при тестировании и отладке сложных электронных схем. Особенности модели:
- Имеет USB-порт для цифровой связи с компьютером или другими устройствами.
- Поддерживает генерацию сигналов разных форм, таких как синусоидальные, прямоугольные, треугольные и другие.
- Широкий диапазон частот позволяет использовать устройство для разных инженерных целей, включая тестирование, измерения, настройку оборудования и другие задачи.
- Пользователи могут легко настраивать выходные параметры с помощью интуитивно понятного интерфейса.
- Устройство гарантирует точную генерацию всех поддерживаемых форм сигналов, что важно для технических исследований или экспериментов.
- Имеет компактные размеры с небольшим весом, что делает его удобным для переноски и использования в разных условиях.
- Оборудован информативным 4-дюймовым ЖК-дисплеем разрешением 480x320 пикселей, который упрощает локальную установку параметров и контроль режима работы.
Благодаря функциональным возможностям, аппарат применяется в различных областях: от электроники или радиосвязи до научных исследований и образования.
Генератор OWON AG1012F — надёжный и гибкий инструмент для работы с высокочастотными сигналами, который подойдёт как опытным инженерам, так и начинающим электронщикам или радиолюбителям.
Обзорная таблица генераторов сигналов OWON
| Характеристики | AG1012F | AG1022F | AG2062F |
| Количество каналов | 2 | ||
| Частотный выход | 10 МГц | 25 МГц | 60 МГц |
| Частота дискретизации | 125 МС / с | 300 МС / с | |
| Основные формы сигналов | синус, квадрат, импульс, линейное изменение и шум | ||
| Вертикальное разрешение | 14 бит | ||
| Поддержка SCPI | есть | ||
| Дисплей | 4-дюймовый (480 x 320 пикселей) ЖК-дисплей | ||
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) | ||
Документация и ПО OWON AG1012F
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов OWON серии AG-F
Язык:
Русский
Размер и тип:
1,19 МБ,
pdf
