Генератор сигналов JUNCE JDS2900 - 50M (2 канала х 50 МГц)
Код товара: 2444
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: от 0,01 мкГц 50 МГц (для синуса)
Частота дискретизации: 266 МВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: от 0,01 мкГц 50 МГц (для синуса)
Частота дискретизации: 266 МВыб/с
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS2900-50M
Характеристики генератора сигналов | |
Характеристики сигнала | |
Количество каналов | 2 |
Полоса пропускания | 50 МГц |
Частота дискретизации | 266 МВыб/с |
Форма сигналов |
синусоидальная, меандр, импульсная (коррекция рабочего цикла), треугольная, пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм) |
Длина волны | 2048 точек |
Вертикальное разрешение | 14 бит |
Синус | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) | |
Квадрат | перекос: ≤ 5 % |
Импульс | диапазон рабочего цикла: 0,1 % - 99,9 % |
Пила | линейность≥ 98 % (0,01 Гц + 10 кГц) |
Память |
100 групп (от 00 до 99 (при вкл. питания загружается позиция 00) |
Характеристики частоты | |
Диапазоны частот |
синус: 0,01 мкГц - 50 МГц квадрат: 0,01 мкГц - 15 МГц треугольник: 0,01 мкГц - 15 МГц импульс: 0,01 мкГц - 6 МГц CMOS/TTL цифровой сигнал: 0,01 мкГц - 6 МГц сигнал произвольной формы: 0,01 мкГц - 6 МГц |
Время нарастания сигнала | ≤ 15 нс |
Диапазон регулировки длительности импульс | 30 нс - 4000 с |
Разрешающая способность по частоте |
минимум: 0,01 мкГц |
Точность частоты |
± 20 ppm |
Стабильность частоты | ±1 ppm / 3ч |
Характеристики амплитуды | |
Диапазон выходной амплитуды |
2mVpp-5Vpp |
Частота | ≥ 30 МГц |
Разрешающая способность по амплитуде |
1 мВ |
Стабильность амплитуды | ± 0,5% / 5 ч |
Выходной импеданс | 50 Ом ± 10% (типичный) |
Защита выхода |
выходы выдерживают короткое замыкание в течение 60 с |
Смещение по постоянному току |
амплитуда выходного сигнала: от 0 В до 0,4 В диапазон регулировки смещения: -0,25 В - 0,25 В разрешение смещения: 0,01 В |
Фаза колебаний |
диапазон регулировки фазы 0 - 359,9° разрешение фазы: 0,1 ° |
Выход TTL / COMS |
низкий уровень: 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
Характеристики частотомера и счетчика импульсов |
|
Диапазон измерения частоты |
1 Гц - 100 МГц |
Диапазон измерения |
0 - 4294967295 |
Совмещенный режим |
2 вида режима сопряжения, DC и AC |
Режим подсчета |
ручной |
Диапазон входного сигнала |
2mVpp-20Vpp |
Длительность положительного / отрицательного импульса | 0,1 нс - 20 с |
Период |
0,1 нс - 20 с |
Характеристики генератора качающейся частоты | |
Каналы | CH1 или CH2 |
Тип развертки | линейная развертка, логарифмическая развертка |
Длительность периода изменения частоты |
0,1 с - 999,9 с |
Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
Режимы свипирования | вверх, вниз, вверх-вниз |
Характеристики генератора пачки импульсов | |
Количество импульсов | 1 - 1048575 |
Общие характеристики | |
Дисплей |
диагональ 2,4 дюйма, цветной (TFT), 320 × 240 пикселей |
Языки меню | английский |
Интерфейсы |
USB, UART с уровнями TTL для удобства пользовательских экспериментов |
Питание |
DC 5 В ± 0,5 В |
Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
Индикация событий | включения и выключения пользователем |
Габариты |
146 х 96 х 56 мм |
Вес нетто | 420 г |

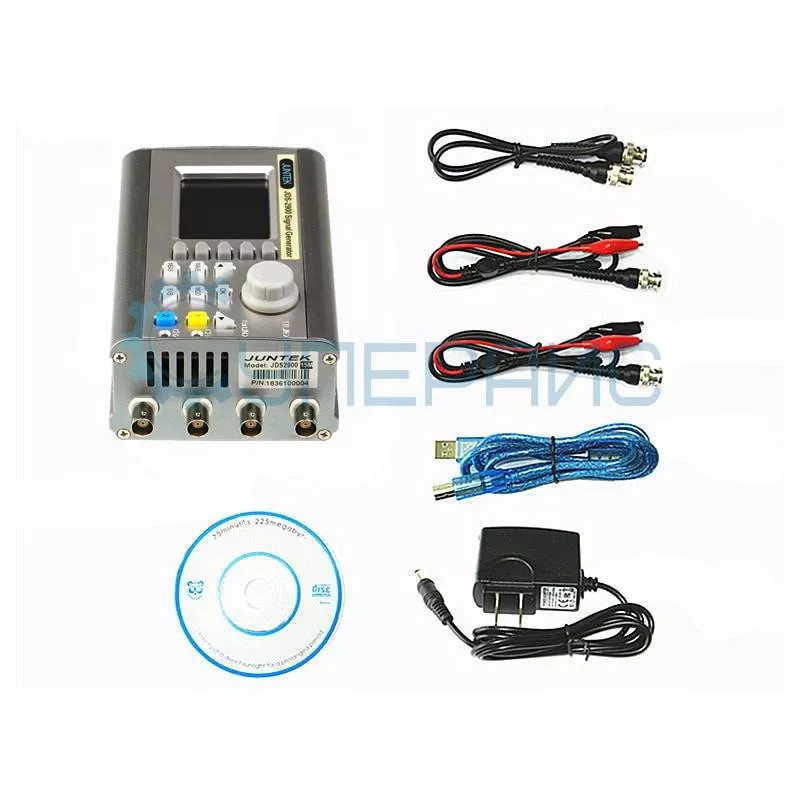

Комплектация | генератор сигналов JUNCE JDS2900-50M – 1 шт |
сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 2 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт |
|
Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |

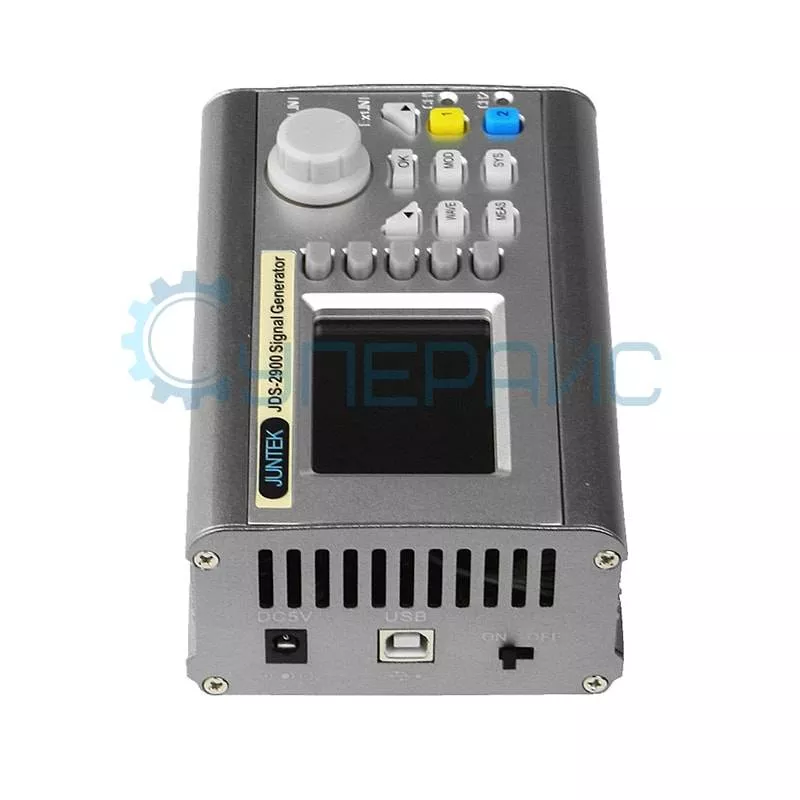

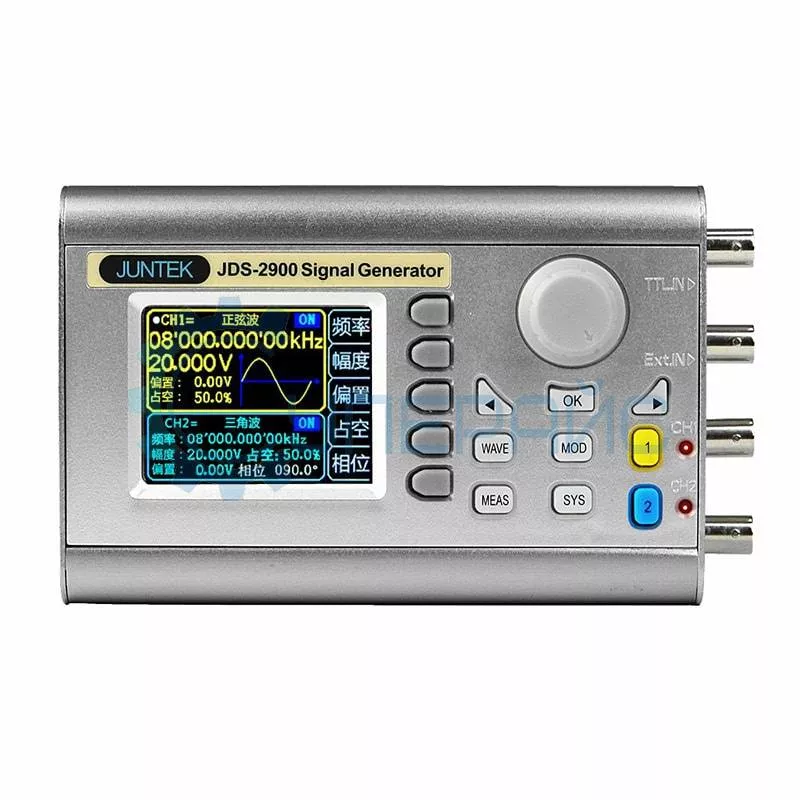

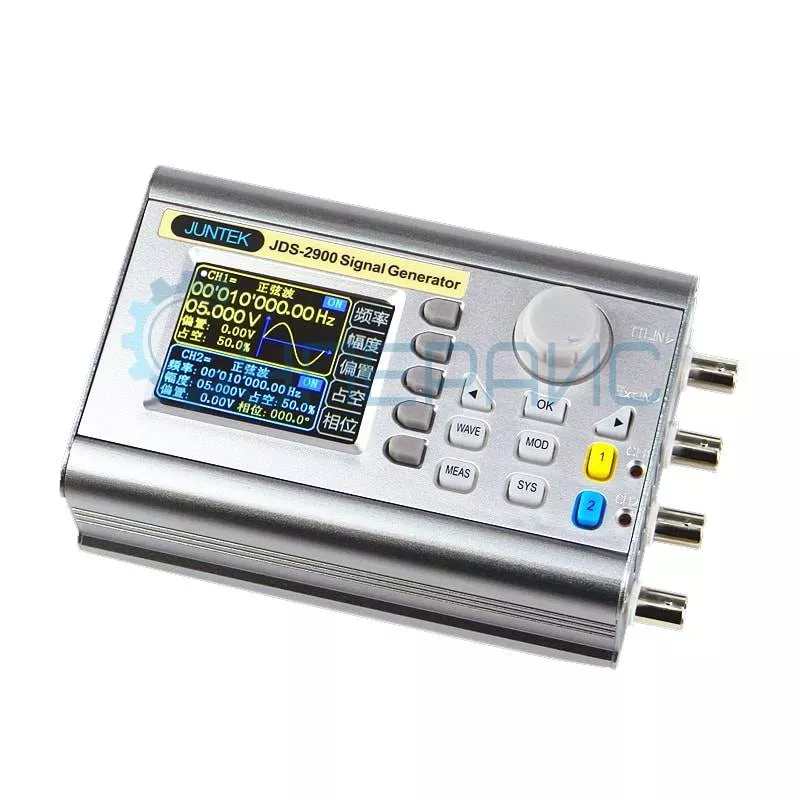

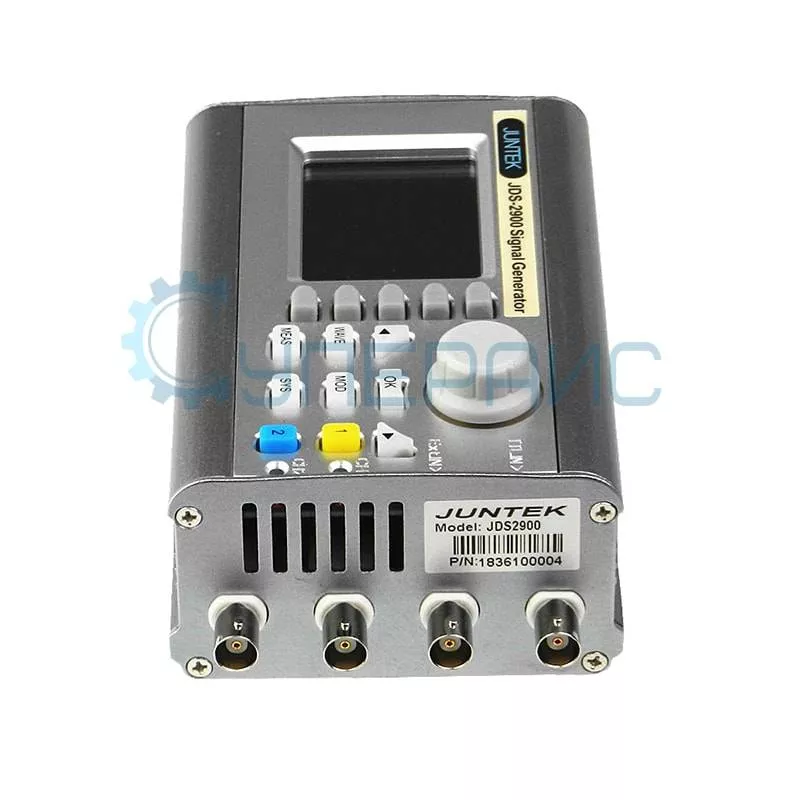

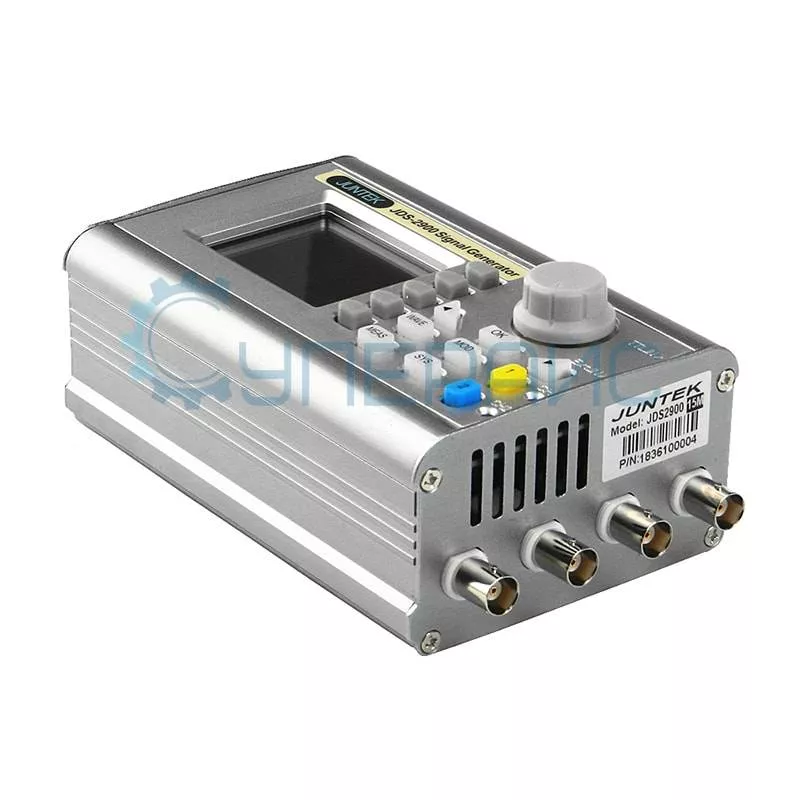

Генератор сигналов JUNCE JDS2900 - 50M - малогабаритный портативный генератор сигналов прямого синтеза (DDS) с полосой пропускания до 50 МГц и частотой дискретизации 266 МВыб/с. Прибор предназначен для генерирования синусоидальных, прямоугольных, треугольных, импульсных сигналов, сигналов произвольных форм, а также поддерживает возможности генератора качающейся частоты. Генератор имеет функцию модуляции амплитуды и функции развертки по частоте, два полностью функциональных и независимых друг от друга канала, память формы сигнала 2048 точек. Это отличный измерительный прибор с продолжительным сроком службы, сочетающий в себе высокие технические характеристики с компактностью, обеспечивая тем самым удобство применения. Генератор сигналов произвольной формы имеет различные области применения, включая проектирование и тестирование электронной аппаратуры, моделирование работы датчиков. Особенно заинтересует для инженеров-разработчиков электроники и энтузиастов, работников научно-исследовательских институтов и промышленных предприятий.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
