Двухканальный генератор сигнала OWON XDG2100
Код товара: 21636
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Вертикальное разрешение 14 бит
Количество каналов: 2
Частотный выход: 100 МГц
Частота дискретизации: 500 МС / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Вертикальное разрешение 14 бит
Количество каналов: 2
Частотный выход: 100 МГц
Частота дискретизации: 500 МС / с
Технические характеристики OWON XDG2100
| Количество каналов | 2 |
| Частотный выход | 100 МГц |
| Частота дискретизации | 500 МС / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI и LabVIEW | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 100 МГц |
| Квадрат | 1 мкГц - 30 МГц |
| Пульс | 1 мкГц - 25 МГц |
| Рампа | 1 мкГц - 3 МГц |
| Шум | 100 МГц (-3 дБ) (типично) |
| Произвольная форма | 1 мкГц - 15 МГц |
| Гармонический | 1 мкГц - 50 МГц |
| Точность | ± 2 ppm, 25 °C ± 5°C |
| Длина сигнала | 2 балла - 10 миллионов баллов |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах)（≤ 25 МГц); 1 мВ (размах) - 5 В (размах) (≤60 МГц); 1 мВ (размах) - 2,5 В (размах) (≤ 100 МГц) |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, DSB-AM, QPSK, SUM, BPSK, PWM, развертка и пакетный режим |
| Частотомер | есть |
| Функция | частота, период, +ширина, -ширина, +нагрузка и -нагрузка |
| Диапазон частот | 100 МГц - 200 МГц |
| Разрешение по частоте | 7 цифр / с |
| Ввод, вывод | |
| Режим ввода | частотомер, вход внешней модуляции, вход внешнего триггера, выход внутренней тактовой частоты, вход/выход внешней опорной тактовой частоты |
| Общие характеристики | |
| Дисплей | 7-дюймовый (800 x 480 пикселей) ЖК-дисплей |
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) |
| Габариты изделия | 340 х 177 х 90 мм |
| Габариты упаковки | 410 х 180 х 290 мм |
| Вес нетто | 2,3 кг |
| Вес брутто | 3,45 кг |
| Комплектация |

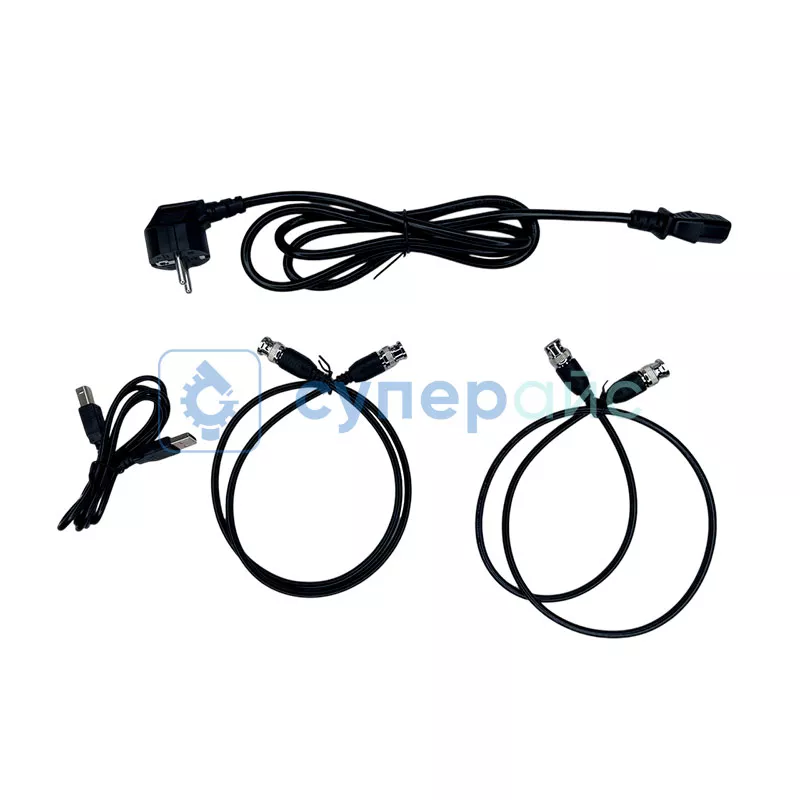

генератор сигнала OWON XDG2100 - 1 шт Q9 кабель - 2 шт USB кабель - 1 шт кабель питания - 1 шт оптический диск - 1 шт руководство пользователя - 1 шт |
Устройство генерации сигнала OWON XDG2100

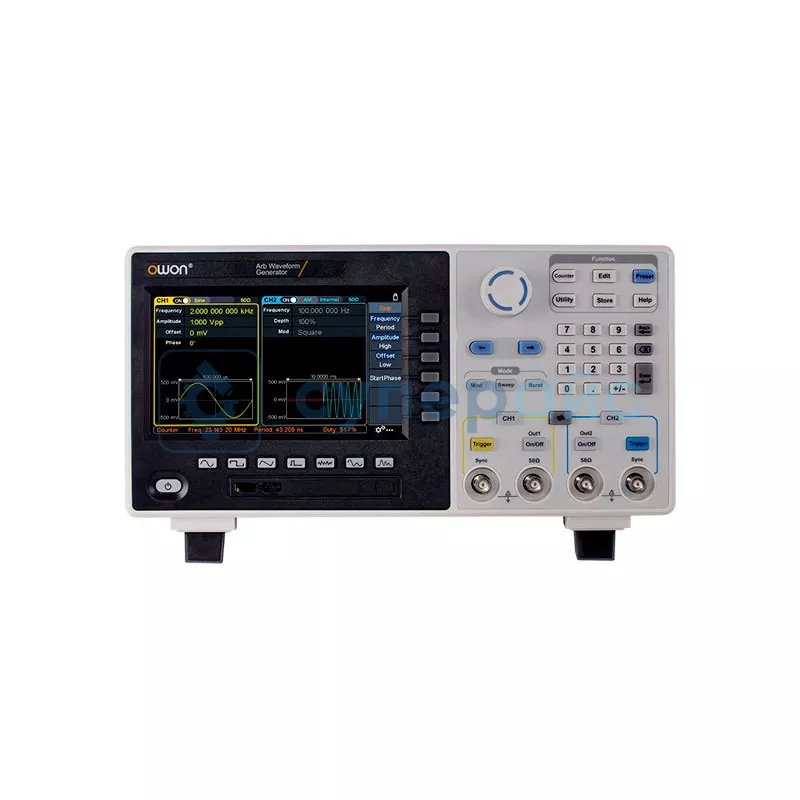

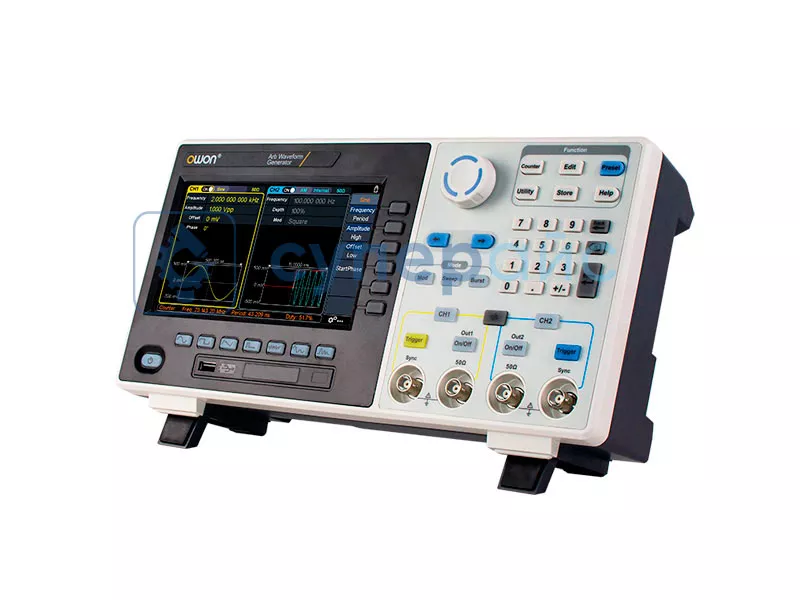

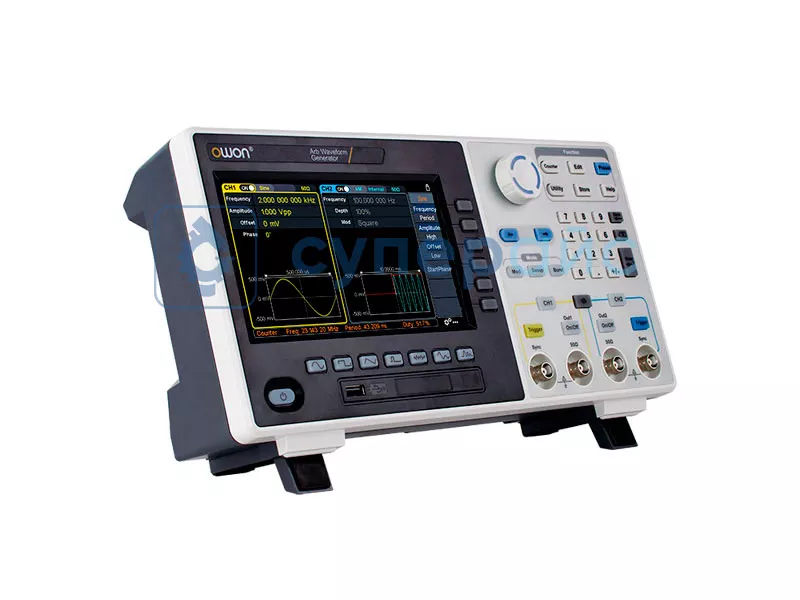

OWON XDG2100 представляет собой двухканальное устройство генерации электрических сигналов различной формы. Корпус прибора оснащен физическими кнопками и ручкой-регулятором на лицевой панели. Это упрощает управление, делая его интуитивно понятным для пользователя. Частотный выход 100 МГц даёт возможность работать с обширным списком компонентов.
Такой генератор сигналов, 2 канала которого обуславливают одновременное формирование разных сигналов, необходим для тестирования и отладки электронных устройств. Частота дискретизации 500 МС/с способствует точному воспроизведению сложных форм. Поддерживаются стандартные формы волны (синусоидальная, прямоугольная и другие), а также произвольная сигнальная форма.
Этот генератор сигналов 100 мгц подойдёт для:
- тестирования высокочастотных схем;
- калибровки измерительного оборудования;
- моделирования в реальных условиях.
Вертикальное разрешение 14 бит обуславливает высокую точность воспроизведения амплитуды. Возможны такие виды модуляции, как AM и FM, а также другие.
Встроенный частотомер используют для измерения частоты внешних сигналов. Разнообразие интерфейсов помогает легко интегрировать модель в измерительные комплексы.
XDG2100 поможет пользователям:
- разрабатывать и тестировать новые образцы электроники;
- обучать студентов;
- проводить научные исследования;
- контролировать качество на производстве;
- ремонтировать и обслуживать оборудование.
Обзорная таблица генераторов сигналов OWON серии XDG2000
| Характеристики | XDG2100 | XDG2080 | XDG2060 | XDG2035 |
| Диапазон частот | 1 мкГц - 100 МГц | 1 мкГц - 80 МГц | 1 мкГц - 60 МГц | 1 мкГц - 35 МГц |
| Частота дискретизации на канал | 500 МС / с | |||
| Минимальная частота, Гц | 0.000001 | |||
| Вид | Настольный (стационарный) | |||
| Количество каналов | 2 | |||
| Вертикальное разрешение (по амплитуде) | 14 бит | |||
| Виды модуляции | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | |||
| Диагональ встроенного дисплея (размер), дюйм | 7 | |||
| Интерфейс передачи данных | USB-хост и USB-устройство, RS232 (опция) | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
