Генератор сигналов произвольной формы OWON XDG3202
93 690 ₽
93 690 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24614
Модель (серия)
XDG3202
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDG3202
Артикул (код товара)
24614
Модель (серия)
XDG3202
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
24
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
200 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,5
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание OWON XDG3202
Технические характеристики OWON XDG3202
| Количество каналов | 2 |
| Частотный выход | 200 МГц |
| Частота дискретизации | 1,25 Гвыб / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая |
| Произвольная форма сигнала | Sinc, экспоненциальный рост, экспоненциальный спад, электрокардиограмма, Гауссов импульс, полуположительный, Лоренц, двойное аудио, постоянное напряжение — всего более 150 видов. |
| Поддержка SCPI и LabVIEW | есть |
| Функция хранения осциллограмм | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 200 МГц |
| Квадрат | 1 мкГц - 50 МГц |
| Пульс | 1 мкГц - 25 МГц |
| Рампа | 1 мкГц - 5 МГц |
| Гармонический | 1 мкГц - 100 МГц |
| Шум (-3 дБ, типично) | 120 МГц |
| Произвольная форма |
встроенная форма сигнала: 1 мкГц - 15 МГц; определяемая пользователем форма сигнала: 1 мкГц - 50 МГц |
| Точность | ± 1 ppm, 0 - 40 °C |
| Длина сигнала | 1 М |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах) (≤ 40 МГц); 1 мВ (размах) - 5 В (размах) (≤ 80 МГц); 1 мВ (размах) - 2,5 В (размах) (≤ 120 МГц); 1 мВ (размах) - 1 В (размах) (≤ 200 МГц) |
| В разомкнутую цепь или с высоким Z |
2 мВ (размах) - 20 В (размах) (≤ 40 МГц); 2 мВ (размах) - 10 В (размах) (≤ 80 МГц); 2 мВ (размах) - 5 В (размах) (≤ 120 МГц); 2 мВ (размах) - 2 В (размах) (≤ 200 МГц) |
| Разрешение | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом |
| Смещение постоянного тока |
диапазон (50 Ом): ± (5 В пик – амплитуда В пик / 2); диапазон (высокое Z, разомкнутая цепь): ± (10 В пик – амплитуда В пик / 2); точность: ± (1% от |настройки| + 1 мВ + амплитуда Vpp x 0,5 %); разрешение: 1 мВ или 4 цифры |
| Чистота синусоидального спектра | |
| Гармонические искажения, типовые (0 дБ) |
постоянный ток - 1 МГц: <- 65 дБц; 1 - 10 МГц: <- 60 дБц; 10 - 120 МГц: <- 50 дБц; 120 - 200 МГц: <- 45 дБц |
| Полное гармоническое искажение | <0,05 %, от 10 Гц до 20 кГц, 1 В (размах) |
| Ложные (негармонические), типичные (0 дБ) |
≤ 10 МГц: <-70 дБц; > 10 МГц: <- 70 дБц + 6 дБ / октава |
| Фазовый шум, типичный (0 дБм, отклонение 10 кГц) | 10 МГц: ≤- 110 дБц / Гц |
| Квадрат | |
| Время нарастания / падения | < 5 нс |
| Перерегулирование | < 3 % |
| Рабочий цикл | 50 % (фиксированная) |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Пульс | |
| Ширина импульса | 12 нс – 1000 кс |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Рампа | |
| Линейность | < 0,1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Гармонический | |
| Гармонический порядок | ≤ 16 |
| Гармонический тип | четный, нечетный, все, пользователь |
| Гармоническая амплитуда | может быть установлен для всех гармоник |
| Гармоническая фаза | может быть установлен для всех гармоник |
| Произвольный | |
| Длина сигнала | 2 балла - 1 миллион баллов |
| Вертикальное разрешение | 14 бит |
| Минимальное время нарастания/спада | < 7 нс |
| Джиттер (среднеквадратичное значение) | 7 нс |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0,0% - 100,0% |
| Модулирующая частота | 2 мГц – 100 кГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Модулирующая частота | 2 мГц – 100 кГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 180° |
| Модулирующая частота | 2 мГц - 100 кГц |
| PWM | |
| Форма сигнала несущей | пульс |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение ширины | 0 - минимум (скважность импульсов, 100% - скважность импульсов) |
| Модулирующая частота | 2 мГц - 100 кГц |
| FSK / 3FSK / 4FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| OSK | |
| Форма сигнала несущей | синусоидальный |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| BPSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с, ± 0,1 % |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный, пульс |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Частотомер | |
| Функция | период частоты, +ширина, -ширина, рабочий цикл |
| Диапазон частот | 100 мГц - 200 МГц |
| Разрешение по частоте | 7 цифр |
| Общие характеристики | |
| Дисплей | 8-дюймовый (800 x 600 пикселей) ЖК-дисплей |
| Ввод / вывод | частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала |
| Интерфейс | USB-хост, USB-устройство и LAN |
| Габариты изделия | 340 х 177 х 90 мм |
| Габариты упаковки | 410 х 180 х 290 мм |
| Вес брутто | 3,6 кг |

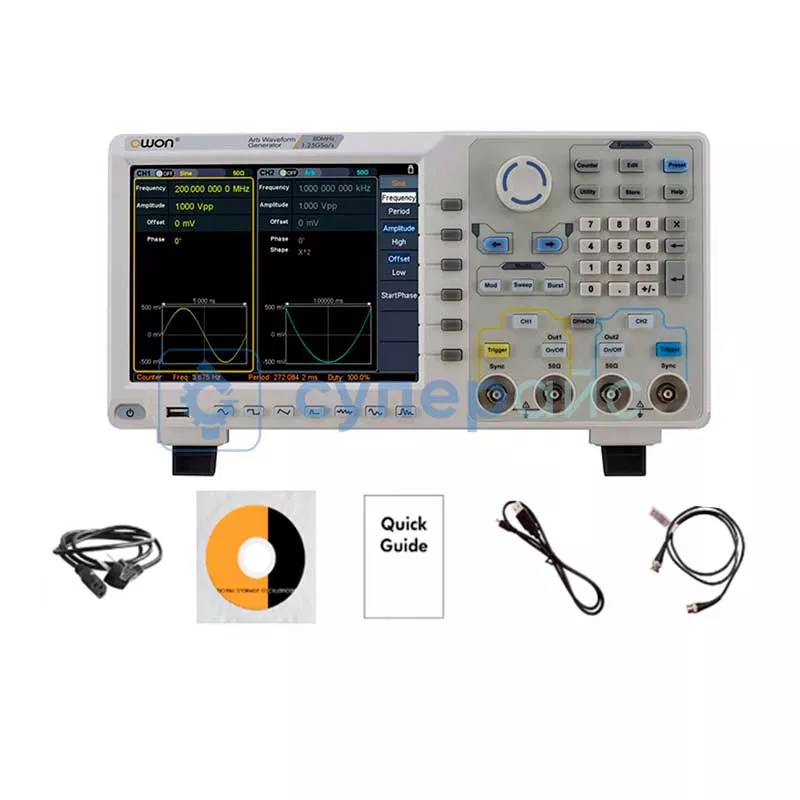

| Комплектация |
генератор сигнала OWON XDG3202 - 1 шт; Q9 кабель - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; оптический диск - 1 шт; руководство пользователя - 1 шт |
| Совместимость |
Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Генератор сигналов OWON XDG3202: Мощность и Гибкость в Одном Корпусе
Генератор сигналов OWON XDG3202 сочетает профессиональные возможности с интуитивным управлением. Этот двухканальный прибор с частотным выходом 200 МГц – решение для лабораторий, сервисных центров и образовательных учреждений. Его особенность – способность создавать как стандартные, так и сложные произвольные формы сигналов с исключительной точностью.
Почему выбирают XDG3202:
- Универсальность генерации: От простых синусоид до сложных медицинских сигналов (ЭКГ) и цифровых последовательностей – более 150 форм волн в памяти прибора
- Параллельная работа двух каналов: Одновременная генерация разных сигналов для тестирования взаимодействия компонентов
- Идеальная детализация: Частота дискретизации 1,25 Гвыб/с и 14-битное разрешение воспроизводят мельчайшие нюансы сигналов
- Промышленные интерфейсы: Полная поддержка SCPI/LabVIEW и Ethernet-подключение для интеграции в автоматизированные системы
Практические преимущества в работе:

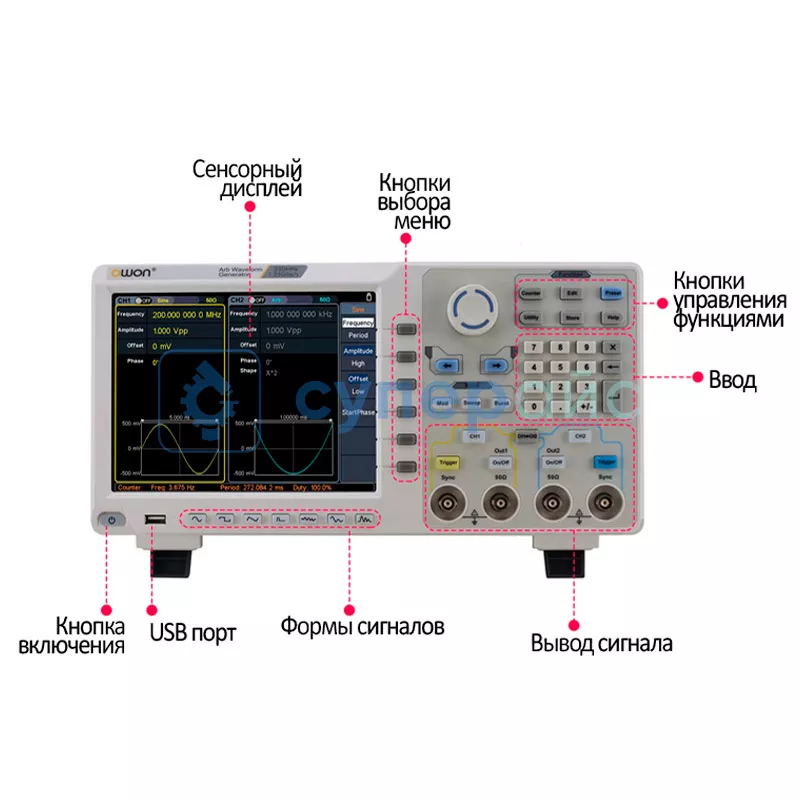

8-дюймовый экран и продуманное меню делают настройку интуитивной. Функция сохранения осциллограмм ускоряет повторное воспроизведение тестовых сценариев. Встроенный частотомер с диапазоном до 200 МГц гарантирует мгновенный контроль параметров.
Генератор сигналов 200 МГц особенно востребован:
- При разработке и тестировании радиочастотного оборудования
- Для проверки медицинских диагностических приборов
- В образовательном процессе при изучении принципов модуляции
- При ремонте сложной электроники и телекоммуникационных систем
Благодаря компактным размерам и полной комплектации (включая кабели и ПО), XDG3202 готов к работе сразу после распаковки. Это надежный инструмент для профессионалов, где точность генерации сочетается с удобством эксплуатации.
Обзорная таблица генераторов сигналов OWON
| Характеристики | XDG3202 | XDG3162 | XDG3252 | XDG3102 |
| Количество каналов | 2 | |||
| Частотный выход | 200 МГц | 160 МГц | 250 МГц | 100 МГц |
| Частота дискретизации | 1,25 Гвыб / с | |||
| Вертикальное разрешение | 14 бит | |||
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая | |||
| Поддержка SCPI и LabVIEW | есть | |||
| Частотомер | есть | |||
| Дисплей | 8-дюймовый (800 x 600 пикселей) ЖК-дисплей | |||
| Интерфейс | USB-хост, USB-устройство и LAN | |||
Документация и ПО OWON XDG3202
Название
Язык
Версия
Размер и тип
Руководство пользователя генераторов сигнала OWON серии XDG3000
Язык:
Русский
Размер и тип:
1,31 МБ,
pdf
Руководство по использованию генератора сигналов OWON серии XDG
Язык:
Английский
Размер и тип:
1,69 Мб,
PDF
Отзывы OWON XDG3202
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21811
Модель (серия):
DG5072
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0001
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21636
Модель (серия):
XDG2100
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
19772
Модель (серия):
AD9833
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Глубина памяти на канал:
Нет
Диагональ встр. дисплея (размер), дюйм:
Нет
Вес (кг):
0,1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8052
Модель (серия):
FY6900-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1306
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6457
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
2,4
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
9757
Модель (серия):
PSG9080
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
8 Кб
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24614
Модель (серия):

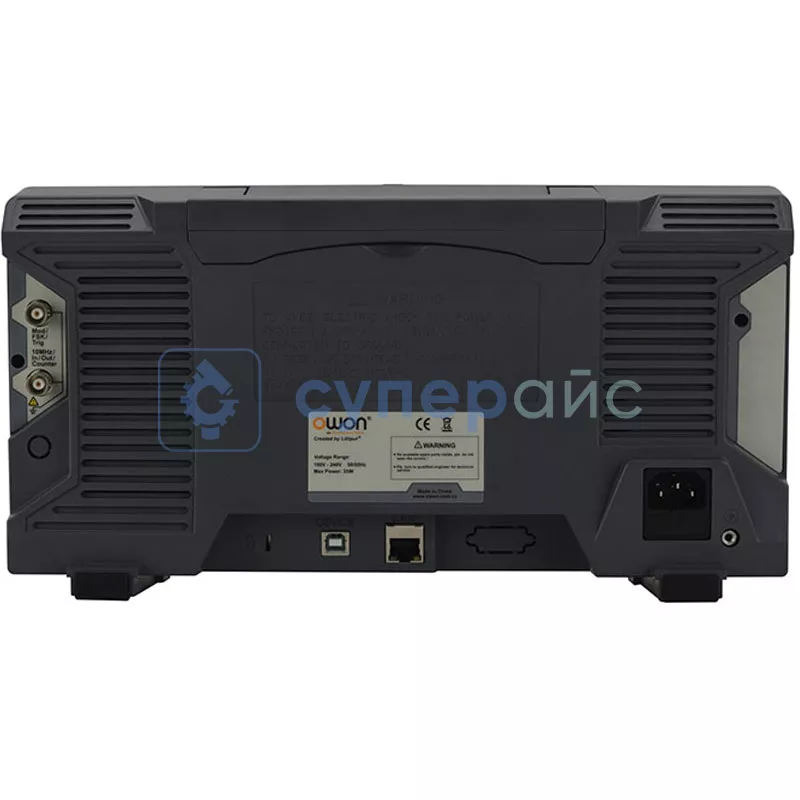

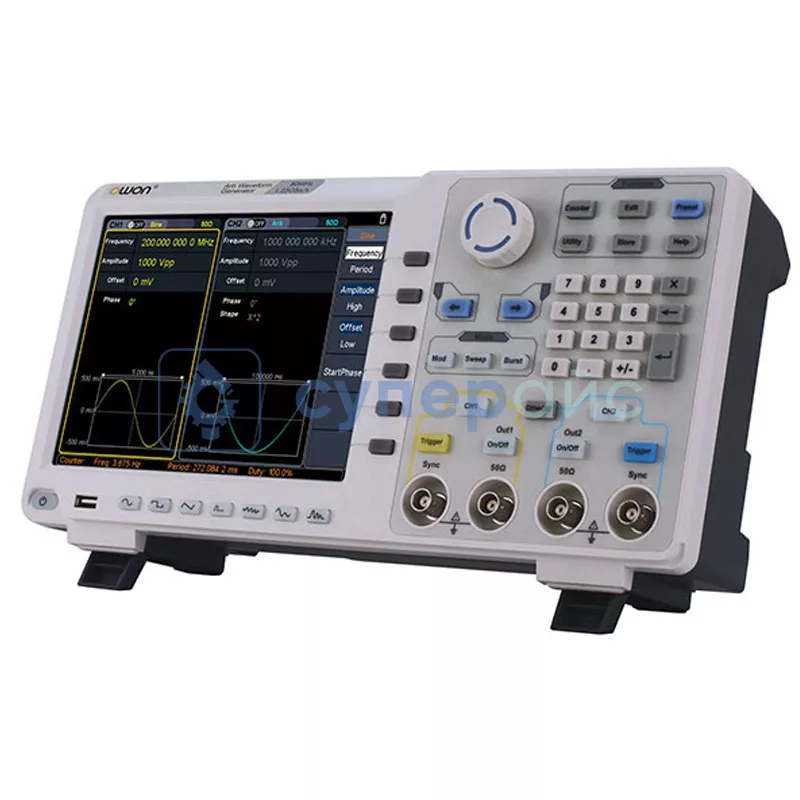

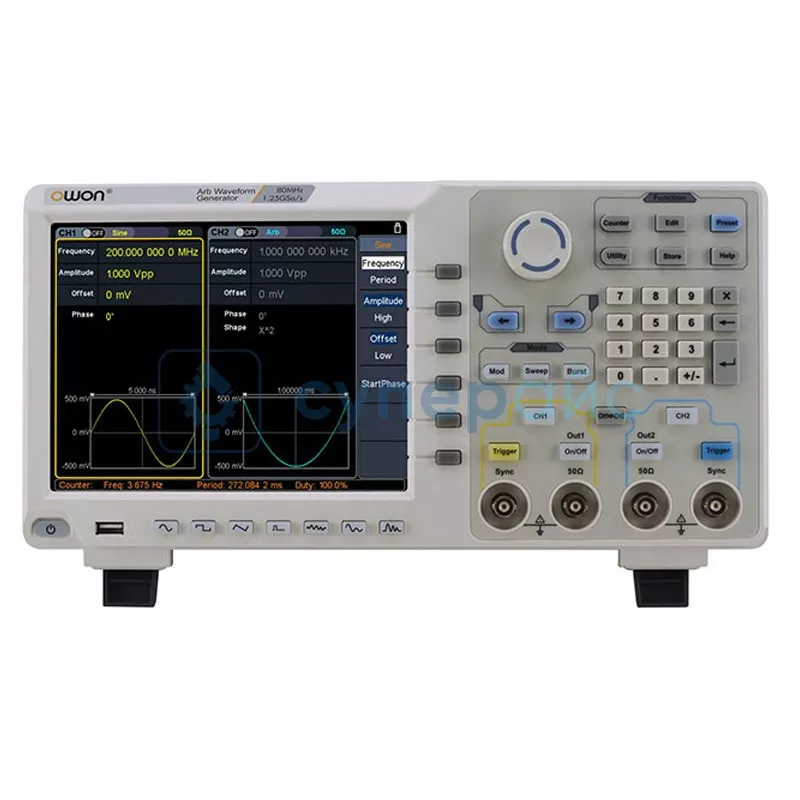

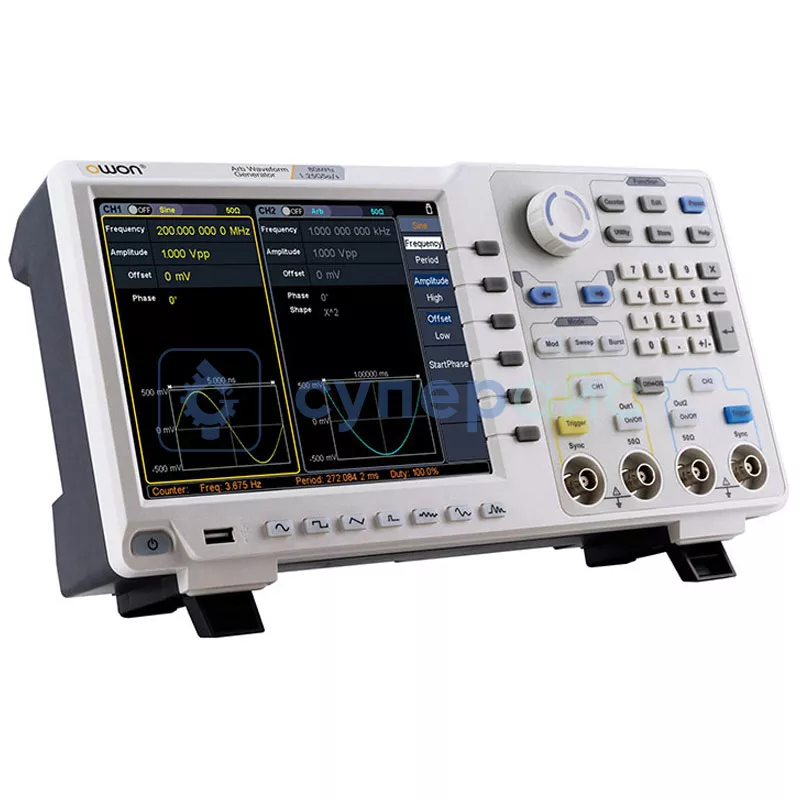

XDG3202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1250
Вертикальное разреш. (по амплитуде):
14 бит
