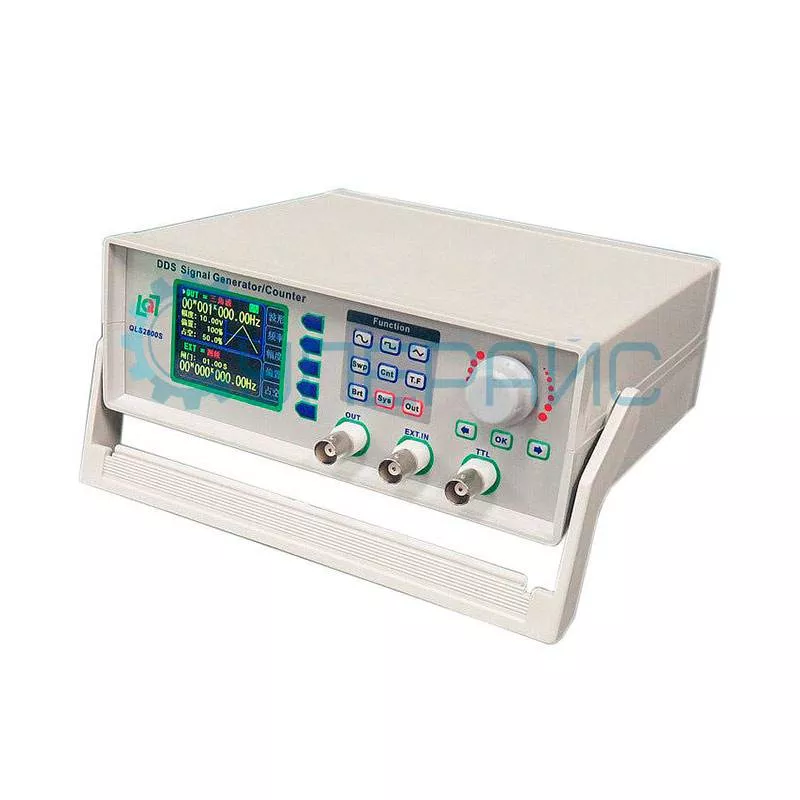

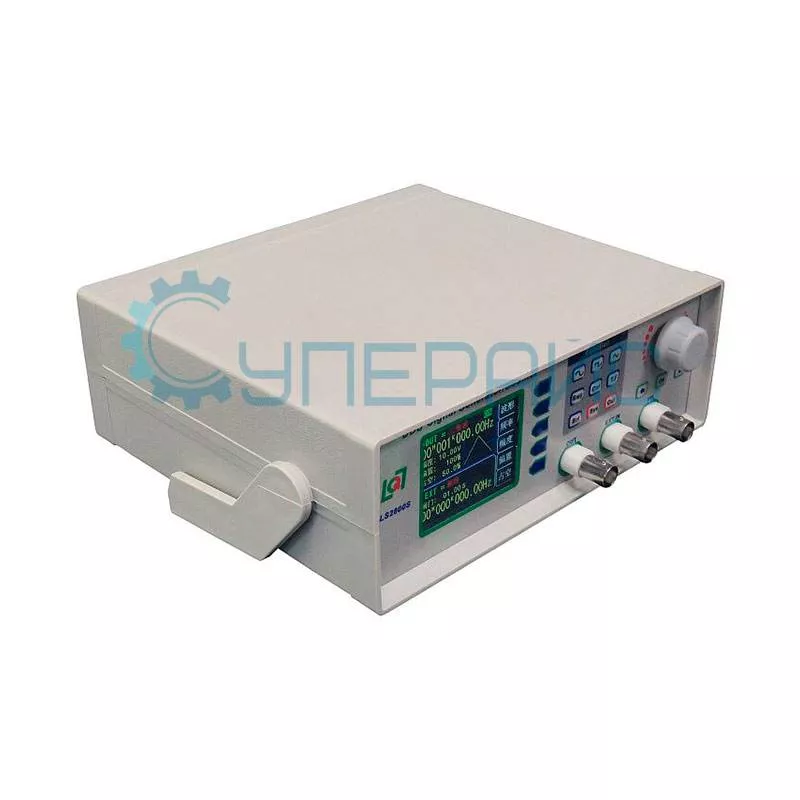

Генератор сигналов QLS2802S-2M с частотомером

Генератор сигналов QLS2802S-2M с частотомером

Код товара: 8778

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 22473
            [SRC] => /upload/iblock/884/8844d2f6f0617a58e22910c708247579.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 22474
            [SRC] => /upload/iblock/8b2/8b21868a7dca078c4990d2b85395790c.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 22475
            [SRC] => /upload/iblock/f61/f61024814c2f06189fa759dd6ff411ab.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 22476
            [SRC] => /upload/iblock/911/911ffd1b1e30b8f451e625818be1bdc2.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 22477
            [SRC] => /upload/iblock/cfc/cfc9376859ffb4b7f5e1c870feda1d17.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Генератор сигналов QLS2802S-2M с частотомером
Генератор сигналов QLS2802S-2M с частотомером
Генератор сигналов QLS2802S-2M с частотомером
Генератор сигналов QLS2802S-2M с частотомером
Генератор сигналов QLS2802S-2M с частотомером
5 204 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ QLS2802S-2M

Характеристики генератора сигналов
Характеристики сигнала
Количество каналов 1
Полоса пропускания 2 МГц
Форма сигналов синусоидальная, треугольная, прямоугольная, пилообразная, импульсная (коррекция рабочего цикла)
Синусоидальный сигнал 0,01 Гц - 2 МГц
Прямоугольный сигнал 0,01 Гц - 2 МГц
Треугольный сигнал 0,01 Гц - 2 МГц
Пилообразный сигнал 0,01 Гц - 2 МГц
Погрешность установки частоты ±8×10-6
Стабильность частоты ±5×10-6
Диапазон амплитуды выходного сигнала 10 mVp-p до 10 Vp-p
Стабильность амплитуды ± 5% (каждые 5 часов)
Погрешность формирования амплитуды ± 1% + 10 мВ (частота 1 кГц, 8 Vp-p)
Диапазон смещения -100% ~ +100%
Характеристики синусоидального сигнала
Гармоническое искажение 40 дБ (< 1 МГц)
35 дБ (1 МГц ~ 5 МГц)
Общие гармонические искажения < 0,8% (20 Гц ~ 20 кГц)
Характеристики прямоугольного сигнала
Выброс
 ≤ 10%
Время нарастания/спада ≤ 28 нс
Рабочий цикл 0,1 - 99,9%
Характеристики TTL/CMOS-импульсов
Время нарастания/спада ≤ 28 нс
Нижний уровень < 0,3 В
Верхний уровень 1 В ~ 5 В
Характеристики пилообразного сигнала
Рабочий цикл > 50,1% (восходящий пилообразный сигнал)
< 49,9% (пилообразный сигнал)
Характеристики развертки
Длительность периода изменения частоты 0,1 с - 999,9 с
Диапазон настройки произвольно устанавливается между начальной и конечной точками частоты
Характеристики частотомера
Диапазон измерения частоты 0,01 Гц - 60 МГц
Диапазон входного сигнала 0,5 Vp-p - 10 Vpp
Диапазон измерения 0 - 4294967295
Режим подсчета ручной
Вход (источник сигнала) Ext.IN вход
Общие характеристики
Дисплей TFT 2,4 дюйма

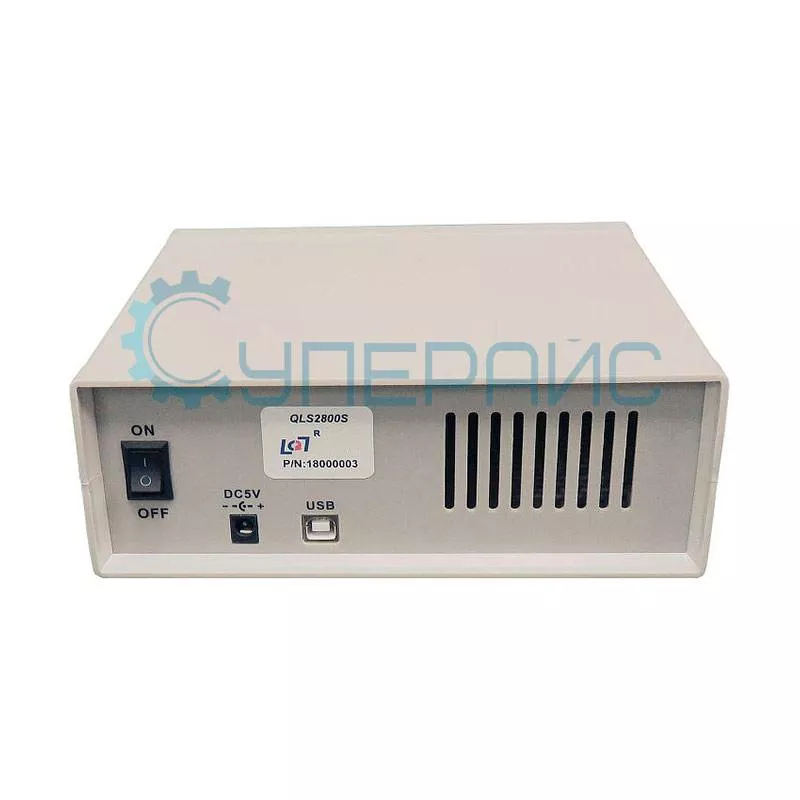

Интерфейс передачи данных USB, скорость соединения 57600 бит/с
Количество ячеек памяти 10 (M0-M9)
Питание DC 5 В
Габариты 200 x 170 x 70 мм
Вес нетто 518 г

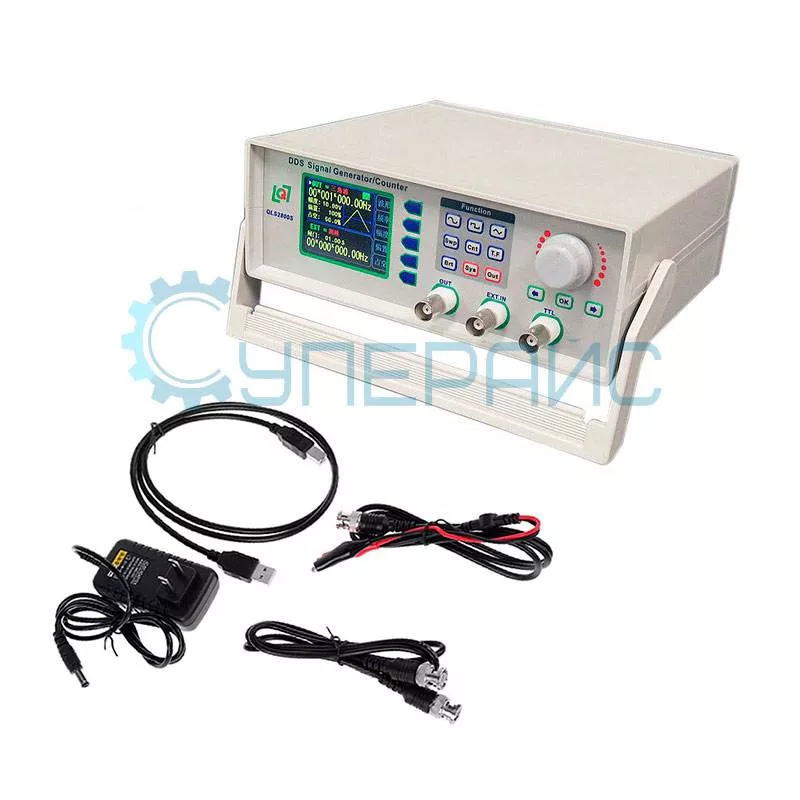

Комплектация генератор сигналов QLS2802S-2M – 1 шт
адаптер питания – 1 шт
кабель USB – 1 шт
BNC-BNC кабель – 1 шт
кабель с разъемом BNC и зажимами типа крокодил - 1 шт
