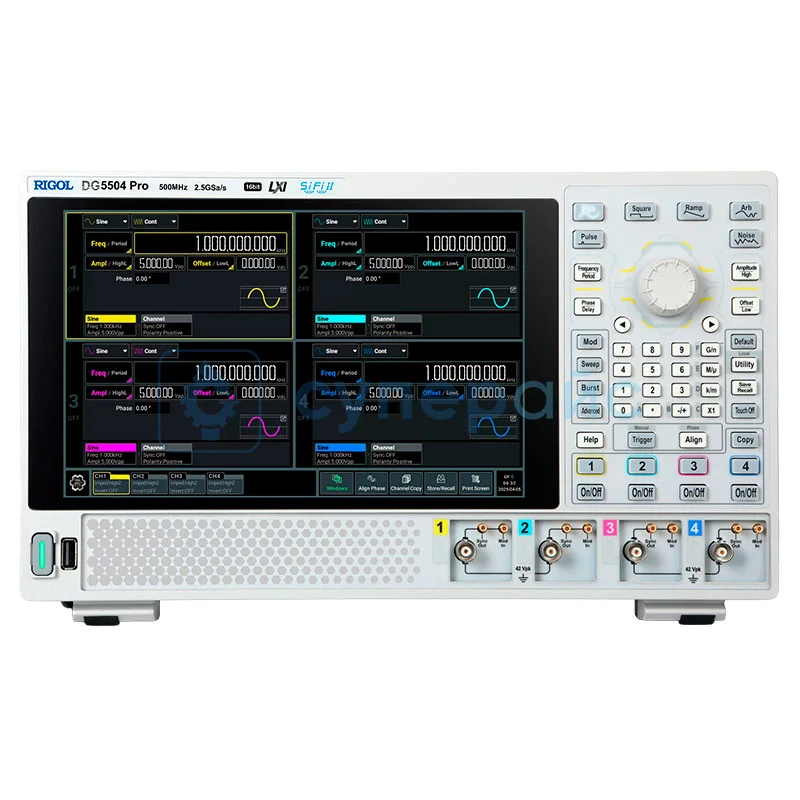

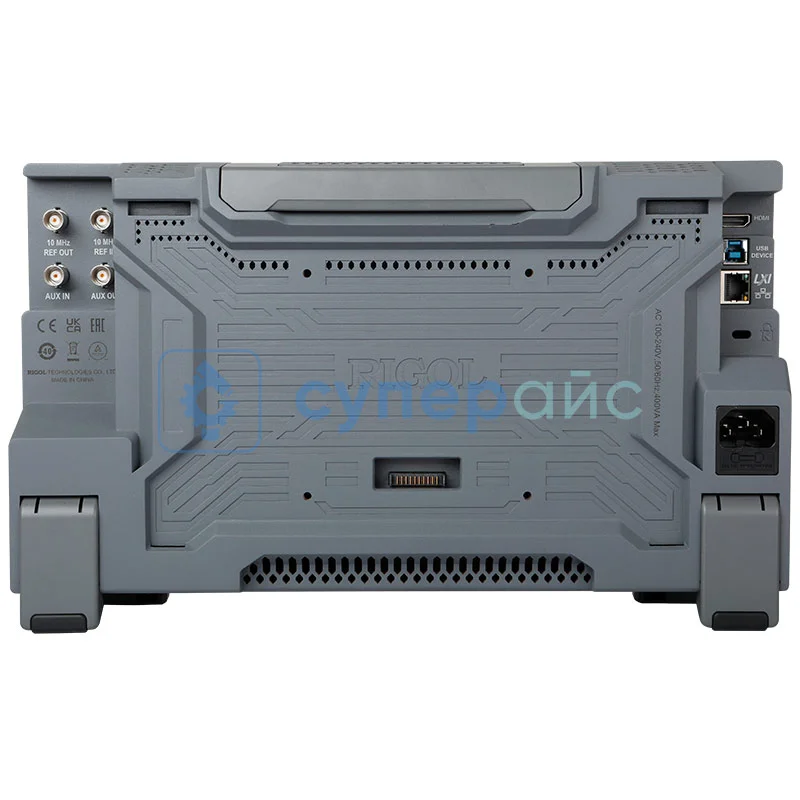

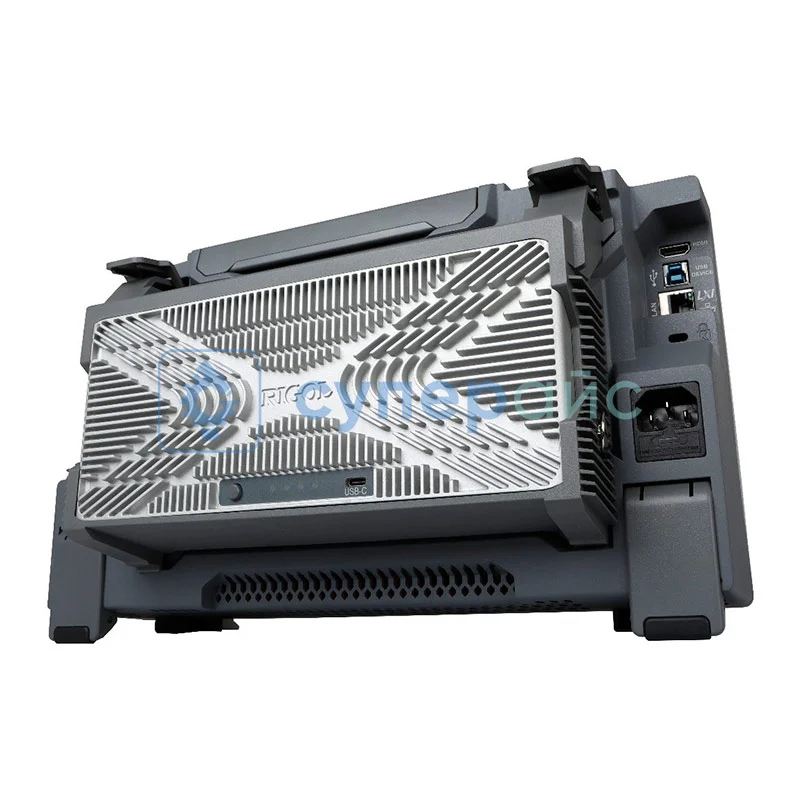

Цифровой генератор сигналов Rigol DG5504 Pro
1 242 410 ₽
1 242 410 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
Модель (серия)
DG5504 Pro
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol DG5504 Pro
Общие данные
Основные характеристики
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
500 МГц
Тип
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов стандартных форм
Точность, %
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
АМ
ФМ
АМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
BNC
LAN
HDMI
BNC
Описание Rigol DG5504 Pro
Технические характеристики RIGOL DG5504 Pro
| Количество выходных каналов | 4, изолированных от земляной шины |
| Выходная частота | 500 МГц |
| Частота дискретизации сигналов произвольной формы | 2,5 ГВыб/с |
| Вертикальное разрешение | 16 бит |
| Глубина памяти хранения сигналов | 64 Мвыб/канал |
| Пределы рассинхронизации каналов | -200 нс - +200 нс |
| Виды выходных сигналов | непрерывный, модулированный, сканирование/sweep, пакетный, последовательности |
| Типы сигналов |
синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, гармонический |
| Режимы развёртки | линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка |
| Защита от | перенапряжения |
| Выходные характеристики | |
| Размах выходного сигнала (50 Ом) |
≤ 100 МГц: 1 мВ пик-пик - 10 В пик-пик ≤ 250 МГц: 1 мВ пик-пик - 5 В пик-пик ≤ 350 МГц: 1 мВ пик-пик - 2 В пик-пик ≤ 500 МГц: 1 мВ пик-пик - 1 В пик-пик |
| Точность установки | ± (1 % от установленного значения + 1 мВ пик-пик) |
| Разрешение | 0,1 мВ пик-пик; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита |
| Смещение (50 Ом) |
диапазон: ±5 В пик-пик (AC+DC) погрешность: ±(1 % от установленного значения + 1 мВ + 0,5 % от амплитуды) разрешение: 1 мВ или 4 бита |
| Выходное сопротивление | 50 Ом ±1 % |
| Изоляция | максимальное напряжение изоляции ±42 В пик |
| Частотные характеристики (основные формы сигналов) | |
| Синусоидальный сигнал |
непрерывный режим: 1 мкГц - 500 МГц модуляция/пакетный режим: 1 мкГц - 350 МГц |
| Прямоугольный сигнал |
непрерывный режим: 1 мкГц - 170 МГц модуляция/пакетный режим: 1 мкГц - 120 МГц |
| Импульсный сигнал | 1 мкГц - 120 МГц |
| Произвольная форма | 1 мкГц - 100 МГц |
| Гармоники | 1 мкГц - 250 МГц |
| Шум (по уровню -3 дБ) | 500 МГц (при 0 дБм) |
| Разрешение выходной частоты | 1 мкГц или 12 бит |
| Характеристики синусоидального сигнала | |
| Неравномерность амплитуд |
< 5 МГц: ± 0,1 дБ ≥ 5 МГц ~ < 50 МГц: ± 0,2 дБ ≥ 50 МГц ~ < 100 МГц: ± 0,5 дБ ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ ≥ 200 МГц: ±2,0 дБ |
| Гармонические искажения |
10 Гц ~ < 10 МГц: < -60 дБн ≥ 10 МГц ~ < 50 МГц: < -50 дБн ≥ 50 МГц ~ < 200 МГц: < -45 дБн ≥ 200 МГц: < -35 дБн |
| Фазовый шум (@10 кГц) | 20 МГц: < -105 дБн/Гц |
| Характеристики прямоугольного сигнала | |
| Время нарастания / спада | ≤ 0,8 нс |
| Джиттер (СКЗ) | 200 пс |
| Характеристики импульсного сигнала | |
| Длительность импульса | 4,2 нс - 999,9 кс |
| Время нарастания/спада | 1,4 нс - 1 с (ограничено шириной импульса) |
| Модуляция | |
| Типы модуляции | AM, FM, PM, SUM, ASK, FSK, PSK, PWM |
| Источник модуляции | внутренний, внешний |
| Модулирующие частоты | 2 мГц - 1 МГц |
| Общие характеристики | |
| Тип дисплея | 10,1" сенсорный экран, 1280 х 800, 16:9 |
| Электропитание | AC 100 - 240 В, 47 - 63 Гц или 115 В, 360 - 440 Гц |
| Потребляемая мощность | не более 210 Вт |
| Рабочий диапазон температур | от 0°C до +40°C |
| Коммуникационные интерфейсы | LAN (10/100 BASE-T), Web Control, HDMI, USB 3.0 Host, USB 3.0 Device, BNC |
| Габариты | 358 х 215 х 122 мм (5U) |
| Вес | 4,6 кг |
| Комплектация |
генератор сигналов RIGOL DG5504 Pro – 1 шт шнур питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт |
