Двухканальный высокочастотный генератор сигналов Rigol DG812
39 970 ₽
39 970 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
9012
Модель (серия)
DG812
Производитель (бренд)
Страна производства
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG812
Артикул (код товара)
9012
Модель (серия)
DG812
Производитель (бренд)
Страна производства
Гарантия, мес.
36
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
10 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание RIGOL DG812
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Rigol DG812
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 10 МГц | ||
| Частота дискретизации | 125 МВыб/с | ||
| Диапазон частот | 1 мкГц - 10 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 2 Мб | ||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические, DC, двухтональные, произвольные | ||
| Произвольные формы сигналов | экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 10 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 5 МГц | ||
| Импульсный сигнал | 1 мкГц - 5 МГц | ||
| Пилообразный сигнал | 1 мкГц - 200 кГц | ||
| Гармонический сигнал | 1 мкГц - 5 МГц | ||
| PRBS | 2 Кбит/с - 10 Мбит/с | ||
| Двухтональный сигнал | 1 мкГц - 10 МГц | ||
| RS232 | диапазон скоростей: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||
| Произвольный сигнал | 1 мкГц - 5 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 1 ppm, 18°C - 28°C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC - 10 МГц: -55 дБ 10 МГц - 20 МГц: -50 дБ 20 МГц - 35 МГц: -40 дБ |
||
| Полное гармоническое искажение | < 0.075% (10 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 9 нс | ||
| Выброс | ≤ 5% | ||
| Скважность | 0,01% - 99,99% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Импульс | 16 нс - 1000 кс | ||
| Ширина импульса | ≥ 8 нс | ||
| Период фронта | 9 нс - 10 с | ||
| Выброс | < 5% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 10 МГц | ||
| Глубина памяти | 2 Мб | ||
| Минимальное время нарастания/спада | ≥ 8 нс | ||
| Выброс | ≤ 5% | ||
| Выходной сигнал | |||
| Амплитуда |
≤ 10 МГц: 1 мВ - 10 В ≤ 30 МГц: 1 мВ - 5 В ≤ 35 МГц: 1 мВ - 2.5 В |
||
| Точность | ± 1% + 5 мВ | ||
| Импеданс | 50 Ом | ||
| Защита от | короткого замыкания и перегрузки | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный, логарифмический, шаговый | ||
| Время развертки | 1 мс - 500 с | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная, DC, двухтональная, гармоническая | ||
| Несущая частота | 2 мГц - 10 МГц | ||
| Время цикла | 1 мкс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Глубина | 0 - 120% | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Отклонение фазы | 0° - 360° | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 60 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Функции измерений | частота, период, положительная/отрицательная ширина импульса, рабочий цикл | ||
| Диапазон входной частоты | 1 мкГц - 240 МГц | ||
| Период измерений | 4 нс - 1 кс | ||
| Разрешение по частоте | 7 бит/с | ||
| Общие характеристики | |||
| Дисплей | 4,3 дюйма TFT LCD, 480 х 272 | ||
| Интерфейс | USB | ||
| Питание | 100 - 240 В AC, 45 - 65 Гц | ||
| Потребляемая мощность | < 30 Вт | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты изделия | 268 х 237,4 х 97 мм | ||
| Габариты упаковки | 320 х 290 х 160 мм | ||
| Вес нетто | 1,75 кг | ||
| Вес брутто | 2,55 кг | ||

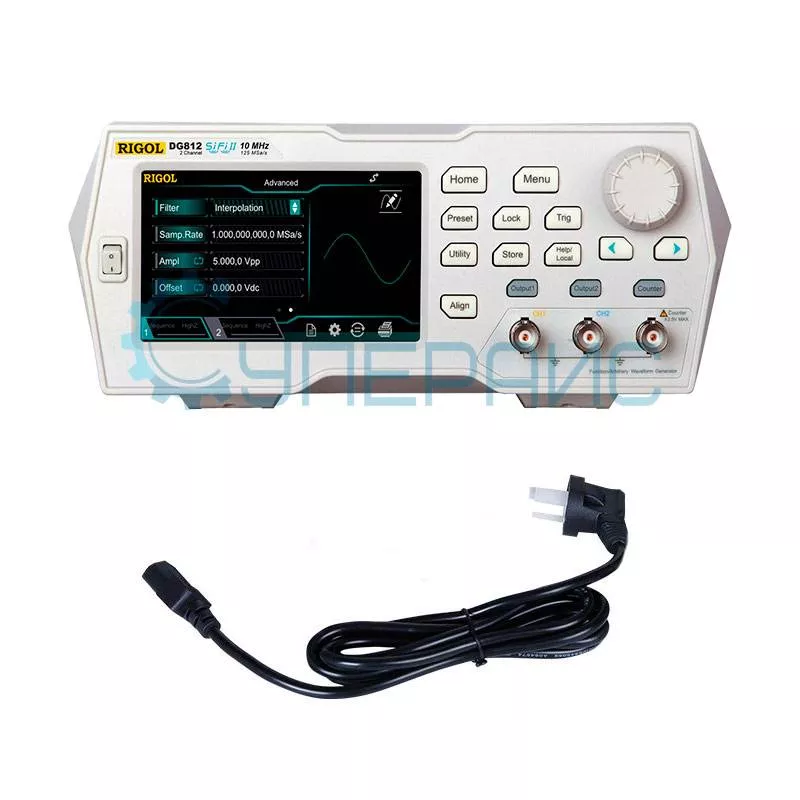

| Комплектация | генератор сигналов Rigol DG812 - 1 шт | ||
|
|
кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
||

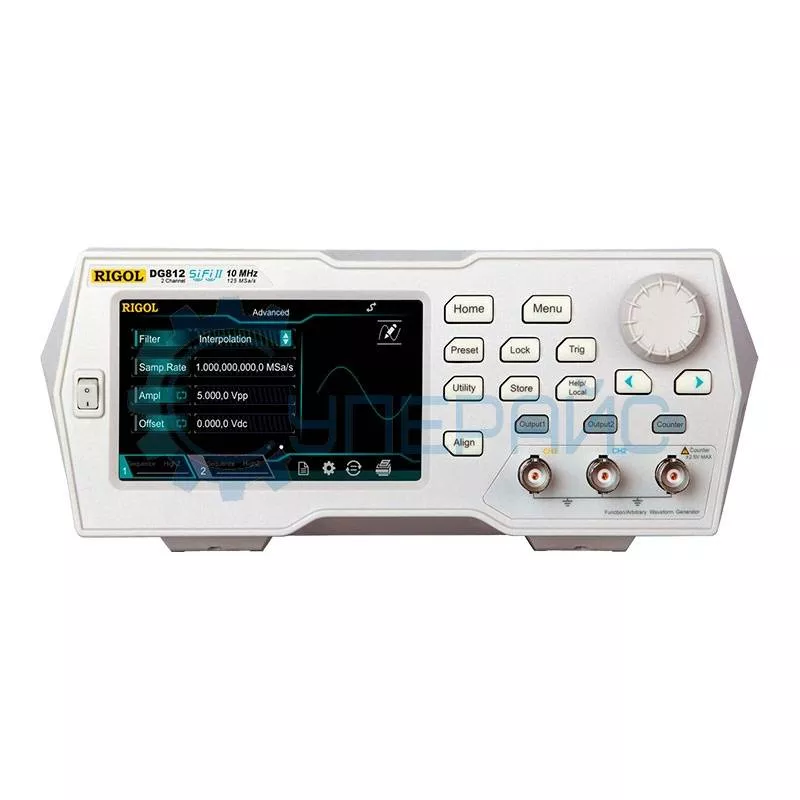

Генератор Rigol DG812
Модель DG812 представляет собой высокоточный цифровой генератор сигналов. Его главным отличием от других устройств является использование технологии SiFi II. Она заключается в точечном формировании сигнала, что позволяет:
- снизить фазовое дрожание (джиттер);
- получить высокую точность;
- уменьшить искажения.
Особенности эксплуатации
Функциональные возможности генератора позволяют получить сигналы стандартных и произвольных форм в диапазоне частот от 1 мкГц до 10 МГц. Для формирования произвольных сигналов может быть использовано специальное программное обеспечение. Длина записи каждой отдельной формы может достигать 8 миллионов точек. Прибор также обладает следующими преимуществами:
- высокая детализация сигнальной формы за счет вертикального разрешения 16 бит;
- большой выбор типов модуляции: AM, PWM, ASK и другие;
- управление с помощью сенсорного экрана и кнопок;
- возможность работы с несколькими программами, в том числе LabView.
Два выходных канала устройства могут использоваться совместно или независимо друг от друга. Их технические параметры абсолютно идентичны. Это очень удобно для поиска неисправностей, диагностики и тестирования электроники. Именно поэтому универсальный генератор DG812 является отличным вариантом для решения учебных, научных, исследовательских и диагностических задач.
Документация и ПО RIGOL DG812
Название
Язык
Версия
Размер и тип
Руководство пользователя для высокочастотного генератора сигналов Rigol DG812
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Спецификация для высокочастотного генератора сигналов Rigol DG812
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Руководство по программированию для высокочастотного генератора сигналов Rigol DG812
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Руководство по тестированию производительности высокочастотного генератора сигналов Rigol DG812
Язык:
Английский
Размер и тип:
553 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Station генератора сигналов Rigol DG812
Язык:
Английский
Размер и тип:
660 КБ,
PDF
Программное обеспечение Ultra Sigma для генератора сигналов Rigol DG812
Язык:
Английский
Размер и тип:
521 МБ,
ZIP
ZIP
Программное обеспечение Ultra Station для высокочастотного генератора сигналов Rigol DG812
Язык:
Английский
Размер и тип:
15.2 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы RIGOL DG812
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16897
Модель (серия):
HDG3022B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
64 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21636
Модель (серия):
XDG2100
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0002
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2443
Модель (серия):
JDS2900
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
8525
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
41739
Модель (серия):
FK-300
Производитель:
Furbs
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
42048
Модель (серия):
MDJ-300A
Производитель:
DECCA
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37611
Модель (серия):
MH-300A
Производитель:
Liboshi
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20791
Модель (серия):
BK3600S
Производитель:
BAKON
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
индукционная (высокочастотная) станция с нагревом жала с помощью нагрева вихревыми токами
Общая мощность, Вт:
200
Макс. температура нагрева, °C:
480
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9012

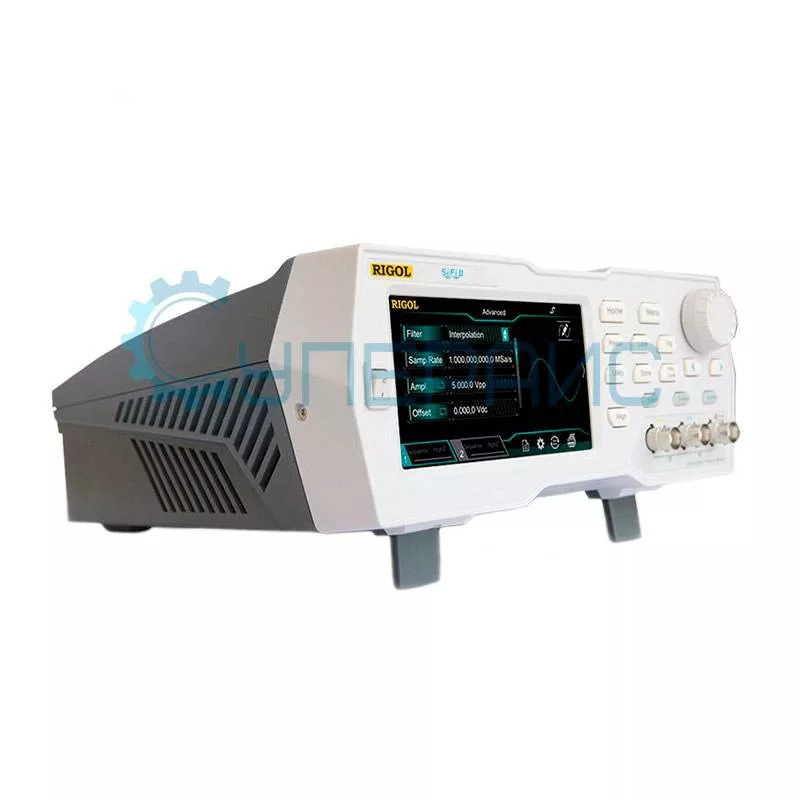

Модель (серия):
DG812
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
125
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
25313
Модель (серия):
-
Производитель:
Creality
Страна производства:
Китай
Гарантия, мес.:
12
Подогреваемая платформа:
да
Область печати:
220 x 220 x 250 мм
Кол-во экструдеров:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18465
Модель (серия):
DHO1074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤5
