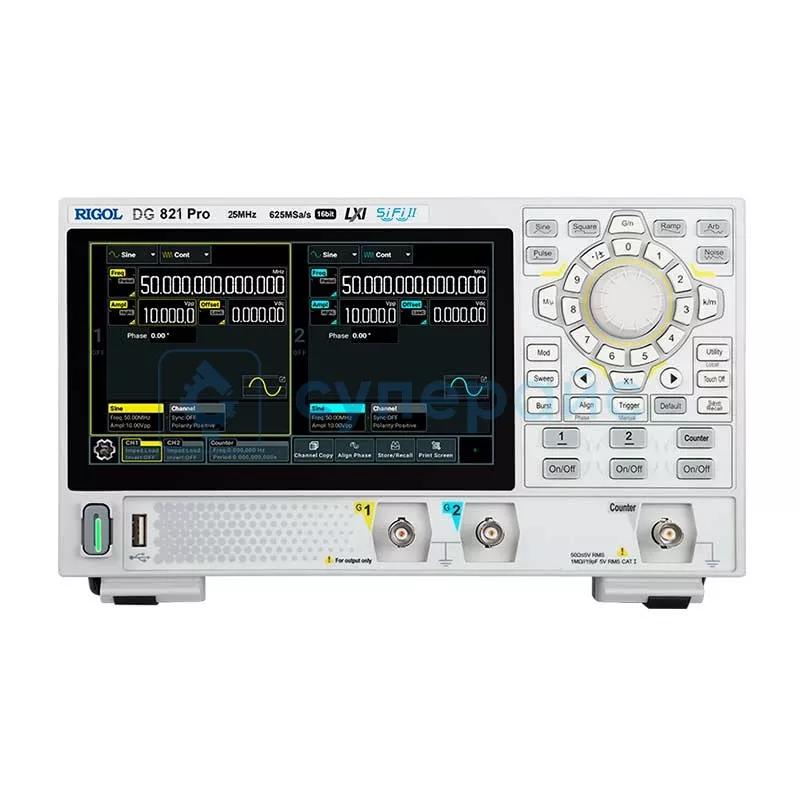

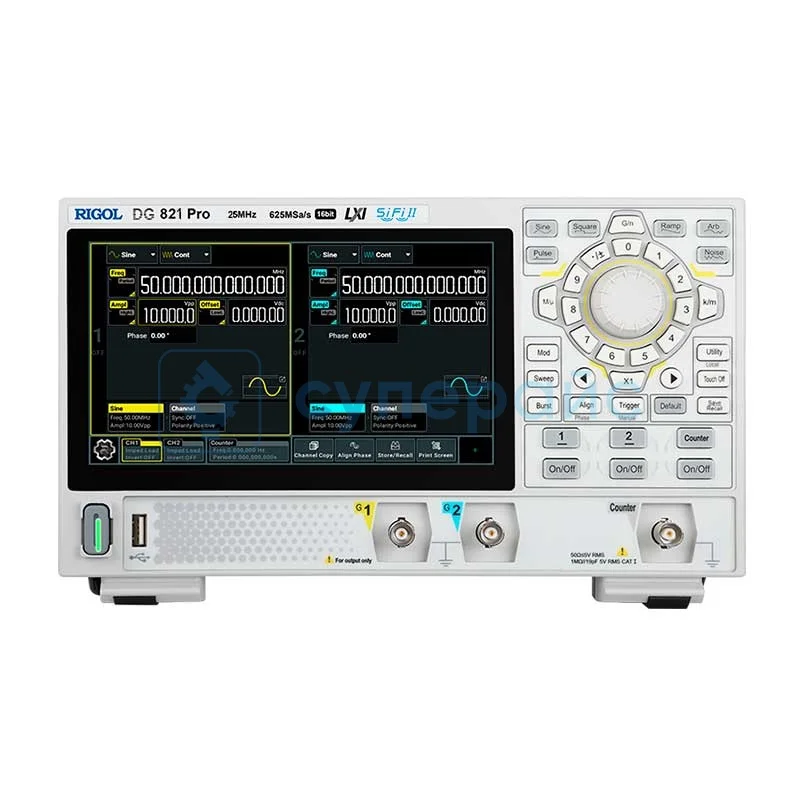

Генератор сигналов произвольной формы RIGOL DG821 Pro
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
35 290 ₽
35 290 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
23305
Модель (серия)
DG821 Pro
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG821 Pro
Артикул (код товара)
23305
Модель (серия)
DG821 Pro
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,78
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание RIGOL DG821 Pro
Технические характеристики RIGOL DG821 Pro
| Выходные каналы | 1 |
| Максимальное значение выходной частоты | 25 МГц |
| Частота дискретизации сигналов произвольной формы | 625 Мвыб/с |
| Вертикальное разрешение | 16 бит |
| Максимальная глубина записи | 2 млн. точек |
| Формы сигналов | |
| Виды выходных сигналов | непрерывный, модулированный, сканирование/sweep, пакетный, последовательности |
| Стандартные | синусоидальный, прямоугольный, пилообразный, импульсный, шум, гармоники |
| Встроенные произвольные | 148 типов, в том числе экспоненциальный рост/спад, ЭКГ, Гауссовский, Лоренца |
| Частотные характеристики | |
| Синусоидальный сигнал | от 1 мкГц до 25 МГц |
| Прямоугольный сигнал | от 1 мкГц до 20 МГц |
| Пилообразный сигнал | от 1 мкГц до 1 МГц |
| Импульсный сигнал | от 1 мкГц до 10 МГц |
| Гармоники | от 1 мкГц до 10 МГц |
| Последовательности | от 1 мкВыб/с до 312,5 Мвыб/с |
| Произвольная форма | от 1 мкГц до 10 МГц |
| Шум (0 дБм, по уровню -3 дБ) | > 250 МГц |
| Разрешение по частоте | 1 мкГц или 12 бит |
| Точность (при 0°C ~ 40°C) |
±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности) |
| Выходные параметры | |
| Амплитуда (50 Ом) | 1 мВ - 10 В |
| Амплитуда (высокий импеданс) | 2 мВ - 20 В |
| Точность установки амплитуды |
±(1% от настройки +2 мВ) (50 Ом) ±(1% от настройки +5 мВ) (высокий импеданс) |
| Разрешение по амплитуде | 0,1 мВ ПИК-ПИК, 0,1 мВ СКЗ, 1 мВ, 0,1 дБм или 4 цифры |
| Единицы установки амплитуды | Vpp, Vrms, dBm, V |
| Диапазон смещения |
±5 В (AC+DC) (50 Ом) ±10 В (AC+DC) (высокий импеданс) |
| Точность смещения |
± (1% от значения + 2) (50 Ом) ± (1% от значения + 5 мВ) (высокий импеданс) |
| Разрешение смещения | 1 мВ или 4 бит |
| Выходное сопротивление | 50 Ом ± 1% |
| Защита | от перегрузки |
| Синусоидальный сигнал | |
| Гармонические искажения |
10 Гц - < 10 МГц: < -60 дБн ≥ 10 МГц: < -50 дБн |
| Общие гармонические искажения | < 0,1% (10 Гц - 20 кГц) |
| Негармонические искажения |
10 Гц - < 10 МГц: < -65 дБн ≥ 10 МГц: < -60 дБн |
| Фазовый шум | 20 МГц: < -110 дБн/Гц |
| Остаточный тактовый шум | -60 дБм |
| Перекрёстные помехи между каналами | < -75 дБн |
| Неравномерность амплитуд |
< 10 МГц: ± 0,1 дБ ≥ 10 МГц - < 50 МГц: ± 0,2 дБ |
| Фаза | -360º - 360º, разрешение 0,01º |
| Прямоугольный сигнал | |
| Время нарастания/спада | ≤ 3 нс |
| Выброс | < 5% |
| Джиттер (СКЗ) | 200 пс |
| Фаза | -360º - 360º, разрешение 0,01º |
| Пилообразный сигнал | |
| Нелинейность | < 0,1% от пик. мощности |
| Симметрия | от 0 до 100% |
| Фаза | -360º - 360º, разрешение 0,01º |
| Импульсный сигнал | |
| Длительность импульса | 9 нс - период импульса 9 нс |
| Разрешение | 100 пс или 5 бит |
| Коэффициент заполнения | 0,01% - 99,99% |
| Время нарастания/спада | 3 нс - 0,625*период импульса |
| Время задержки в непрерывном режиме | 0 пс - период |
| Выброс | < 5% |
| Джиттер | 200 пс |
| Фаза | 360º - 360º, разрешение 0,01º |
| Шум | |
| Тип | белый шум |
| Произвольная форма | |
| Время нарастания/спада | ≤ 5 нс |
| Джиттер (СКЗ) | 200 пс |
| Фаза | -360º - 360º, разрешение 0,01º |
| Гармоники | |
| Порядок гармоник | ≤ 20 |
| Тип гармоник | последовательные гармоники, смешанные гармоники |
| Амплитуда гармоник | настраивается для каждой гармоники индивидуально |
| Фаза гармоник | настраивается для каждой гармоники индивидуально |
| AM/ЧМ/ФМ модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник модуляции | внутренний, внешний |
| Форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна |
| Модулирующие частоты внутренней модуляции | 1 мГц - 1 МГц |
| ASK/FSK/PSK модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник модуляции | внутренний, внешний |
| Модулирующие частоты внутренней модуляции | 1 мГц - 1 МГц |
| Количество позиций | 2 |
| ШИМ модуляция | |
| Несущая | импульсный сигнал |
| Источник модуляции | внутренний, внешний |
| Форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна |
| Модулирующие частоты внутренней модуляции | 1 мГц - 1 МГц |
| Ширина заполнения | 0% - 49,99% периода импульса |
| SUM модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник суммирования | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна, форма волны канала |
| Диапазон суммирования | 0% - 100% от заданного значения размаха сигнала |
| Пакетные последовательности | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна (кроме постоянного тока) |
| Количество пакетов | 1 - 1 000 000 |
| Период пакета | 4 мкс - 8000 с |
| Фаза пакета | -360º - 360º, разрешение 0,01º |
| Задержка | 0 - 20 с |
| Источник | внешний триггер |
| Синхронизация | внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер |
| Характеристики развёртки | |
| Тип | линейная, логарифмическая, ступенчатая |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Время сканирования | 1 мс - 250 000 с |
| Частота запуска/остановки | соответствует верхнему и нижнему пределам несущих частот (согласно форме сигнала) |
| Время удержания/возврата | 0 - 3600 с |
| Направление | вверх, вниз |
| Источник синхронизации | внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем |
| Метка | задний фронт синхросигнала (программируется) |
| Характеристики дискретизации | |
| Частота дискретизации | 1 мквыб/с - 312,5 Мвыб/с |
| Точность частоты дискретизации | 10-6 выб/с |
| Разрешение частоты дискретизации | 1 мквыб/с или 12 бит |
| Глубина записи сигнала | 32 точки/канал - 2 Мточек/канал |
| Количество сигналов | 64 |
| Количество циклов | 0 - 256 |
| Режим фильтрации | нормальный, пошаговый, интерполяция |
| Частотомер | |
| Измеряемый параметр | частота, период, длительность положительного/ отрицательного импульса, коэффициент заполнения |
| Входной импеданс | 50 Ом ± 2%, 1 МОм ± 5% |
| Точность подсчёта в диапазонах частот |
0 - 250 МГц: 7 разрядов 250 - 500 МГц: 6 рязрядов |
| Уровень срабатывания триггера | 0 В |
| Развязка по входу |
50 Ом: DC 1 MОм: AC/DC |
| Входная амплитуда |
50 Ом: 100 мВ - 2 В 1 MОм: 500 мВ - 5 В |
| Критический уровень вх. сигнала |
50 Ом: 4 В 1 MОм: 5 |
| Диапазоны измеряемых частот |
50 Ом: 0 - 250 МГц, 250 МГц - 500 МГц 1 MОм: 0 - 250 МГц |
| Эффективная частота сигнала |
50 Ом: 500 МГц 1 MОм: 250 МГц |
| Подавление высоких частот | 60 кГц |

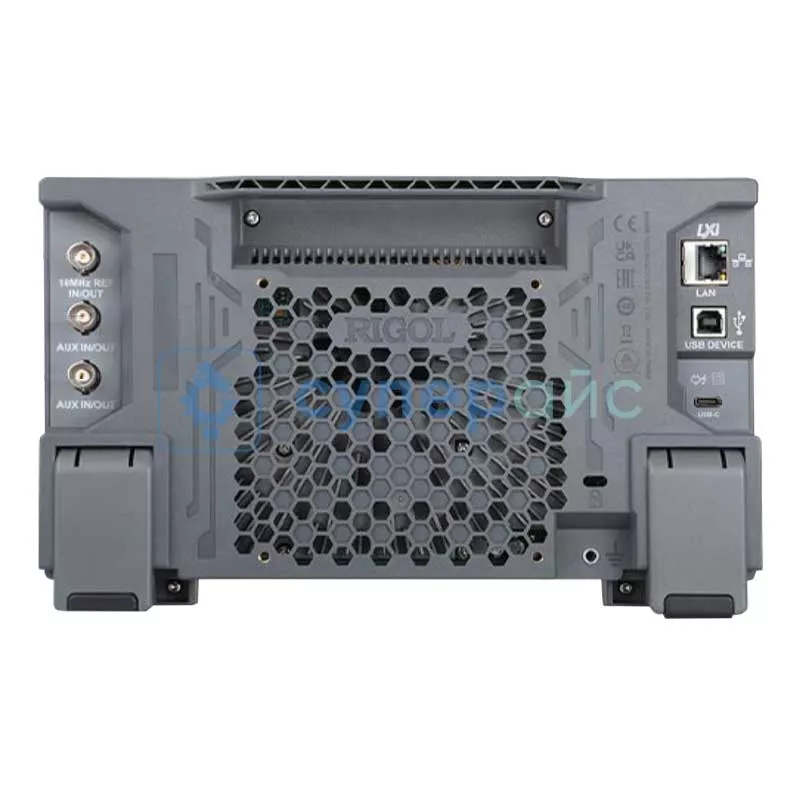

| Разъём | BNC, задняя панель |
| Параметры дополнительных входов/выходов | |
| Вход внешней модуляции | |
| Диапазон входных сигналов |
ASK, FSK, PSK: 3,3 В логический уровень AM, FM, PM, PWM: ± 5 В полный диапазон |
| Диапазон входных частот | 100 кГц (1 Мвыб/с) |
| Входное сопротивление | 10 кОм ± 10% |
| Вход внешней синхронизации/стробируемый пакетный вход | |
| Уровень | TTL совместимый |
| Импеданс | 10 кОм ± 10% |
| Рабочий фронт | передний |
| Минимальная ширина импульса | 100 нс |
| Диапазон задержки триггера | 0 - 20 с |
| Разрешение задержки триггера | 100 пс или 5 цифр |
| Джиттер (СКЗ) | 1,5 нс |
| Выход синхронизации | |
| Уровень | TTL совместимый |
| Выходное сопротивление | 50 Ом ± 5% |
| Вход опорной частоты | |
| Импеданс | 1 кОм |
| Развязка | AC |
| Уровень входных сигналов | 100 мВ - 5 В |
| Допустимый разброс входного сигнала | 10 МГц ± 100 Гц |
| Выход опорной частоты | |
| Импеданс | 50 Ом |
| Развязка | AC |
| Уровень входных сигналов | 1,2 В |
| Общие характеристики | |
| Дисплей | 7” сенсорный экран 1024 х 600 |
| Интерфейс связи | LAN, Web Control, USB Host, USB Device |
| Время стабилизации | не менее 20 минут |
| Питание | USB PD 15 В, 3А |
| Потребляемая мощность | < 45 Вт |
| Рабочая температура | от 0°C до +40°C |
| Габариты изделия | 266 х 165 х 80 мм |
| Габариты упаковки | 340 х 255 х 145 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,8 кг |

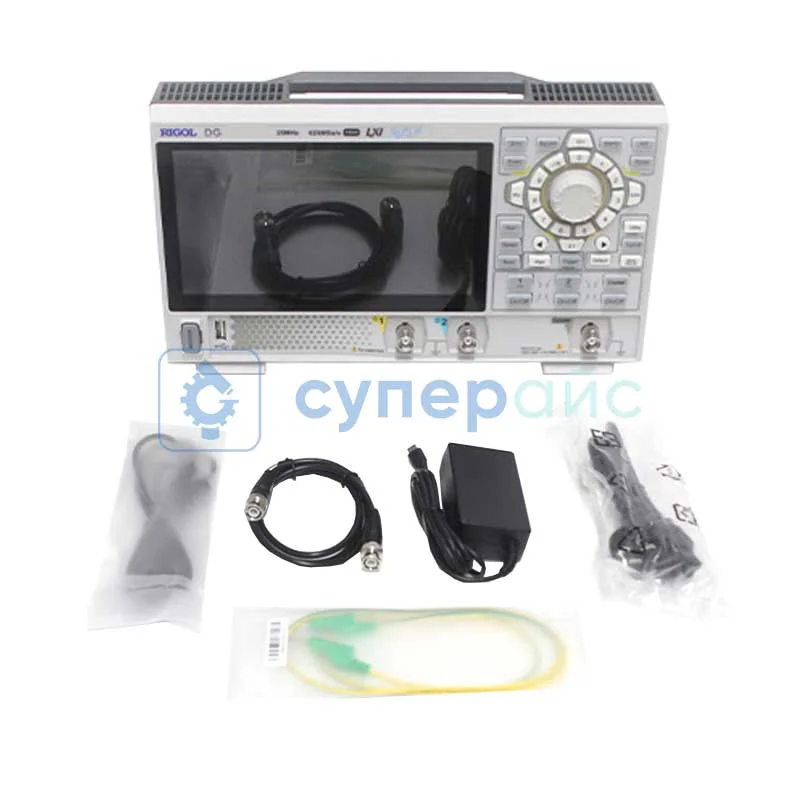

| Комплектация | генератор сигналов RIGOL DG821 Pro - 1 шт |
|
кабель питания - 1 шт кабель USB - 1 шт кабель BNC - 1 шт краткое руководство - 1 шт |
|
Обзорная таблица генераторов сигнала Rigol серии DG
| Характеристика | DG821 Pro | DG822 Pro |
| Количество каналов | 1 | 2 |
| Выходная частота | 25 МГц | |
| Частота дискретизации | 625 Мвыб/с | |
| Количество встроенных произвольных форм сигналов | 148 типов | |
| Дисплей | 7” сенсорный экран 1024 х 600 | |
| Интерфейсы связи | LAN, Web Control, USB Host, USB Device | |
