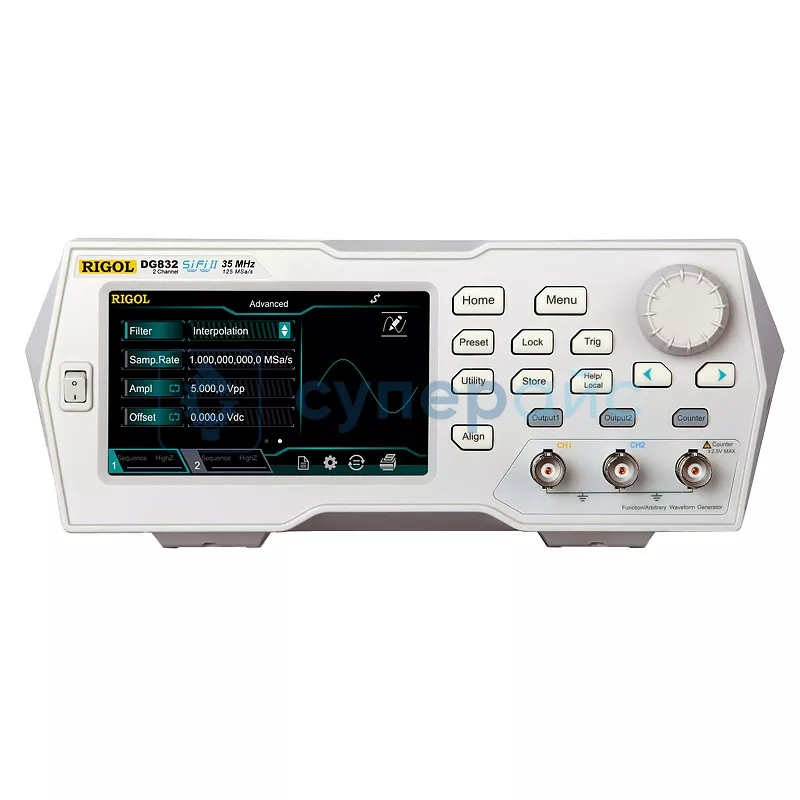

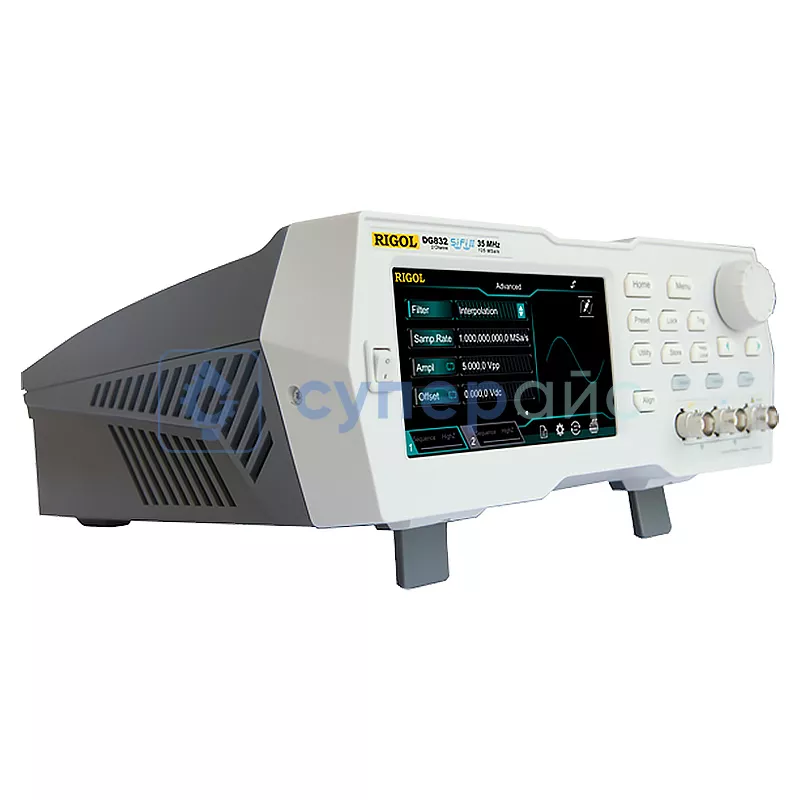

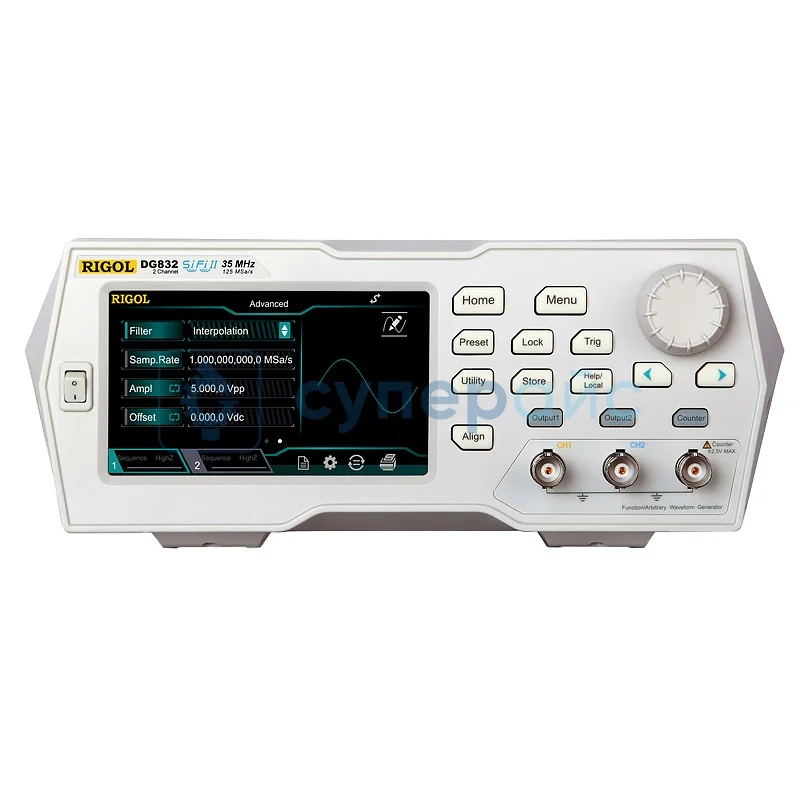

Генератор сигналов RIGOL DG832
69 800 ₽
69 800 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
24358
Модель (серия)
DG832
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG832
Артикул (код товара)
24358
Модель (серия)
DG832
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
35 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,85
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DG832
Технические характеристики RIGOL DG832
| Выходные каналы | 2 |
| Максимальное значение выходной частоты | 35 МГц |
| Частота дискретизации сигналов произвольной формы | 125 Мвыб / с |
| Вертикальное разрешение | 16 бит |
| Максимальная глубина записи | 2 млн. точек |
| Формы сигналов | |
| Виды выходных сигналов | непрерывный, модулированный, сканирование / sweep, пакетный, последовательности |
| Стандартные | синусоидальный, прямоугольный, пилообразный, импульсный, шум, гармоники |
| Встроенные произвольные | 160 типов, в том числе экспоненциальный рост/спад, ЭКГ, Гауссовский, Лоренца |
| Частотные характеристики | |
| Синусоидальный сигнал | от 1 мкГц до 35 МГц |
| Квадратный сигнал | от 1 мкГц до 10 МГц |
| Рампа | от 1 мкГц до 1 МГц |
| Пульс | от 1 мкГц до 10 МГц |
| Гармонический | от 1 мкГц до 15 МГц |
| ПРБС | от 2 кбит / с до 30 Мбит / с |
| Двухтональный | от 1 мкГц до 20 МГц |
| Шум (0 дБм, по уровню -3 дБ) | полоса пропускания 100 МГц |
| Произвольная форма сигнала | от 1 мкГц до 10 МГц |
| Разрешение | 1 мкГц |
| Точность (при 18 - 28 °C) | ± (1 ppm от заданного значения + 10 пГц) |
| Чистота синусоидального спектра | |
| Гармонические искажения |
типичный (0 дБм); от постоянного тока до 10 МГц (в комплекте): <- 55 дБн от 10 МГц до 20 МГц (в комплекте): <- 50 дБн от 20 МГц до 35 МГц (в комплекте): <- 40 дБн |
| Полное гармоническое искажение | < 0,075 % (от 10 Гц до 20 кГц) |
| Ложный (негармоничный) |
≤ 10 МГц: <- 60 дБн > 10 МГц: <- 60 дБн + 6 дБ / октава |
| Фазовый шум | типичное значение (0 дБм, отстройка10 кГц) 10 МГц: <-105 дБн / Гц |
| Выходные параметры (амплитуда 50 Ом) | |
| Диапазон |
≤ 10 МГц: от 1,0 мВ (размах) до 10 В (размах) ≤ 30 МГц: от 1,0 мВ (размах) до 5,0 В (размах) ≤ 35 МГц: от 1,0 мВ (размах) до 2,5 В (размах) |
| Точность установки амплитуды | типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах, автоматический режим) ± (1 % от значения настройки) ± 5 мВ |
| Плоскостность |
типичный (синусоидальный, 1 В размах) ≤ 5 МГц: ± 0,1 дБ ≤ 15 МГц: ± 0,2 дБ ≤ 25 МГц: ± 0,3 дБ ≤ 35 МГц: ± 0,5 дБ |
| Единицы установки амплитуды | Vpp, Vrms, dBm |
| Разрешение | 0,1 мВ пик-пик или 4 цифры |
| Выходные параметры (смещение до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ± 5 В пик переменного + постоянного тока |
| Точность | ± (1 % от заданного значения + 5 мВ + 1 % от амплитуды) |
| Функции защиты | |
| Защита от короткого замыкания | есть |
| Автоматическое отключение выходного сигнала при возникновении перегрузки | есть |
| Уровень защиты | IP2X |
| Прямоугольный сигнал | |
| Время нарастания / спада | < 9 нс (1 Вп-п,1 кГц) |
| Выброс | < 5 % (100 кГц, 1 Вп-п) |
| Коэффициент заполнения | 0,01 - 99,99 % (ограничена установленной частотой) |
| Джиттер (СКЗ) |
2 ppm + 200 пс (≤ 5 МГц, 1 Вп-п) 200 пс (> 5 МГц, 1 Вп-п) |
| Асимметрия | 1% от периода + 4 нс |
| Пилообразный сигнал | |
| Нелинейность | < 0,1% от пик. мощности |
| Симметрия | от 0 до 100% |
| Импульсный сигнал | |
| Длительность импульса | ≥ 16 нс ~ 1000 кс (ограничена установленной частотой) |
| Коэффициент заполнения | 100 пс или 5 бит |
| Коэффициент заполнения | 0,001 - 99,999 % (ограничена установленной частотой) |
| Время нарастания / спада | ≥ 8 нс (ограничена установленной частотой и длительностью импульса) |
| Выброс | < 5 % (1 Вп-п,1 кГц) |
| Джиттер |
2 ppm + 200 пс (≤ 5 МГц, 1 Вп-п) 200 пс (> 5 МГц, 1 Вп-п) |
| Специальная форма | |
| Максимальное количество точек участвующих в формировании сигнала | 2 млн. точек |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации |
интерполяционный фильтр: 10 выб / с ~ 30 Мвыб / с; пошаговый фильтр: 2 квыб/с ~ 30 Мвыб / с; сглаживающий фильтр: 2 квыб / с ~ 30 Мвыб / с |
| Время нарастания /спада |
интерполяционный фильтр: ≥ 8 нс; пошаговый фильтр: 3 / частота дискретизации; сглаживающий фильтр: 1 / частота дискретизации |
| Джиттер |
типичное (1 Вп-п); интерполяционный фильтр: 200 пс; пошаговый фильтр: < 5 пс; сглаживающий фильтр: < 5 пс |
| Гармоники | |
| Порядок гармоник | ≤ 8 |
| Тип гармоник | последовательные гармоники, смешанные гармоники |
| Амплитуда гармоник | настраивается для каждой гармоники индивидуально |
| Фаза гармоник | настраивается для каждой гармоники индивидуально |
| AM, FM, PM, ASK, FSK, PSK, PWM модуляция | |
| AM / FM / PM модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник модуляции | внутренний, внешний |
| Форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна |
| Частота модуляции | 2 мГц - 1 МГц |
| FSK / ASK / PSK модуляция | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Источник модуляции | внутренний, внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц - 1 МГц |
| ШИМ модуляция | |
| Несущая | импульсный сигнал |
| Источник модуляции | внутренний, внешний |
| Форма сигнала внутренней модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| Частота модуляции | 1 мГц - 1 МГц |
| Девиация | 0 - 100 % длительности импульса |
| Пакетные последовательности | |
| Несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна (кроме постоянного тока), PRBS, RS232, последовательность |
| Количество пакетов | 1 - 1 000 000 |
| Период пакета | 1 мкс - 500 с |
| Источник стробирования | внешний запуск |
| Источник запуска | ручной, внешний, внутренний |
| Задержка запуска | 0 нс - 100 с |
| Характеристики развёртки | |
| Тип | линейная, логарифмическая, ступенчатая |
| Ориентация | верх, низ |
| Время развертки | от 1 мс до 500 с |
| Время удержания / возврата | от 0 мс до 500 с |
| Частота запуска / остановки | соответствует верхнему и нижнему пределам несущих частот (согласно форме сигнала) |
| Источник синхронизации | внутренний, внешний, ручной |
| Метка | задний фронт синхросигнала (программируется) |
| Частотомер | |
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения |
| Разрешение по частоте | 7 цифр / с (время шлюза = 1 с) |
| Диапазон частот | от 1 мкГц до 240 МГц |
| Измерение периода | от 4 нс до 1000 кс |
| Соединение постоянного тока |
± 1,5 В постоянного тока от 50 мВэфф до ± 2,5 (переменного тока + постоянный ток) от 100 мВэфф до ± 2,5 (переменный + постоянный ток) |
| Соединение переменного тока |
от 50 мВэфф до ± 2,5 В (размах) от 100 мВэфф до ± 2,5 В (размах) |
| Диапазон входного сигнала | входное сопротивление = 1 МОм |
| Входной триггер | - от 2,5 В до + 2,5 В |
| Характеристики триггера | |
| Уровень | TTL-совместимый |
| Диапазон входных частот | 100 кГц (1 Мвыб/с) |
| Ширина импульса | > 100 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная обработка: < 350 нс (типично) |
| Триггерный выход | |
| Уровень | TTL совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Выход синхронизации | |
| Уровень | TTL совместимый |
| Импеданс | 50 Ом, номинальное значение |
| Общие характеристики | |
| Дисплей | 4,3” сенсорный экран TFT ЖК-экран, 480 х 272 |
| Входное напряжение | 100 -127 В (45 - 440 Гц) / 100 - 240 В (45 -65 Гц) |
| Потребляемая мощность | 30 Вт |
| Рабочая температура | от 0 °C до +45 °C |
| Температура хранения | от -40 °C до +60 °C |
| Охлаждение | естественное |
| Калибровочный интервал | 1 год (рекомендуется) |
| Габариты изделия | 237,4 х 97 х 268 мм |
| Габариты упаковки | 320 х 290 х 160 мм |
| Вес нетто | 1,75 кг |
| Вес брутто | 2,65 кг |
| Комплектация | генератор сигналов RIGOL DG832 - 1 шт |
|
кабель питания - 1 шт кабель BNC - 1 шт руководство пользователя - 1 шт |
|
Лабораторный генератор сигналов RIGOL DG832
RIGOL DG832 — это надёжный настольный генератор сигналов, собранный в эргономичном корпусе. Устройство располагает двумя каналами, что делает его подходящим решением для проведения сложных экспериментов и работы с многоканальным электронным оборудованием.
Максимальное значение выходной частоты составляет 35 МГц. Устройство имеет вертикальное разрешение на 16 бит. Максимальная глубина записи поддерживает два миллиона точек.
Лабораторный генератор сигналов DG832 может создавать сигналы различной формы — например, синусоидальный или прямоугольный. Работает с широким диапазоном частот. Также доступно 160 встроенных произвольных типов сигналов, среди которых Гауссовский и сигнал Лоренца. Можно задавать амплитуду и другие параметры сигналов.
Среди функций защиты предусмотрены схемы, предусматривающие короткое замыкание. Прибор автоматически отключает выходной сигнал в случае возникновения перегрузки. Установлена защита уровня IP2X.
Дисплей устройства представлен жидкокристаллическим TFT-экраном, который даёт возможность получать информацию о работе в наглядном виде и упрощает управление.
Корпус оборудован отзывчивыми физическими кнопками и ручкой-регулятором. Рекомендуемый калибровочный интервал прибора — один год. В комплекте с представленным товаром поставляются также кабели и руководство пользователя.
Товар поставляется в комплекте с двумя кабелями и инструкций пользователя. Оформить заказ и получить товар с доставкой вы можете в нашем интернет-магазине. Доступен самовывоз.
