Генератор сигнала RIGOL DG922 Pro

Технические характеристики RIGOL DG922 Pro

Количество каналов	2
Выходная частота	200 МГц
Частота дискретизации	125 Гвыб / с
Вертикальное разрешение	16 бит
Память сигналов	16 Мвыб / сигнал
Выходной сигнал
Режим вывода	непрерывный, модуляция, развертка, пакетный режим, последовательность
Форма волны	синусоидальная, прямоугольная, линейно изменяющийся, импульсная, шумовая, произвольная, гармоническая
Встроенные сигналы произвольной формы	148 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine и Лоренц
Частотные характеристики
Синус	от 1 мкГц до 200 МГц
Квадрат	от 1 мкГц до 60 МГц
Рампа	от 1 мкГц до 5 МГц
Пульс	от 1 мкГц до 50 МГц
Арб	от 1 мкГц до 50 МГц
Гармонический	от 1 МГц до 100 МГц
Последовательность	от 1 мкВыб / с до 312,5 Мвыб / с
Шум	типичный (0 дБм), полоса пропускания > 250 МГц
Выходная частота (разрешение)	1 мкГц или 12 цифр
Частота (точность)	±10-6 настройки (кроме Arb и последовательности), от 0 ℃ до 40 ℃ ±10-6 настройки ± 1 мкГц (Arb и последовательность), от 0 ℃ до 40 ℃
Выходные характеристики
Диапазон амплитуд (50 Ом)	≤ 50 МГц: от 1 мВ до 10 В (размах) ≤ 100 МГц: от 1 мВ до 5 В (размах) ≤2 00 МГц: от 1 мВ до 2 В (размах)
Диапазон амплитуд (HighZ)	≤ 50 МГц: от 2 мВ до 20 В (размах) ≤ 100 МГц: от 2 мВ до 10 В (размах) ≤ 200 МГц: от 2 мВ до 4 В (размах)
Точность амплитуды	± (1 % от настройки + 2 мВ размах) (при сопротивлении 50 Ом) ± (1 % от настройки + 5 мВ размах) (в HighZ)
Разрешение амплитуды	0,1 мВ (размах), 0,1 мВ (среднеквадратичное значение), 1 мВ, 0,1 дБм или 4 цифры (в зависимости от того, что меньше)
Амплитудная единица	Vpp, Вrms, дБм, В
Диапазон смещения	± 5 Впик (переменный + постоянный ток) (на 50 Ом) ± 10 Впик (переменный + постоянный ток) (в HighZ)
Точность смещения	± (1 % от |настройки| + 2 мВ + 0,5 % от амплитуды (Вразмах)) (на 50 Ом) ± (1 % от |настройки| + 5 мВ + 1 % от амплитуды (Вразмах)) (в HighZ)
Разрешение смещения	1 мВ или 4 цифры
Выходное сопротивление	типичное (0 дБм, 0 В постоянного тока), 50 Ом ± 1 %
Защита	выходы сигналов автоматически отключаются при перегрузке
Характеристики сигнала
Синус (50 Ом)
Гармонические искажения	типичный (0 дБм) от 10 Гц до < 10 МГц: <- 55 дБн от ≥ 10 МГц до < 50 МГц: <- 50 дБн ≥ 50 МГц: <- 40 дБн
Полная гармоника	типичный (1 Впп) от 10 Гц до 20 кГц: < 0,1 %
Ложный (негармонический)	типичный (1 Впп) от 10 Гц до <10 МГц: <- 65 дБн от ≥ 10 МГц до <50 МГц: <- 60 дБн ≥ 50 МГц: <- 50 дБн + 6 дБн / октава
Фазовый шум	типичный (1 Вразмах, 10 кГц) 20 МГц: <-110 дБн/Гц
Остаточный тактовый шум	типичное (0 дБм), -60 дБм
Межканальные перекрестные науки	типичное (1 Вразмах, 0 В) 100 МГц: <- 75 дБн ≥ 100 МГц: <- 65 дБн
Амплитудная неравномерность	типичный (относительно синуса 1 кГц, 0 дБм) <10 МГц: ±0,1 дБ от ≥ 10 МГц до < 50 МГц: ± 0,2 дБ от ≥ 50 МГц до < 100 МГц: ± 0,5 дБ ≥ 100 МГц: ± 1 дБ
Фаза	- от 360° до +360°, разрешение 0,01°
Остаточный тактовый шум	типичное (0 дБм), -60 дБм
Квадрат
Время нарастания / падения	типичное значение (амплитуда ≤ 2 Вразмах, нагрузка 50 Ом), ≤ 3 нс
Перерегулирование	типичное (амплитуда 0 дБм, частота >1 кГц), <5%
Джиттер (среднеквадратичное значение)	типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс
Фаза	от 360° до +360°, разрешение 0,01°
Рампа
Линейность	Типичный (частота 1 кГц, амплитуда 1 В (размах), 100 % симметрия) ≤ 0,1 % пиковой выходной мощности (амплитуда от 10 % до 90 %)
Симметрия	от 0% до 100%
Фаза	от 360° до +360°, разрешение 0,01°
Пульс
Ширина импульса	от 9 нс до (период импульса - 9 нс)
Разрешение ширины импульса	100 пс или 5 цифр
Рабочий цикл	от 0,01 % до 99,99 %
Время нарастания / падения	от 3 нс до 0,625* период импульса
Время задержки	От 0 пс до периода – [ширина импульса + 0,8*(время переднего фронта + время заднего фронта)] (непрерывный режим)
Перерегулирование	Типичное (амплитуда 0 дБм, частота > 1 кГц), < 5 %
Джиттер (среднеквадратичное значение)	типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс
Фаза	от 360° до +360°, разрешение 0,01°
Шум
Тип	белый шум
Арб
Время нарастания / падения	типичное (амплитуда < 1 Вразмах), ≤ 5 нс
Джиттер (среднеквадратичное значение)	типичное (амплитуда 0 дБм, частота > 1 кГц), 200 пс
Фаза	от 360° до +360°, разрешение 0,01°
Гармонический выход
Гармонический порядок	≤ 20
Гармонический тип	заказать, объединить
Гармоническая амплитуда	можно установить амплитуду каждого порядка гармоники
Гармоническая фаза	можно установить фазу каждого порядка гармоник
Характеристики модуляции
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, PWM, SUM
AM
Форма сигнала несущей	cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока)
Источник модуляции	внутренний / внешний
Внутреннее регулирование (форма волны)	Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb
Глубина модуляции	от 0 % до 120 %
Частот внутренней модуляции	от 1 мГц до 1 МГц
FM
Форма сигнала несущей	cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока)
Источник модуляции	внутренний / внешний
Внутреннее регулирование (форма волны)	Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb
Частот внутренней модуляции	от 1 мГц до 1 МГц
PM
Форма сигнала несущей	cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока)
Источник модуляции	внутренний / внешний
Внутреннее регулирование (форма волны)	Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb
Частот внутренней модуляции	от 1 мГц до 1 МГц
Отклонение фазы	от 0° до 360°, разрешение 0,01°
ASK, FSK, PSK
Форма сигнала несущей	cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока)
Источник модуляции	внутренний / внешний
Внутреннее регулирование (форма волны)	Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb
Частот внутренней модуляции	от 1 мГц до 1 МГц
Количество уровней	2
ШИМ (PWM)
Форма сигнала несущей	пульс
Источник модуляции	внутренний / внешний
Внутреннее регулирование (форма волны)	Синус, Квадрат, Треугольник, UpRamp, DnRamp, Шум, Arb
Частот внутренней модуляции	от 1 мГц до 1 МГц
Отклонение ширины	от 0 % до 49,99 % периода импульса
SUMM
Форма сигнала несущей	cинус, квадрат, линейное изменение, произвольное (кроме постоянного тока)
Источник	cинус, квадрат, линейное изменение, шум, произвольная форма, форма сигнала канала
Суммарное соотношение	jт 0 % до 100 % от настройки амплитуды (Vpp)
Пакетные характеристики
Форма сигнала несущей	синус, квадрат, линейное изменение, шум, произвольное (кроме постоянного тока)
Количество импульсов	от 1 до 1 000 000 или бесконечно
Внутренний период	от 4 мкс до 8000 с
Фаза взрыва	- от 360° до +360°, разрешение 0,01°
Задержка триггера	от 0 нс до 20 с
Источник ворот	внешний триггер
Источник триггера	внутренний, внешний передний край, внешний задний край, ручной
Характеристики развертки
Тип	линейный, логарифмический, пошаговый
Форма сигнала несущей	синус, квадрат, линейное изменение, произвольное (кроме постоянного тока)
Время развертки	от 1 мс до 250 000 с
Частота запуска / остановки	то же, что верхний / нижний предел соответствующей несущей частоты
Время удержания / возврата	от 0 с до 3600 с
Ориентация	верх / низ
Источник триггера	внутренний, внешний передний край, внешний задний край, ручной
Маркер	задний фронт синхросигнала (программируется)
Характеристики последовательности
Частота дискретизации	от 1 мкВыб / с до 312,5 Мвыб / с
Разрешение	1 мквыб / с или 12 цифр
Длина последовательности	от 32 точек / канал до 16 М точек / канал (32 М точек / канал дополнительно)
Форма сигнала	№ 64
Петля	от 0 до 256
Режим фильтра	нормальный, шаг, интерполяция
Маркер	задний фронт синхросигнала (программируется)
Частотомер
Функция измерения	частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл
Входное сопротивление	50 Ом ± 2 %, 1 МОм ± 5 %
Точность счетчика	от 0 до 250 МГц: 7 цифр от 250 МГц до 500 МГц: 6 цифр от 500 МГц до 1 ГГц: 5 цифр
Триггерный уровень	0 В
Режим входной связи	нагрузка 50 Ом связь по постоянному току нагрузка 1 МОм связь переменного / постоянного тока
Входная амплитуда	нагрузка 50 Ом: от постоянного тока до 500 МГц: от 100 мВ до 2 В (размах) / от 500 МГц до 1 ГГц: от 300 мВ до 2 В (размах) нагрузка 1 МОм: от 500 мВ до 5 В (перем. + пост. ток)
Уровень ввода	нагрузка 50 Ом: 4 Впп нагрузка 1 МОм: 5 Впп
Диапазон входной частоты	нагрузка 50 Ом: от 0 до 250 МГц / от 250 МГц до 500 МГц / от 500 МГц до 1 ГГц нагрузка 1 МОм: 5 от 0 до 250 МГц
Эффективный частотный сигнал	нагрузка 50 Ом: от постоянного тока до 1 ГГц нагрузка 1 МОм: от постоянного тока до 250 МГц (связь по постоянному току)
Отклонение ВЧ	60 кГц / нет (доступно только для нагрузки 1 МОм)
Разъем	BNC, на задней панели
Характеристики AUX IN / OUT
Внешний вход модуляции
Входной диапазон	ASK, FSK, PSK: логический уровень 3,3 В AM, FM, PM, PWM: ± 5 В, полный диапазон
Частотный диапазон	от постоянного тока до 100 кГц (1 Мвыб / с)
Входное сопротивление	10 кОм ± 10%
Внешний триггер / закрытый пакетный вход
Мин. Ширина импульса	100 нс
Диапазон задержки триггера	от 0 нс до 20 с
Разрешение	100 пс или 5 цифр
Джиттер (среднеквадратичное значение)	типичное (от входа триггера до выхода сигнала, пакетный режим), 1,5 нс
Триггерный выход
Уровень	TTL-совместимый
Выходное сопротивление	50 Ом ± 5%
Джиттер (среднеквадратичное значение)	типичное (непрерывный режим), 1,5 нс
Синхронный выход
Уровень	TTL-совместимый
Выходное сопротивление	50 Ом ± 5%
Характеристики входа/выхода 10 МГц
Внешний вход
Сопротивление	1 кОм
Входная связь	соединение переменного тока
Требуемый ввод (напряжение)	от 100 мВ (размах) до 5 В (размах)
Блокировка диапазона	10 МГц ± 100 Гц
Внутренний выход
Сопротивление	50 Ом
Выходная связь	соединение переменного тока
Уровень	типичное (нагрузка 50 Ом), 1,2 В (размах)
Общие характеристики
Дисплей	7-дюймовый сенсорный экран с разрешением 1024 х 600
Время стабилизации	минимум 20 минут
Хранилище	32 ГБ

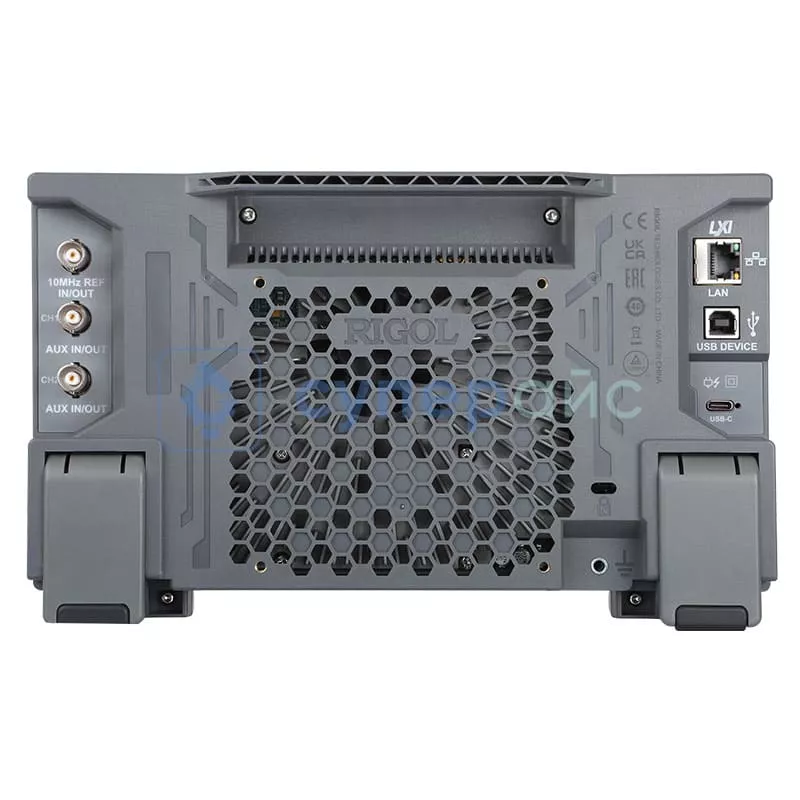

Интерфейс	USB-host / USB-device / LAN / AUX / BNC
Источник питания	интерфейс питания: Интерфейс USB Type-C входное напряжение: USB 15 В, 3 А потребление: 45 Вт (макс.)
Рабочая температура	от 0 ℃ до +40 ℃, относительная влажность ≤ 80 % (без конденсации)
Температура хранения	от -20 ℃ до + 60 ℃, относительная влажность ≤90 % (без конденсации)
Габариты изделия	266 х 165 х 80 мм
Габариты упаковки	340 х 250 х 145 мм
Вес нетто	1,78 кг
Вес брутто	2,74 кг

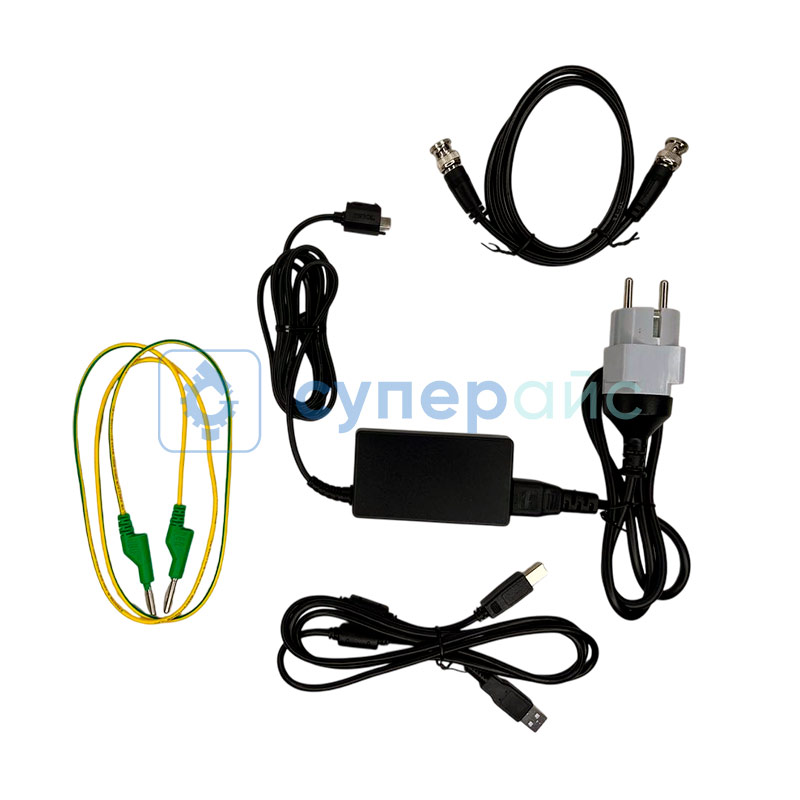

Комплектация	генератор сигнала Rigol DG922 Pro – 1 шт адаптер питания - 1 шт USB кабель - 1 шт кабель BNC - 1 шт руководство пользователя - 1 шт
Совместимость	USB кабель Schneider Electric BMXXCAUSBH018

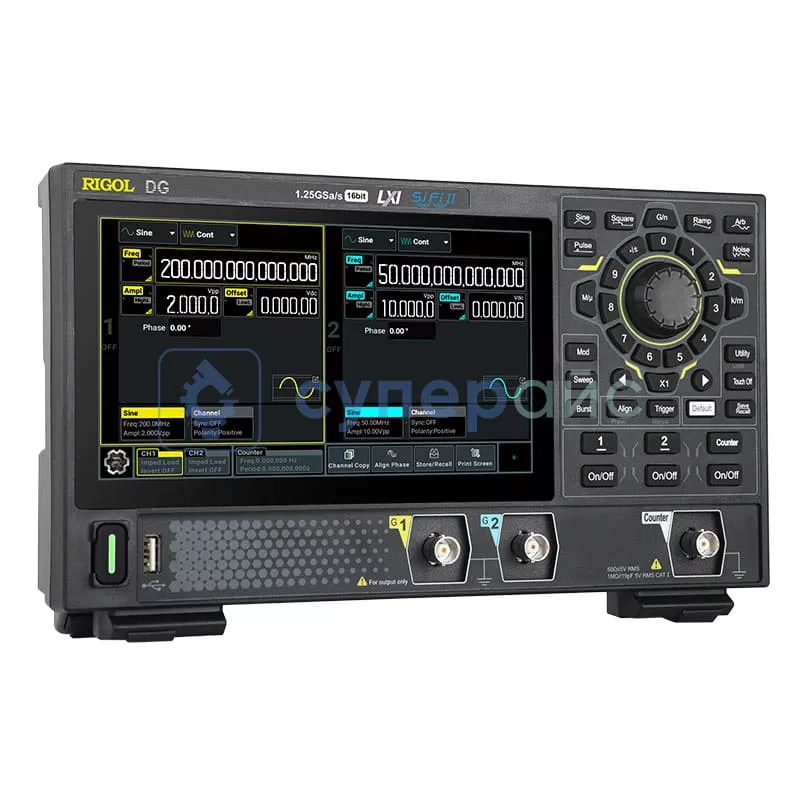

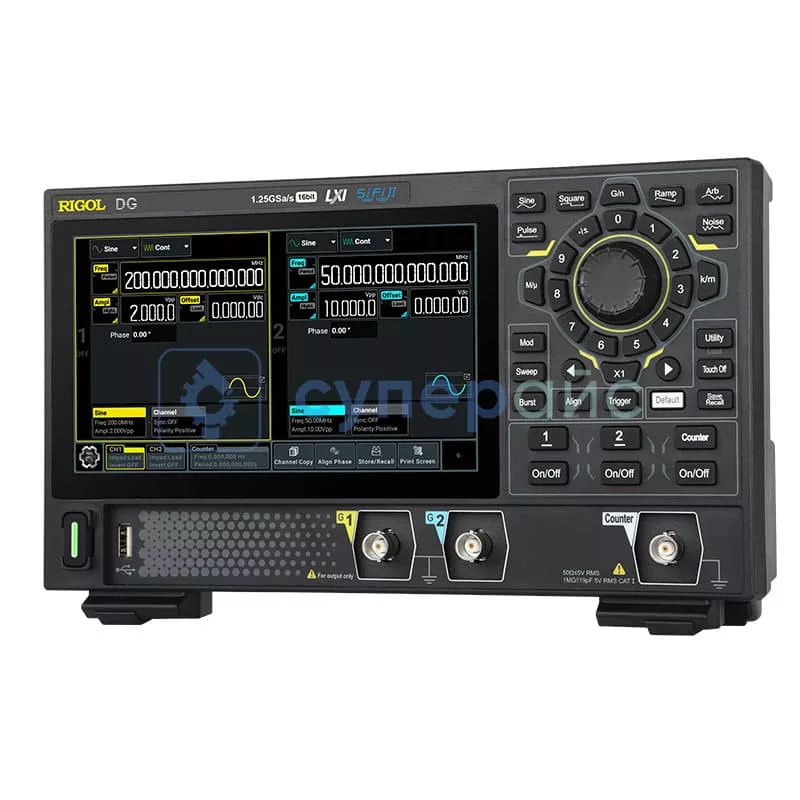

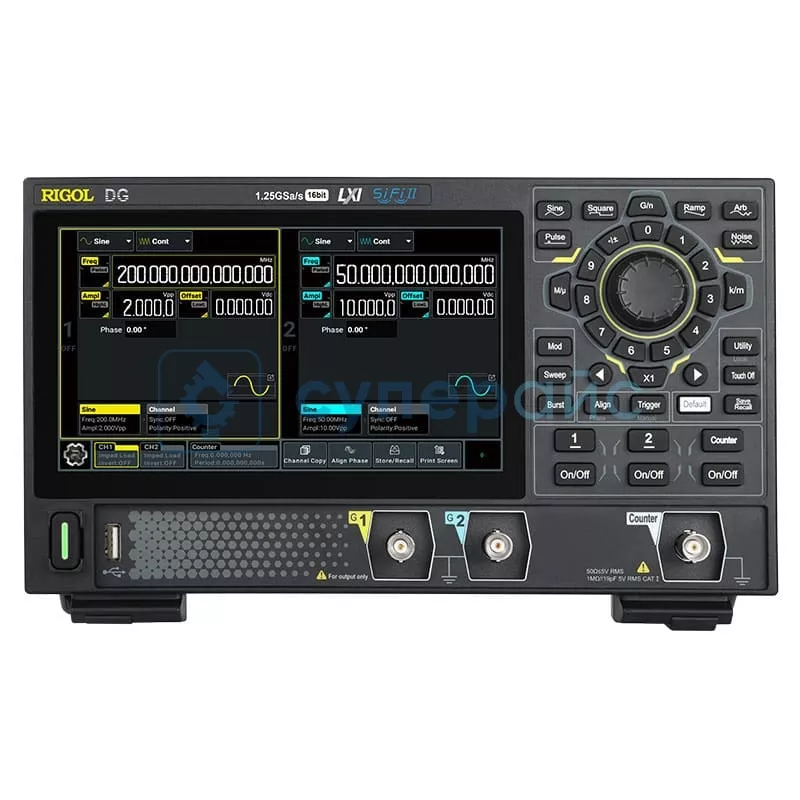

Сигнальный генератор RIGOL DG922 Pro

Генератор сигналов RIGOL DG922 Pro - это профессиональный прибор, который применим в различных сферах: науке, образовании, разработке и тестировании электроники. Модель располагает схемой защиты, предусматривающей аварийный режим короткого замыкания.

Прибор отличается двухканальной конструкцией. Такое количество каналов даёт пользователю возможность генерировать разные сигналы одновременно.

Максимальная частота DG922 Pro составляет 200 МГц. Прибор будет полезен для тестирования высокочастотных схем. Частота дискретизации 125 Гвыб/с обуславливает высокую точность формирования сигналов сложной формы.

Вертикальное разрешение 16 бит помогает создавать сигналы с высокой точностью амплитуды. Это качество особенно ценно при работе с чувствительными электронными компонентами. Дисплей с диагональю 7 дюймов упрощает визуальный контроль параметров генерируемых сигналов.

Генератор 200 МГц DG922 Pro подойдёт для решения следующих задач:

• калибровка измерительного оборудования;
• тестирование аудиосистем;
• проверка радиочастотных компонентов;
• разработка цифровых фильтров;
• моделирование сложных сигналов.

Сенсорный дисплей ускоряет настройку режимов работы прибора. Можно управлять параметрами с помощью касания — без физических кнопок или дополнительного оборудования.

Среди реализованных производителем разъёмов - USB Type-C для питания, USB host и device, а также другие виды интерфейса.

Другие преимущества этого устройства:

• корпус выполнен в компактном форм-факторе;
• снимки осциллограмм можно быстро экспортировать;
• настольное исполнение удобно в лабораториях и тестовых центрах.

RIGOL DG922 Pro будет полезен в таких местах, как:

• образовательные учреждения технического профиля;
• лаборатории прототипирования электронных устройств;
• предприятия по производству радиоаппаратуры;
• сервисные центры.
