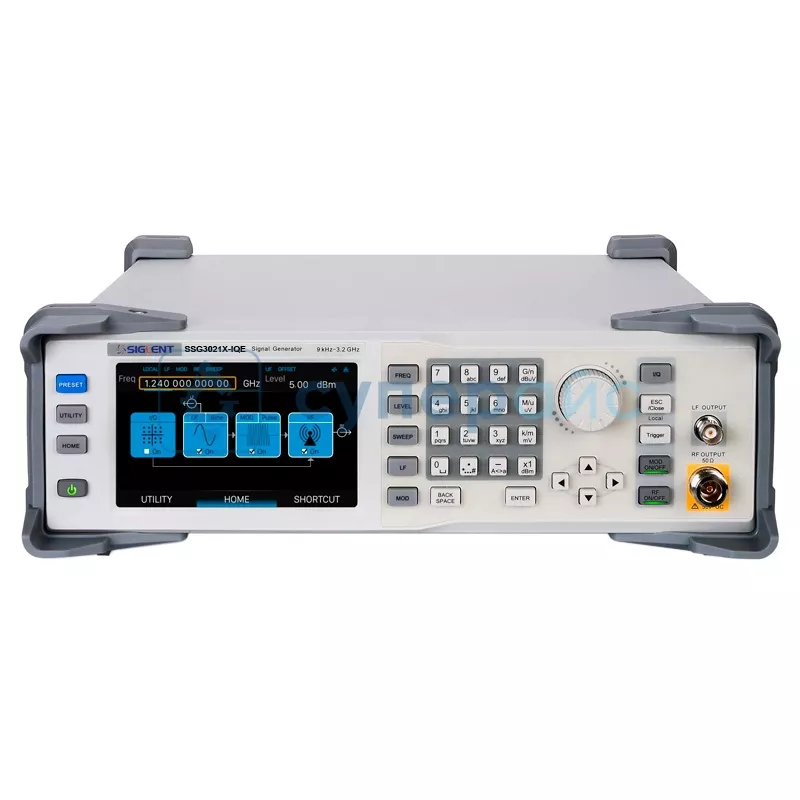

Генератор СВЧ-сигналов Siglent SSG3021X-IQE
788 690 ₽
788 690 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27334
Модель (серия)
SSG3021X-IQE
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SSG3021X-IQE
Артикул (код товара)
27334
Модель (серия)
SSG3021X-IQE
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор импульсов
Категория по частотному диапазону
Мин. частота
9 кГц
Макс. частота
2,1 ГГц
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Амплитуда, Vp-p
Виды модуляции
АМ
ЧМ
ФМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Нет
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Показать больше
Показать меньше
Описание Siglent SSG3021X-IQE
Технические характеристики Siglent SSG3021X-IQE
| Частотный выход | 9 кГц - 2,1 ГГц |
| Частотное разрешение | 0,01 Гц |
| Амплитудное разрешение | 0,01 дБ |
| Модуляция | AM, FM, PM |
| Частота | |
| Разрешение | 0,01 Гц |
| Опорная частота | 10 МГц |
| Начальная точность калибровки | < 0,2 ppm |
| Sweep | |
| Форма сигнала несущей | треугольный, пилообразный |
| Режим | одиночный, непрерывный |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 10 мс до 100 с |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики уровня | |
| Диапазон настройки уровня |
9 кГц ≤ f ≤ 100 кГц: -110 дБ - 9 дБ 100 кГц ≤ f ≤ 1 МГц: -110 дБ - 15 дБ 1 МГц ≤ f ≤ 3,2 ГГц: -110 дБ - 20 дБ |
| Разрешение | 0,01 дБ |
| VSWR | 1 МГц ≤ f ≤ 3,2 ГГц: ≤1,8 |
| Максимальное напряжение постоянного тока | 50 В |
| Спектральная чистота | |
| Максимальное напряжение постоянного тока | 50 В |
| Гармонические искажения | 1 МГц ≤ f ≤ 3,2 ГГц: ≤30 дБ |
| Субгармонические искажения | 1 МГц ≤ f ≤ 3,2 ГГц: ≤45 дБ |
| Негармонические искажения | 1 МГц ≤ f ≤ 3,2 ГГц: ≤63 дБ |
| Генератор внутренней модуляции | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный, треугольный, DC |
| Диапазон частот | 0,1 Гц - 1 МГц |
| Разрешение | 0,01 Гц |
| Глубина | 0% - 120% |
| Входное сопротивление | 50 Ом |
| Входное напряжение | 1 мВ - 3 В |
| Развертка частоты | |
| Форма сигнала несущей | треугольный, пилообразный |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Разрешение | 0,1 мс |
| AM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Глубина | 0% - 100% |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 200 кГц |
| FM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 1 МГц |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| PM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 5 радиан |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| Пульс | |
| Источник | внутренний, внешний, внутренний + внешний |
| Рабочий цикл | 10 - 99% |
| Режим включения / выключения | 1 МГц / 2,5 ГГц |
| Генератор импульсов | |
| Режимы | одиночный, двойной |
| Источник | внутренний, внешний |
| Полярность | нормальный, обратный |
| Период импульса | 40 нс - 300 с |
| Длительность импульса | 20 нс - 300 с |
| Задержка импульса | 20 нс - 300 с |
| Ширина импульса | 20 нс - 300 с |
| Режимы запуска | авто, клавиатура, внешний триггер, шина |
| Задержка внешнего срабатывания | 140 нс - 300 с |
| Разрешение задержки внешнего срабатывания | 10 нс |
| IQ-модуляция | |
| Источник | внешний |
| Пропускная способность |
I или Q: < 100 МГц; RF (I + Q): < 200 МГц |
| Полномасштабный ввод | √(I² + Q²) = 0,5 В |
| EVM |
16QAM: 10 МГц ≤ f ≤ 1,5 ГГц: EVM ≤ 0,7%; 1,5 ГГц ≤ f ≤ 3,2 ГГц: EVM ≤ 1,2%; QPSK: 10 МГц ≤ f ≤ 1,5 ГГц: EVM ≤ 0,7%; 1,5 ГГц ≤ f ≤ 3,2 ГГц: EVM ≤ 1% |
| Общие характеристики | |
| Дисплей | 5-дюймовый сенсорный (800 x 480 пикселей) дисплей |
| Хранение | 256 МБайт |
| Питание | 100 - 240 В, 50/60 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 50°C, влажность до 95% |
| Температура хранения | -20 - 70°C |
| Габариты | 338 х 113 х 369 мм |
| Вес нетто | 4,84 кг |
| Комплектация |
генератор сигнала Siglent SSG3021X-IQE - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Документация и ПО Siglent SSG3021X-IQE
Название
Язык
Версия
Размер и тип
Руководство по программированию для генераторов сигналов Siglent серии SSG3000X
Язык:
Английский
Версия:
PG0803X-E01B
Размер и тип:
1.33 МБ,
PDF
Руководство пользователя для генераторов сигналов Siglent серии SSG3000X
Язык:
Английский
Версия:
UM0803X -E01A
Размер и тип:
1.43 МБ,
PDF
Отзывы Siglent SSG3021X-IQE
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11925
Модель (серия):
HPS2816A
Производитель:
HELPASS
Страна производства:
Гарантия, мес.:
12
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения ёмкости:
0,00001 пФ – 999999 мкФ
Диапазон измерения индуктивности:
0,00001 мкГн – 99999,9 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7074
Модель (серия):
LA5032
Производитель:
Kingst
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
80
Кол-во цифровых каналов:
32
Вход. напряжение (макс), В:
50
Макс. частота дискретизации, МГц:
500
Мин. импульс захвата, нс:
5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17505
Модель (серия):
JDS8060
Производитель:
JUNTEK
Страна производства:
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
275
Глубина памяти на канал:
1,024 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1453
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16883
Модель (серия):
HDG3042B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16910
Модель (серия):
HDG3012B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8462
Модель (серия):
FY6200-20M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8628
Модель (серия):
UTG932E
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
4 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
41958
Модель (серия):
ZC3000P
Производитель:
ZCTek
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1800°С
Добавить в избранное
Артикул (код товара):
44937
Модель (серия):
SWT240L
Производитель:
Shimeida
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
39188
Модель (серия):
SS-30100P
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
3000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
41688
Модель (серия):
TH66500-30-05
Производитель:
Tonghui
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
5000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
39172
Модель (серия):
SS-1560P
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
900
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
38921
Модель (серия):
XL-BFX07
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1200
Регулировка температуры:
Да
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
600
Рабочая длина, мм:
180
Добавить в избранное
Артикул (код товара):
43783
Модель (серия):
C30
Производитель:
SIAL
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
39118
Модель (серия):
PZ1016S
Производитель:
HZK
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Добавить в избранное
Артикул (код товара):
42849
Модель (серия):
CM-150S
Производитель:
CMW
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
900
Регулировка температуры:
Да
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
400
Рабочая длина, мм:
150
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

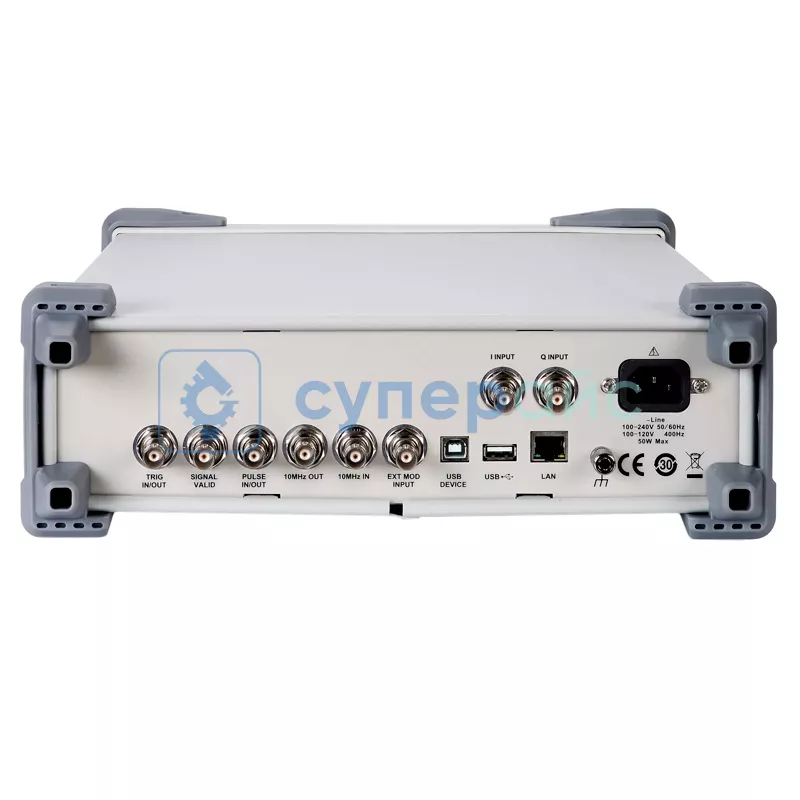

Артикул (код товара):
27334
Модель (серия):
SSG3021X-IQE
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Диагональ встр. дисплея (размер), дюйм:
5
Амплитуда, Vp-p:
< 5
Вес нетто, кг:
4,84
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37572
Модель (серия):
TK8201A
Производитель:
Testkey
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
150
Вход. ток (макс), А:
21
Вход. мощность (макс), Вт:
200
Добавить в избранное
Артикул (код товара):
44750
Модель (серия):
HBDV-2T
Производитель:
Jie Chen
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
43497
Модель (серия):
MS6-Pro
Производитель:
DLAB
Страна производства:
Китай
Гарантия, мес.:
12
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
28190
Модель (серия):
-
Производитель:
Total Z
Страна производства:
Россия
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
да
Кол-во экструдеров:
2
Добавить в избранное
Артикул (код товара):
40662
Модель (серия):
DN100
Производитель:
Certeon
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
44353
Модель (серия):
LHS-125A
Производитель:
Sunshin
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемая влажность, %:
100
Мин. измеряемая влажность, %:
0
Метод измерения:
нагрев
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37138
Модель (серия):
UTx313
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. инфракрасного изображения, пиксель:
384 х 288
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35340
Модель (серия):
DID201
Производитель:
DEVON
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во аккумуляторов в комплекте:
1
Число скоростей:
2
Тип аккумулятора:
Li-lon
Наличие удара:
есть
По типу питания:
Аккумуляторный
