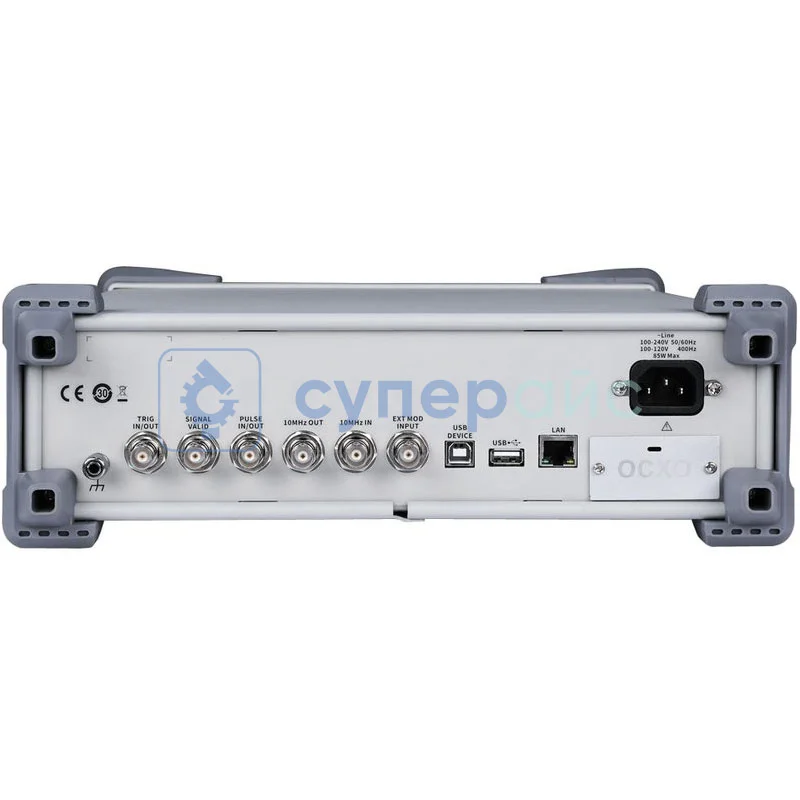

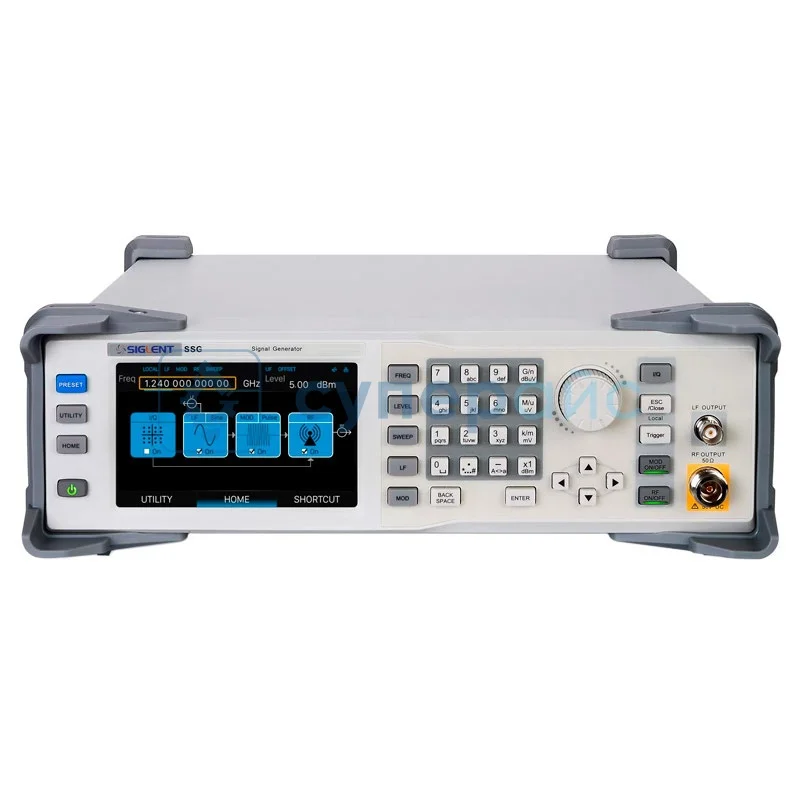

Цифровой генератор сигналов Siglent SSG5040X-V
2 556 759 ₽
2 556 759 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27731
Модель (серия)
SSG5040X-V
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SSG5040X-V
Общие данные
Артикул (код товара)
27731
Производитель (бренд)
Модель (серия)
SSG5040X-V
Страна производства
Гарантия, мес.
12
Основные характеристики
Категория по частотному диапазону
Макс. частота
4 ГГц
Мин. частота
9 кГц
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор импульсов
Формы сигналов и функции генерации
Виды модуляции
АМ
ФМ
ФМ
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Габариты и вес
Вес нетто, кг
Описание Siglent SSG5040X-V
Технические характеристики Siglent SSG5040X-V
| Частотный выход | 9 кГц - 4 ГГц (CW режим) / 10 МГц - 4 ГГц (IQ режим) |
| Частотное разрешение | 0,001 Гц |
| Амплитудное разрешение | 0,01 дБ |
| Точность амплитуды | ≤ 0,7 дБ (типичное значение) |
| Фазовый шум | смещение 120 дБн / Гц 20 кГц при 1 ГГц (типичное значение) |
| Модуляция | AM, FM, PM |
| Поддержка функции импульсной модуляции | есть |
| Генератор импульсной последовательности | есть |
| Поддержка воспроизведение файлов протоколов | есть |
| Поддержка генерации и воспроизведение последовательностей сигналов | есть |
| Частота | |
| Разрешение | 0,001 Гц |
| Разрешение настройки смещения фазы | 0,1° |
| Установка времени |
＜5 мс (типичное значение) АЛК ВКЛ. < 10 мс (типичное значение) АРУ ВЫКЛ. |
| Частотная сегментация | |
| Группа 1 | диапазон частот: 9 кГц ≤ f ≤ 1 МГц |
| Группа 2 | диапазон частот: 1 МГц ≤ f ≤ 250 МГц |
| Группа 3 | диапазон частот: 250 МГц ≤ f ≤ 500 МГц |
| Группа 4 | диапазон частот: 500 МГц ≤ f ≤ 1000 МГц |
| Группа 5 | диапазон частот: 1000 МГц ≤ f ≤ 2000 МГц |
| Группа 6 | диапазон частот: 2000 МГц ≤ f ≤ 4000 МГц |
| Группа 7 | диапазон частот: 4000 МГц ≤ f ≤ 6000 МГц |
| Внутренний справочный источник | |
| Опорная частота | 10 МГц |
| Начальная точность | ＜0,2 частей на миллион |
| Температурная стабильность | ＜1 ppm, 0 ~ 50 ℃ |
| Скорость старения частоты | ＜0,5 частей на миллион / 1 год, 3 ppm /20 год |
| Сканирование частоты | |
| Метод сканирования |
шаговая развертка (равномерно или логарифмически расположенные шаги по частоте) сканирование списка (список пошагово с произвольной частотой) |
| Диапазон сканирования | в диапазоне частот прибора |
| Форма сканирования | треугольная волна, пилообразная волна |
| Режим сканирования | одиночный, непрерывный |
| Изменение шага | линейный или логарифмический |
| Точки сканирования |
пошаговое сканирование: 2 - 65535 сканирование списка: 1-500 |
| Время пребывания | 10 мс - 100 с |
| Разрешение настройки времени задержки | 0,1 мс |
| Режим триггера | автоматический, ключевой триггер, внешний триггер, триггер по шине (GPIB, USB, локальная сеть) |
| Край триггера | триггер по нарастающему фронту и триггер по заднему фронту необходимо настраивать только в том случае, если триггер является внешним триггером |
| Характеристики уровня | |
| Диапазон настройки уровня |
9 кГц ≤ f ≤ 100 кГц: -110 дБ - 9 дБ 100 кГц ≤ f ≤ 1 МГц: -110 дБ - 15 дБ 1 МГц ≤ f ≤ 3,2 ГГц: -110 дБ - 20 дБ 4 ГГц < f ≤ 6 ГГц - 130 дБм - 24 дБм |
| Разрешение | 0,01 дБ |
| Диапазон уровней индикатора | |
| Диапазон настройки уровня |
9 кГц ≤ f ≤ 100 кГц: -110 дБ - 4 дБ 100 кГц ≤ f ≤ 1 МГц: -110 дБ - 13 дБ 1 МГц ≤ f ≤ 3,2 ГГц: -130 дБ - 20 дБ 4 ГГц < f ≤ 6 ГГц - 120 дБм - 20 дБм |
| VSWR | 1 МГц ≤ f ≤ 6 ГГц |
| Максимальная обратная мощность | |
| Максимальное напряжение постоянного ток | 50 В |
| Обратная входная мощность | 1 МГц ≤ f ≤ 6 ГГц: 30 дБм |
| Спектральная чистота | |
| Гармонические искажения | CW модель,1 МГц ≤ f ≤ 6 ГГц, выходной уровень ≤ 13 дБм: <-30 дБн |
| Субгармонические искажения | CW модель,1 МГц ≤ f ≤ 6 ГГц, выходной уровень ≤ 13 дБм: <-55 дБн |
| Негармонические искажения |
CW режим, смещение несущей＞10 кГц,1 МГц ≤ f ≤ 4 ГГц: <-65 дБн CW режим, смещение несущей＞10 кГц, 4 ГГц ≤ f ≤ 6 ГГц: <-60 дБн |
| Внутренний источник модуляции (НЧ) | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный, треугольный, DC |
| Диапазон частот |
синусоидальная волна: 0,01 Гц - 1 МГц прямоугольная волна, треугольная волна, пилообразная волна: 0,01 Гц - 20 кГц |
| Разрешение | 0,01 Гц |
| Частотная характеристика | ≤ 0,3 дБ |
| Выходное напряжение переменного тока |
установить диапазон: 1 мВпп - 3 Впп разрешение по напряжению: 1 мВ пик-пик |
| Выходное сопротивление | 50 Ом (номинальная стоимость) |
| НЧ сканирование частоты | |
| Режим развертки | линейный, логарифмический |
| Форма сканирования | пилообразная волна, треугольная волна |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Диапазон частот сканирования | 0,01 Гц - 1 МГц |
| Режим триггера | автоматический, ключевой триггер, внешний триггер, триггер по шине |
| AM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Глубина | 0% - 100% |
| Разрешение | 0,1% |
| FM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 1 МГц |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| PM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 5 радиан |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| Пульс | |
| Источник | внутри, снаружи |
| Рабочий цикл | 10 - 90% |
| Период настройки импульса | 40 нс - 300 с |
| Генератор импульсов | |
| Режимы | одиночный, двойной |
| Источник | внутренний, внешний |
| Полярность | нормальный, обратный |
| Период импульса | 40 нс - 300 с |
| Длительность импульса | 20 нс - 300 с |
| Задержка импульса | 20 нс - 300 с |
| Ширина импульса | 20 нс - 300 с |
| Режимы запуска | авто, клавиатура, внешний триггер, шина |
| Задержка внешнего срабатывания | 140 нс - 300 с |
| Разрешение задержки внешнего срабатывания | 10 нс |
| Характеристики модуляции векторного сигнала | |
| IQ характеристика модуляции | |
| Источник модуляции | внешний |
| Пропускная способность |
основная полоса или вопрос＜100 МГц (типичное) RF (Я+В)＜200 МГц (типичное значение) |
| Регулировка внутреннего генератора основной полосы частот | |
| Я / вопрос, предвзятость | ± 50 % |
| Я / вопрос, прирост | ± 4 дБ |
| Регулировка ортогонального угла | ± 10° |
| Внутренний выход основной полосы частот | |
| Импеданс |
50 Ом каждый выходной порт 100 Ом дифференциальный выходной порт |
| Максимальное входное напряжение на канал | 0,5 В пик-пик, синусоидальный выходной сигнал |
| Неравномерность амплитуды | после открытия калибровки ± 0,3 дБ |
| IQ синфазное смещение | ± 1,5 В ловить 50 омическая нагрузка |
| Выходное напряжение дифференциального режима | ± 3 В ловить 50 омическая нагрузка |
| Возможности внутреннего генератора основной полосы частот | |
| Частота выборки | от 100 выборок в секунду до 120 миллионов выборок в секунду |
| Полоса пропускания РЧ-выхода (Я+В) | 75 МГц |
| Диапазон смещения частоты | ± 60 МГц |
| Хранение сигналов произвольной формы | ± 1,5 В ловить 50 омическая нагрузка |
| Выходное напряжение дифференциального режима |
максимальная мощность воспроизведения 200 МСа энергонезависимая память 4 ГБайт |
| Cегмент сигнала | длина сегмента сигнала 200 Са - 200 МСа |
| Последовательность сигналов |
максимальное количество сегментов сигнала в последовательности 1024 максимальное количество повторений: 65535 |
| Настройка задержки триггера | 10 нс ~ 42 с |
| Разрешение задержки внешнего триггера | 10 нс |
| Собственная задержка внешнего триггера |
режим одиночного триггера без перезапуска: 83 нс + 8 периоды выборки режим триггера перезапуска с одним триггером: 83 нс + 0,8 мкс + 8 периоды выборки |
| AWGN (аддитивный гауссов белый шум) | |
| Тип | расчет в реальном времени |
| Метод суперпозиции шума |
отдельный шумовой выход; добавленный в цифровом виде к сигналу, воспроизводимому произвольной формой |
| Пропускная способность | 1 Гц - 75 МГц |
| Отношение несущей к шуму | ± 100 дБ |
| Тип отношения несущей к шуму | C / N, Eb / N0 |
| Универсальный режим модуляции | |
| Скорость передачи символов | 500 спс - 60 сс / с |
| Тип модуляции |
PSK: BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, OQPSK, PI/4-DQPSK, PI/8-D8PSK QAM: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM MFSK: 2FSK, 4FSK, 8FSK, 16FSK, MSK ASK: 2ASK, 4ASK, 8ASK, 16ASK |
| Полифония | |
| Количество перевозчиков | от 1 до 40 |
| Частотный интервал | от 100 Гц до 120 МГц |
| Общие характеристики | |
| Дисплей | 5-дюймовый сенсорный (800 x 480 пикселей) дисплей |
| Хранение | 4 Гб |
| Питание | 100 В - 240 В( ± 10 %), 50 / 60 Гц 100 - 120 В (± 10 %), 400 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 50°C, влажность до 95% |
| Температура хранения | -20 - 70°C |
| Габариты | 338 х 113 х 369 мм |
| Вес нетто | 5,3 кг |
| Комплектация |
генератор сигнала Siglent SSG5040X-V - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Документация и ПО Siglent SSG5040X-V
Название
Язык
Версия
Размер и тип
Руководство пользователя генератора сигналов SIglent серии SDG5000X
Язык:
Китайский
Размер и тип:
2,38 МБ,
PDF
Руководство по программированию генератора сигналов SIglent серии SDG5000X
Язык:
Китайский
Размер и тип:
2,26 МБ,
PDF
Руководство пользователя генератора сигналов SIglent серии SDG5000X
Язык:
Китайский
Размер и тип:
2,38 МБ,
PDF
