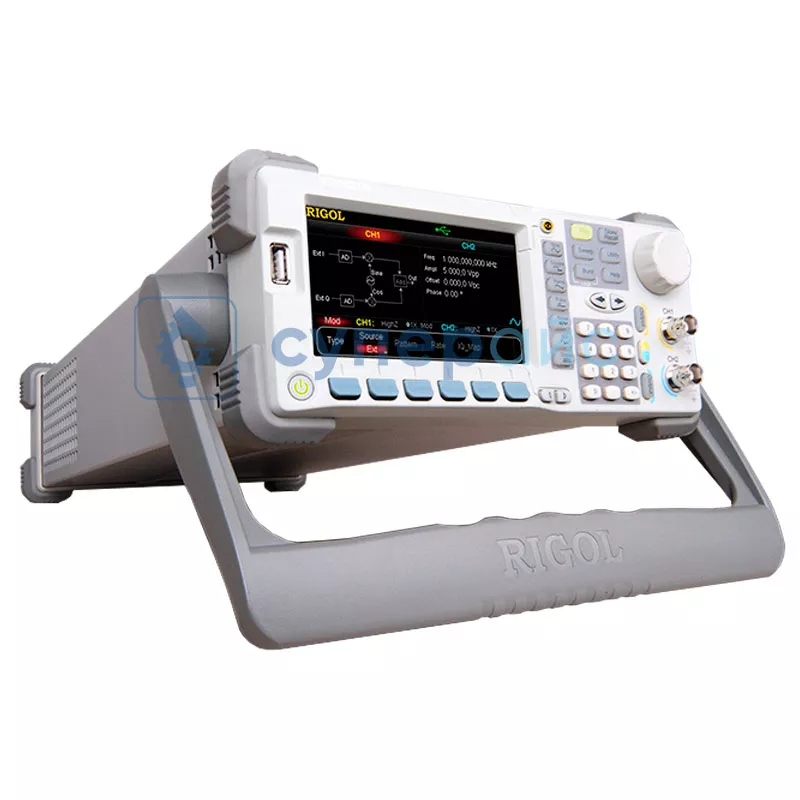

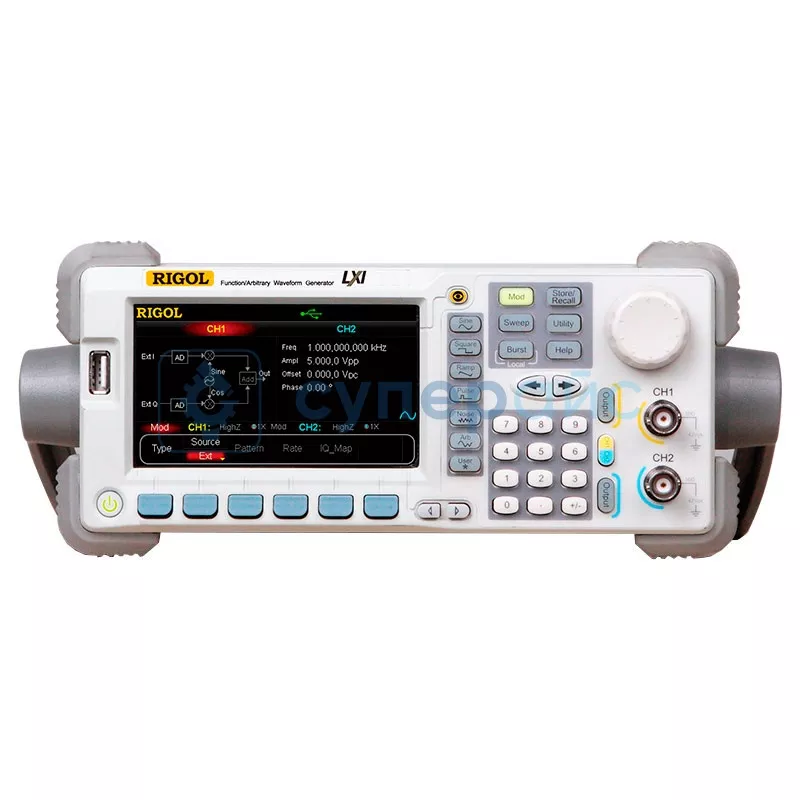

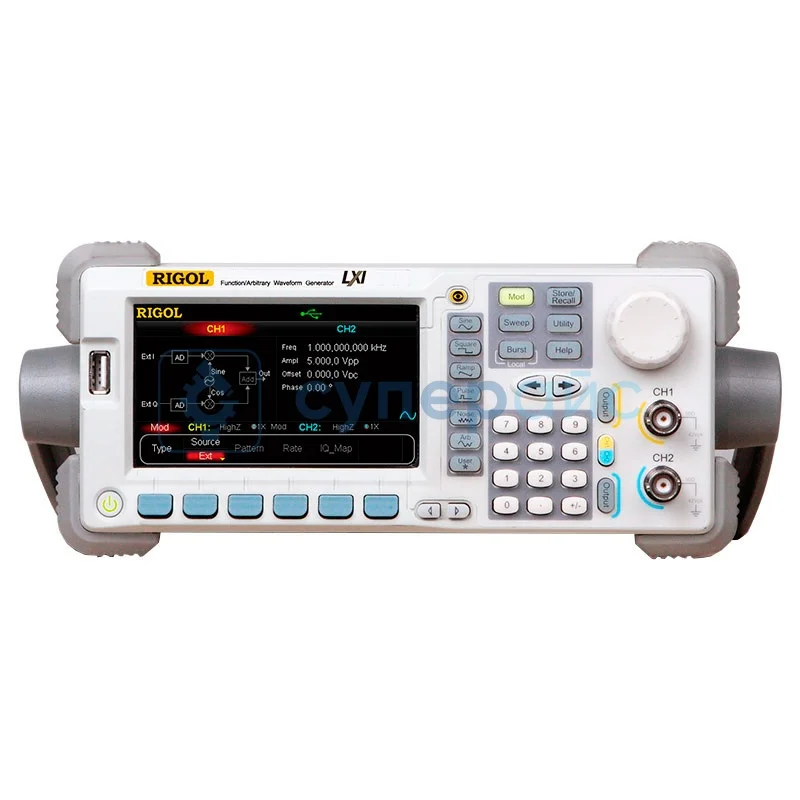

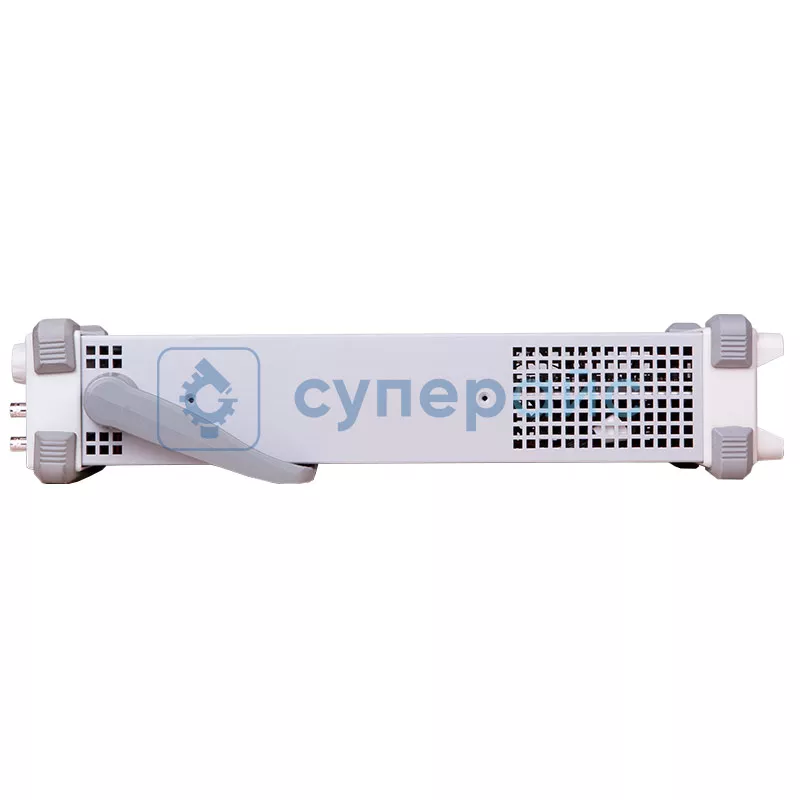

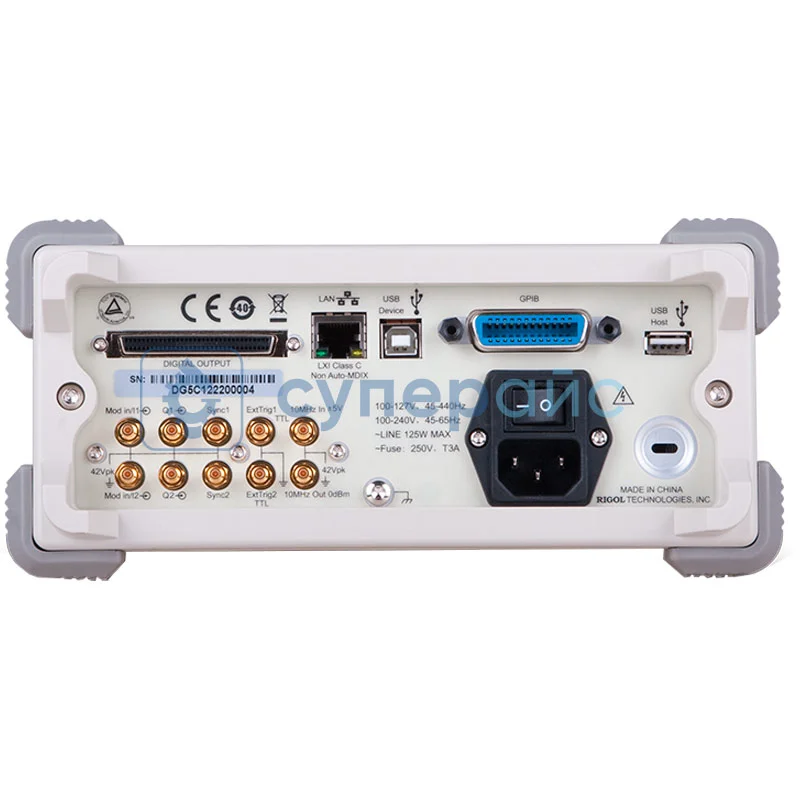

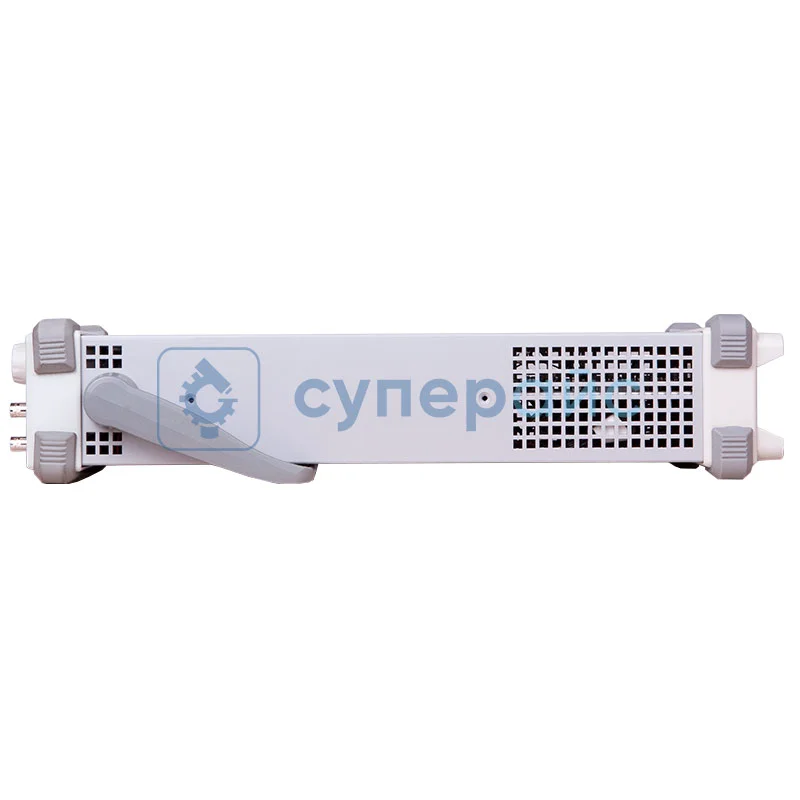

Двухканальный генератор сигнала RIGOL DG5102
Код товара: 21813
Гарантия 12 месяцев
О товаре Функция защиты от замыкания
Количество каналов: 2
Максимальная частота: 100 МГц
Частота дискретизации: 1000 Мвыб / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция защиты от замыкания
Количество каналов: 2
Максимальная частота: 100 МГц
Частота дискретизации: 1000 Мвыб / с
Технические характеристики RIGOL DG5102
| Количество каналов | 2 |
| Выходная частота | 100 МГц |
| Частота дискретизации | 1000 Мвыб/с |
| Форма волны | |
| Основные формы сигналов | синус, квадрат, амплитуда, импульс, шум |
| Встроенные сигналы произвольной формы | синус, экспоненциальный подъем, экспоненциальное падение, ЭКГ, Гаусс, Хаверсин, Лоренц, двухтональный, постоянный ток |
| Частотные характеристики | |
| Синус | от 1 мкГц до 100 МГц |
| Квадрат | от 1 мкГц до 100 МГц |
| Рампа | от 1 мкГц до 3 МГц |
| Пульс | от 1 мкГц до 50 МГц |
| Шум | полоса пропускания 250 МГц |
| Арб | от 1 мкГц до 50 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения | типичный (0 дБм) < 100 МГц: <-40 дБн |
| Полное гармоническое искажение | < 0,5 % (от 10 Гц до 20 кГц, 0 дБм) |
| Ложный (неграмонический) | типичный (0 дБм) ≤ 100 МГц: <-50 дБн |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
| Характеристики сигнала | |
| Квадрат | |
| Время нарастания / падения | < 3 нс |
| Превышение | ≤ 5 % |
| Рабочий цикл |
≤ 10 МГц: 20 - 80 %; 10 - 40 МГЦ: 40 - 60 %; |
| Несимметрия | 1 % периода + 5 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 30 МГц: 10 ppm периода + 500 пс; > 30 МГц: 500 пс |
| Рампа | |
| Линейность | ≤ 0,5 % пиковая мощность |
| Симметрия | от 0 до 100% |
| Пульс | |
| Период | 20 нс – 1000000 с |
| Длительность импульса | 4 нс – 1000000 с |
| Восходящий / нисходящий фронт | от 3 нс до 1 мс |
| Превышение | ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); 10 ppm + 500 пс |
| Арб | |
| Длина сигнала |
обычный режим: от 2 до 16 млн.; режим воспроизведения: от 2 до 128 млн. |
| Вертикальное разрешение | 14 бит |
| Режимы | обычный, воспроизведение |
| Частота дискретизации |
обычный режим: от 2 до 16 млн.: 1 Мвыб / с (фиксированный); режим воспроизведения: от 2 до 128 млн. 1 Мвыб / с (переменный) |
| Минимальное время подъема / спада | < 3 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Метод интерполяции | Close, Linear, Sinc |
| Метод редактирования | точка и блок редактирования |
| Энергозависимость памяти | 1 G байт |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон | от 5 мВ до 10 В (размах) |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 1 мВ |
| Амплитуда | < 10 МГц: 0,1 дБ |
| Плоскостность |
типичный (синусоидальный, 1В размах); ≤ 10 МГц: ± 0,1 дБ; от 10 до 60 МГц: ± 0,2 дБ; от 60 до 70 МГц: ± 0,4 дБ |
| Единица | Vpp, Вrms, дБм, высокий, низкий уровень |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ± 5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 0,5 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, IQ |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, арб (кроме постоянного тока) |
| Несущая частота | от 1,5 МГц до 100 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 1 мкс до 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | от 0 нс до 85 с |
| Характеристики развертки | |
| Форма сигнала несущей | синусоидальный, прямоугольный, импульсный, шумовой, арб (кроме постоянного тока) |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | от 1 мс до 300 с |
| Время удержания / возврата | от 0 мс до 300 с |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 50 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 300 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 125 Вт |
| Рабочая температура | 10 - 45 ℃ |
| Способ охлаждения | вентилятор |
| Диапазон влажности |
ниже 35 ℃: ≤ 90 % относительной влажности; 35 ℃ до 40 ℃: ≤ 60 % относительной влажности |
| IP-защита | IP2X |
| Размер изделия | 590 х 375 х 255 мм |
| Вес нетто | 4,3 кг |
| Вес брутто | 7 кг |

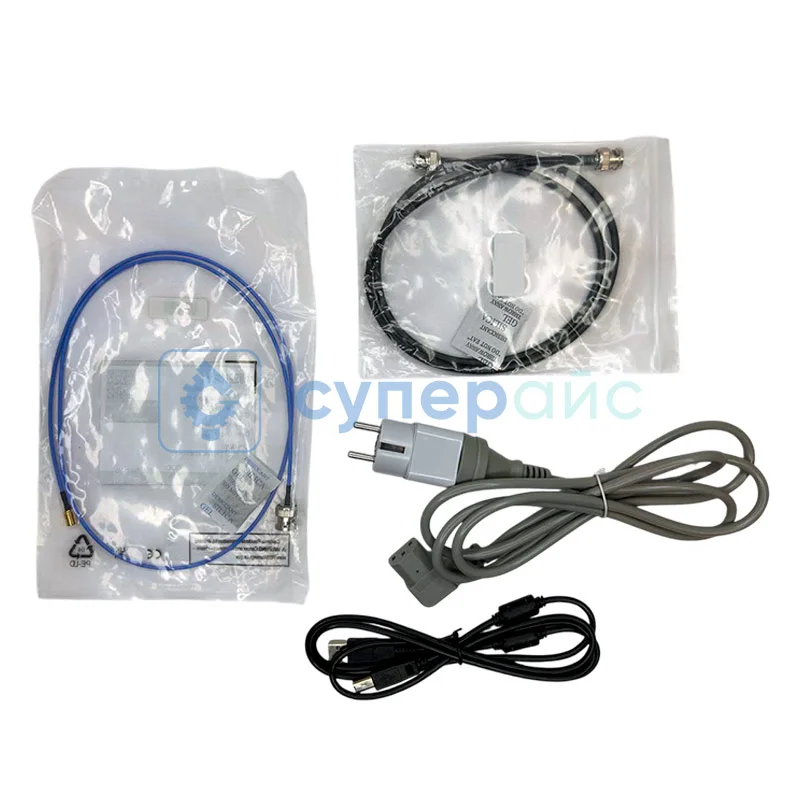

| Комплектация |
генератор сигнала RIGOL DG5102 - 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель SMB(F) – BNC (M) - 1 шт; руководство пользователя - 1 шт |
Сенсорный генератор сигналов RIGOL DG5102
RIGOL DG5102 - это двухканальный генератор сигналов, предназначенный для работы с электрическими сигналами тех или иных параметров. По сути действия устройство представляет собой тестовый передатчик, который подает проверочный импульс на испытуемые компоненты. Среди последних могут быть фильтры, готовые узлы радиоэлектронной аппаратуры или усилители. Прибор может создавать высокочастотные сигналы с максимальной частотой до 100 МГц. Генератор синусоидального сигнала обеспечивает точную генерацию с применением различной частоты и амплитуды.
Особенности модели:
Генератор специальных сигналов: пользователь может создавать не только синусоидальные, но и другие типы сигналов, такие как прямоугольные, шумовые и импульсные.
- Встроенные сигналы произвольной формы: прибор дополнен функцией, которая даёт возможность воспроизводить сложные виды.
- Частота дискретизации 1000 Мвыб/с: обеспечивает точность воспроизведения, а также детальный уровень проработки сложных форм.
- Защита на случай короткого замыкания: установленные схемы поддерживают безопасность и надежность работы.
- Понятный интерфейс: информативный ЖК-экран обеспечивает наглядность и контроль над параметрами.
- Воздушное охлаждение: вентилятор охлаждения поддерживает стабильность устройства даже при интенсивных нагрузках.
RIGOL DG5102 - универсальный инструмент для профессионалов, занимающихся разработкой и тестированием электронных устройств. Также полезен для преподавателей, проводящих практические занятия, и студентов, изучающих электронику.
Обзорная таблица генераторов сигналов RIGOL
| Характеристики | DG5102 | DG5101 |
| Количество каналов | 2 | 1 |
| Выходная частота | 100 МГц | |
| Частота дискретизации | 1000 Мвыб/с | |
| Основные формы сигналов | синус, квадрат, амплитуда, импульс, шум | |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ | |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) | |
| Потребляемая мощность | менее 125 Вт | |
| Рабочая температура | 10 - 45 ℃ | |
| Способ охлаждения | вентилятор | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов | |
| IP-защита | IP2X | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
