Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)

Код товара: 2480

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 35208
            [SRC] => /upload/iblock/112/1125d39e6e42b7b240273320ad3de45b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 9357
            [SRC] => /upload/iblock/c46/c465561f2ced2a9c5daba00dfd8825f8.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 35202
            [SRC] => /upload/iblock/3bf/3bf3eba7500bc492470e5c516d43049c.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 35203
            [SRC] => /upload/iblock/bb2/bb209b08c3bb09c17ab2c60fdec14ea8.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 35204
            [SRC] => /upload/iblock/4ef/4ef0adaffd8dbf4ed4d5eedc307c4de1.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 35205
            [SRC] => /upload/iblock/692/6927df22781de2c95aecc4f0d4e90035.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 35206
            [SRC] => /upload/iblock/79f/79f41f3933a662f599454097ca7bf6c7.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 35207
            [SRC] => /upload/iblock/fc8/fc84aa80f637905c6241757b121f3aa1.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
5 870 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS2900-15M

Характеристики генератора сигналов
Количество каналов 2
Полоса пропускания 15 МГц
Частота дискретизации 266 МВыб/с
Диапазон частот 0,01 мкГц - 15 МГц
Длина волны 2048 бит
Вертикальное разрешение 14 бит
Волновые характеристики
Форма сигналов синусоидальная, прямоугольная, импульсная (регулируемый рабочий цикл, точная регулировка ширины и периода импульса), треугольная, частичная синусоида, CMOS, DC level, Full-Wave, Pos-Ladder, Pos-Ladder, Neg-Ladder, шумовая, Exponential Rise, Exponential Fall, multisonic, Lorentz Pulse и произвольные сигналы (60 форм)
Частотные характеристики
Синусоидальный сигнал 0,01 мкГц - 15 МГц
Прямоугольный сигнал 0,01 мкГц - 15 МГц
Пилообразный сигнал 0,01 мкГц - 15 МГц
Импульсный сигнал 0,01 мкГц - 6 МГц
TTL/CMOS 0,01 мкГц - 6 МГц
Произвольный сигнал 0,01 мкГц - 6 МГц
Время нарастания сигнала ≤ 25 нс
Диапазон регулировки длительности импульса 100 нс - 4000с
Разрешение 0,01 мкГц
Точность частоты ± 20 ppm
Стабильность частоты ±1 ppm / 3 часа
Характеристики синусоидального сигнала
Гармоническое искажение < 1 МГц: ≥ 45 дБ
1 МГц - 20 МГц: ≥ 40 дБ
Полное гармоническое искажение < 1% (20 Гц - 20 кГц)
Характеристики прямоугольного сигнала
Выброс ≤ 5%
Рабочий цикл 0,1 - 99,9%
Характеристики пилообразного сигнала
Линейность > 98% (0,01 Гц - 10 кГц)
Амплитудные характеристики
Диапазон выходной амплитуды 2mVpp-20Vpp
Частота ≤ 10 МГц
Разрешающая способность по амплитуде
1 мВ
Стабильность амплитуды ± 0,5% / 5 часов
Выходной сигнал
Импеданс 50 Ом ± 10%
Защита все каналы могут работать больше 60 секунд при коротком замыкании нагрузки
Характеристики смещения постоянного тока
Амплитуда выходного сигнала > 2 В
Диапазон регулировки смещения от -9,99 В до 9,99 В
Разрешение смещения 0,01 В
Фазовые характеристики
Диапазон 0 - 359,99°
Разрешение 0,1°
TTL/CMOS выход
Низкий уровень &< 0,3 В
Высокий уровень 1 - 10 В
Время нарастания/спада ≤ 20 нс
Характеристики частотомера
Диапазон 1 Гц - 100 МГц
Точность измерения время захвата: 0,01 - 10 с
Характеристики счетчика
Диапазон измерения
0 - 4294967295
Режим
2 вида режима сопряжения, DC и AC
Режим подсчета
ручной
Диапазон входного сигнала 2mVpp-20Vpp
Измерение ширины длительности импульса 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время)
Период 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время)
Характеристики генератора качающейся частоты
Каналы CH1 или CH2
Тип развертки линейная, логарифмическая
Длительность периода изменения частоты 0,1 - 999,9 с
Диапазон настройки произвольно устанавливается между начальной и конечной точками
Режимы свипирования вверх, вниз, вверх-вниз
Характеристики генератора пачки импульсов
Количество импульсов 1 - 1048575
Режимы Manual Trig, CH2 Trig, Ext.Tring (AC), Ext.Tring (DC)
Общие характеристики
Дисплей 2,4-дюймовый цветной TFT дисплей
Языки меню английский
Интерфейс USB
Питание DC 5 В ± 0,5 В
Рабочая температура 0 - 40℃
Влажность < 80%

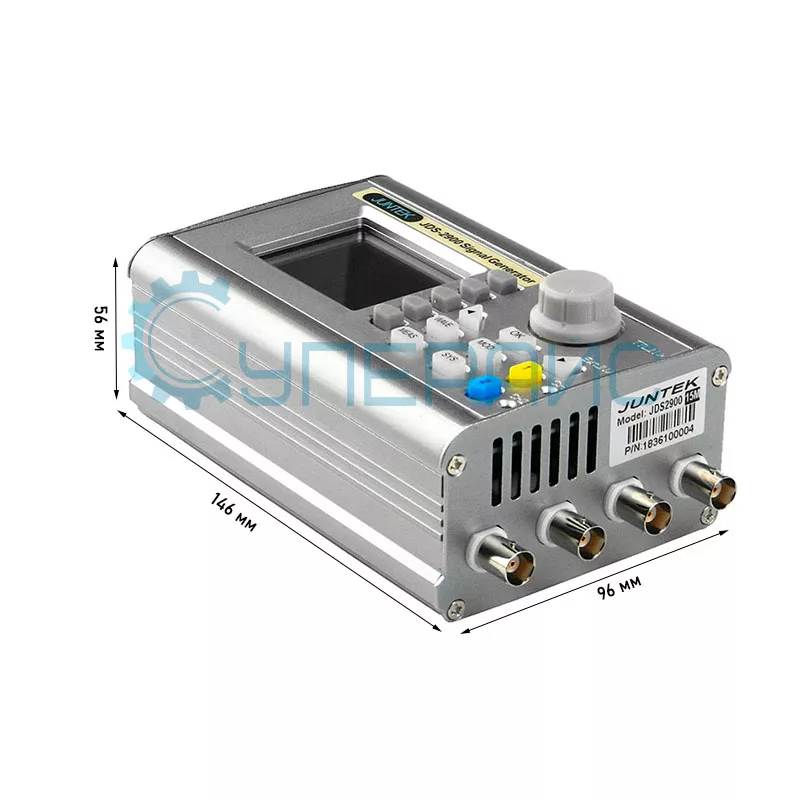

Габариты 146 х 96 х 56 мм
Вес нетто 420 г

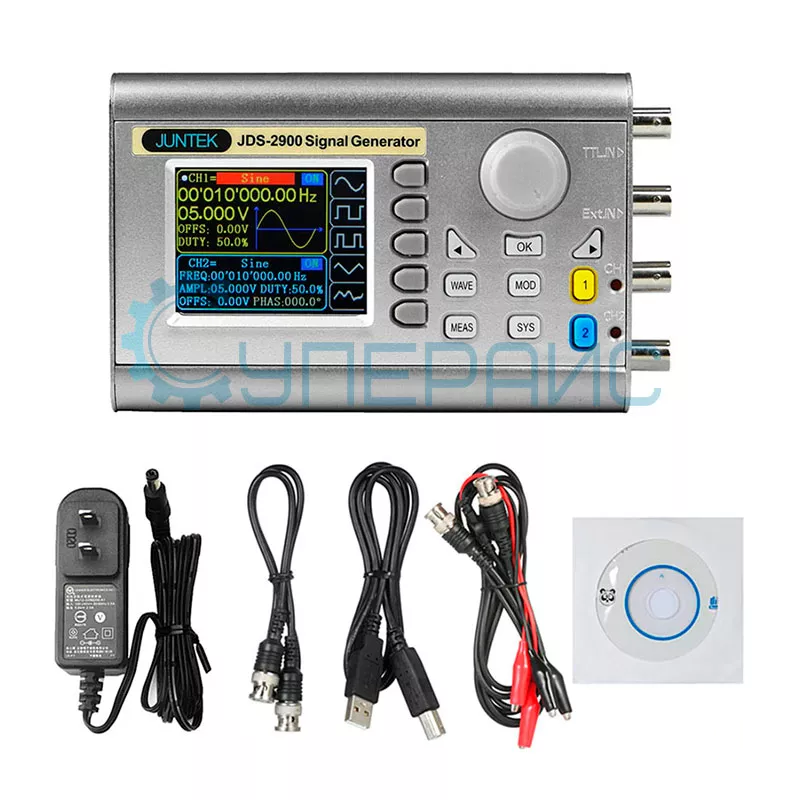

Комплектация генератор сигналов JUNCE JDS2900-15M – 1 шт
сетевой адаптер питания – 1 шт
кабель USB – 1 шт
BNC кабель – 1 шт
кабель BNC-крокодилы – 1 шт
инструкция по эксплуатации – 1 шт
диск с программным обеспечением - 1 шт
Совместимость Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

Прецизионный ВЧ генератор сигналов JDS2900-15M от производителя JUNCE

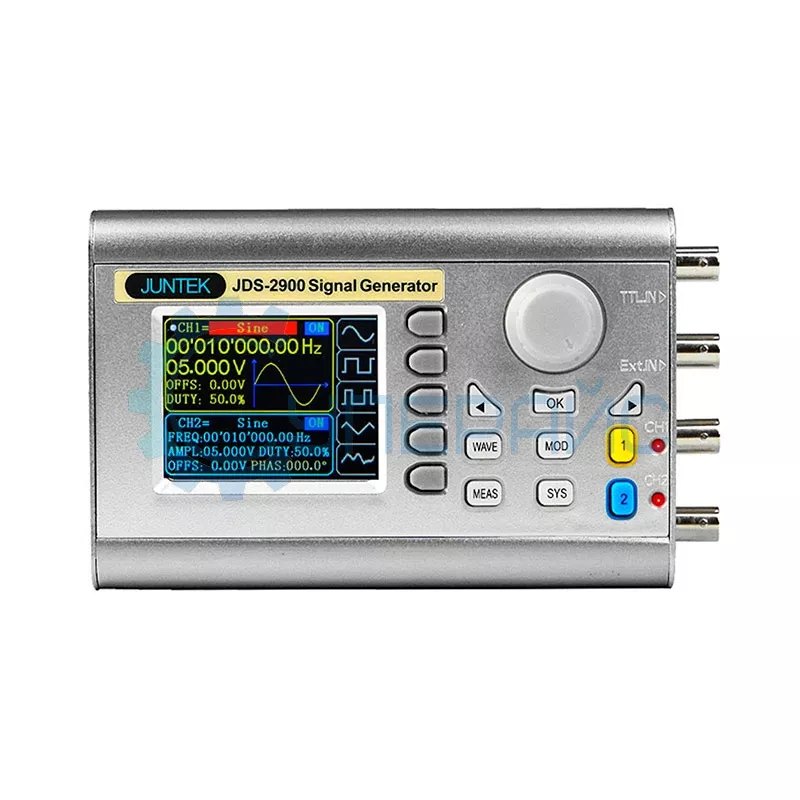

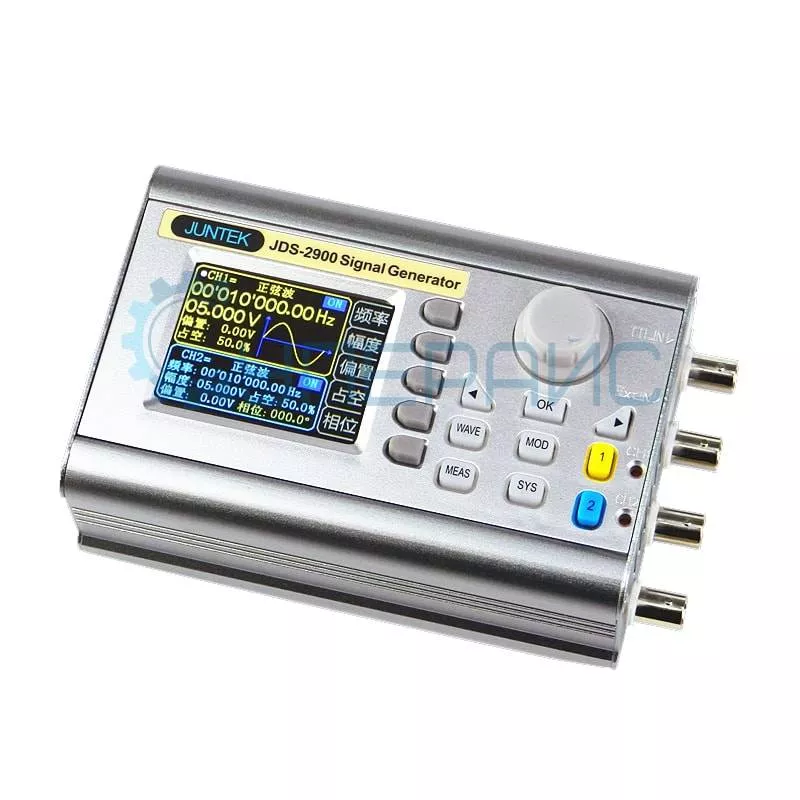

Генератор сигналов произвольной формы JUNCE JDS2900 обеспечивает формирование сигналов как стандартных (синусоидальных, прямоугольных, треугольных), так и специальных форм. Этот двухканальный DDS генератор 15 МГц, с частотой преобразования 266 МВыб/с при вертикальном разрешении 14 бит, успешно применяется для решения различных измерительных задач.

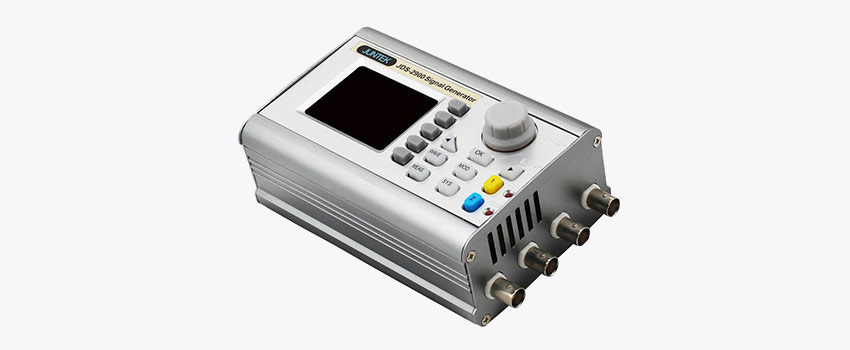

Генератор сигналов стандартных и произвольных форм JUNCE JDS2900-15M

Прибор имеет встроенный частотомер до 100 МГц и счетчик импульсов, а также функцию модуляции амплитуды и функции развертки по частоте. Оба выходных канала CH1 и CH2 полностью функциональны и независимы друг от друга. Частота, амплитуда и смещение сигнала задаются по отдельности.

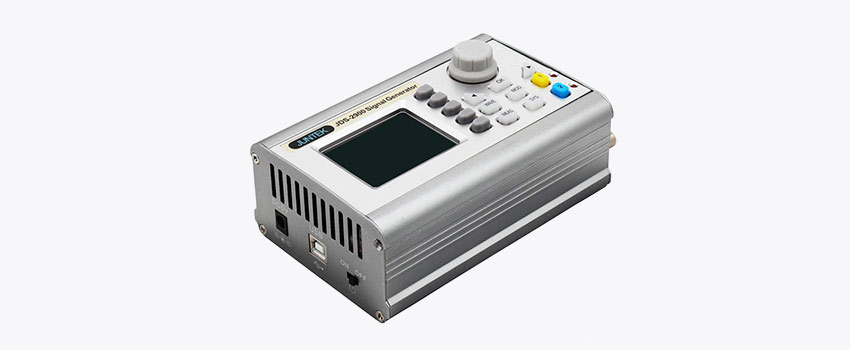

 Настольный генератор сигналов JUNCE JDS2900-15M

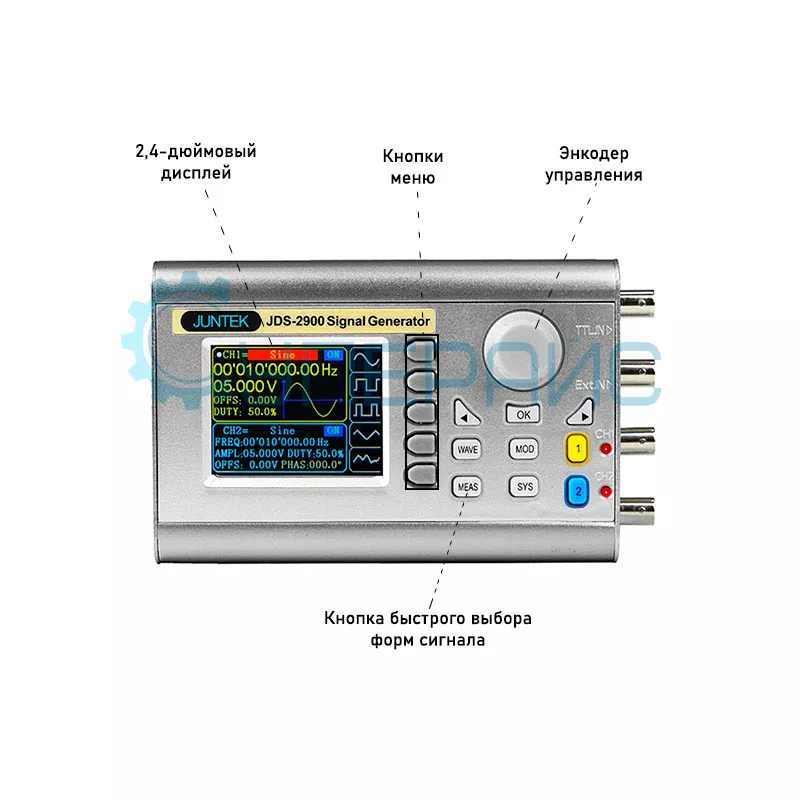

Все измеряемые параметры отображаются на цифровом 2,4-дюймовом TFT дисплее. Благодаря прилагаемому программному обеспечению все данные хранятся и экспортируются на ПК. Также измерения возможно проводить удаленно и наблюдать результаты с экрана вашего компьютера.

Цифровой генератор сигналов произвольной формы JUNCE JDS2900-15M

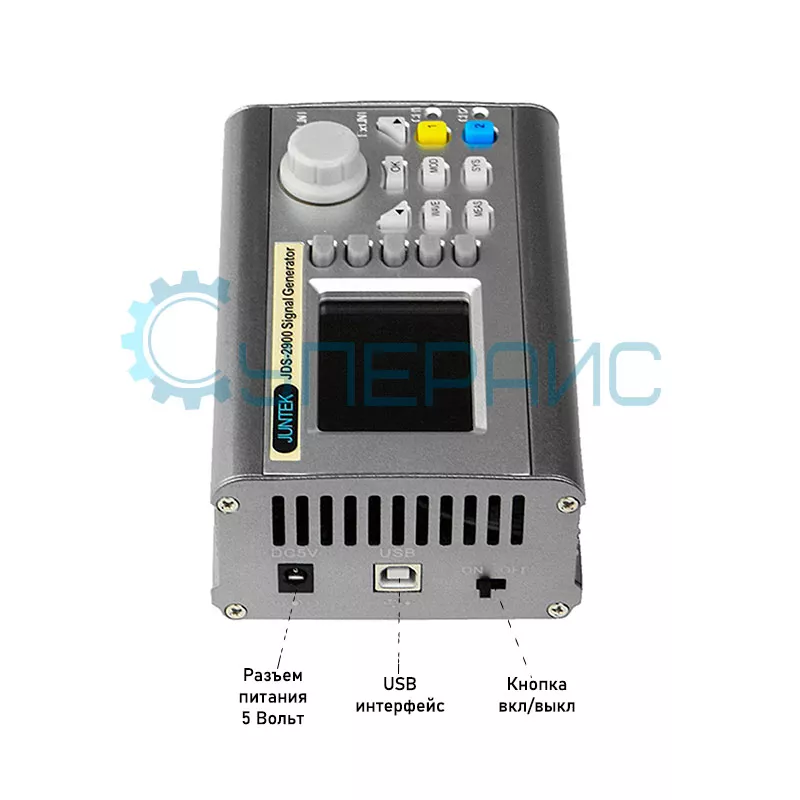

USB интерфейс позволяет пользователям передавать данные на ПК, а также производить питание от внешнего аккумулятора.
