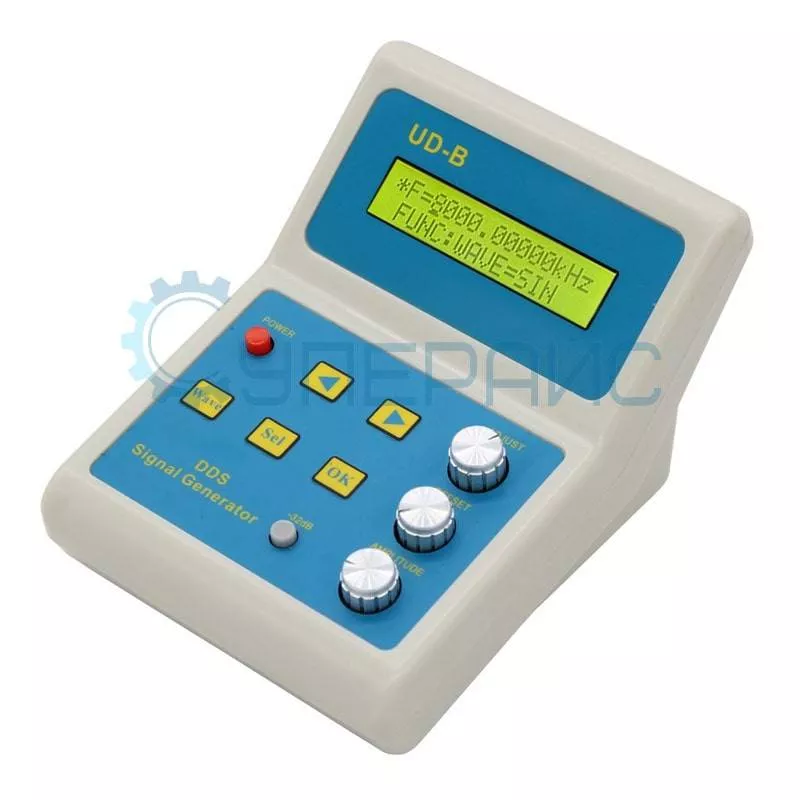

Генератор сигналов стандартной формы JUNTEK UDB1102S

Генератор сигналов стандартной формы JUNTEK UDB1102S

Код товара: 4740

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 16980
            [SRC] => /upload/iblock/672/672d31a26526fb9a2367ee92580a3285.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 13857
            [SRC] => /upload/iblock/fad/fad40c50771fce9bb8822203240d2109.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 13858
            [SRC] => /upload/iblock/f7f/f7f73f1e24659bbd397d7284f6ebe8a6.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 13859
            [SRC] => /upload/iblock/ffa/ffaf9511b4e69f6cbac8414af9263a2a.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 13860
            [SRC] => /upload/iblock/c0e/c0e11ff59c28f4b6b69c0ab0fc81c48d.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 13861
            [SRC] => /upload/iblock/432/43243a3f11236487c9680ba440a55761.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 13862
            [SRC] => /upload/iblock/0a9/0a9487cdd753a400634048425721db24.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 13863
            [SRC] => /upload/iblock/00c/00cc0f9a2de1cc4819ad8334b467c5b2.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 13864
            [SRC] => /upload/iblock/54c/54c52eaf3a0cdcec6ba11cc400539cd8.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [9] => Array
        (
            [ID] => 13865
            [SRC] => /upload/iblock/934/934368f781f3e7741b56cce2b261ca2c.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [10] => Array
        (
            [ID] => 13866
            [SRC] => /upload/iblock/5e3/5e3a3c3e31c948f9f612ef9d90f63423.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [11] => Array
        (
            [ID] => 13867
            [SRC] => /upload/iblock/6d4/6d43946cc19e0cab6f92cd3c1022e078.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
Генератор сигналов стандартной формы JUNTEK UDB1102S
6 659 руб.
ВНИМАНИЕ! Производство 3D принтера Tevo Tarantula ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов UDB1108S

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNTEK UDB1102S

Основные характеристики генератора сигналов
Количество каналов 1
Диапазоны частот синусоидальная: 0,01 Гц - 2 МГц
прямоугольная: 0,01 Гц - 1 МГц
треугольная: 0,01 Гц - 1 МГц
TTL цифровой сигнал: 0,01 Гц - 2 МГц
Разрешение по частоте, шаг 0,01 Гц

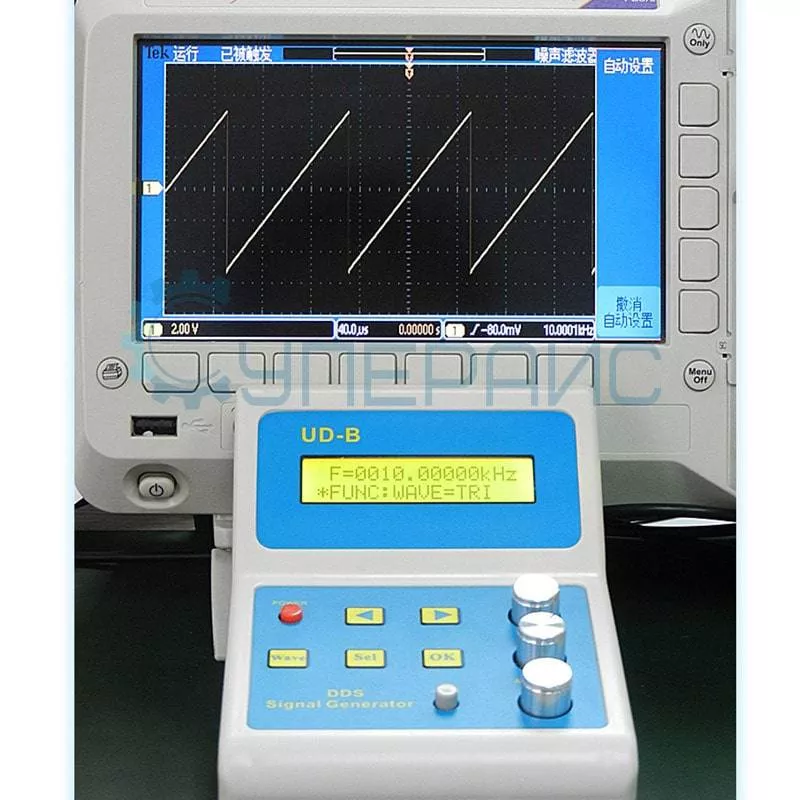

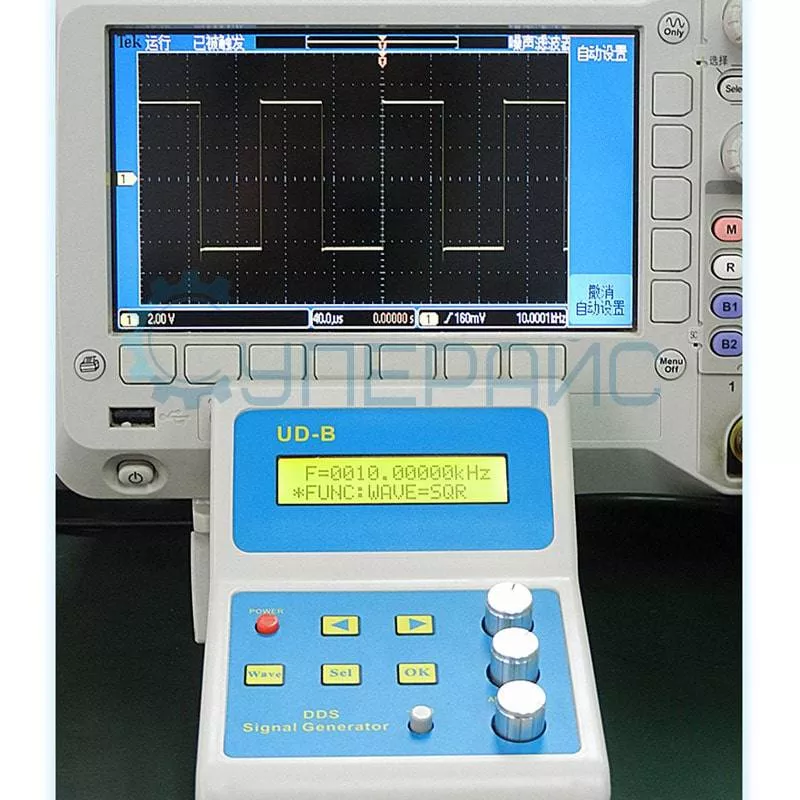

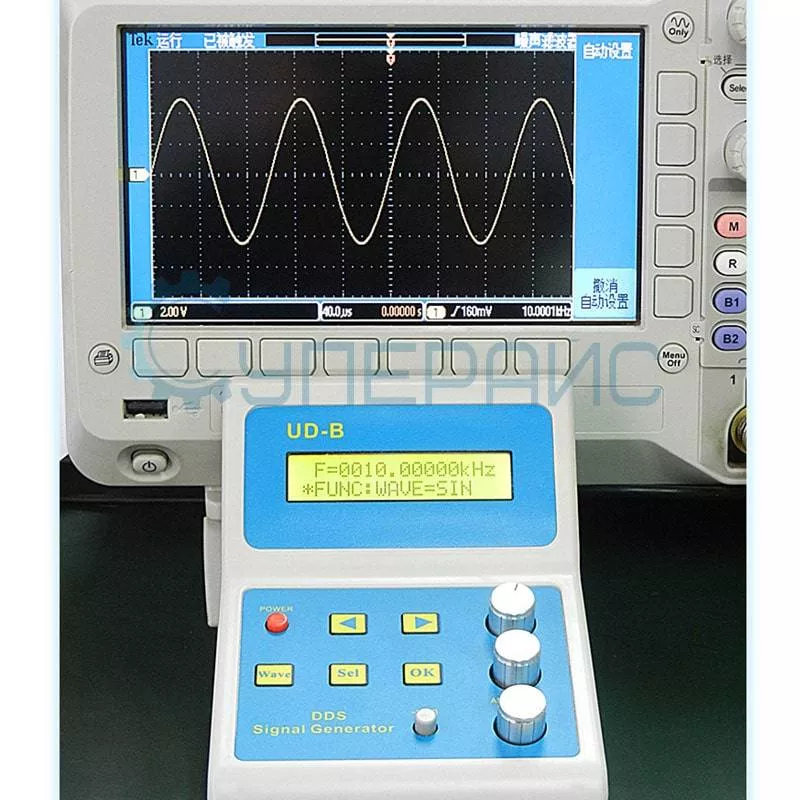

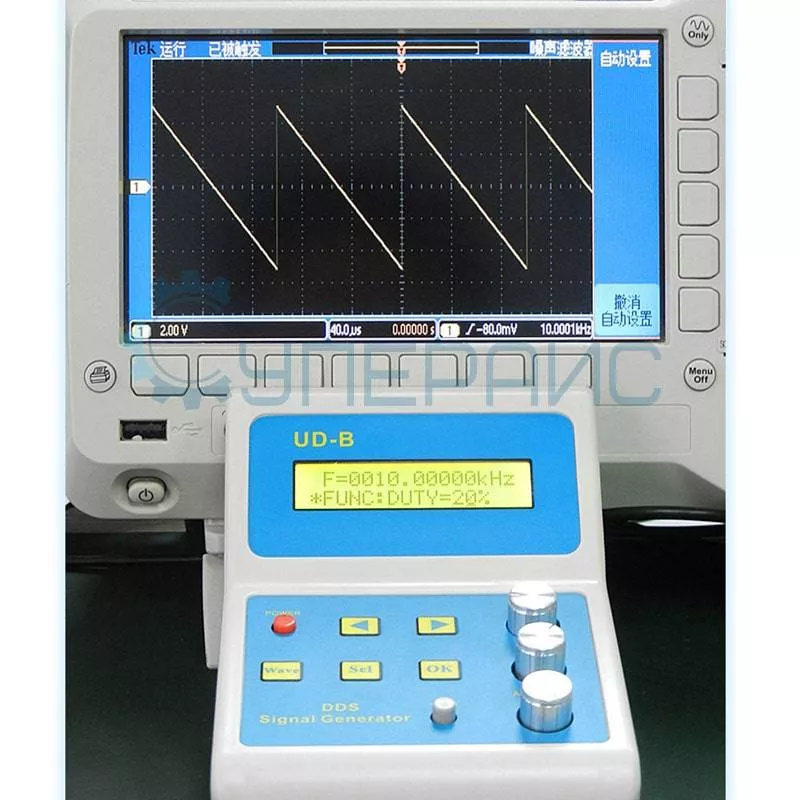

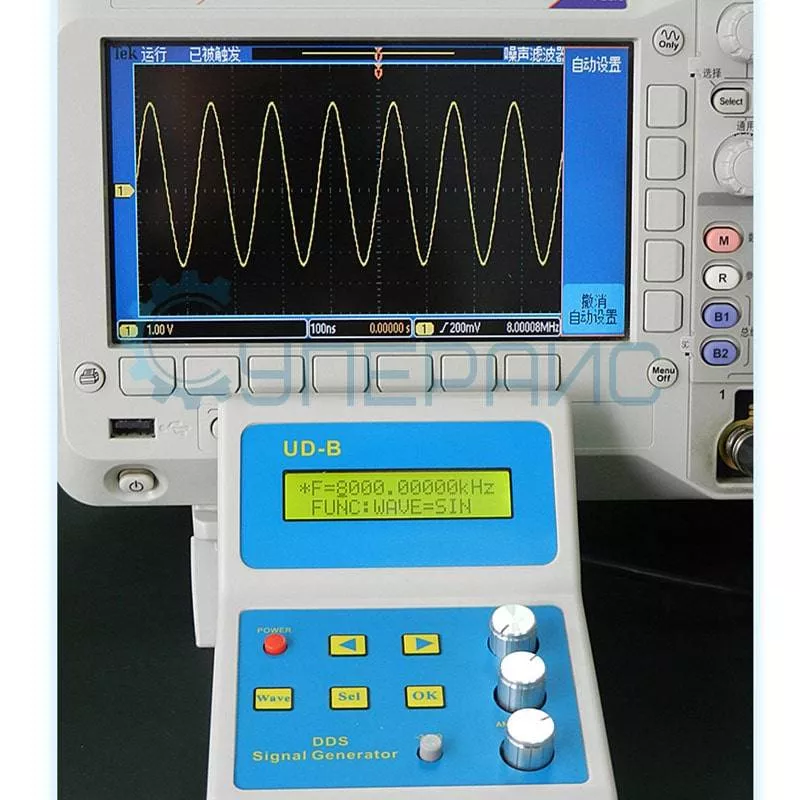

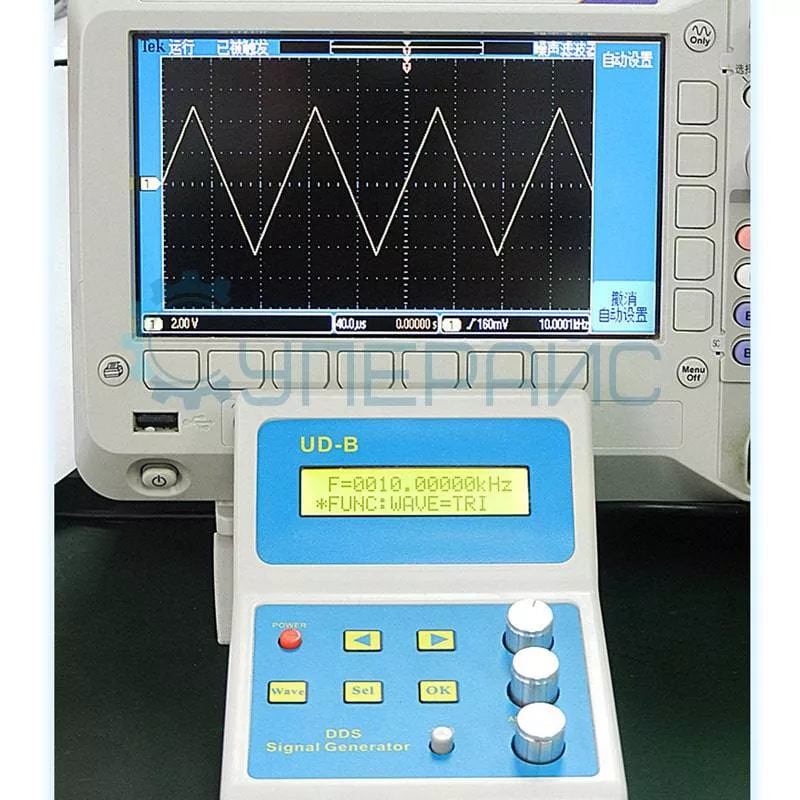

Форма сигнала синусоидальная, прямоугольная, треугольная, пилообразная, TTL
Амплитуда выхода ≥ 9 Вп-п (выходной сигнал, без нагрузки)
Смещение DC ± 2,5 В (без нагрузки)
Точность частоты ± 5 ×10-6
Стабильность частоты ± 1 ×10-6
Искажение синуса ≤ 0,8% (опорная частота 1 кГц)
Линейность треугольной волны ≥ 98% (0,01 Гц ~ 10 кГц)
Время нарастания и спада прямоугольного сигнала ≤ 100 нс

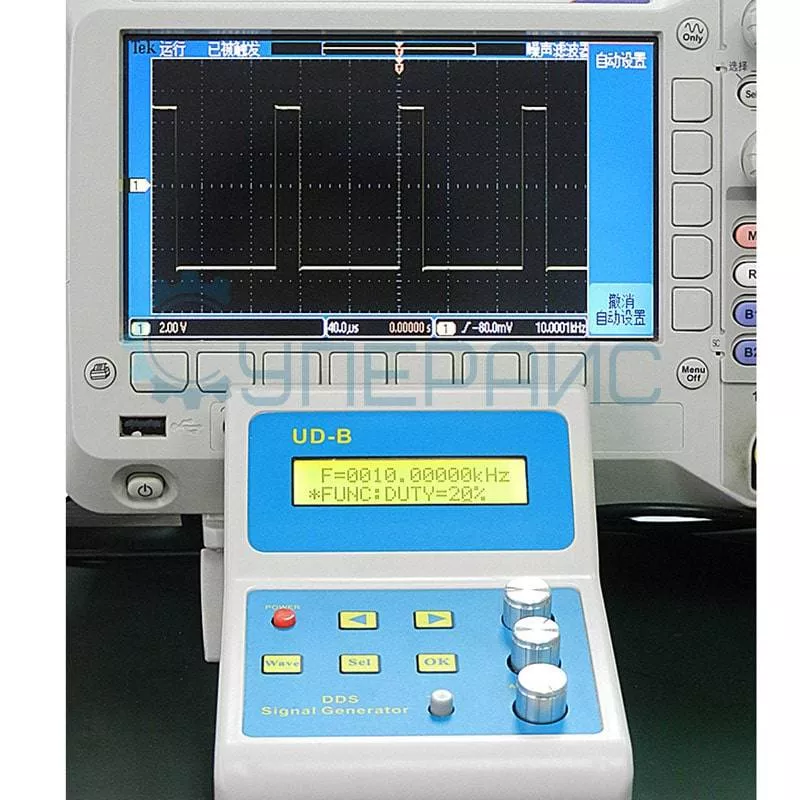

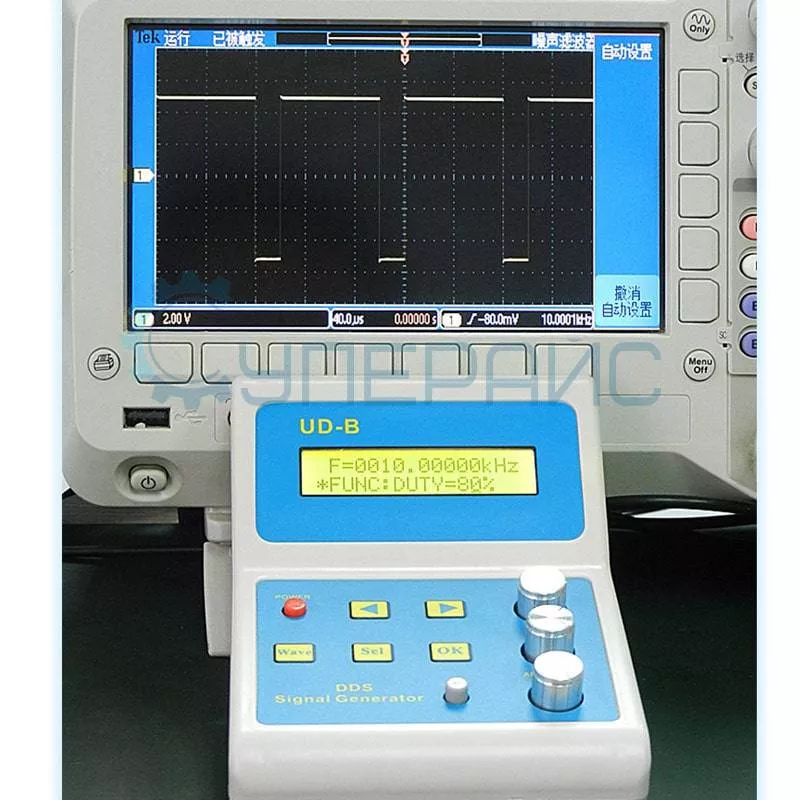

Рабочий цикл 1% ~ 99%
Выход TTL амплитуда: > 3 Vpp
коэффициент нагрузки: 20 TTL- элементов
Выходное сопротивление
 50 Ом ± 10%
Память 10 ячеек (M0-M9)
Возможность работы с ПК есть
Характеристики частотомера
Диапазон измерения частоты
 0,01 Гц - 60 МГц
Диапазон измерения
 0 - 4294967295
Диапазон напряжений входного сигнала 0,5 Впп - 20 Впп
Характеристики счетчика импульсов
Диапазон частот
 fM1 ~ fM2 (частота может быть свободно установлена)
Диапазон входного сигнала 0,5 Впп - 20 Впп
Общие характеристики
Дисплей LCD1602, 16 х 2 символов с подсветкой

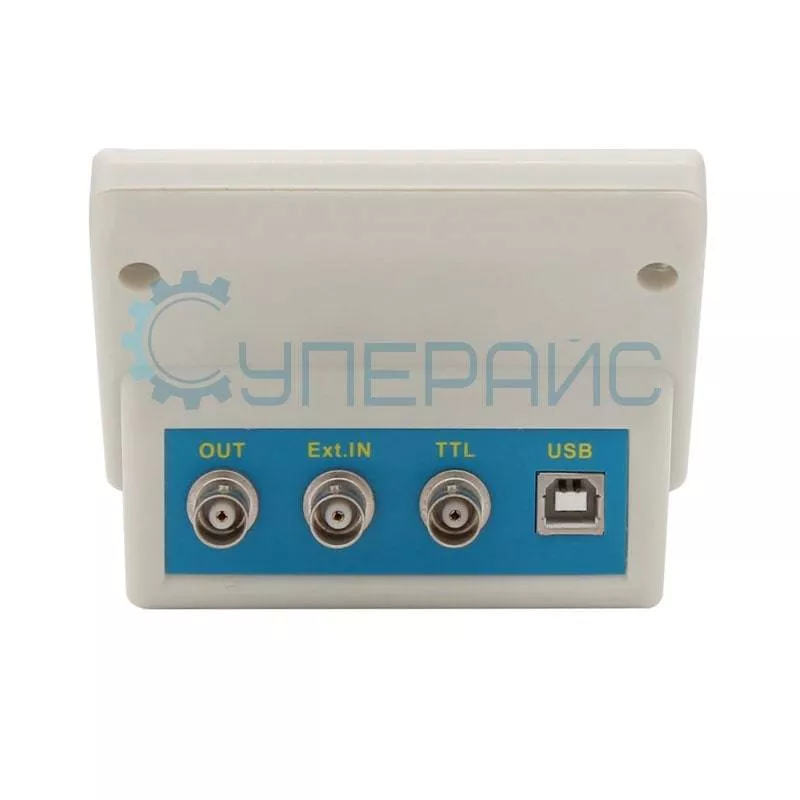

Интерфейс передачи данных USB
Диапазон рабочих температур -10°С - +50°С
Питание
 DC 5 В
Габариты 130 мм х 102 мм х 85 мм
Вес нетто 500 г

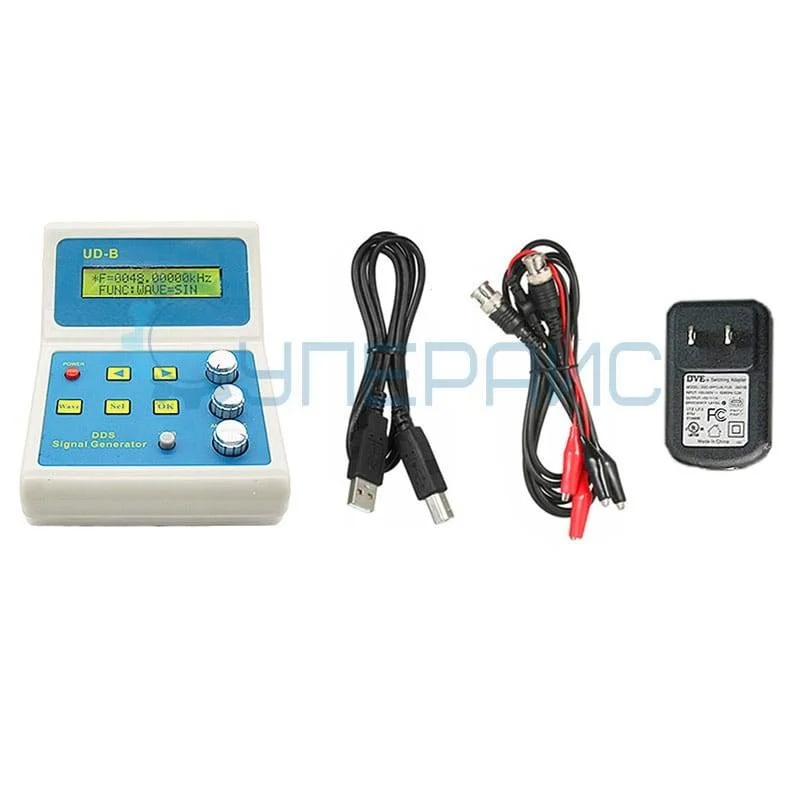

Комплектация генератор сигналов JUNTEK UDB1102S – 1 шт
адаптер питания – 1 шт
кабель USB – 1 шт
измерительные щупы – 1 шт
инструкция по эксплуатации – 1 шт

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
