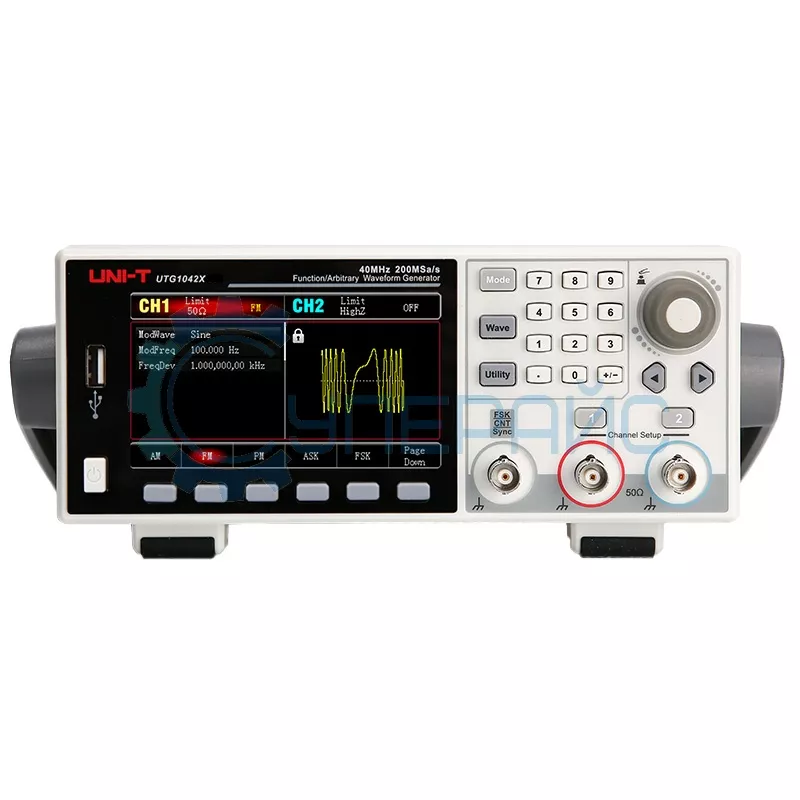

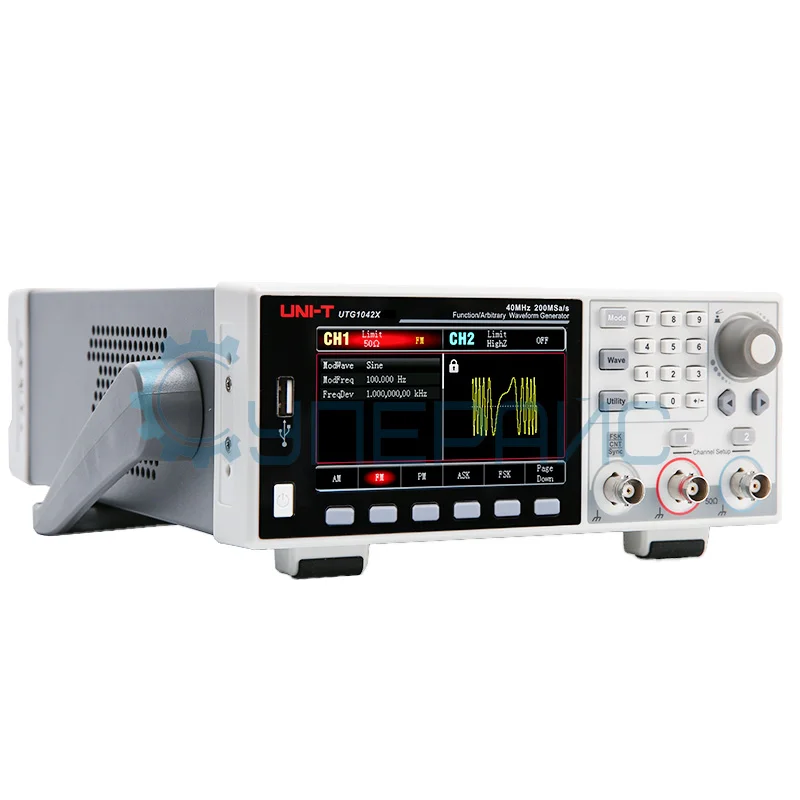

Двухканальный генератор сигналов UNI-T UTG1022X
30 570 ₽
30 570 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
19621
Модель (серия)
UTG1022X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG1022X
Артикул (код товара)
19621
Модель (серия)
UTG1022X
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
20 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,4
Показать больше
Показать меньше
Описание UNI-T UTG1022X
Технические характеристики UNI-T UTG1022X
| Количество каналов | 2 |
| Частота дискретизации | 200 Мвыб/сек |
| Вертикальное разрешение | 16 бит |
| Форма сигнала |
синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, DC, Arb 200 типов произвольной формы |
| Режимы работы |
стробирование выходного сигнала, непрерывная, модуляция, развертка частоты |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Напряжение |
100~240 В переменного тока (Колебания: ±10%), 50 Гц/60 Гц 100 ~120 В переменного тока (колебания: ± 10%), 400 Гц |
| Потребляемая мощность | 20 Вт |
| Предохранитель | 2 A, класс T, 250 В |
| Частотные характеристики | |
| Синусоидальная волна | |
| Диапазон частот | 1 мкГц - 20 МГц |
| Гармонические искажения |
DC ~ 1 МГц: -60 дБн 1 МГц ~10 МГц: -55 дБн 10 МГц ~40 МГц: -50 дБн |
| Общие гармонические искажения | < 0,2% (DC ~ 20 кГц, 1В p-p) |
| Ложный сигнал (ангармонический) |
Типичное значение (0 дБм) ≤ 10 МГц < -70 дБн > 10 МГц < -70 дБн+6 дБ/октава |
| Фазовый шум (типичный) | 1 МГц ≤-125 дБн/Гц (типичное значение, 0 дБм, 10 кГц отклонение) |
| Прямоугольный сигнал | |
| Диапазон частот | 1 мкГц - 10 МГц |
| Время нарастания / спада | < 16 нс (50Ω, 1 В p-p) |
| Коэффициент заполнения | 0.000% ~ 100.00% (ограничено текущей частотой) |
| Симметрия | 1% от периода + 4 нс (50% коэффициент заполнения) |
| Джиттер (типичный) |
< 5 МГц: 2 ppm + 200 пс > 5 МГц: 200 пс |
| Пилообразный сигнал | |
| Диапазон частот | 1 мкГц~400 кГц |
| Нелинейность | 1% от пикового выходного сигнала (1 кГц, 1 В p-p, 100% симметрия) |
| Симметрия | 0.000% ~ 100.00% |
|
Импульсный сигнал |
|
| Диапазон частот | 1 мкГц ~10 МГц |
| Минимальная длительность импульса | 22 нс |
| Переменный край | 15 нс ~ 10 с |
| Превышение | < 2% (типичный, 1 В p-p) |
| Джиттер | 150 пс |
| Произвольные волны | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Длина волны | 4000 точек |
| Вертикальное разрешение | 16 бит (символы включены) |
| Частота дискретизации | 200 Мвыб/сек |
| Энергонезависимое хранилище | 200 волн |
| Характеристики выхода | |
| Амплитуда (50 Ом) |
< 20 МГц : 1 мВ п-п ~ 10 В п-п < 40 МГц : 1 мВ п-п ~ 5 Вп-п |
| Точность установки (1 кГц, синус) | 1% ± 2 мВ |
| Неравномерность амплитудной характеристики |
< 20 МГц ±0.3 дБ < 40 МГц ±0.5 дБ |
| Смещение постоянного тока | |
| Диапазон (AC+DC) |
±5В (50 Ом) ±10В (высокое сопротивление) |
| Выходная форма сигнала | |
| Импеданс | 50 Ом, типичное значение |
| Защита | от перегрузки, короткого замыкания |
| Типы модуляции | |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольная волна, шум, пилообразная волна, волна произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Смещение частоты | 10 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный, пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц ~ 100 кГц |
| ШИМ модуляция | |
| Несущая | импульсный |
| Частота модуляции | 20 кГц ~ 1 МГц |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Диапазон ШИМ | 0%~50% |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила |
| Закон | линейный, логарифмический |
| Время свипирования | от 1 мс до 500 с ± 0,1% |
| Источник запуска | внешний |
| Режим BURST | |
| Режим последовательности импульсов | N цикл, бесконечный, закрытый |
| Форма | синус, прямоугольный, пила, импульс, произвольной формы |
| Источник | внешний/внутренний |
| Запуск по фронту | нарастающий, нисходящий |
| Время цикла | 1 мкс - 500 с |
| Повторяющийся номер | 1 - 50 000 |
| Полярность | позитивная, негативная |
| Начальная фаза и фаза остановки | 0 - 360° |
| Общие характеристики | |
| Дисплей | 4.3 дюйма TFT, LCD, 480×272 |
| Рабочая температура | + 10 ℃ ~ + 40 ℃ |
| Температура хранения | -20 ℃ ~ + 60 ℃ |
| Охлаждение | пассивное |
| Интерфейс | USB устройство |
| Габариты изделия | 215 х 103 х 316 мм |
| Габариты упаковки | 365 х 180 х 305 мм |
| Вес нетто | 2,3 кг |
| Вес брутто | 3 кг |
| Комплектация | генератор сигналов UNI-T UTG1022X – 1 шт |
|
|
кабель питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт BNC-крокодил – 1 шт инструкция по эксплуатации – 1 шт |
Отзывы UNI-T UTG1022X
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
14 379 руб.
-25%
10 784 руб.
Добавить в избранное
Артикул (код товара):
1453
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Добавить в избранное
Артикул (код товара):
8525
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6457
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
2,4
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8462
Модель (серия):
FY6200-20M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6270
Модель (серия):
HDG6202B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1250
Глубина памяти на канал:
64 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8470
Модель (серия):
FY6200-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1307
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
0,256 Кб
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
44938
Модель (серия):
SWT360L
Производитель:
Shimeida
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
180
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28853
Модель (серия):
980EXP-A28
Производитель:
FirstFiber
Страна производства:
Китай
Гарантия, мес.:
12
Тип волокна:
многомодовое (MM)
Динамический диапазон, дБм:
20 - 30
Измерение активного волокна:
Да (с фильтром)
Тип экрана:
Сенсорный
Вес (кг):
0,4
Добавить в избранное
Артикул (код товара):
42836
Модель (серия):
ZA3000
Производитель:
Hitachi
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
150
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28834
Модель (серия):
980EXT-D24
Производитель:
FirstFiber
Страна производства:
Китай
Гарантия, мес.:
12
Тип волокна:
многомодовое (MM)
Динамический диапазон, дБм:
20 - 30
Тип экрана:
Сенсорный
Вес (кг):
0,45
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

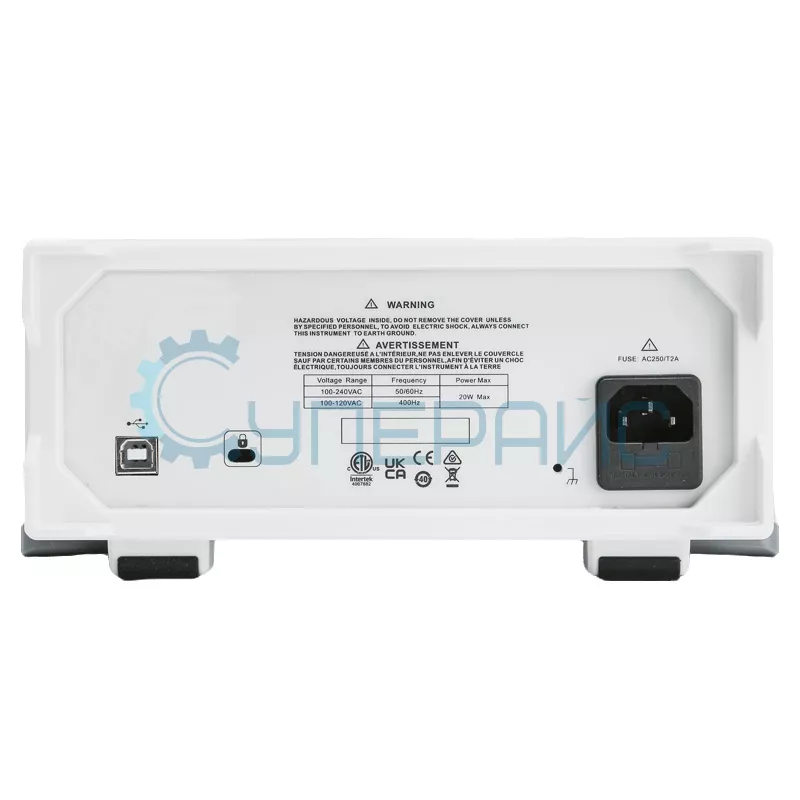

Артикул (код товара):
19621
Модель (серия):
UTG1022X
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
Нет
