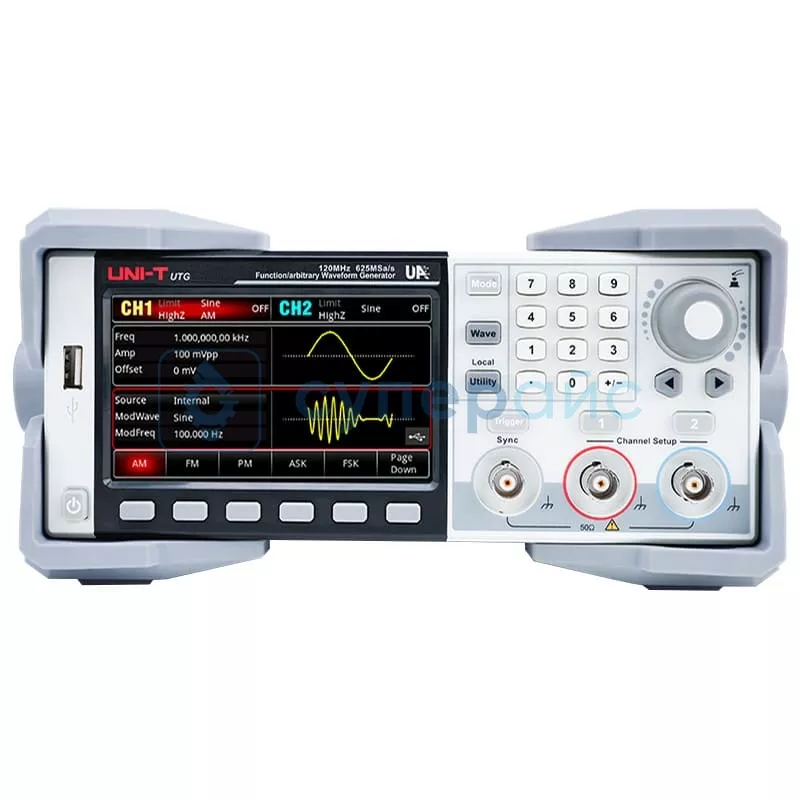

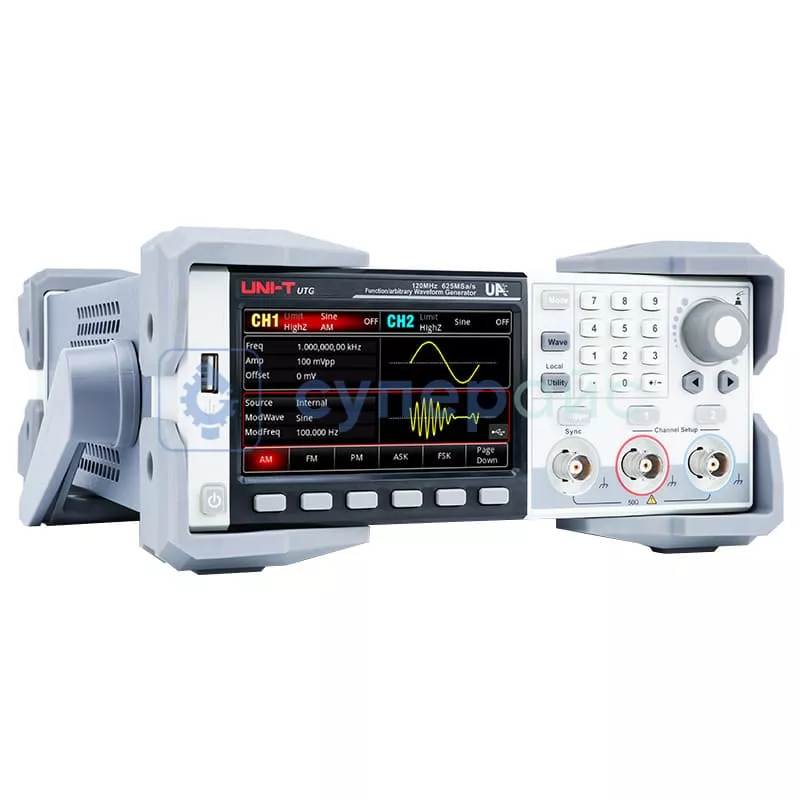

Генератор сигналов UNI-T UTG2082X
149 850 ₽
149 850 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
24331
Модель (серия)
UTG2082X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG2082X
Артикул (код товара)
24331
Модель (серия)
UTG2082X
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,5
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Шум
Перепады и импульсы
Меандр и прямоугольный сигналы
Импульсный сигнал
Шум
Перепады и импульсы
Показать больше
Показать меньше
Описание UNI-T UTG2082X
Технические характеристики UNI-T UTG2082X
| Количество каналов | 2 |
| Частота | 1 мкГц - 80 МГц |
| Частота дискретизации | 625 Мвыб / сек |
| Вертикальное разрешение | 16 бит |
| Форма сигнала | синус, квадрат, линейное изменение, импульс, шум, постоянный ток, произвольная форма, гармоника, PRBS, экспрессия |
| Модуляция | AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM, PWM |
| Развертка частоты | Lin, Log, Step |
| Счетчик | 100 - 200 МГц, 7 цифр |
| Частотные характеристики | |
| Синусоидальная волна | 1 мкГц - 80 МГц |
| Прямоугольная волна | 1 мкГц - 40 МГц |
| Пульсовая волна | 1 мкГц - 40 МГц |
| Рамп-волна | 1 мкГц - 4 МГц |
| Произвольная волна | 1 мкГц - 40 МГц |
| Гармоническая волна | 1 мкГц - 40 МГц |
| Выраженная волна | 1 мкГц - 20 МГц |
| ПРБС | 1 мкбит / с - 40 Мбит / с |
| Гаусс-шум | 1 - 80 МГц |
| Разрешение | 1 мкГц |
| Опорная частота |
частота: 10 МГц начальная точность: ± 0,5 ppm, 25 °C стабильность температуры: ± 0,5 ppm, 0 40°C годовая скорость старения: ± 1 ppm, скорость старения в первый год |
| Синусоидальная волна | |
| Частота | 1 мкГц - 80 МГц |
| THD | < 0,07 % (постоянный ток - 20 кГц, 1 В размах) |
| Ложный сигнал | типичное значение (0 дБм) |
| Фазовый шум (типичный) | 1 МГц: ≤-125 дБн / Гц (типично, 0 дБм, отклонение 10 кГц) |
| Прямоугольная волна | |
| Частота | 1 мкГц - 40 МГц |
| Время нарастания / спада (1 В (размах), 50 Ом) | < 6 нс (типично, 1 кГц) |
| Перерегулирование (100 кГц, 1 В пик-пик, 50 Ом) | < 2 % (типично, 50 Ом) |
| Коэффициент заполнения | 0,001 % - 99,999 % (ограничено текущей частотой) |
| Симметрия (коэффициент заполнения = 50%) | 1 % периода + 4 нс |
| Джиттер (RMS) | типичный |
|
Рамп-волна |
|
| Частота | 1 мкГц - 4 МГц |
| Нелинейность | < 1 % от пиковой выходной мощности (типовое значение, 1 кГц, 1 В (размах), симметрия 100 %) |
| Симметрия | 0 - 100 % |
| Пульсовая волна (пульсация) | |
| Частота | 1 мкГц - 40 МГц |
| Минимальный пульс | 8 нс |
| Переменная кромка | 7 нс - 10 с |
| Коэффициент заполнения | 0,001 - 99,999 % (ограничено текущей частотой) |
| Перерегулирование | < 2% (типичное, 1 Впп 50 Ом) |
| Джиттер | 150 пс |
| Произвольная волна | |
| Частота (ДДС) | 1 мкГц - 40 МГц |
| Длина волны |
ДДС: 8 кпт (обычный) по пунктам: 8 - 32 Мбит (до 64 Мбит для одноканального выхода) |
| Вертикальное разрешение | 16 бит |
| Отбор проб |
ДДС: 625 Мвыб / с по пунктам: 1 мкВыб / с - 312,5 Мвыб / с |
| Минимальный время подъема / падения | < 5 нс |
| Джиттер | 150 пс |
| Энергонезависимое хранилище | 200 волн |
| ПРБС | |
| Скорость передачи данных | 1 мкбит / с - 40 Мбит / с |
| Краевое время | 6 нс - 1000 с |
| Символ | PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31 |
| Выраженная волна | |
| Частота | 1 мкГц - 20 МГц |
| Функции | sin, cos, tan, sinc, abs, ln, sqrt, acos, asin, atan, sinh, tanh, ceil, exp, fabs, floor, lg, cosh |
| Математические операции | + , - , * , / , ^ |
| Гармоническая волна | |
| Частота | 1 мкГц - 40 МГц |
| Гармонический порядок | 2 - 16 |
| Тип гармоники | нечетный, четный, все (определяется пользователем) |
| Амплитуда | 1 мВ - 10 В |
| Фаза | - 360°- 360° |
| Выходная характеристика | |
| Амплитуда (50 Ом) |
≤ 20 МГц: 1 мВ - 10 В; ≤ 60 МГц: 1 мВ - 5 В; ≤ 120 МГц: 1 мВ - 2 В |
| Амплитуда (высокое сопротивление) |
≤ 20 МГц: 2 мВ - 20 В; ≤ 60 МГц: 2 мВ - 10 В; ≤ 120 МГц: 2 мВ - 4 В |
| Точность (типичное значение (1 кГц, синусоидальная волна, 0 В, отклонение, > 10 мВ пик-пик)) | ± (1 % от заданного значения + 1 мВ) |
| Неравномерность амплитуды (типичное значение (1 кГц, синусоидальный сигнал, 1 В) | 0 – 360° |
| Смещение постоянного тока | |
| Диапазон (пиковый переменный + постоянный ток) | ± 5 В (50 Ом) / ± 10 В (высокое сопротивление) |
| Точность смещения | заданное значение смещения ± 1 % ± заданное значение амплитуды 0,5 % ± 2 мВ |
| Выходной сигнал | |
| Импеданс | типичное значение 50 Ом |
| Защита | от перенапряжения, перегрузка автоматически отключает выходной сигнал |
| Модуляция AM | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Глубина модуляции | 0 - 120 % |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция FM | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Отклонение частоты | постоянный ток ~ 30 МГц |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция PM | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Отклонение фазы | 0 - 360° |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция DSB-AM | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Глубина модуляции | 0 - 100 % |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция ASK | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция FSK | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Частота скачкообразной перестройки | несущая частота |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция PSK | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | прямоугольная волна (коэффициент заполнения 50%) |
| Фаза | - 360°- 360° |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция 3FSK | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | прямоугольная волна (коэффициент заполнения 50%) |
| Частота скачкообразной перестройки | несущая частота |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция 4FSK | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний / внешний |
| Волна модуляции | прямоугольная волна (коэффициент заполнения 50%) |
| Частота скачкообразной перестройки | несущая частота |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция BPSK | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний |
| Символ | PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25, PN27, PN29, PN31 |
| Битовая скорость символа | 2 Мбит / с - 1 Мбит / с (источник модуляции внутренний) |
| Фаза | - 360°- 360° |
| Модуляция QPSK | |
| Несущая волна | cинусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Источник | внутренний |
| Символ | PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25, PN27, PN29, PN31 |
| Битовая скорость символа | 2 Мбит / с - 1 Мбит / с (источник модуляции внутренний) |
| Фаза | - 360°- 360° |
| Модуляция OSK | |
| Несущая волна | cинусоидальная волна |
| Источник | внутренний / внешний |
| Время колебаний | 5 нс - 250 с |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Модуляция SUM | |
| Несущая волна | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна, гармоники, шум |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Глубина модуляции | 0 - 100 % |
| Модуляция QAM | |
| Несущая волна | синусоидальная волна |
| Картирование созвездий | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 |
| Символ | PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN21, PN23, PN25, PN27, PN29, PN31 |
| Битовая скорость символа | 2 Мбит / с - 1 Мбит / с |
| Модуляция PWM | |
| Несущая волна | пульс |
| Источник | внутренний / внешний |
| Волна модуляции | синусоидальная волна, прямоугольная волна, пилообразная волна, шум, произвольная волна |
| Диапазон ШИМ | 0 - 49,99 % |
| Частота модуляции | 2 мГц - 1 МГц (источник модуляции внутренний) |
| Частотная развертка | |
| Несущая волна | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Тип | линейный, логарифмический, пошаговый |
| Источник триггера | внутренний, внешний, ручной |
| Триггерный край | восходящий край, спадающий край |
| Триггерный выход | вкл / выкл |
| Время развертки частоты | 1 мс - 500 с ± 0,1 % (Lin, Log) |
| Номер шага | 2 - 2048 шаг |
| Счетчик | |
| Несущая волна | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна, пульсовая волна |
| Режим импульсной последовательности | N-цикл, бесконечный, вентилируемый |
| Фаза | - 360° - 360° |
| Источник | ручной, внешний, внутренний |
| Край триггера | нарастающий / нисходящий фронт |
| Триггерный выход | вкл / выкл |
| Внутренний цикл | 1 мкс - 500 с ± 0,1 % |
| Повторяющийся номер | 1 - 50000 |
| Полярность | положительный и отрицательный (вход уровня TTL) |
| Частотомер | |
| Частота измерений | 100 - 200 МГц |
| Диапазон входного уровня | ТТЛ-совместимость |
| Точность измерения | 7 цифр |
| Общие характеристики | |
| Дисплей | 4.3 дюйма TFT ЖК-дисплей, 480×272 |
| Источник питания |
100 - 240 В переменного тока (колебания: ± 10 %), 50 / 60 Гц; 100 - 120 В переменного тока (колебания: ± 10 %), 400 Гц |
| Потребляемая мощность | < 50 Вт |
| Предохранитель | 2,5 А, класс Т, 250 В |
| Рабочая температура | + 10 ℃ - + 40 ℃ |
| Температура хранения | -20 ℃ - + 60 ℃ |
| Охлаждение | естественное |
| Габариты | 215 х 103 х 316 мм |
| Вес нетто | 2,5 кг |
| Комплектация | генератор сигналов UNI-T UTG2082X – 1 шт |
|
|
кабель питания – 1 шт USB кабель – 1 шт BNC-BNC кабель – 1 шт BNC кабель с зажимом "крокодил" – 1 шт инструкция по эксплуатации – 1 шт |
Обзорная таблица генераторов сигналов UNI-T
| Характеристики | UTG2062X | UTG2082X | UTG2122X |
| Количество каналов | 2 | ||
| Частота | 1 мкГц - 60 МГц | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц |
| Частота дискретизации | 625 Мвыб / сек | ||
| Вертикальное разрешение | 16 бит | ||
| Форма сигнала | синус, квадрат, линейное изменение, импульс, шум, постоянный ток, произвольная форма, гармоника, PRBS, экспрессия | ||
| Модуляция | AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM, PWM | ||
| Развертка частоты | Lin, Log, Step | ||
| Счетчик | 100 - 200 МГц, 7 цифр | ||
| Дисплей | 4.3 дюйма TFT ЖК-дисплей, 480×272 | ||
| Потребляемая мощность | < 50 Вт | ||
| Предохранитель | 2,5 А, класс Т, 250 В | ||
Документация и ПО UNI-T UTG2082X
Название
Язык
Версия
Размер и тип
Руководство по использованию генератора сигнала UNI-T UTG200X серии
Язык:
Английский
Размер и тип:
680 Кб,
PDF
Отзывы UNI-T UTG2082X
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8052
Модель (серия):
FY6900-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18465
Модель (серия):
DHO1074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6457
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
2,4
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
828
Модель (серия):
XR2206
Производитель:
Shenzhen Jiesheng Industrial
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
> 3
Вес нетто, кг:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2482
Модель (серия):
JDS2900
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17465
Модель (серия):
FY2300-12M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
12 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6457
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
2,4
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
9757
Модель (серия):
PSG9080
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
8 Кб
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
41760
Модель (серия):
MDJ-300S
Производитель:
Aito
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
3,5
Сложность:
2
Добавить в избранное
Артикул (код товара):
27181
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Вес (кг):
0,22
Сложность:
2
Термостойкость, °С :
До 60
Двусторонний:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24396
Модель (серия):
TH140
Производитель:
Aipu
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
цифровой
Вес (кг):
0,32
Сложность:
2
Добавить в избранное
Артикул (код товара):
27180
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Вес (кг):
0,2
Сложность:
2
Термостойкость, °С :
До 60
Двусторонний:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24331
Модель (серия):
UTG2082X
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
625
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15512
Модель (серия):
Ackerman
Производитель:
WHEELTEC
Страна производства:
Гарантия, мес.:
3
Сертификат:
дилер
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Роботы на базе:
Платформы для сборки
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
19099
Модель (серия):
MEGA-IDEA Nano
Производитель:
QianLi
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
20
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
450
Добавить в избранное
Артикул (код товара):
14921
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Тип контактного разъема датчиков:
Штыревой разъем пин-экстендер
Наличие обучающего материала:
Есть (на русском языке)
Наборы на базе:
cовместимые с платформой Arduino
