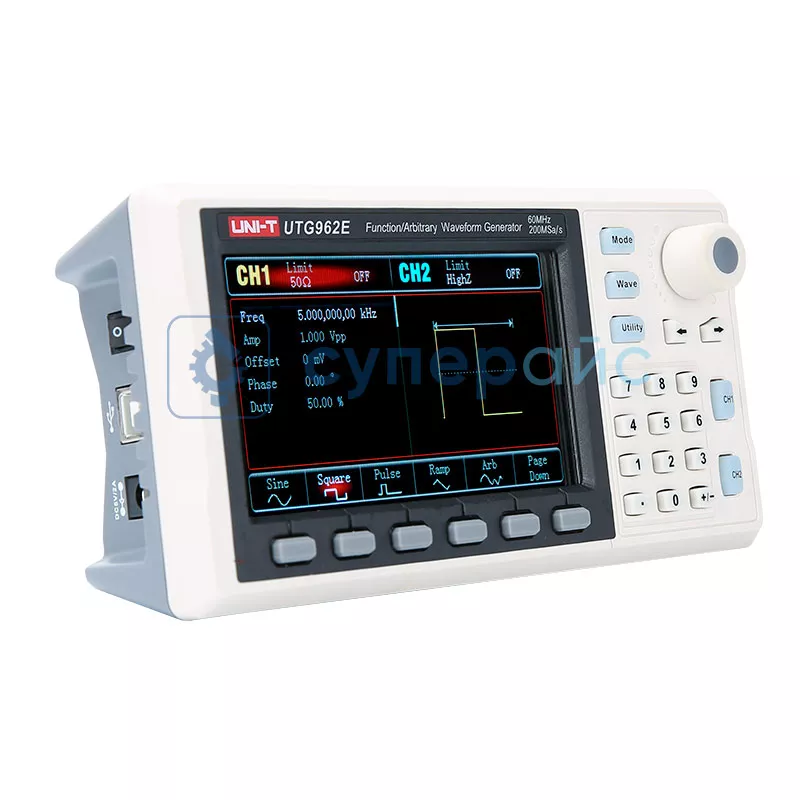

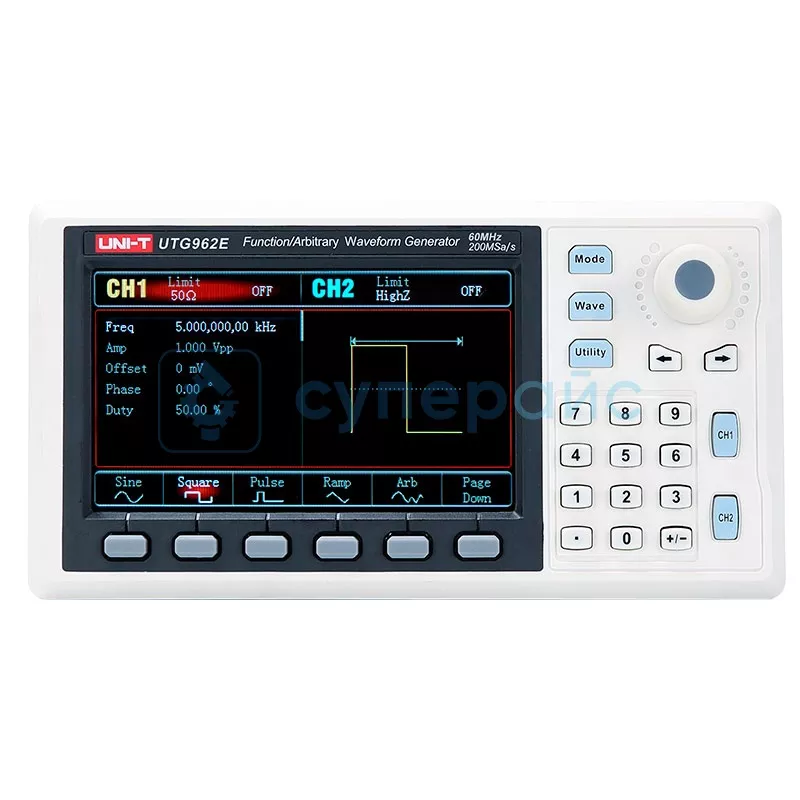

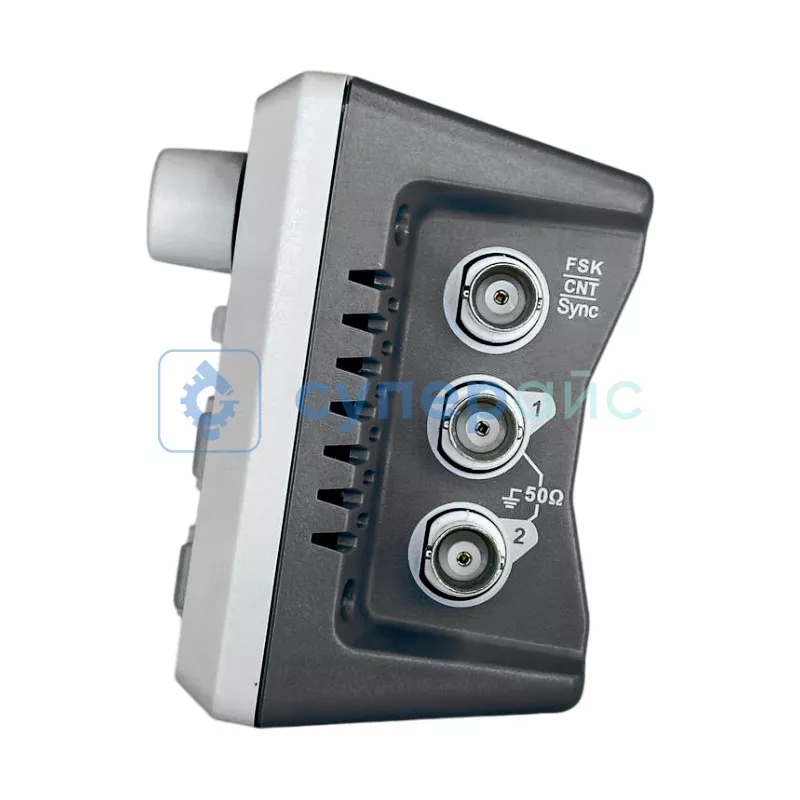

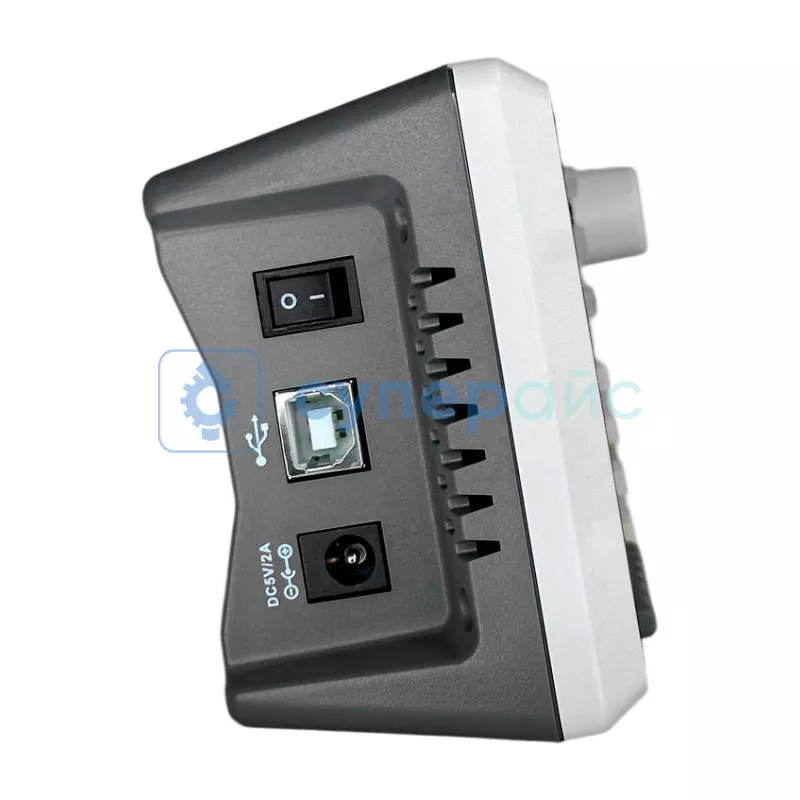

Генератор сигналов UNI-T UTG962E (2 канала, 60 МГц)
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG962E
Общие данные
Основные характеристики
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
Формы сигналов и функции генерации
ФМ
Логарифмическая развертка
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Перепады и импульсы
Общие характеристики
Описание UNI-T UTG962E
Технические характеристики UNI-T UTG962E
| Количество каналов | 2 |
| Выходная частота | 60 МГц |
| Частота дискретизации | 200 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Форма сигнала | синусоидальная, прямоугольная, линейная, импульсная, шум, постоянный ток, произвольная волна |
| Режимы работы | стробирование выходного сигнала, непрерывная, модуляция, развертка частоты |
| Тип модуляции | AM, FM, PM, FSK, линия, журнал |
| Частотные характеристики | |
| Диапазон частот | 1 мкГц – 60 МГц |
| Разрешение | 1 мкГц |
| Гармоническое искажение (типичное значение) |
условие тестирования выходная частота 0 дБм; постоянный ток 5 МГц: - 60 дБц; постоянный ток 5 – 30 МГц: - 50 дБц; постоянный ток 30 – 60 МГц: - 40 дБц |
| THD (типичное значение) | < 2 % (DC – 20 кГц, 1 Впп) |
| Ложный сигнал (негармоническая волна, типичное значени) |
тестирование: выходная мощность 0 дБм; DC – 10 МГц, <- 70 дБц; > 10 МГц <- 70 дБц + 6 дБ |
| Фазовый шум | > 10 МГц: - 125 дБц / Гц |
| Прямоугольный сигнал | |
| Диапазон частот | 1 Гц – 20 МГц |
| Разрешение | 1 Гц |
| Время подъема / спада | < 16 нс (типичное значение, 1 кГц, 1 Впп) |
| Превышение (типично значение) | < 2 % |
| Коэффициент заполнения | 0,1 – 99,99 % (ограничено текущей частотой) |
| Симметрия | 1 нс + 100 частиц на миллион |
| Джиттер (типичный) |
< 5 МГц: 2 ppm + 200 пс > 5 МГц: 200 пс |
|
Стремительный сигнал |
|
| Диапазон частот | 1 Гц – 400 МГЦ |
| Разрешение | 1 Гц |
| Нелинейность | 3 % + 2 мВ |
| Симметрия | 0 – 100 % |
| Пульсация | |
| Диапазон частот | 1 Гц - 20 МГц |
| Разрешение | 1 Гц |
| Длительность импульса | 280 нс |
| Переменный край | 15 нс – 8 с |
| Превышение | < 2 % (типичное значение 1 Впп) |
| Шум Гаусса | |
| Пропускная способность | 60 МГц (- 3 дБ, типичное значение) |
| Смещение по постоянному току | |
| Диапазон (пиковый + переменный ток) |
± 5 В (50 Ом); ± 10 В (высокое сопротивление); |
| Точность смещения | ± 3 % от заданного значения, ± 6% от значения амплитуды +2 мВ |
| Произвольная волна | |
| Диапазон частот | 1 Гц – 10 МГц |
| Разрешение | 1 Гц |
| Длина сигнала | 4 кптс |
| Вертикальное разрешение | 14 бит |
| Отбор проб | 200 МСа / с |
| Минимальное время подъема / спуска | < типичное значение 20 нс |
| Память | 24 формы сигнала |
| Выходные характеристики | |
| Диапазон амплитуды |
< 10 МГц: 1 мВпп – 10 Впп (50 Ом); < 60 МГц: - 1 мВпп – 5 Впп (50 Ом) |
| Точность (синусоидальная волна 1 кГц) | ± (3 % от заданного значения + 2 мВпп) |
| Амплитуда |
условия тестирования: типичное значение (синусоидальная волна, 2 мВпп); < 100 МГц: ± 0,1 дБ; < 60 МГЦ: ± 0,3 дБ |
| Выходная форма сигнала | |
| Импеданс | 50 Ом, типичное значение |
| Изоляция | максимальное напряжение 42 В |
| Защита | защита канала |
| Типы модуляции | |
| Модуляция AM | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, наклонный, шум, произвольная форма |
| Частота модуляции | 2 мГц - 200 кГц |
| Глубина модуляции | 0 – 120 % |
| Модуляция PM | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Волна модуляции | синус, прямоугольный, наклонный, шум, произвольная форма |
| Частота модуляции | 1 Гц – 200 кГц |
| Отклонение фазы | 0 – 360° |
| Модуляция FSK | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц - 100 кГц |
| Частотная развертка | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Тип | линейный и логарифмический |
| Синхронизация | |
| Выходной уровень | совместимость TTL |
| Выходная частота | 1 Гц – 2 МГц (50 Ом, типичное значение) |
| Триггерный вход | |
| Входной уровень | совместимость TTL |
| Входное сопротивление | > 10 кОм, муфта постоянного тока |
| Счетчик частоты | |
| Входной уровень | совместимость с TTL |
| Диапазон входной частоты | 100 МГц = 100 МГЦ |
| Точность | 51 ппм / мин |
| Частотное разрешение | 7-значный |
| Общие характеристики | |
| Дисплей | 4.3 дюйма TFT ЖК-дисплей, 480×272 |
| Источник питания | 5 В постоянного тока, 2 А |
| Потребляемая мощность | менее 10 Вт |
| Рабочая температура | 10 - 40 ℃ |
| Температура хранения | -20 - 60 ℃ |
| Охлаждение | пассивное |
| Габариты изделия | 172 х 90 х 68 мм |
| Габариты упаковки | 205 х 175 х 100 мм |
| Вес нетто | 330 г |
| Вес брутто | 770 г |

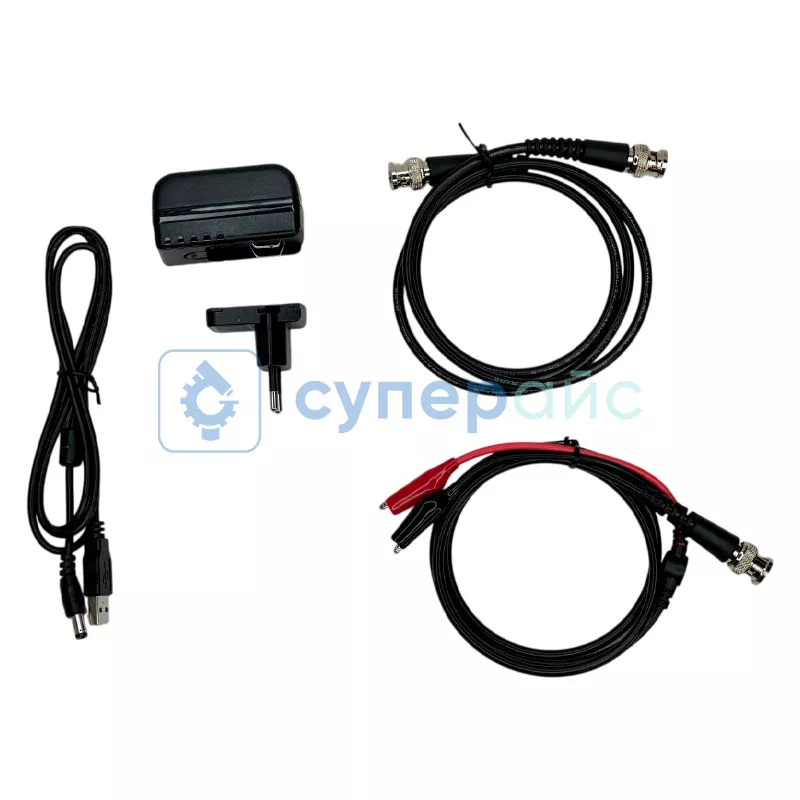

| Комплектация | генератор сигналов UNI-T UTG962E – 1 шт |
|
|
кабель питания – 1 шт BNC кабель с зажимом типа «крокодил» – 1 шт BNC-кабель – 1 шт инструкция по эксплуатации – 1 шт |
Обзорная таблица генераторов сигналов UNI-T
| Характеристики | UTG932E | UTG962E |
| Количество каналов | 2 | |
| Полоса пропускания | 30 МГц | 60 МГц |
| Частота дискретизации | 200 МВыб/с | |
| Вертикальное разрешение | 14 бит | |
| Глубина памяти | 4 Кб | |
| Формы сигналов | синус, прямоугольник, пила, импульс, шум, DC, произвольная | |
| Диапазон частот (синус) | 1 мкГц - 30 МГц | 1 Гц - 60 МГц |
| Точность частоты |
±50 ppm (90 дней) ±100 ppm (1 год) |
- |
| Время нарастания/спада | ≤16 нс | <16 нс |
| Амплитудный диапазон |
≤10 МГц: 1 мВ-10 В ≤60 МГц: 1 мВ-5 В |
≤10 МГц: 1 мВ-10 В ≤60 МГц: 1 мВ-5 В |
| Точность амплитуды | ±3% | ±3% |
| Выходной импеданс | 50 Ом | |
| Типы модуляции | AM, FM, PM, FSK | |
Функциональный генератор сигналов UNI-T UTG932E
Функциональный генератор сигналов UNI-T UTG932E представляет собой компактное двухканальное ВЧ-устройство с встроенным частотомером и набором режимов модуляции. Ниже - вопросы о модели с подробными ответами. Устройство подходит как для учебных лабораторий, так и для сервисных центров, где требуется стабильный источник сигналов. Применение современной технологии синтеза сигналов делает модель особенно надёжной при длительной работе.
Какие возможности по каналам у этого генератора?
Два канала обуславливают работу с независимыми выходами. Количество каналов помогает одновременно тестировать разные узлы или формировать синхронизированные пары сигналов. Каждый канал можно настроить по частоте и амплитуде отдельно, что повышает точность и удобство измерений.
Какие типы сигналов доступны?
Перечень типов отражает поддерживаемые формы сигналов. В наличии:
- синусоидальная;
- прямоугольная;
- пилообразная;
- импульсная;
- шумовая;
- dc;
- произвольная.
UNI-T UTG932E подойдёт для проверки электроники, моделирования входных воздействий. Гибкость в выборе формы сигнала позволяет адаптировать выходной поток под конкретную задачу без использования дополнительных устройств. Особенно полезен при наладке аналоговых трактов и диагностике цифровых схем.
Каков охват частот?
Диапазон частот простирается от 1 микрогерца до 30 мегагерц. Такой диапазон обуславливает возможность работы с низкочастотными сигналами. Прибор поможет проверять радиоэлементы, фильтры, интерфейсы. Сигнал остаётся стабильным даже при длительной работе в максимальном частотном диапазоне.
Какова точность генерации?
Параметр частоты дискретизации составляет 200 МВыб/с. На практике это даёт точную форму выходных сигналов при сложных волнах. Встроенный частотомер помогает контролю частоты на приёме сигналов, а четыре типа модуляции расширяют функционал для тестов. При использовании модели utg962 также применяются высокие характеристики, однако UTG932E отличается более доступной ценой. Такая точность генерации важна при тестировании систем, где критично соблюдение временных характеристик.
Какие дополнительные преимущества предлагает аппарат?
Двухканальность помогает синхронизации и сравнительным измерениям; широкий частотный диапазон обуславливает универсальность в измерениях; высокая частота дискретизации даёт детализацию форм; набор для модуляции применяется при проверках передач данных. Цена на данный генератор сигналов остаётся одной из наиболее конкурентных в своём классе оборудования. Выходной сигнал сохраняет чёткую структуру даже при включении сложных модуляционных режимов. Устройство станет оптимальным выбором при необходимости совмещения простоты управления и высокого технического уровня.
Полная комплектация позволяет приступить к работе сразу после покупки в магазине Суперайс.
В комплектацию прибора входят:
- блок питания;
- кабель bnc-bnc;
- кабель bnc-крокодил.
