Регулируемый PWM генератор сигналов ZK-PP2K

Код товара: 8519

guarantee Гарантия 12 месяцев

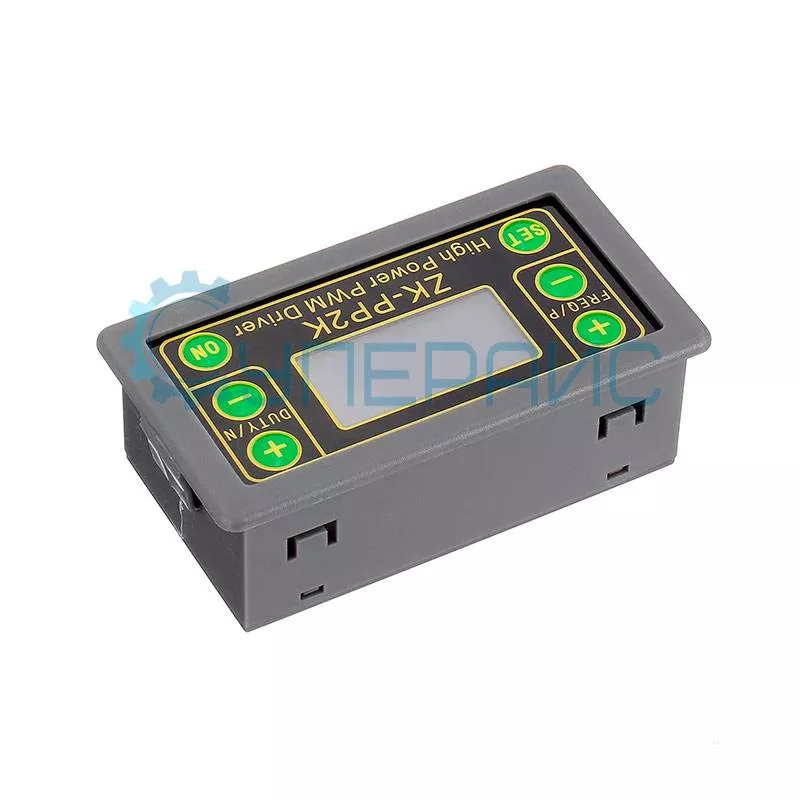

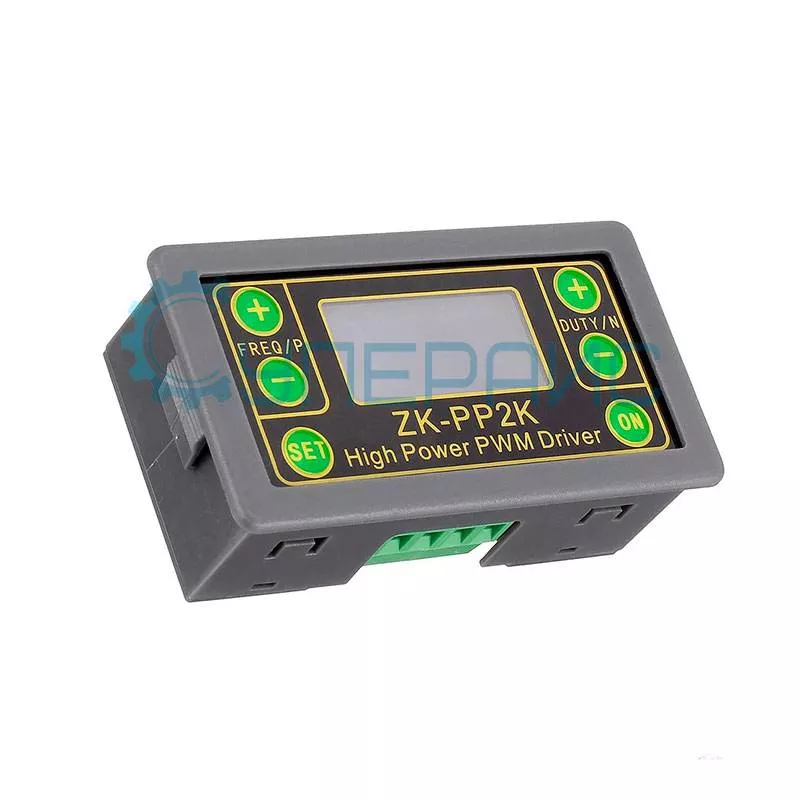

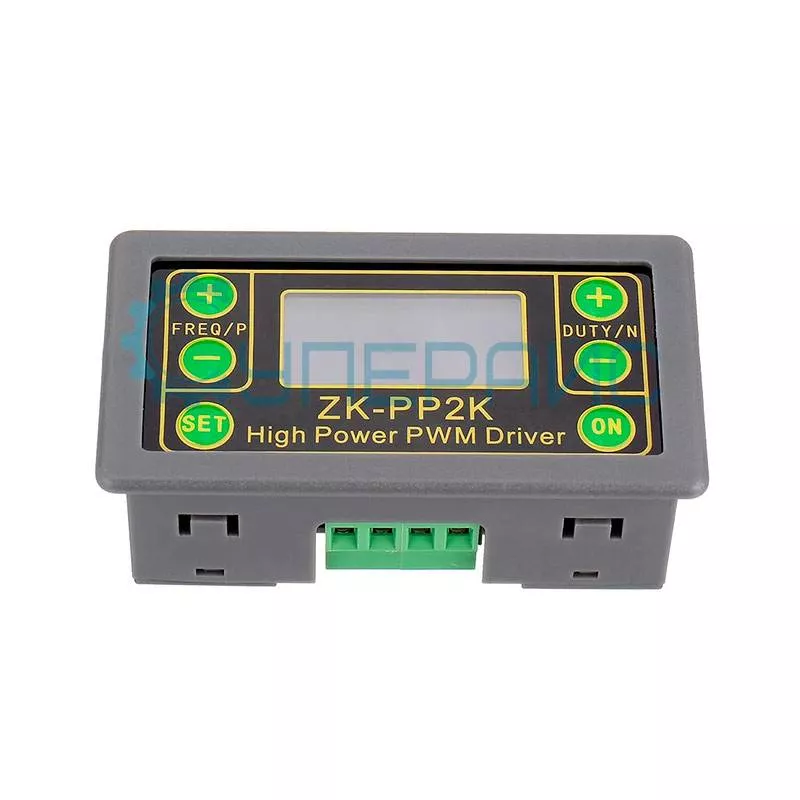

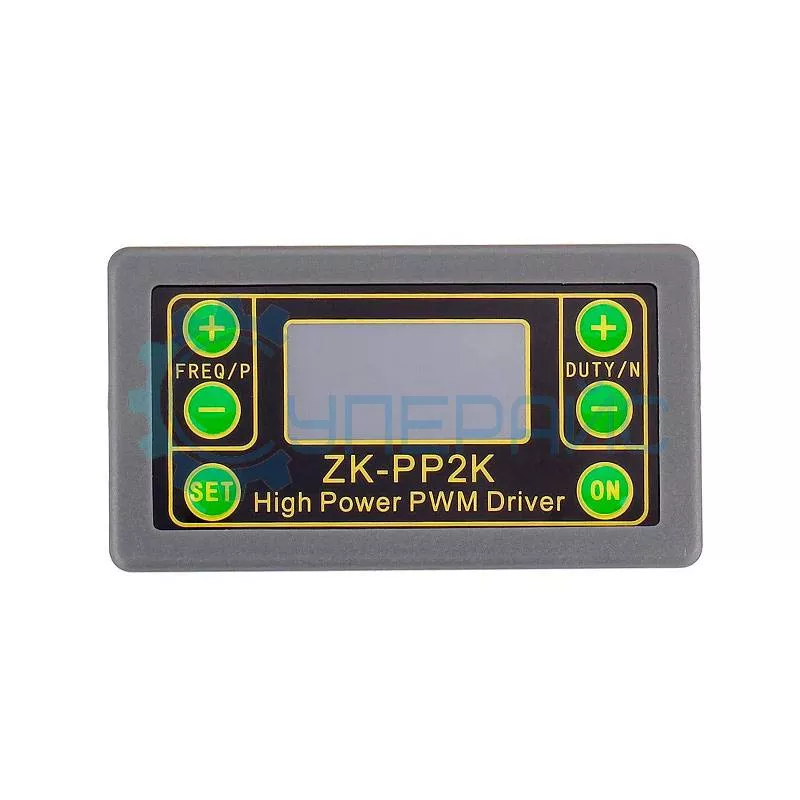

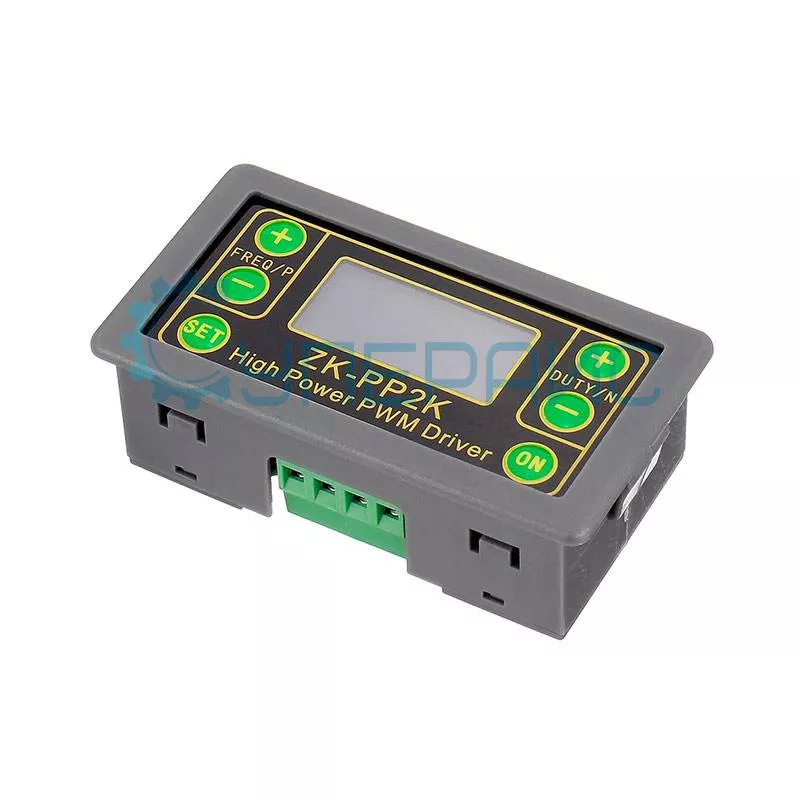

Регулируемый PWM генератор сигналов ZK-PP2K фото 1

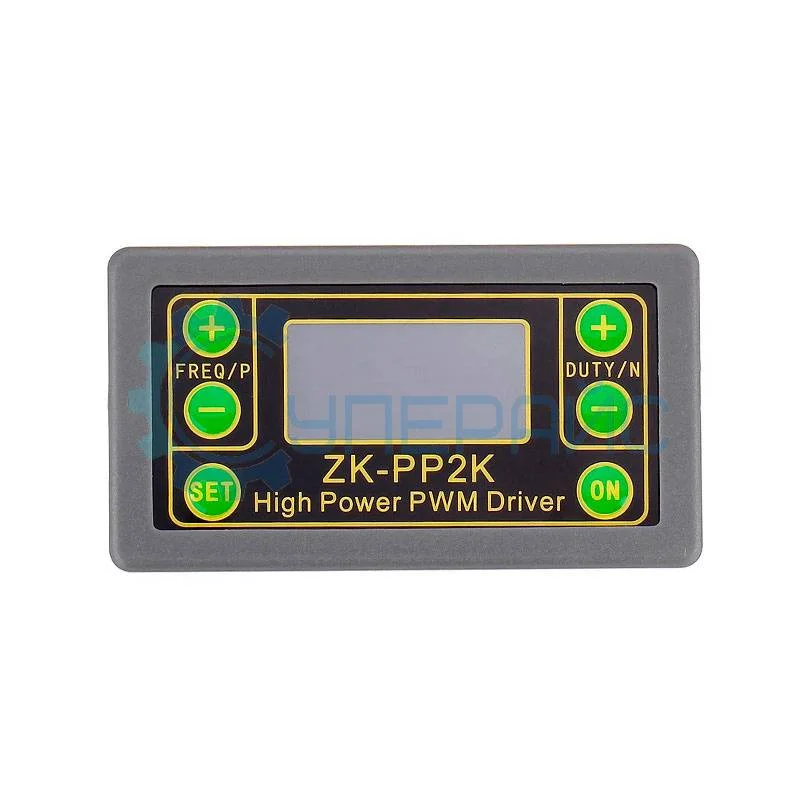

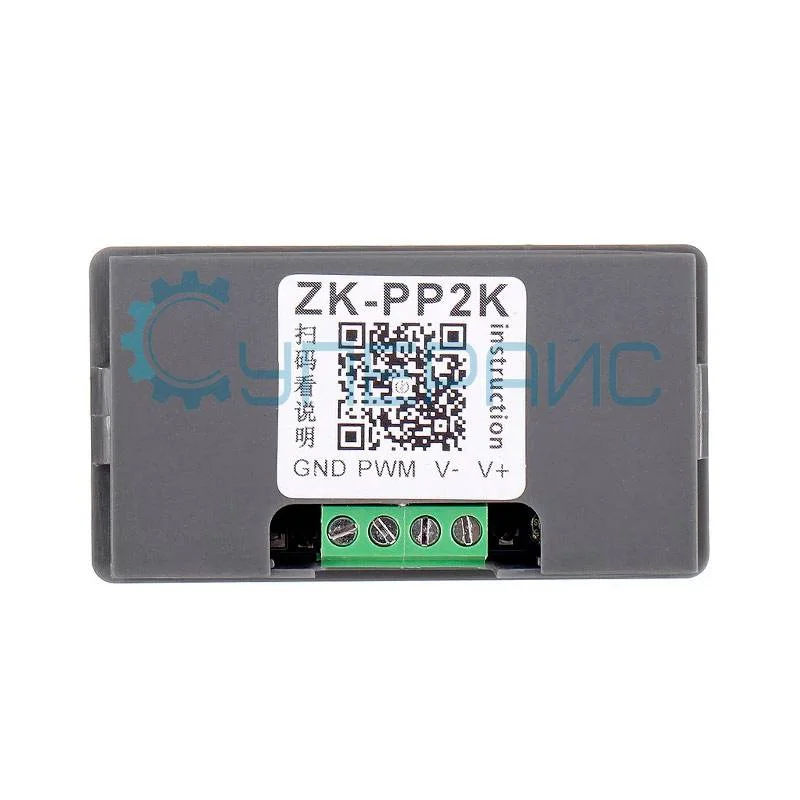

Регулируемый PWM генератор сигналов ZK-PP2K фото 1

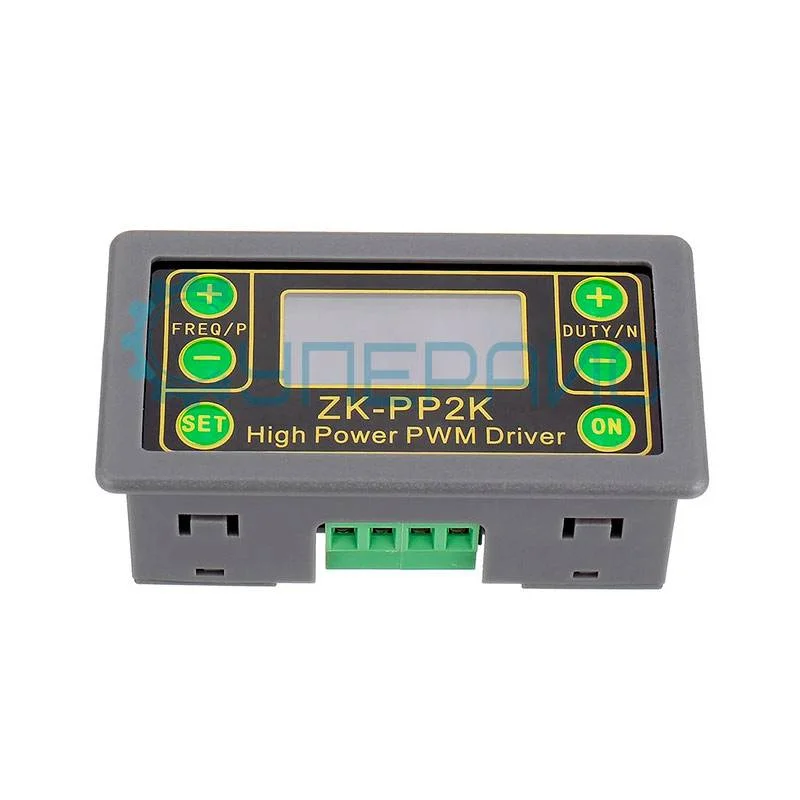

Регулируемый PWM генератор сигналов ZK-PP2K фото 2
Регулируемый PWM генератор сигналов ZK-PP2K фото 3
Регулируемый PWM генератор сигналов ZK-PP2K фото 4
Регулируемый PWM генератор сигналов ZK-PP2K фото 5
О товаре
Генератор ШИМ сигналов с изменением частоты и рабочего цикла, возможность установки времени задержки
Количество каналов: 1
Форма сигналов: прямоугольная
Диапазон частот: 1 Гц - 150 кГц
659 руб.
659 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 33 шт.
О товаре
Генератор ШИМ сигналов с изменением частоты и рабочего цикла, возможность установки времени задержки
Количество каналов: 1
Форма сигналов: прямоугольная
Диапазон частот: 1 Гц - 150 кГц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ZK-PP2K

Характеристики генератора сигналов
Количество каналов 1
Диапазон частот 1 Гц - 150 кГц
Форма сигналов прямоугольная
Рабочее напряжение 3,3 - 30 В
Диапазон рабочего цикла 0 - 100%
Точность рабочего цикла ± 1%
Точность частоты ± 2%
Выходной ток ≤ 8 А
Количество импульсов 1 - 9999
Время задержки 0,000 - 9999 с
Точность времени 1 мс
Общие характеристики
Дисплей LCD
Рабочая температура -20℃ ~ 85℃
Относительная влажность 0 - 95%
Габариты 79 х 43 х 30 мм
Габариты упаковки 80 x 45 x 25 мм
Вес брутто 43 г
Комплектация генератор сигналов ZK-PP2K - 1 шт
Совместимость Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Совместимый аксессуар 2
Цифровой двухканальный осциллограф RIGOL DS1202Z-E
Цифровой мультиметр Rigol DM3058E
Цифровой мультиметр Tonghui TH1942 с высокой точностью

ZK PP2K PWM

Одноканальный генератор zk pp2k PWM предназначен для формирования сигналов прямоугольной формы с различными значениями частоты и скважности. Возможности устройства позволяют работать с сигналами в диапазоне от 1 Гц до 150 кГц. Устройство подойдет для тестирования, диагностики и ремонта электронного оборудования и схем, например шаговых электродвигателей, которые применяются в конструкции автомобилей и в промышленных задачах для управления исполнительными механизмами.

Устройство может применяться в качестве модуля генерации сигналов для управления DC моторами или светодиодными лентами. Это особенно удобно при настройке скорости вращения двигателей или тестировании регуляторов мощности.

Особенности

Генератор работает в двух основных режимах: ШИМ и импульсный. В любом из них можно изменять настройки прибора и запускать/останавливать генерацию. Есть встроенная функция по задержке времени с регулированием интервала от 0 до 9 999 секунд.

Режим ШИМ позволяет точно регулировать коэффициент заполнения, обеспечивая стабильную работу при подключении к различным исполнительным устройствам. Благодаря поддержке рабочего напряжения до 30 В и возможности работы с нагрузками до 8A, генератор легко справляется с задачами в составе промышленных или лабораторных стендов.

Для работы устройства необходимо питающее напряжение от 3,3 до 30 вольт. При этом амплитуда выходного сигнала соответствует входному напряжению.

Встроенный регулятор частоты и скважности делает настройку максимально точной даже в условиях полевых испытаний.

Включение прибора можно выполнять дистанционно. Для этого необходим «сухой» контакт реле для замыкания двух контактов, располагающихся с обратной стороны электронной платы. Такая возможность очень удобна и позволяет использовать прибор для управления драйверами шаговых моторов по месту их установки. Генератор можно использовать как автономный модуль в составе систем управления шаговыми и коллекторными двигателями.

Отдельно стоит отметить характеристики:

  • точность рабочего цикла – не более 1 %;
  • точность задания частоты – не более 2 %;
  • точность установки временной задержки – до 1 мс.

Доступные режимы позволяют гибко подстраивать устройство под конкретные задачи, включая управление нагрузками с переменной скоростью

Прибор выполнен в компактном пластиковом корпусе. Небольшие габариты делают его удобным для использования в полевых условиях, например при осмотре автомобиля или ремонте электропривода в цеху. На четком дисплее отображается вся необходимая информация, управление выполняется через шесть кнопок, которые обладают хорошей чувствительностью.

Даже при максимальной нагрузке генератор обеспечивает стабильный рабочий режим, без сбоев и перегрева.

Работать с устройством максимально просто. Разобраться в интуитивно понятном интерфейсе не составит труда даже для неопытного пользователя. Инструкцию для zk pp2k PWM на русском языке можно скачать на нашем сайте в разделе «Документы и ПО». В ней подробно описаны все манипуляции для работы с генератором.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
