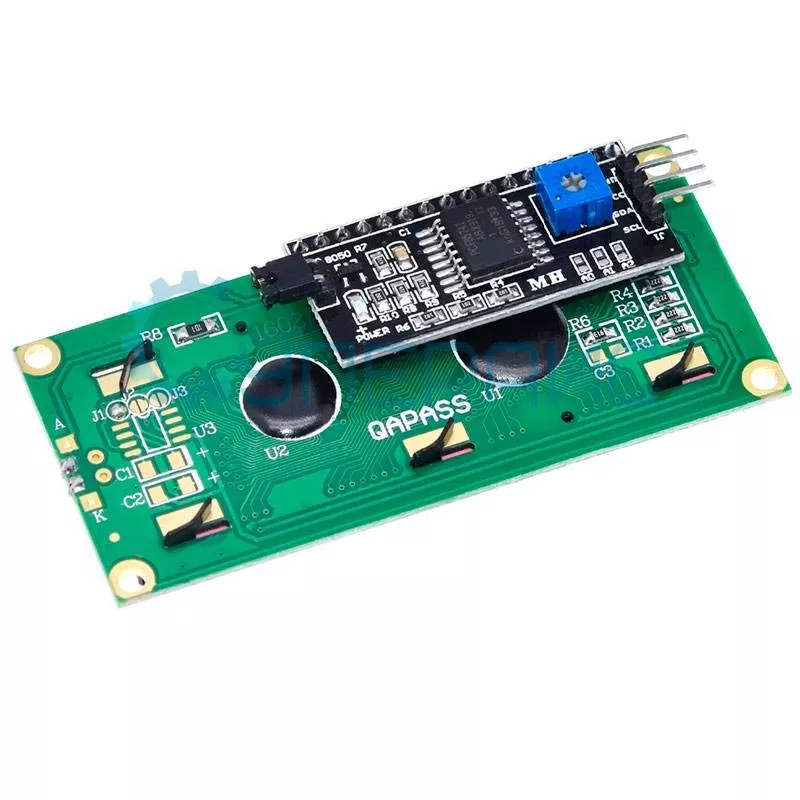

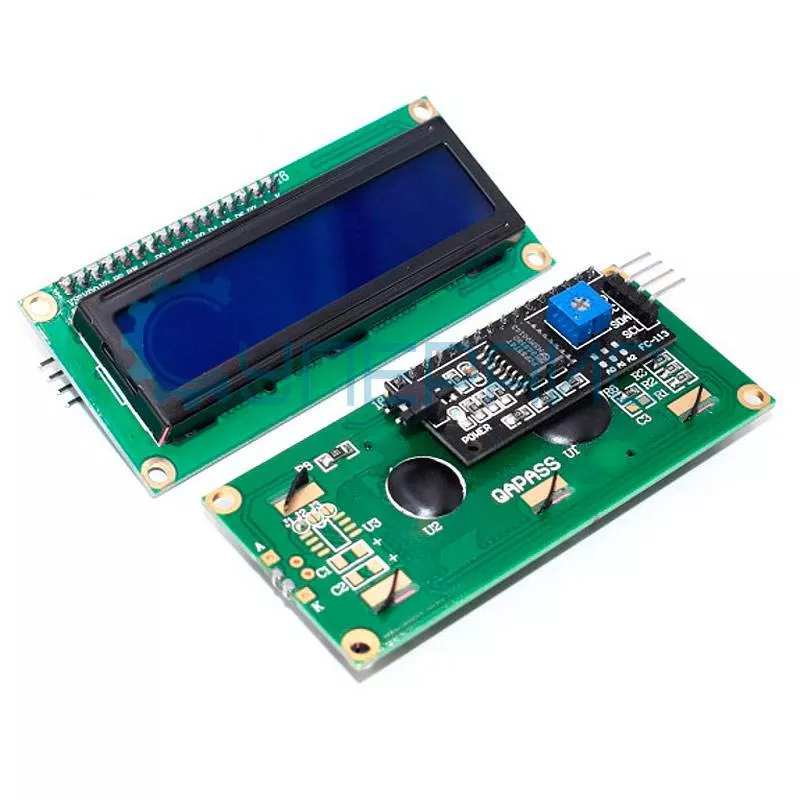

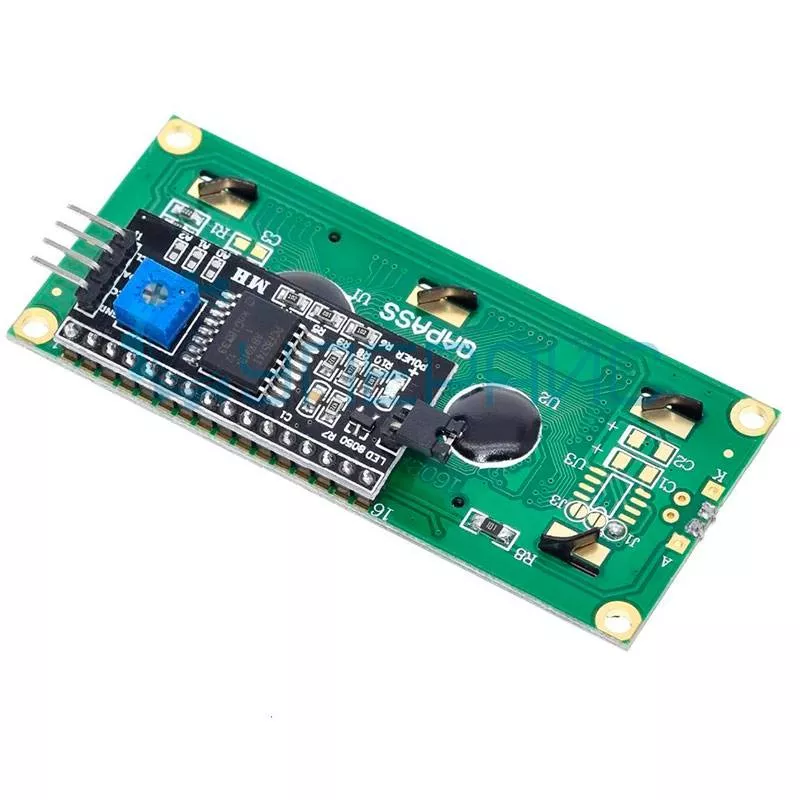

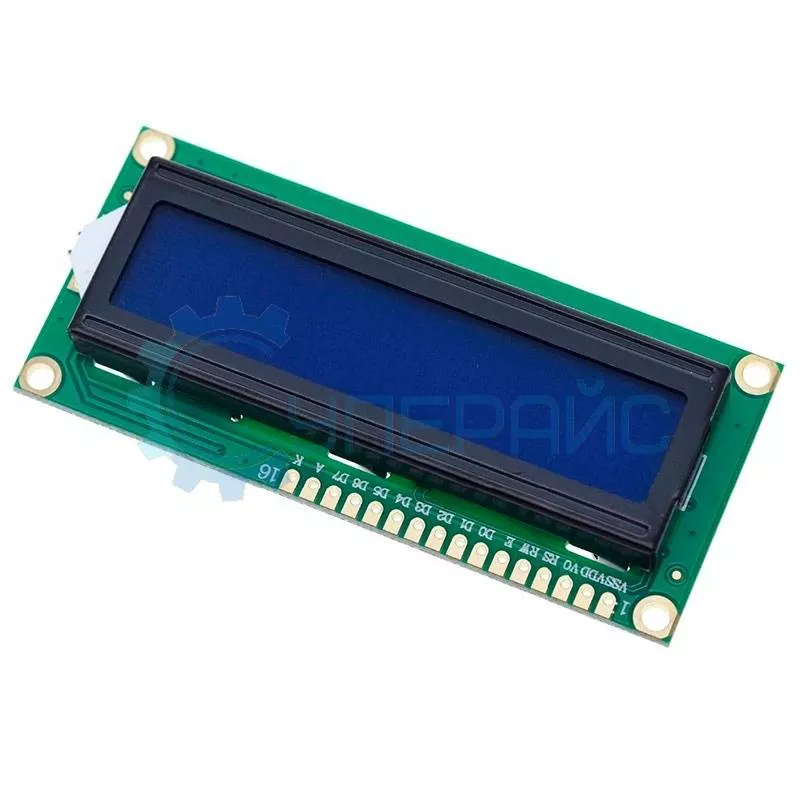

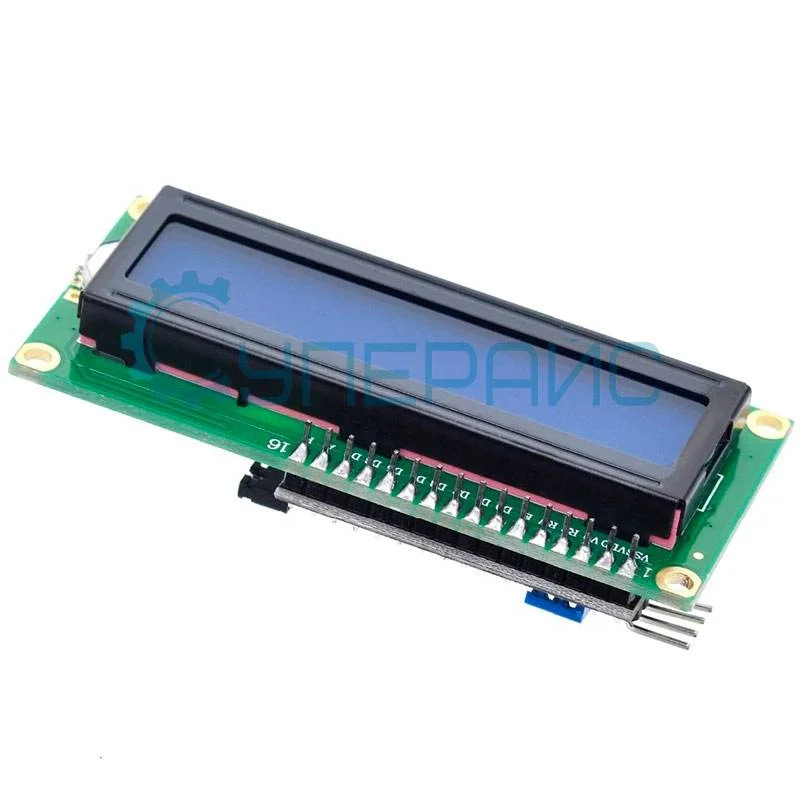

Символьный дисплей LCD1602A синяя подсветка с IIC/I2C для Arduino
Артикул (код товара): 10705
260 ₽
260 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 57 шт.
Артикул (код товара)
10705
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея LCD1602A
Общие данные
Артикул (код товара)
10705
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Дисплея LCD1602A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD дисплея 1602A
| Характеристики знакосинтезирующего индикатора | |
| Тип дисплея | LCD |
| Технология дисплея | STN |
|
Размер дисплея |
1.4" |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки |
синий |
| Цвет символов | белый |
| Контроллер дисплея |
HD44780 |
|
Регулировка контрастности |
осуществляется переменным резистором |
|
Тип выводимой информации |
символьный |
|
Формат выводимой информации |
количество строк - 2 количество символов в строке - 16 общее количество символов - 32 |
| Размер пикселя | 0.5 x 0.5 мм |
|
Поддержка платформ |
Arduino |
|
Контакты модуля |
GND — земля VSS — питание (5 вольт) SDA — подключить к A4 (аналоговый выход Arduino номер 4) SCL — подключить к A5 (аналоговый выход Arduino номер 5) |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | I2C/IIC (впаян I2C переходник для работы с дисплеями) |
| Рабочее напряжение |
DC 5 В |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |

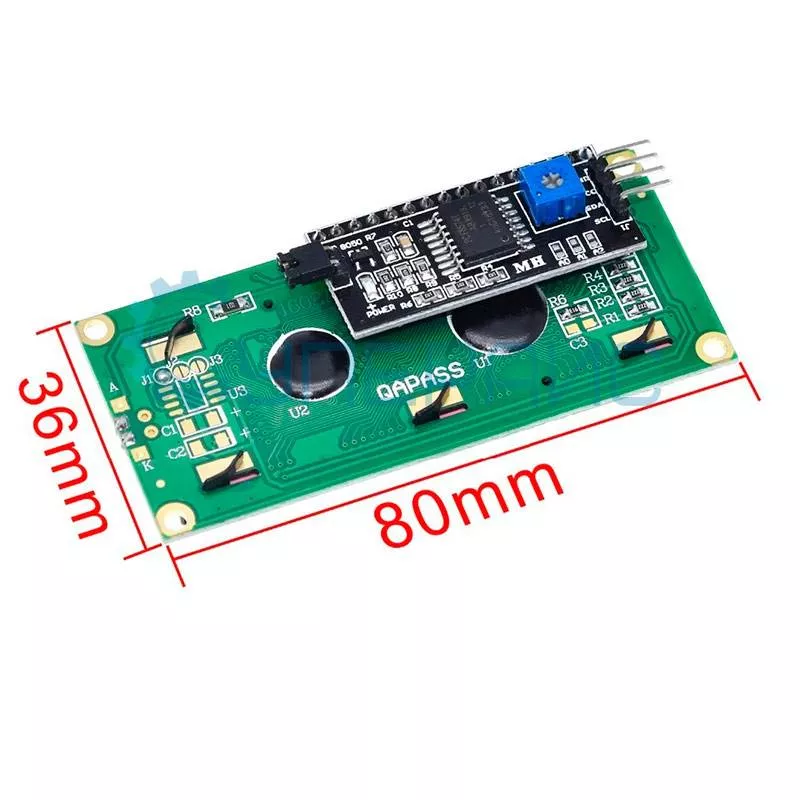

| Габариты | 80 x 36 мм |
| Вес брутто | 40 г |
| Комплектация |
символьный дисплей синяя подсветка LCD1602A IIC/I2C - 1 шт |

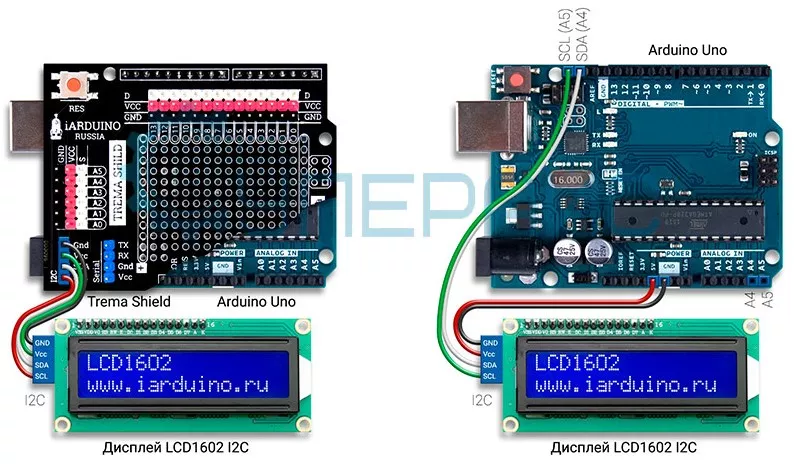

Схема подключения к Arduino UNO
Часто задаваемые вопросы
Какие символы отображает LCD1602A?
Дисплей отображает 2 строки по 16 символов в каждой. Поддерживает стандартный набор ASCII-символов и кириллицу при использовании соответствующей библиотеки. Есть возможность создания пользовательских символов размером 5×8 точек для отображения иконок и специфических обозначений.
Что даёт модуль IIC/I2C в комплекте с LCD1602?
Модуль I2C преобразует параллельный интерфейс дисплея в двухпроводной I2C, используя всего 2 пина Arduino (SDA и SCL). Это экономит 6 пинов по сравнению с прямым подключением. На модуле установлен потенциометр для регулировки контраста дисплея.
Какой контроллер используется в LCD1602A?
Дисплей построен на контроллере HD44780 или совместимом аналоге. Это стандарт де-факто для символьных дисплеев. Для работы с Arduino используйте библиотеку LiquidCrystal_I2C, которая совместима с этим контроллером и поддерживает все основные функции.
Как подключить LCD1602A I2C к Arduino?
Подключите VCC к 5 В, GND к земле, SDA к пину A4 (Arduino Uno) и SCL к пину A5. Для Arduino Mega используйте пины 20 и 21. Адрес I2C обычно 0x27 или 0x3F, его можно проверить сканером шины. После подключения установите библиотеку и загрузите тестовый скетч.
Какой цвет подсветки у этого LCD1602A?
Модель оснащена синей подсветкой на светодиодах с регулируемой яркостью. Символы отображаются белым цветом на синем фоне. Подсветка подключается отдельно через джампер на I2C-модуле или переменный резистор для управления яркостью.
Совместим ли LCD1602A с Raspberry Pi?
Да, дисплей совместим с Raspberry Pi через I2C-шину. Подключите к пинам GPIO 2 (SDA) и GPIO 3 (SCL). Для работы используйте Python-библиотеку smbus2 вместе с LCD-драйвером. Адрес I2C определяется командой i2cdetect -y 1.
