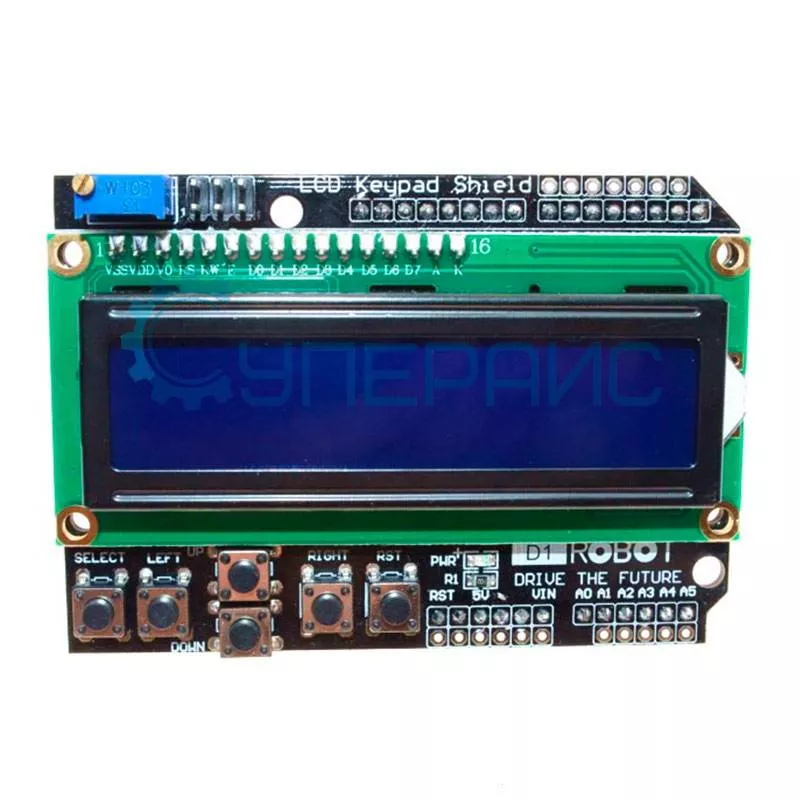

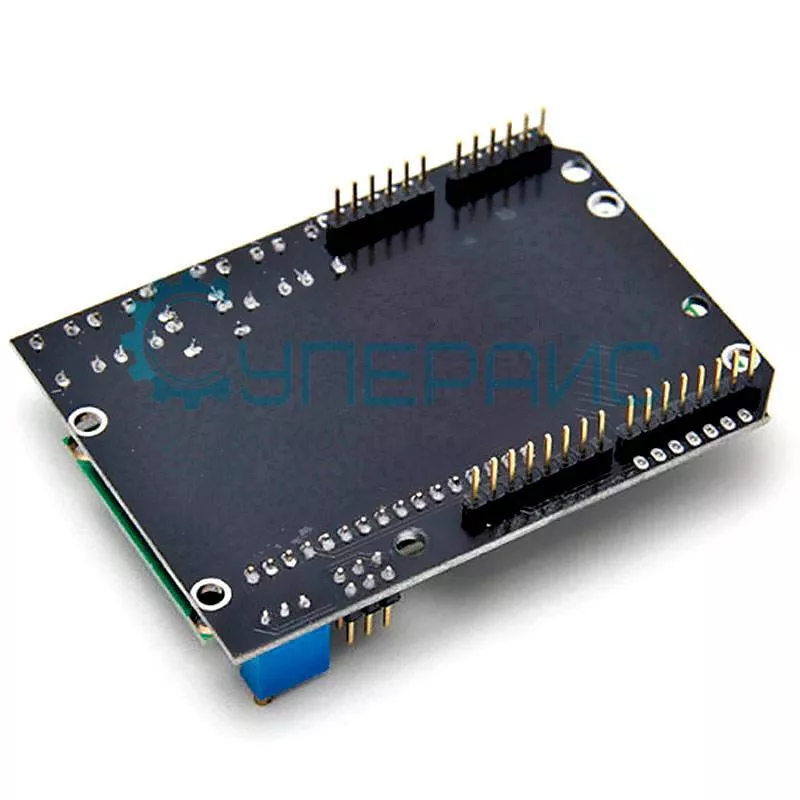

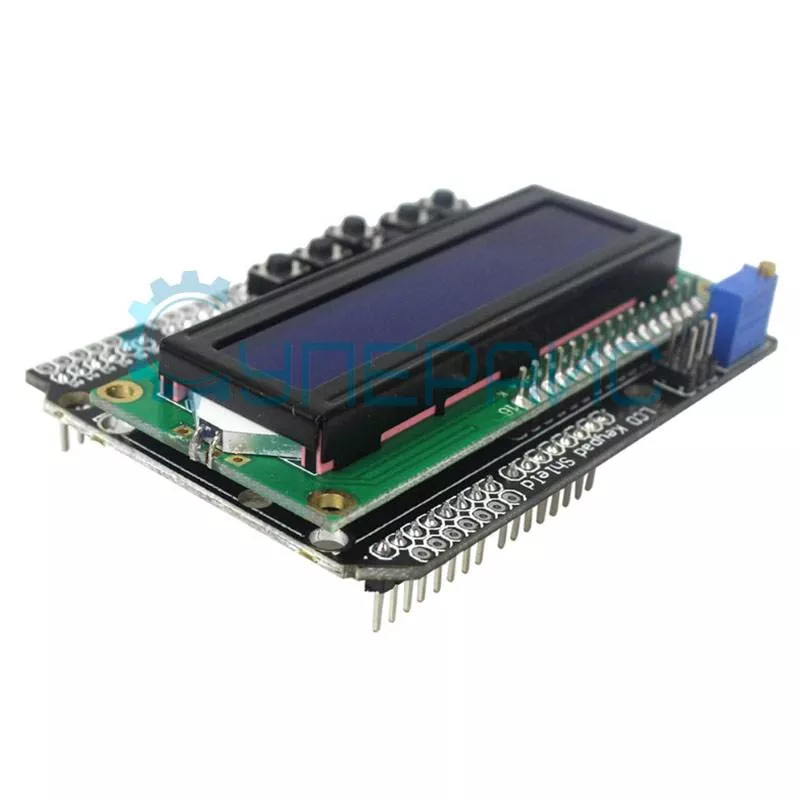

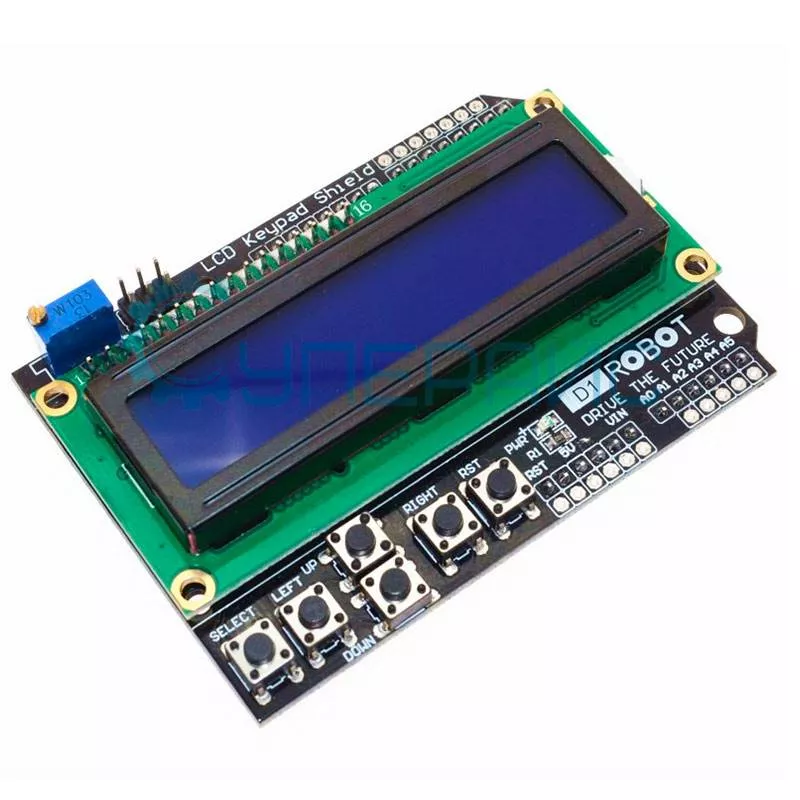

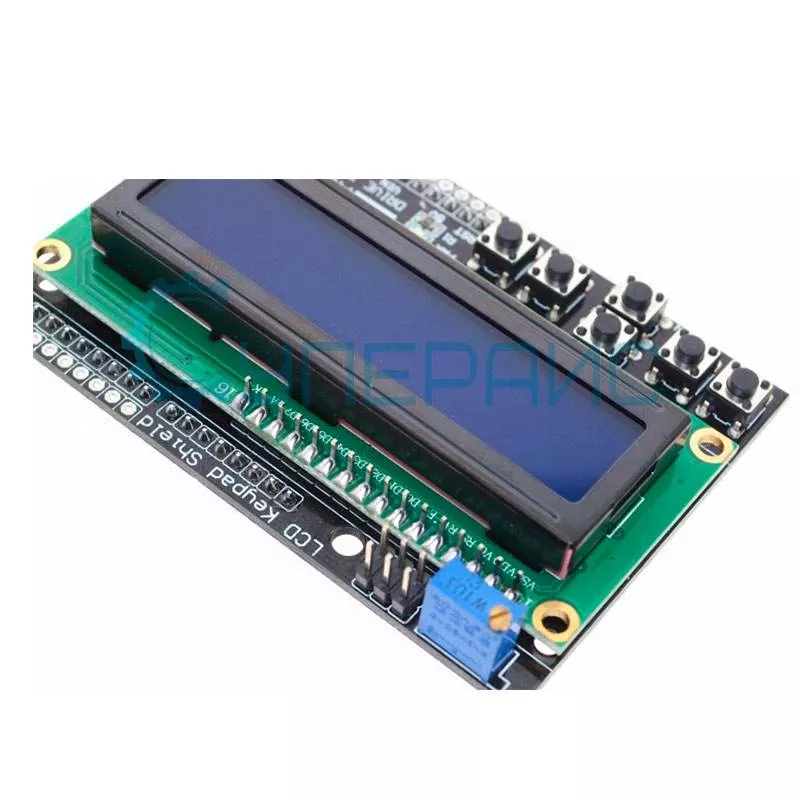

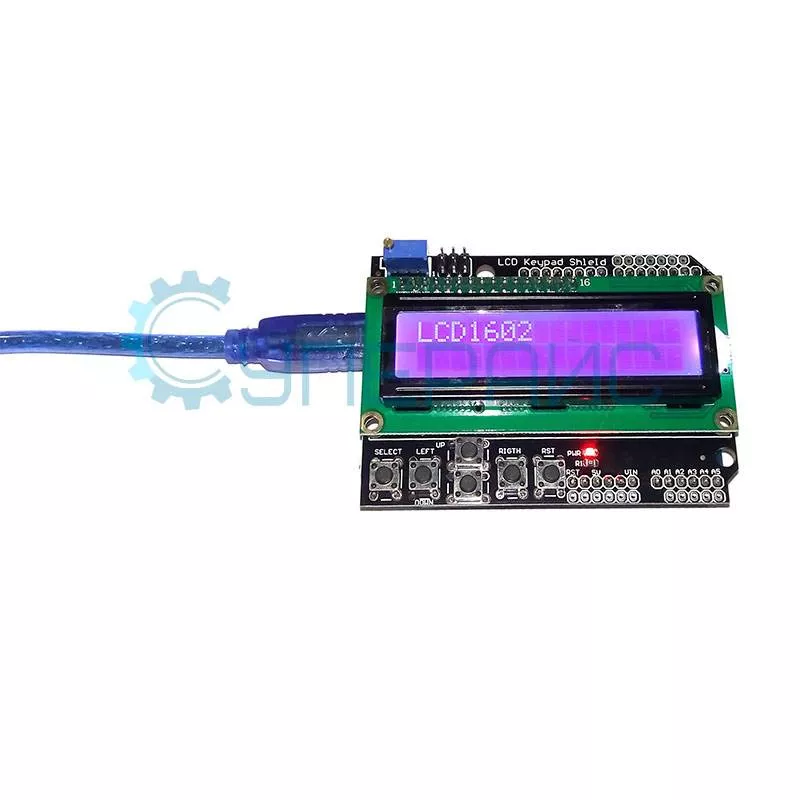

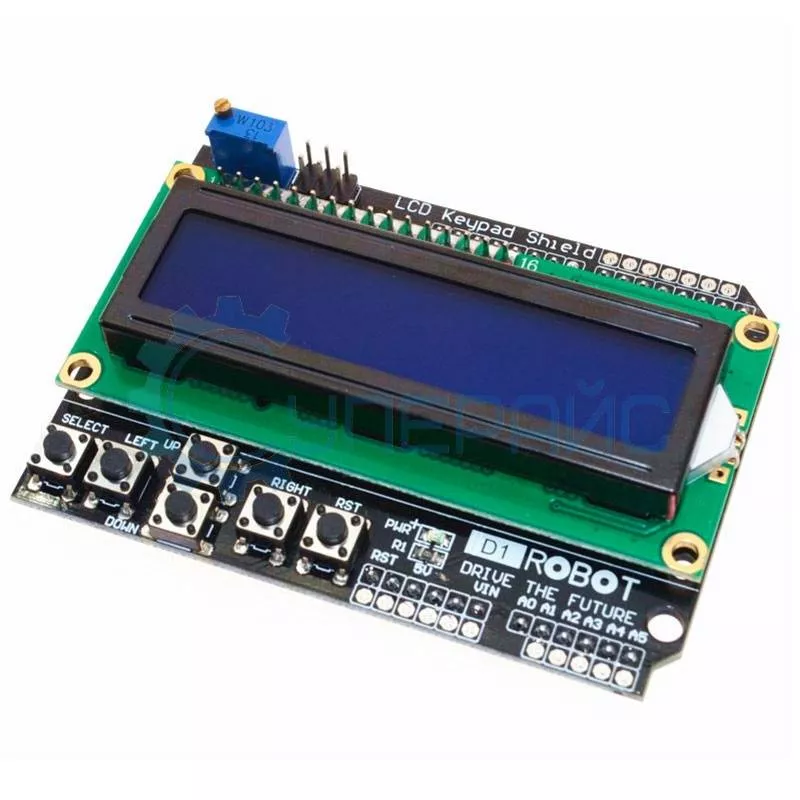

ЖК дисплей LCD1602 с клавиатурой синяя подсветка
Артикул (код товара): 10711
210 ₽
210 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 70 шт.
Артикул (код товара)
10711
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея LCD1602
Общие данные
Артикул (код товара)
10711
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Дисплея LCD1602
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD дисплея 1602
| Характеристики знакосинтезирующего индикатора | |
| Тип дисплея | жидкокристаллический |
| Размер дисплея | 1.4" |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки |
синий |
| Цвет символов | белый |
|
Регулировка контрастности |
осуществляется переменным резистором |
|
Тип выводимой информации |
символьный (латиница) |
|
Формат выводимой информации |
количество строк - 2 количество символов в строке - 16 общее количество символов - 32 |
| Размер символа | 2.95 x 4.35 мм |
| Размер пикселя | 0.5 х 0.5 мм |
|
Поддержка платформ |
Arduino |
| Кнопки управления |
6 кнопок (5 пользовательских, 1 сброса): LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка сброса параметров или перезагрузки) |
|
Контакты модуля |
VSS - общий VDD - питание V0 - контрастность RS - трактовка принятых данных R/W - общий E - активирование DB0, DB1, DB2, DB3, DB4 - не подключены DB5, DB6, DB7 - данные LED+ - питание подсветки LED- - управление подсветкой |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс |
ICSP (внутрисхемное программирование) |
| Питание |
питание модуля осуществляется от микропроцессорного управляющего устройства, внешний источник питания (блока питания батареи) |
| Рабочее напряжение |
DC 5 В |
| Рабочий ток | 2 мА (5 В) |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты изделия | 20,5 x 41 мм |
| Габариты упаковки | 100 х 90 х 25 мм |
| Вес |
∼ 60 г |
| Комплектация |
символьный дисплей с клавиатурой LCD1602 - 1 шт |
Часто задаваемые вопросы
Сколько кнопок на плате LCD1602 с клавиатурой?
Обычно ряд из нескольких кнопок для навигации: вверх, вниз, влево, вправо и выбор, иногда отдельная кнопка сброса. Точный набор зависит от версии шилда. Часто кнопки опрашиваются через один аналоговый вход, что экономит выводы контроллера. Часто кнопки опрашиваются через один аналоговый вход, что экономит выводы контроллера.
Как экономятся выводы Arduino?
Кнопки клавиатуры нередко подключены к одной аналоговой линии через делитель напряжения: каждая кнопка даёт своё значение, и код различает их по уровню. Так навигация занимает один аналоговый вход, а не пять цифровых. Экран при этом работает по стандартной шине. Экран при этом работает по стандартной шине и использует привычные библиотеки.
Чем шилд лучше отдельного дисплея?
Отдельный LCD1602 только показывает, к нему нужно докупать и разводить кнопки. Шилд с клавиатурой уже собран: экран и навигация на одной плате, которая садится на Arduino. Для быстрого прототипа панели управления это заметно экономит время. Для быстрого прототипа панели управления собранный шилд заметно экономит время.
Подойдёт ли модуль под мою плату?
Шилды рассчитаны на форм-фактор Arduino Uno и совместимых плат. Перед покупкой проверьте, что разъёмы шилда совпадают с вашей платой, и что свободны нужные выводы. Экран использует библиотеки для контроллера HD44780, поддерживаемые в среде Arduino. Проверьте, что разъёмы шилда совпадают с платой и свободны нужные выводы.
