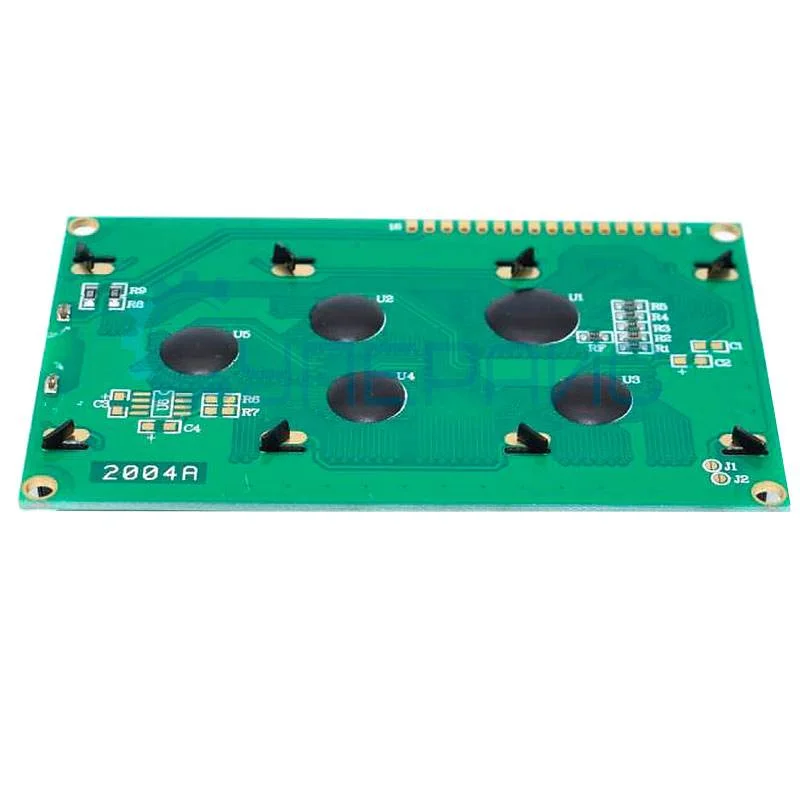

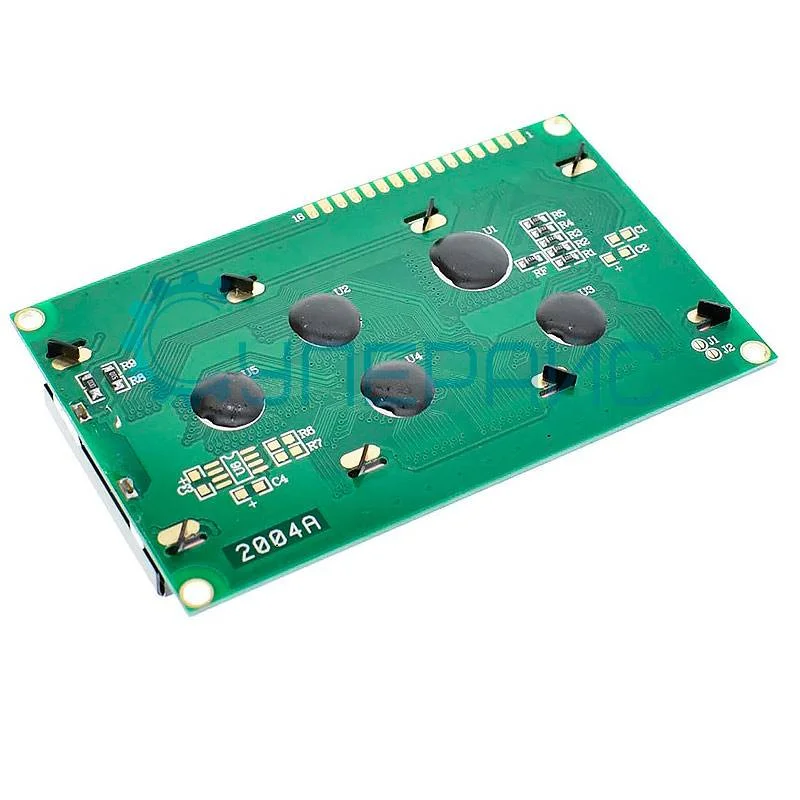

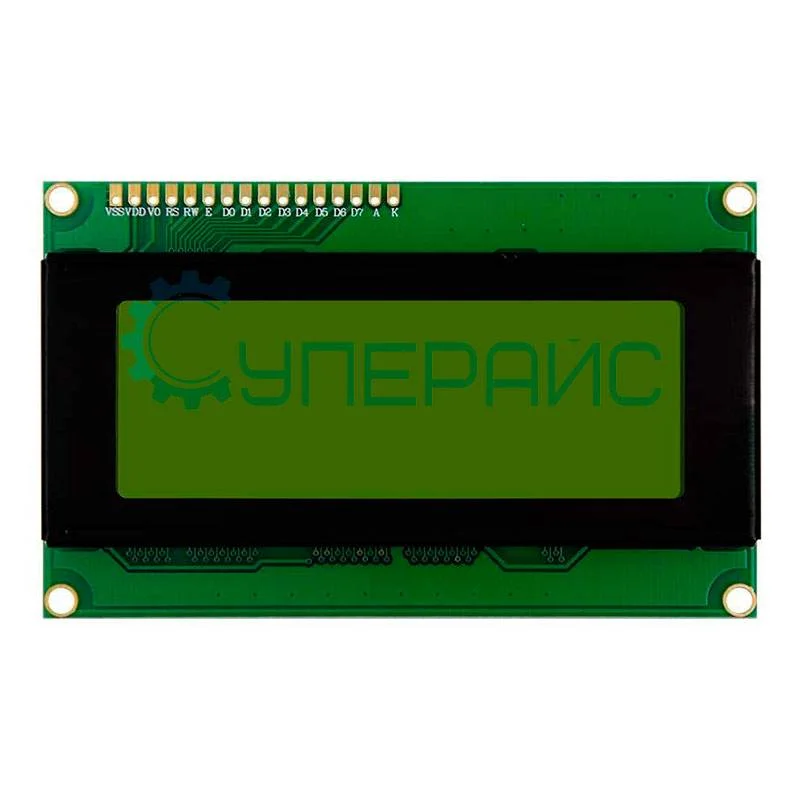

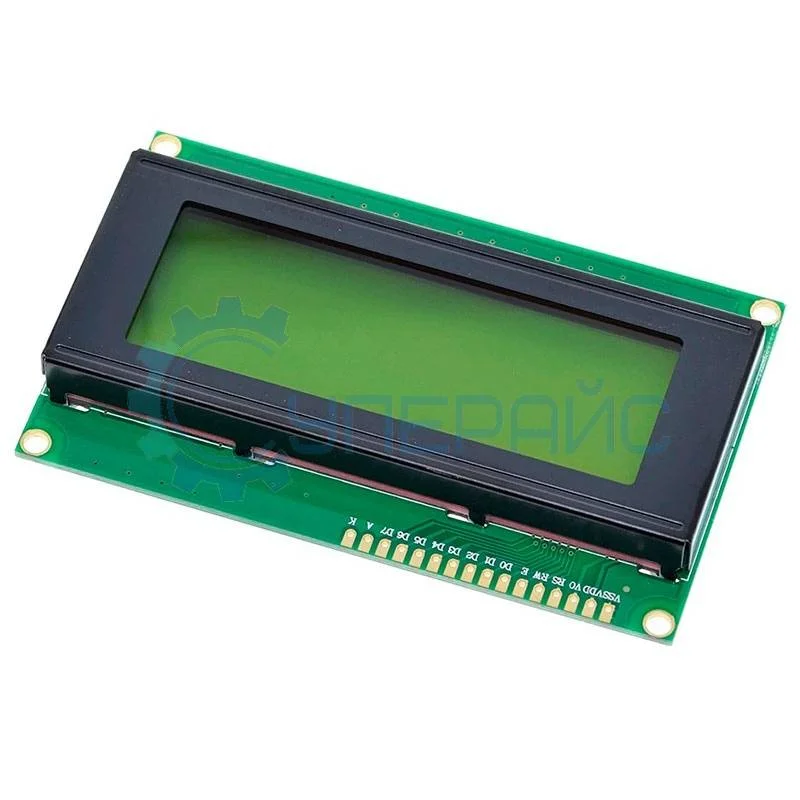

Символьный LCD дисплей 2004A 20x4 с зеленой подсветкой
Артикул (код товара): 10728
310 ₽
310 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 89 шт.
Артикул (код товара)
10728
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея LCD 2004A 20x4
Общие данные
Артикул (код товара)
10728
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Дисплея LCD 2004A 20x4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD2004
| Характеристики знакосинтезирующего индикатора | |
| Тип дисплея | жидкокристаллический (LCD) |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки |
зеленый |
| Цвет символов | черный |
| Контроллер | HD44780 |
|
Тип выводимой информации |
символьный (латиница) |
|
Формат выводимой информации |
количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |
| Размер символа | 2.95 x 4.35 мм |
| Размер пикселя | 0.5 х 0.5 мм |
|
Поддержка платформ |
Arduino |
|
Контакты модуля |
VSS - питание контроллера (-) VDD - питание контроллера (+) VO - вывод управления контрастом RS - выбор регистра R/W - чтение/запись (режим записи при соединении с землей) E - enable (строб по спаду) DB0-DB3 - младшие биты 8-битного интерфейса DB4-DB7 старшие биты интерфейса A - анод (+) питания подсветки K - катод (-) питания подсветки |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | синхронный, 8-битный, параллельный |
| Напряжение питания |
3.3 В - 5 В (при напряжении ниже 4 В для высокой контрастности потребуется источник отрицательного напряжения для регулятора контрастности) |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 80 x 35 х 11 мм |
| Вес брутто |
70 г |
| Комплектация |
символьный дисплей LCD2004 20х4 - 1 шт |

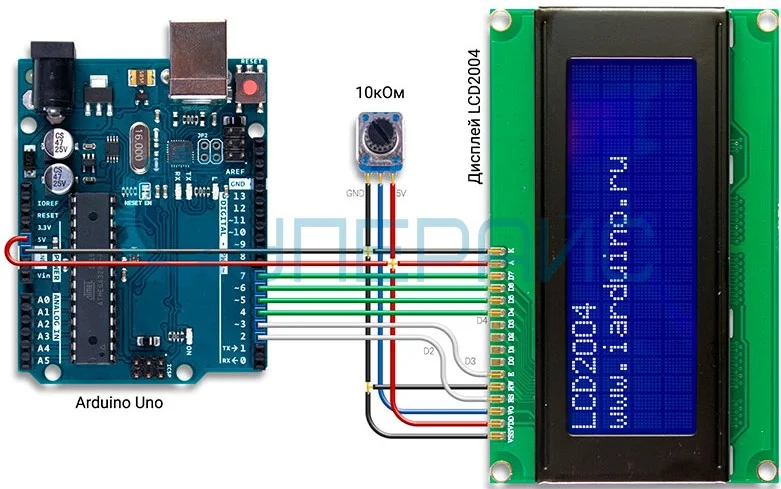

Схема подключения к Arduino UNO
Часто задаваемые вопросы
Чем дисплей 2004 отличается от 1602?
Дисплей 2004A выводит четыре строки по двадцать символов, а 1602 - две строки по шестнадцать. Больше места на экране удобно для меню и вывода нескольких параметров сразу. Управление и библиотеки у них похожи, поэтому перейти с одного на другой просто.
Как подключить 2004A к Arduino меньшим числом проводов?
Используйте модуль с адаптером I2C: он подключается по двум линиям данных плюс питание вместо множества выводов при параллельном соединении. Это экономит порты микроконтроллера и упрощает монтаж. Для вывода текста подойдёт стандартная библиотека под I2C-дисплеи.
Зачем подстраивать контраст дисплея?
Контраст задаёт чёткость символов относительно фона. Если он выставлен неверно, текст либо бледный, либо экран залит тёмными клетками. Контраст регулируют подстроечным резистором на модуле, добиваясь читаемого изображения под конкретное освещение и угол обзора.
Какой цвет подсветки выбрать?
Синий и зелёный варианты читаются по-разному в зависимости от освещения. Синий фон с белыми символами нагляден в помещении, зелёный бывает читаемее при ярком свете. Выбор по вкусу и условиям, где будет стоять прибор с дисплеем.
