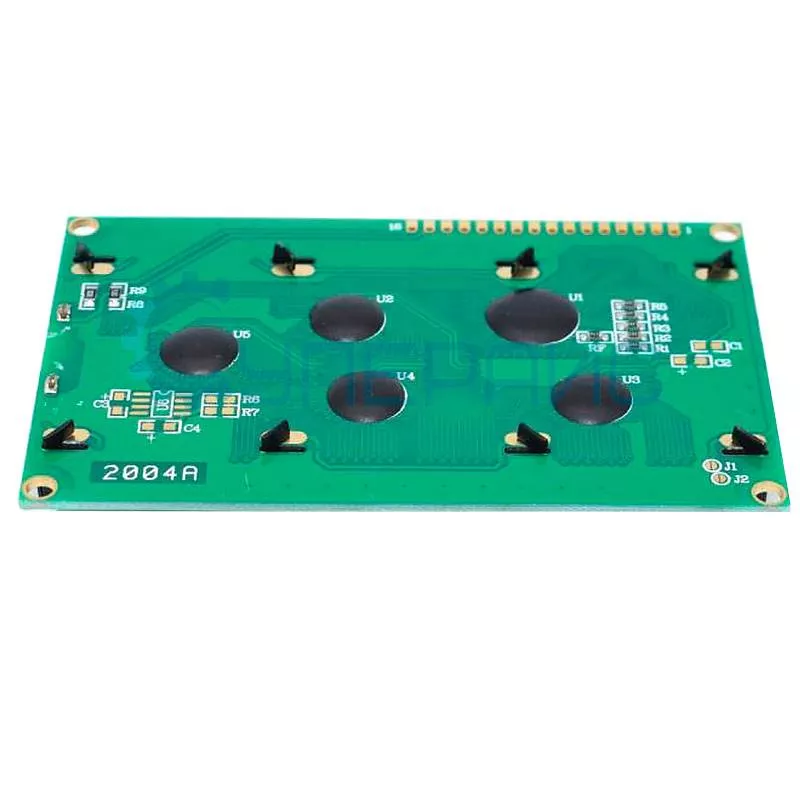

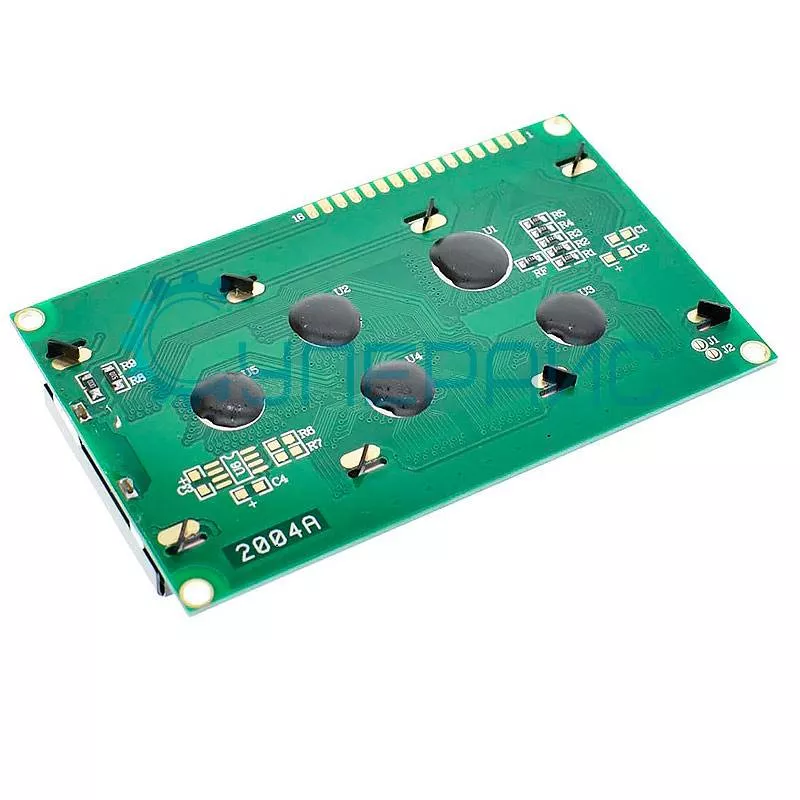

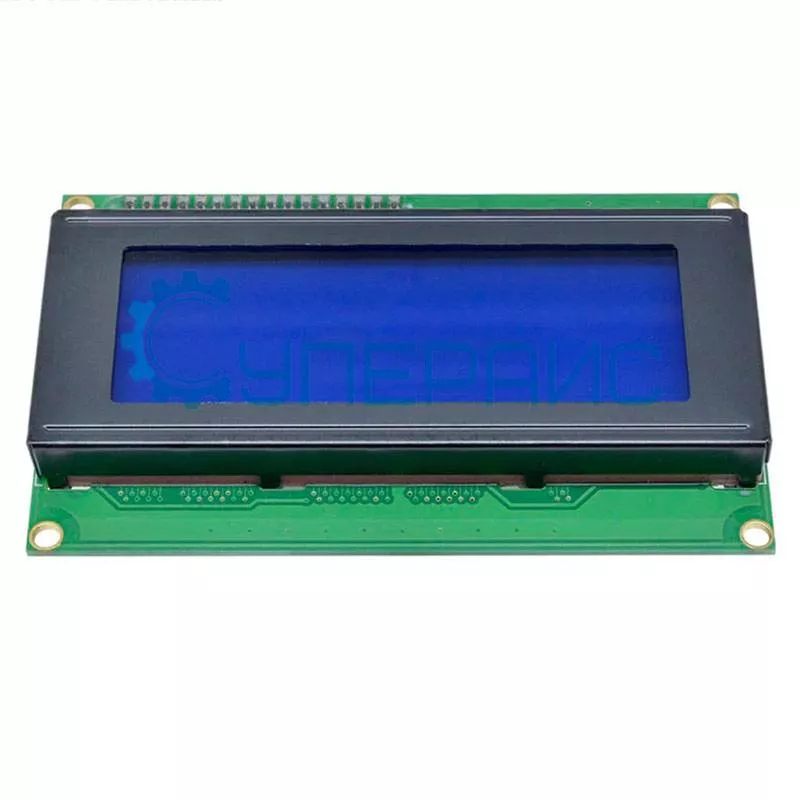

Знакогенерирующий дисплей LCD 2004A 20x4 с синей подсветкой
Код товара: 10724
Гарантия 3 месяца
О товаре Цвет подсветки: синий
Формат выводимой информации: 80 символов (20×4)
Контроллер: HD44780
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Цвет подсветки: синий
Формат выводимой информации: 80 символов (20×4)
Контроллер: HD44780
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD2004
| Характеристики знакосинтезирующего индикатора | |
| Тип дисплея | жидкокристаллический (LCD) |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки |
синий |
| Цвет символов | белый |
| Контроллер | HD44780 |
|
Тип выводимой информации |
символьный (латиница) |
|
Формат выводимой информации |
количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |
| Размер символа | 2.95 x 4.35 мм |
| Размер пикселя | 0.5 х 0.5 мм |
|
Поддержка платформ |
Arduino |
|

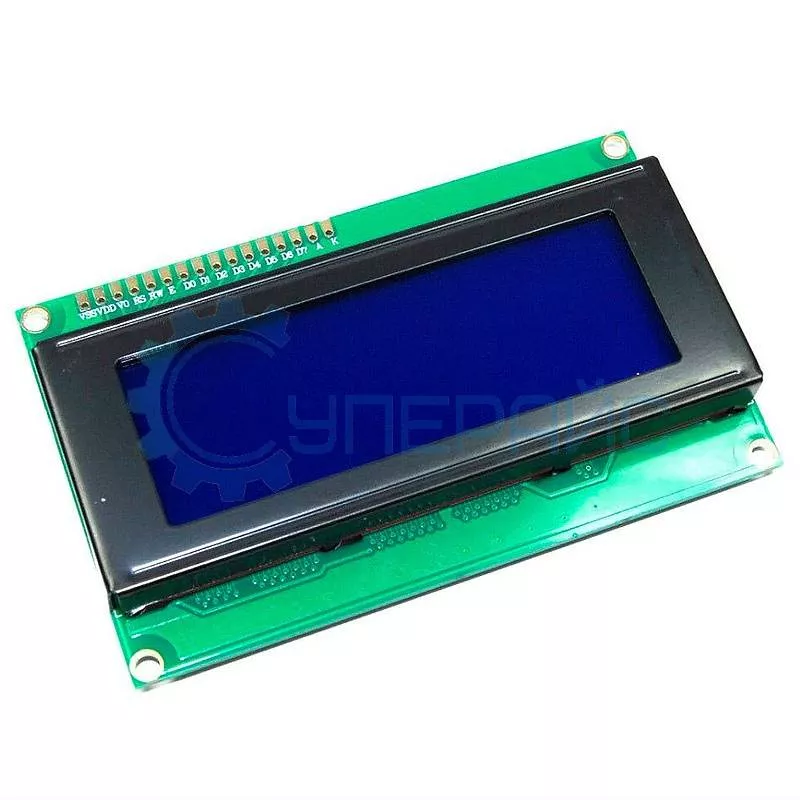

Контакты модуля |
VSS - питание контроллера (-) VDD - питание контроллера (+) VO - вывод управления контрастом RS - выбор регистра R/W - чтение/запись (режим записи при соединении с землей) E - enable (строб по спаду) DB0-DB3 - младшие биты 8-битного интерфейса DB4-DB7 старшие биты интерфейса A - анод (+) питания подсветки K - катод (-) питания подсветки |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | синхронный, 8-битный, параллельный |
| Напряжение питания |
3.3 В - 5 В (при напряжении ниже 4 В для высокой контрастности потребуется источник отрицательного напряжения для регулятора контрастности) |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 80 x 35 х 11 мм |
| Вес |
∼ 70 грамм |
| Комплектация |
символьный дисплей LCD2004 20х4 - 1 шт |
Схема подключения к Arduino UNO
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
