Как выбрать преднагреватель печатных плат - подробное руководство от Суперайс

Пайка – это операция, обеспечивающая создание неразъемного соединения материалов посредством введения между спаиваемыми металлами другого, менее тугоплавкого. В первую очередь пайка широко применяется в ювелирном деле. Однако помимо соединения цветных металлов, существуют технологии и для пайки черных металлов.

Сама пайка как технологический процесс, был освоен человеком в 4 – 3 тысячелетии до нашей эры, еще в эпоху медного века. А первый электрический паяльник был сконструирован в 1896 году и применялся для пайки посуды.

Время чтения: 9 минут

Назначение преднагревателя

Пока в электротехнике применялись лампы и другие громоздкие компоненты, то не было необходимости четко контролировать температурный режим пайки. Однако уменьшение техпроцесса, разработка SMD и BGA технологий, а также применение многослойных печатных плат потребовало более бережного отношения к электронным компонентам. Ведь слишком быстрый или неравномерный нагрев может вывести микрочип из строя, а в печатной плате могут образоваться трещины или произойти её расслоение. Для того чтобы избежать подобных дефектов при пайке, и применяют преднагреватели. Другое название этих устройств – термостол или нагревательный стол.

Эти устройства обеспечивают равномерный прогрев как самой платы, так и места самой пайки. А наличие встроенного температурного контроллера позволяет подобрать подходящий температурный режим.

Конструкция преднагревателя

Данные устройства конструируются квадратной или прямоугольной формы.

В верхней части располагается нагреваемая площадка, в которую встроен нагревательный элемент. Чаще всего площадка занимает всю или большую часть поверхности термостола. Однако в инфракрасных (ИК) преднагревателях из-за их конструктивных особенностей нагревательный элемент занимает всего около 50% от площади поверхности устройства.

В передней части корпуса размещаются: кнопка включения, контроллер или информационный экран с кнопками управления температурным режимом.

Главные детали преднагревателя

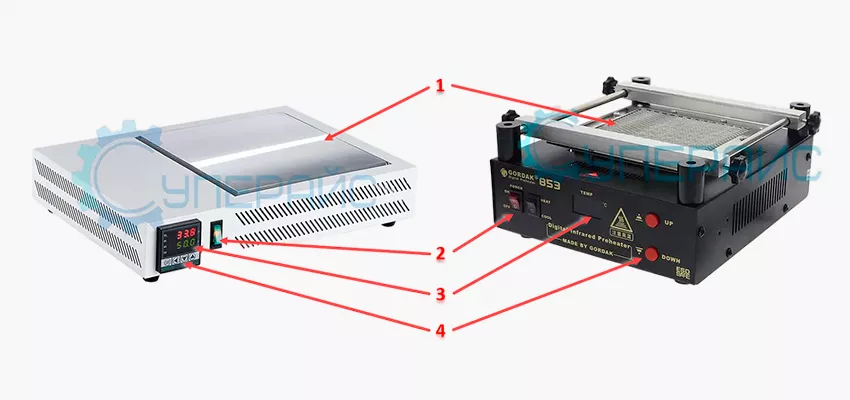

Основные элементы преднагревателя, на примере XIN HAO MAI X3030T (слева) и GORDAK 853 (справа): 1 – нагревательный элемент; 2 – кнопка включения; 3 – экран показаний температуры; 4 – кнопки управления температурным режимом.

Размер нагревательного элемента

Элементы, обеспечивающие нагрев рабочей области, могут быть различных размеров. Самые маленькие имеют размер поверхности 30 х 30 мм, самые крупные - диагональю 0,5 м. Чаще всего нагреватели имеют квадратную или прямоугольную форму. Условно по размеру их можно разделить на:

  • малого размера, с диагональю до 200 мм;
  • среднего – от 200 до 400 мм;
  • большого – свыше 400 мм.

Устройства с нагревателями большого размера будут удобны при ремонте материнских плат. Малого же размера подойдут для мелкой электроники и светодиодных лент. Устройства среднего размера, можно назвать универсальными, они подойдут для большинства проводимых ремонтных работ с платами PCB.

Тип нагревательного элемента

В качестве нагревательных элементов могут применяться:

  • керамические нагреватели;
  • PTC нагревательные элементы.
Нагревательные элементы, керамический и РТС

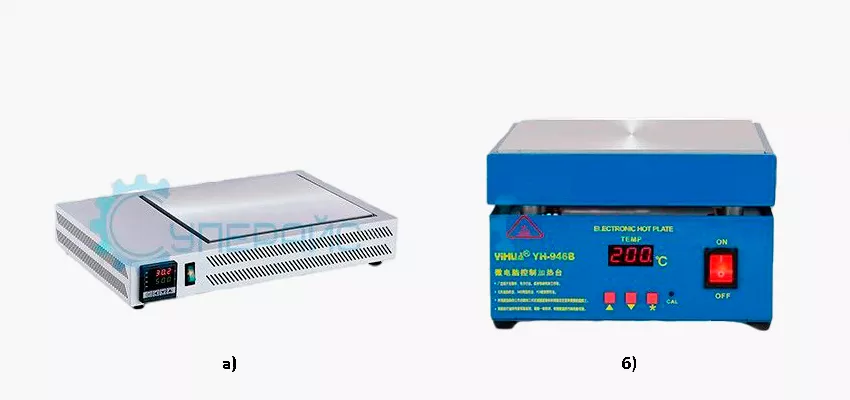

Преднагреватели с различными типами нагревательных элементов:
а) Термостол XIN HAO MAI X2026T с PTC элементом;
б) Преднагреватель YIHUA-946B с керамическим нагревателем.

Особенностью керамических нагревателей является:

  • постоянство мощности;
  • невысокая стоимость;
  • большой вес;
  • высокая инертность динамики нагрева;
  • возможность использования в качестве источника ИК излучения.

PTC (positive temperature coefficient) нагревательные элементы или позисторы выполняются на основе поликристаллической керамики. Они имеют положительный температурный коэффициент и с ростом температуры при достижении критического значения значительно увеличивают собственное сопротивление, что ведет к прекращению протекания через них тока.

К характерным особенностям термостолов с РТС элементами можно отнести:

  • малый вес;
  • малый размер нагревателя;
  • автоматическое поддержание температуры поверхности стола;
  • возможность работы без ПИД контроллера;
  • более высокая стоимость;
  • малая мощность;
  • быстрое охлаждение нагревателя после выключения.

Принцип нагрева термостолов

По принципу нагрева все устройства можно разделить на контактные и инфракрасные.

При контактном нагреве плата размещается на нагреваемой поверхности и получает тепло методом теплопроводности. В качестве преимуществ преднагревателей такого типа можно выделить компактность и простоту конструкции.

Однако при работе с платами с двусторонним поверхностным монтажом, контактный нагрев малоэффективен из-за неплотного прилегания.

Инфракрасные нагреватели лишены этого недостатка. Они используют керамические нагревательные элементы, излучающие электромагнитные волны в инфракрасном диапазоне. В устройствах такой конструкции плата не касается ИК излучателя, а размещается на некотором расстоянии от него.

К преимуществам ИК термостолов можно отнести:

  • низкая инертность динамики нагрева и охлаждения;
  • возможность точного контроля температуры;
  • возможность нагрева плат с двусторонним поверхностным монтажом;
  • высокая удельная мощность – 3,5...4,5 Вт/см2.

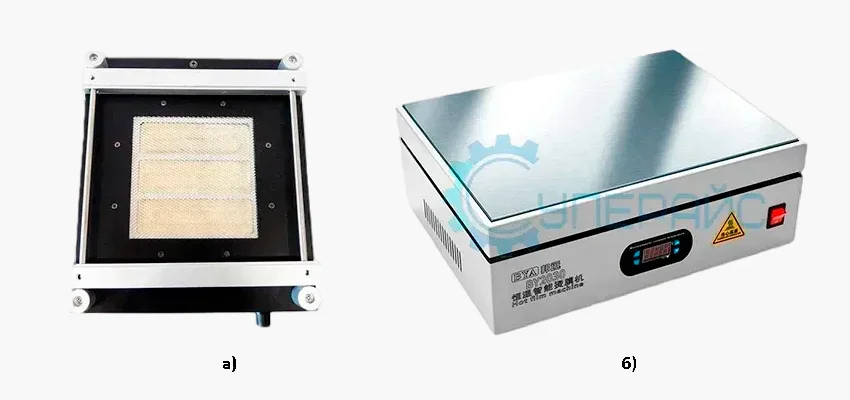

Типы принципа нагрева термостолов

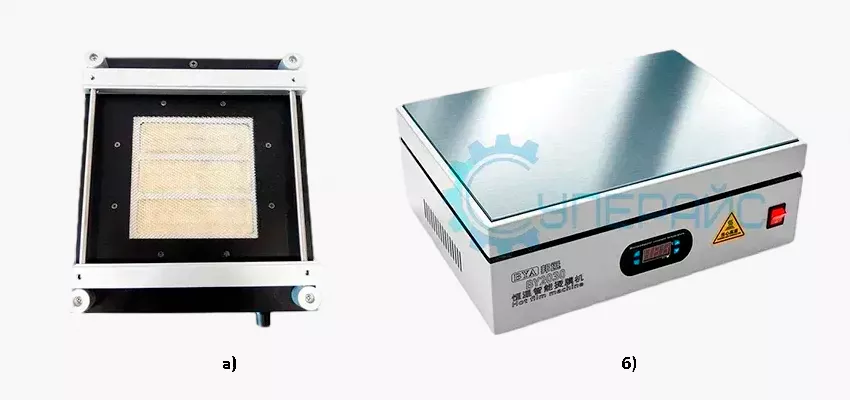

Размеры нагревательных элементов у преднагревателей различного типа:
а) ИК – нагреватель YIHUA-853A;
б) Контактный нагреватель BYA BY2030.

Мощность нагревательных столов

Мощность преднагревателя напрямую зависит от размеров нагревательного элемента и его типа. Так, небольшие компактные устройства могут иметь мощность всего в несколько десятков Ватт. Максимальная мощность самых крупных термостолов может достигать 2000 Вт.

При выборе преднагревателя, также нужно обращать внимание на удельную поверхностную мощность. Определить ее можно разделив мощность устройства на площадь нагреваемой поверхности. Чем этот показатель выше, тем интенсивнее будет происходить нагрев.

Если сравнить инфракрасные и контактные нагреватели, то установки, использующие контактный нагрев, имеют удельную поверхностную мощность в среднем от 1,5 до 2,5 Вт/см2. У инфракрасных же устройств – этот показатель примерно в 2 раза выше.

Преднагреватели по мощности BYA Kaisi

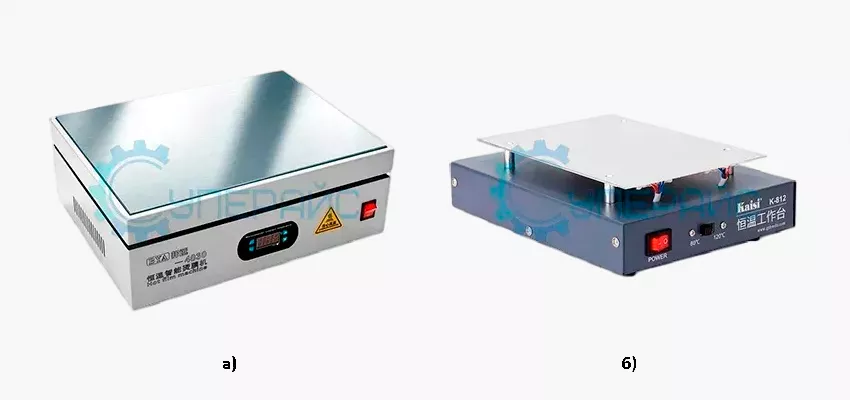

Преднагреватели различной мощности и размера:
а) Станция предварительного нагрева BYA BY4030 (размер 400 х 300 мм, мощность 2000 Вт);
б) Нижний нагреватель плат Kaisi K-812 (размер 180 х 130 мм, мощность 270 Вт)

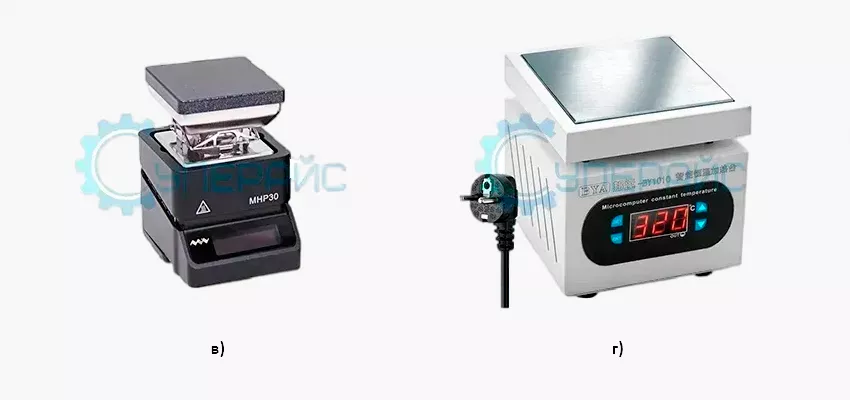

Преднагреватели по размеру Miniware BYA
в) Подогреватель печатных плат Miniware MHP30 (размер 30 х 30 мм, мощность 60 Вт);
г) Стол предварительного нагрева BYA BY1010 (размер 100 х 100 мм, мощность 350 Вт).

Специализированные нагревательные столы

Для выполнения узкоспециализированных ремонтных работ разработаны преднагреватели для работы с платами конкретных электронных устройств. Их конструкция имеет направляющие для фиксации платы в нужном положении, а также выступы, нагревающие их только в определенном месте.

Наибольшее распространение получили преднагреватели для плат телефонов марки iPhone. Они предназначены для распайки двухслойных плат.

Особенные нагревательные столы для телефонов

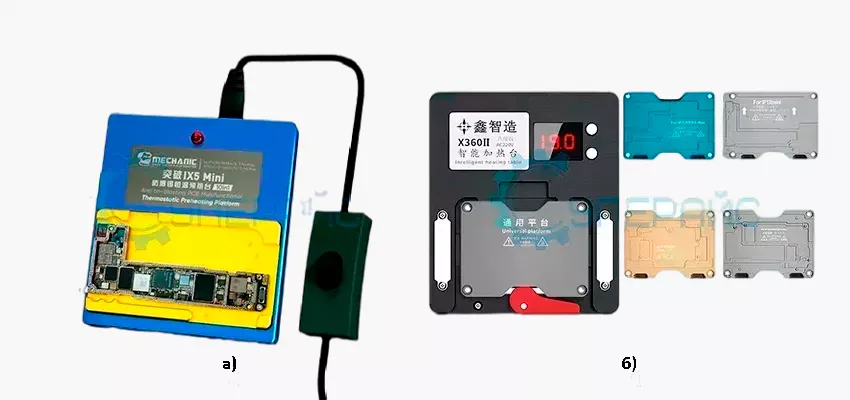

Специализированные преднагреватели для плат iPhone моделей от X до 12 Pro:
а) Станция предварительного нагрева MECHANIC IX5 Mini;
б) Интеллектуальная нагревательная платформа XINZHIZAO X360II.

Заключение

Термостолы или преднагреватели незаменимы при производстве ремонтных работ с PCB платами, BGA и SMD компонентами. Эти устройства обеспечат равномерный прогрев платы, защитят её и микроэлементы от чрезмерного перегрева.

У нас вы можете подобрать как контактные, так и инфракрасные нагревательные столы требуемого размера и мощности.

За помощью по вопросам подбора необходимого вам оборудования вы можете обратиться к нашим специалистам.
