С измерительным оборудованием для новичка мы, худо-бедно, разобрались в первой части статьи. Теперь — выбор паяльного оборудования. Это поначалу кажется непростой задачей, особенно если вы только сделали первый робкий шаг в мире электроники. Но всё гораздо проще: достаточно понять основные характеристики инструментов и найти материалы, которые вам пригодятся.

В этом кратком руководстве я проведу вас по главному — от базового паяльника до полноценной паяльной станции, расскажу о том, чем отличается регулируемая модель от нерегулируемой, и какие мелочи облегчают пайку.

Время чтения: 13 минут

Сложности с выбором паяльного оборудования? Это ведь так просто!

Паяльник — это, пожалуй, самый распространённый инструмент, используемый людьми, работающими с электронной техникой. Его применяют специалисты любого уровня: от новичков до профессионалов.

Паяльник — простое устройство, задача которого — нагрев припоя настолько, чтобы он расплавился, и перемещение расплава острым наконечником, именуемым жалом.

Большинство паяльников имеет термоэлектрический нагревательный элемент, но есть и другие типы, использующие тепловую энергию сгорающего газа, а также косвенного нагрева, тепло к которым подаётся извне от любого источника высокой температуры (сгорающий газ, жидкое топливо и так далее); они применяются для пайки крупногабаритных металлических деталей.

Останавливать своё внимание на экзотических типах паяльного оборудования мы не будем и рассмотрим основные типы электропаяльников, применяемых для монтажа в радиоэлектронике и не только.

виды паяльников

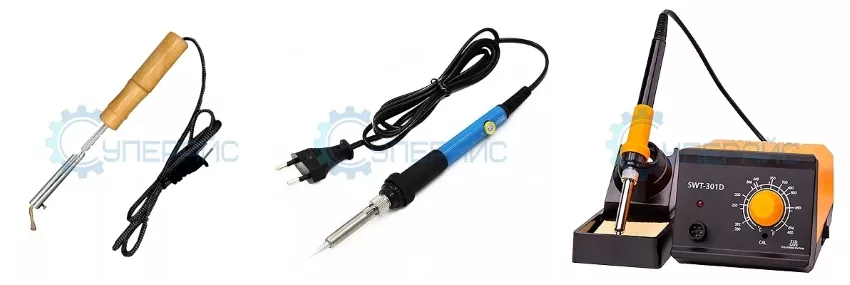

Типы паяльников (слева направо): нерегулируемый, регулируемый, паяльная станция

Мы разберём три главных категории: сами паяльники, расходные материалы (припой и флюс) и обязательные аксессуары (подставка, коврик, оловоотсос, держатель плат). Ни одна деталь не остаётся без внимания, ведь даже простая подставка сэкономит вам нервы и средства на чистку жала, а правильный флюс — гарантирует аккуратное растекание припоя.

Нерегулируемый паяльник

Наипростейшая разновидность паяльника. Состоит из нагревателя, жала из меди, корпуса с ручкой из пластика или дерева. Мощность от 10 до 300 ватт, но бывает и более. Не имеет регулировки и порой греется до температуры, которая серьёзно превышает требуемую. В итоге жало быстро окисляется и обгорает, а припой не плавится, а кипит. В результате хорошо пропаять соединение не удаётся. Дешёвый, поэтому его часто покупают новички. Да и в целом встречается везде.

Но применять его новичкам не стоит, поскольку когда нужно учиться делать качественное паяное соединение, силы будут уходить на борьбу с обгоревшим и почерневшим жалом, к которому припой липнуть не будет ни за какие коврижки. Но электропаяльники мощностью 100 тоже нужны. Их применяют для пайки материалов, имеющих высокую теплоёмкость. Это медные провода большого сечения, листовая медь и латунь и т. п.

Регулируемый паяльник

Более совершенный тип паяльника, отличающийся от обычного нерегулируемого наличием регулятора температуры. Он позволяет выставлять нужную температуру и исключить нежелательные эффекты, характерные для предыдущего вида электропаяльников. Стоит недорого, поэтому вполне пригоден для обучения пайке и электромонтажа.

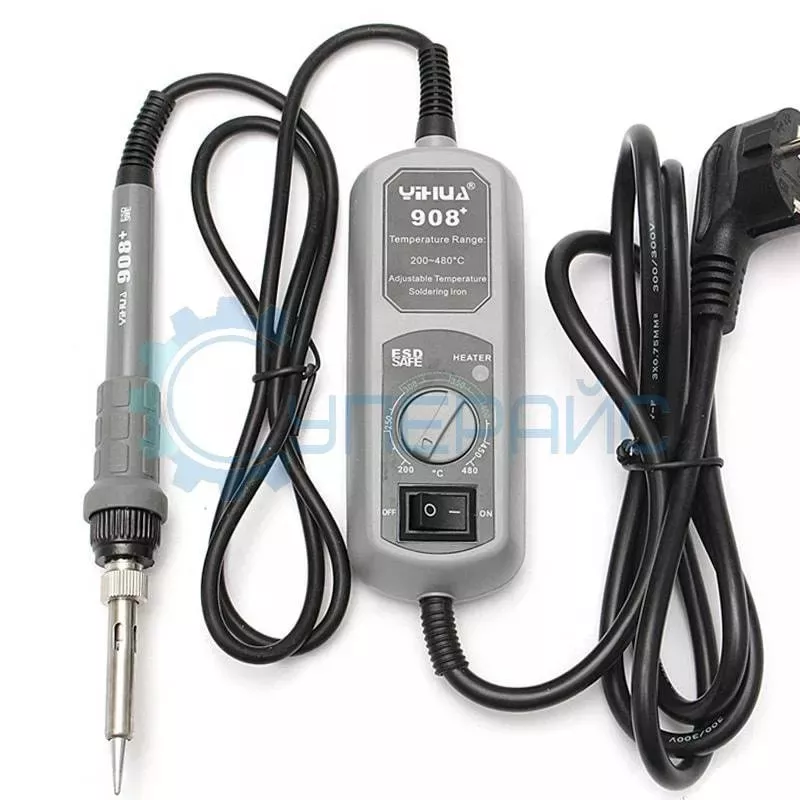

YIHUA 908+
паяльник с регулировкой температуры yihua 908

Прибор с внешним регулятором температуры от производителя паяльных станций YIHUA. Имеет керамический нагреватель, а мощность составляет 65 ватт, что достаточно для большинства видов электромонтажа. Имеет стандартное паяльное жало серии 900, которое легко меняется на другое. Рекомендован к покупке как новичкам, но не помешает и профессионалу.

Плюсы:

  • Отличная цена.
  • Высокое качество.
  • Стандартизованные сменные жала серии 900.
  • Подставка для паяльника в комплекте.

Минусы:

  • Регулятор температуры выполнен в форм-факторе внешнего блока, что сказывается на компактности устройства.

Паяльная станция

Это распространённый тип паяльников, рекомендуемый как новичкам, так и применяемый профессионалами. Имеет контроллер температуры, поддерживающий стабильный температурный режим благодаря обратной связи. Контроллер представлен отдельным блоком, соединённым с термодатчиком, находящимся в жале. Поддерживается подключение другого паяльника к контроллеру, а также стандартные типы жала, которые можно легко менять. Мощность составляет от 10 до 300 ватт. Для большинства работ достаточно мощности 40–60 ватт.

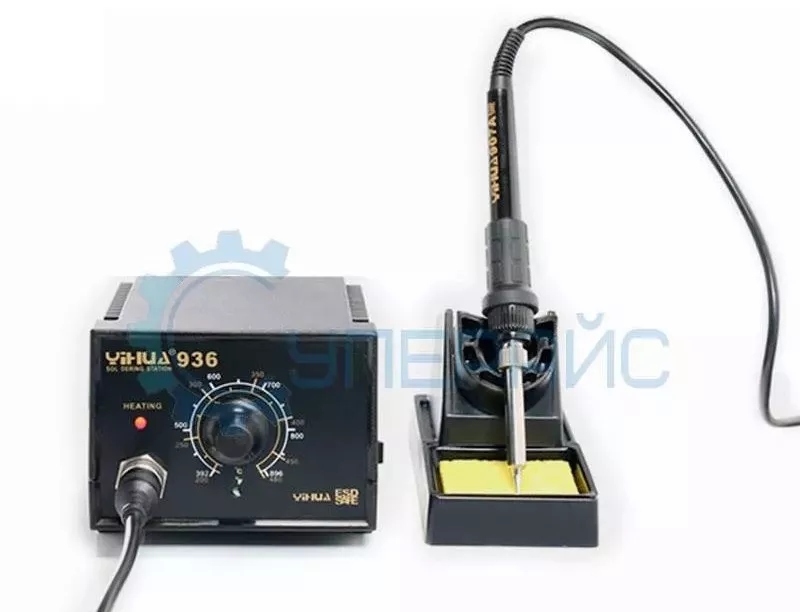

YIHUA-936
yihua 936

Простая надёжная классическая паяльная станция от производителя YIHUA. Паяльник станции имеет низковольтный керамический нагреватель мощностью 50 ватт, что хватает для пайки электронных компонентов и монтажных проводников. Имеет стандартное паяльное жало серии 900, которое при необходимости можно заменить на другое. Отличное сочетание невысокой цены и профессионального уклона настаивает на рекомендации данного прибора всем радиолюбителям и главным инженерам домашних лабораторий по ремонту и разработке электронной техники.

Плюсы:

  • Отличная цена.
  • Высокое качество и надёжность.
  • Стандартизованные сменные жала серии 900.

Минусы:

  • Отсутствуют.

Существует ещё несколько разновидностей паяльного оборудования: термовоздушные паяльные станции, обеспечивающие пайку струёй горячего воздуха, ИК-паяльные станции, нагревательные столы, ванны, печи оплавления припоя и прочее. Оборудование этих типов предназначено как минимум для опытных радиолюбителей, как максимум — для промышленных производств и рассматриваться не будет.

Материалы для пайки

Одного паяльника для пайки недостаточно. Требуются ещё некоторые материалы, а именно припой и флюс. Назначение припоя очевидно — это тот сплав, который соединяет проводники или выводы элементов и печатной платы. А флюс — смесь веществ для удаления оксидной плёнки со спаиваемых поверхностей, а также улучшения растекания припоя и смачиваемости им спаиваемых поверхностей.

расходные материалы для пайки заказать в магазине Суперайс

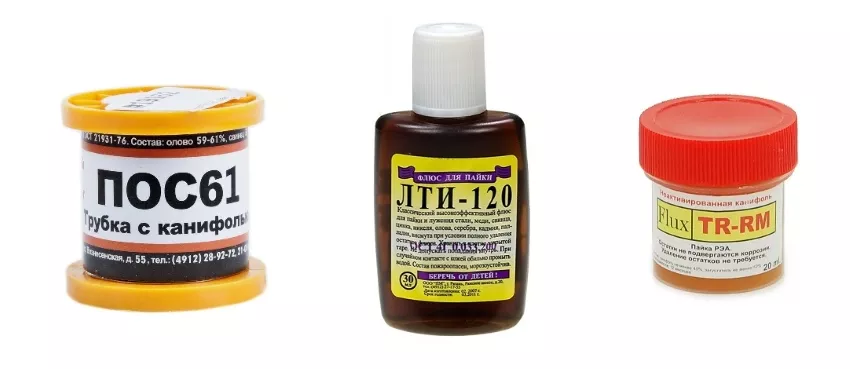

Основные материалы для пайки

Новичкам рекомендуют классический припой ПОС-61 или его импортный аналог, содержащий 61% олова и до 39% свинца. Припой наиболее удобен в пайке, так как имеет невысокую температуру плавления (190–210°C). А в качестве флюса рекомендуется использовать простые, не требующие отмывки, спиртоканифольные флюсы, типа ЛТИ-120 или пастообразные, типа TR-RM.

Инструменты и аксессуары

Помимо электронного и паяльного оборудования, занятия радиоделом требуют инструментов и аксессуаров. Подразумевается, что обычный слесарный инструмент, такой как отвёртки, пассатижи, кусачки уже есть. Но нужно кое-что посерьёзнее.

Подставка для паяльника

При всей кажущейся простоте этого аксессуара, нужно отдать ему должное. Без качественной подставки пайка превращается в жонглирование раскалённым паяльником, который норовит упасть с неподходящего постамента и проплавить свой шнур и рабочий стол. Стоит купить подставку для вашего типа паяльника, если она отсутствует в комплекте.

А ещё подставки снабжены целлюлозными губками или губками из латунной нити для очистки жала, держателями катушек с припоем, а также стойками для сменных жал, что очень облегчает пайку и делает её приятным процессом.

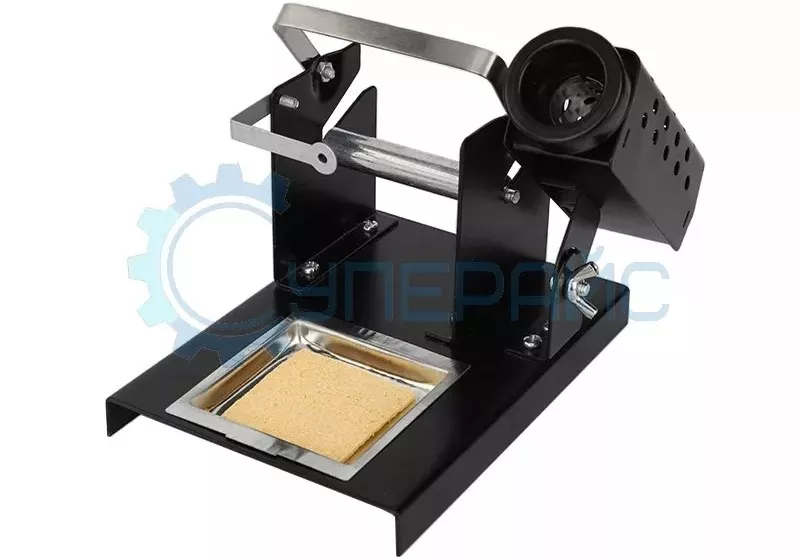

PISO NO.15
подставка для жал паяльника в магазине суперайс

Универсальная качественная подставка. Подходит для паяльников всех типов. Выполнена из стали с термостойкой порошковой окраской. Имеет отсек с целлюлозной губкой для очистки жала, а также возможность закрепить катушку с припоем. Держатель паяльника имеет регулировку угла наклона.

Плюсы:

  • Невысокая стоимость.
  • Качественные материалы.

Минусы:

  • Отсутствуют стойки для сменных паяльных жал.

Коврик для пайки

Силиконовые коврики для пайки предназначены для электрической изоляции платы от стола-верстака, который зачастую имеет поверхность из металла, для антистатической защиты платы и электронных компонентов, а также защиты поверхности рабочего стола от капель флюса и расплава припоя, если столешница выполнена из древесины или пластика. Также многие коврики для пайки снабжены углублениями для хранения мелких электронных компонентов.

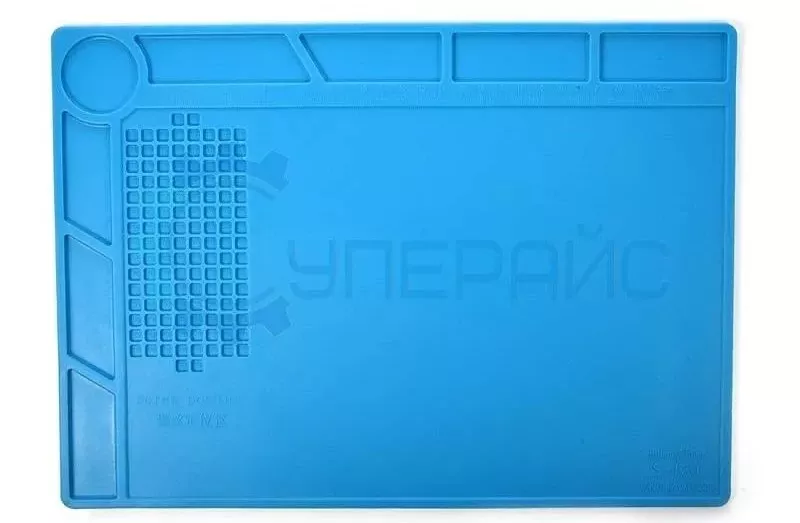

Коврик для пайки S130
силиконовый коврик для ремонта и пайки

Практичный коврик для пайки. Выполнен из термостойкого силикона, способного выдержать температуру до 500°C. Размер коврика 350*250 мм., что достаточно для практически всех случаев в жизни. Коврик снабжён множеством углубления для безопасного размещения мелких электронных компонентов во время монтажа.

Плюсы:

  • Невысокая стоимость.
  • Долговечность.

Минусы:

  • Придётся отдавать за этот аксессуар свои деньги. Если бы подарили, то этот коврик был бы самым лучшим на свете.

Оловоотсос

Инструмент предназначен для удаления излишек расплавленного припоя из зоны пайки, если вы вдруг «переборщили» с количеством. Также оловоотсос применяется для освобождения выводов электронных компонентов от припоя при демонтаже их с печатных плат.

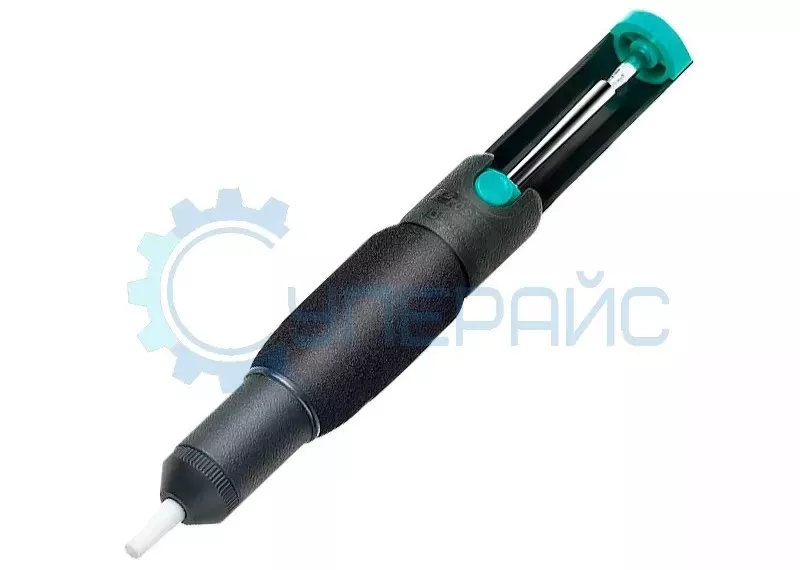

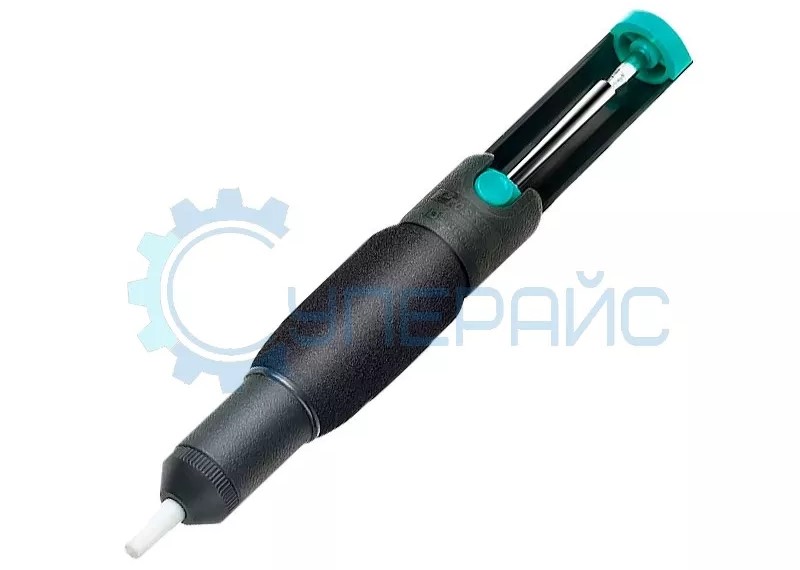

DP-366D
оловоотсос для припоя

Простой надёжный ручной оловоотсос, который будет вашим помощником в пайке. Корпус инструмента выполнен из прочного нескользящего ABS-пластика, а наконечник, непосредственно контактирующий с расплавом припоя — из высокотемпературного фторопласта. Оловоотсос имеет быстросъёмный наконечник, позволяющий быстро очищать накопительную камеру от удалённого припоя. Эргономика инструмента рассчитана на то, чтобы пользоваться им одной рукой.

Плюсы:

  • Невысокая стоимость.
  • Качество материалов.

Минусы:

  • Отсутствуют.

Держатель плат

Держатели плат предназначены для механической фиксации платы либо иного изделия (разъём, проводник, кабель и т. д.) для удобства и высокого качества пайки. Отличный вариант для новичков, не выработавших достаточно опыта. Но нередко даже профессионалы используют держатели, особенно когда приходится паять многоконтактные разъёмы и подобные узлы.

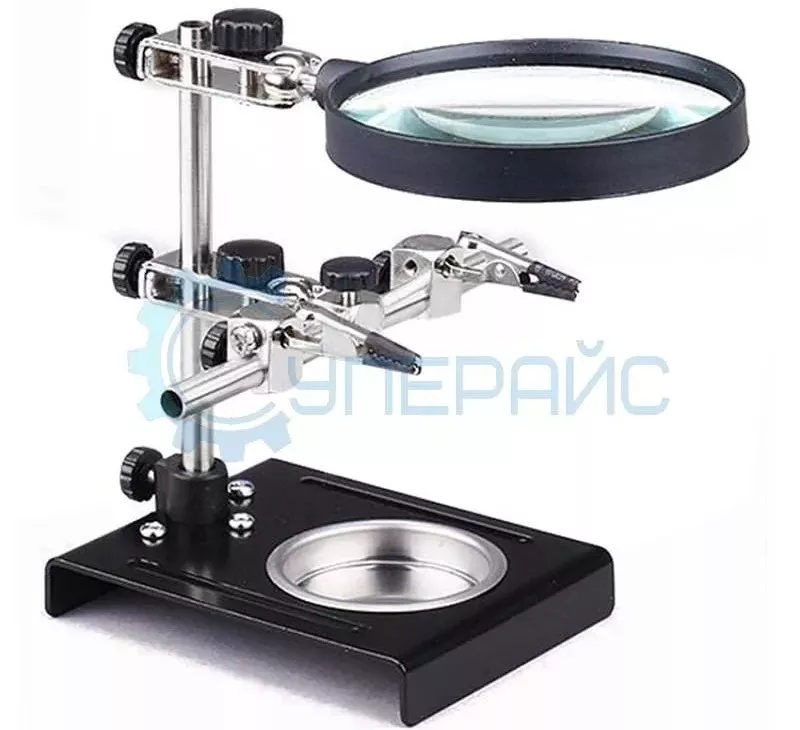

Держатель «третья рука» с лупой
держатель плат для пайки

Держатель типа «третья рука» третьей рукой не станет, но освободить одну из двух поможет. Держатель имеет регулируемые по высоте и ширине захваты типа «крокодил», позволяющие надёжно закрепить как печатную плату, так и спаиваемые проводники и кабели. Лупа с трёхкратным увеличением позволит вам, не напрягая зрения, паять, оперируя даже с деталями, имеющими небольшие размеры (для примера, с компонентами для поверхностного монтажа — SMD).

Плюсы:

  • Невысокая стоимость.
  • Наличие лупы.

Минусы:

  • Отсутствует подсветка. Даже простейшая светодиодная подсветка зоны пайки была бы кстати. Придётся организовывать её самостоятельно.

Вы узнали, чем отличаются паяльники и какое оборудование подойдёт для обучения и повседневных задач: нерегулируемый инструмент оставьте для грубой пайки, регулируемый паяльник подойдёт для универсальных работ, а паяльная станция — выбор тех, кто ценит стабильность и точность температуры. Не забывайте про флюс и припой ПОС-61: они сделают процесс плавным и предсказуемым. А в качестве практичных бонусов: подставка с губкой, термостойкий коврик, удобный оловоотсос и «третья рука» с лупой всегда окажутся под рукой и сэкономят время.

Главное — практика и постепенное освоение новых приёмов. Начните с базового комплекта, потренируйтесь на ненужных платах и соблюдайте технику безопасности. Со временем вы расширите свой арсенал: термовоздушная станция, инфракрасный фен или даже печь оплавления припоя придут на замену первым инструментам. Но для первого погружения в мир пайки этот набор станет надёжным спутником в ваших проектах!
