Пайка — это не только увлекательный процесс соединения деталей и оживления схем, но и потенциально опасное занятие, требующее постоянной внимательности и осторожности. Чтобы минимизировать риски, важно знать опасности, использовать соответствующую защитную экипировку и методы работы. Дымоуловители, перчатки, защитные очки, коврики и меры защиты от статического электричества — всё это не прихоть, а необходимый минимум для безопасной и эффективной работы с паяльником. Далее мы рассмотрим, как правильно применять эти средства и ухаживать за инструментами, чтобы безопасно и продуктивно паять.
Четвертую часть вы можете прочитать здесь.
Время чтения: 8 минут
Опасность пайки и методы защиты
Пайка имеет несколько негативных факторов:
- Высокая температура паяльного оборудования, которая может причинить ожог или стать причиной пожара.
- Высокое напряжение оборудования, неисправности изоляции или неквалифицированное проведение работ, приводящие к поражению электрическим током.
- Опасность для электронных компонентов несёт статическое электричество. Его разряд может повредить чувствительную электронику (смотри статью «Электростатическая защита чувствительной электроники: оборудование и методы»).
Рассмотрим основную экипировку и методы защиты от этих факторов.
 |

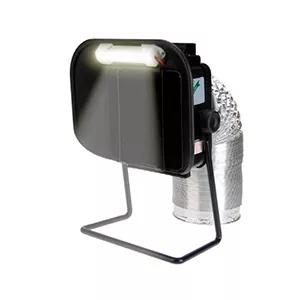

Дымоуловитель.Самая главная мера предосторожности в том, что работа должна проводиться в хорошо проветриваемом помещении. К примеру, рядом с открытым окном, где есть циркуляция воздуха. Автор рекомендует использовать дымоуловитель, который фильтрует и осаждает в фильтре пары флюса и припоя, не давая им попасть в лёгкие.
|
 |

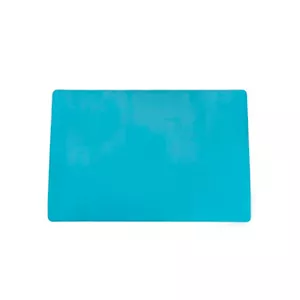

Коврик для пайки. Также настоятельно рекомендуется приобрести и использовать силиконовый коврик, который защитит ваш рабочий стол от царапин и прожога паяльником. Также нескользящая поверхность коврика отлично задерживает капли флюса и припоя, отрезанные выводы компонентов и мелкие электронные компоненты, не давая им упасть на пол. Многие коврики также осуществляют электростатическую защиту.
|
 |

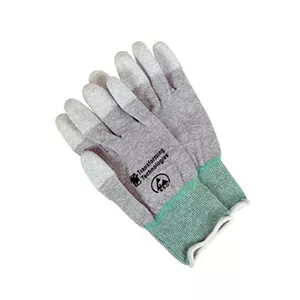

Перчатки. Использование свинецсодержащего припоя похоже на обращение с сырым мясом. Вам следует избегать прямого контакта с ним, насколько это возможно, и всегда мыть руки после пайки. Особенно если вы собираетесь работать с продуктами питания! Автор рекомендует надевать перчатки, когда это возможно, чтобы минимизировать воздействие свинца и других химикатов на вашу кожу. Единственный недостаток — в перчатках бывает трудно работать при выполнении тонких манипуляций. Независимо от того, пользуетесь перчатками или нет, будьте внимательны и обращайте внимание на то, к чему прикасаетесь. И мойте руки после пайки. И перед едой тоже.
|
 |

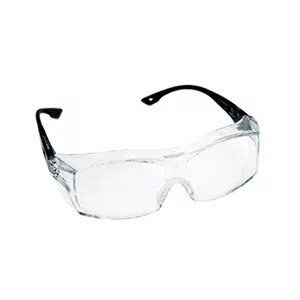

Защитные очки. Опасность попадания чего-либо в глаза, когда вы паяете, намного выше, чем вы думаете. Наиболее очевидной причиной для использования защитных очков является предотвращение попадания паров реактивов в глаза. Однако другие опасности, такие как случайные брызги горячего припоя, летящие как пули выводы компонентов, обрезанные стяжки и изоляция проводов, также могут привести к серьёзным повреждениям глаз. Берегите себя.
|

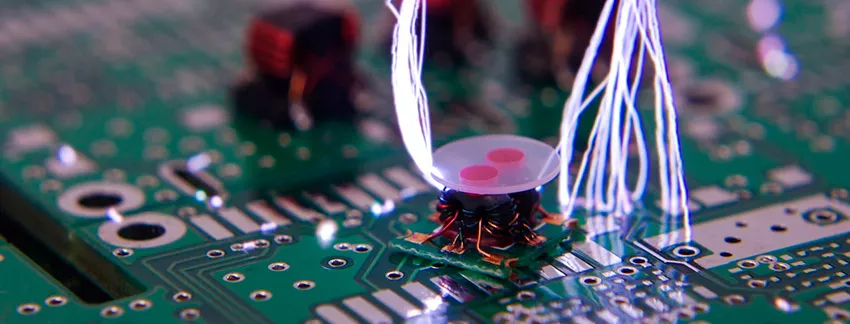

Статическое электричество, возникающее при трении об одежду, мебель и другие предметы, скопившись на нашем теле, может привести к возникновению электрического разряда. А по «Закону Мёрфи», в самый неподходящий момент и при работе с самой дорогостоящей микросхемой, приведя к её повреждению. Применяйте меры защиты от статического электричества (смотри статью «Электростатическая защита чувствительной электроники: оборудование и методы»)!
Наконец, помните о риске смертельного поражения током при работе с электронными устройствами. Убедитесь, что питание устройства отключено, а кабель питания физически отсоединён от розетки, прежде чем лезть внутрь техники. Также важно разрядить все высоковольтные электролитические конденсаторы, которые длительное время могут хранить заряд высокого напряжения.
Соблюдайте чистоту
Все спаиваемые поверхности деталей должны быть очищены от загрязнений и окислов перед пайкой. Не только поверхности спаиваемых деталей, но и жало паяльника! Помните, что даже самый тонкий слой окислов может помешать припою смачивать спаиваемые поверхности. Аналогично, если у вас грязное или сильно окислённое жало, оно просто не будет эффективно передавать тепло.

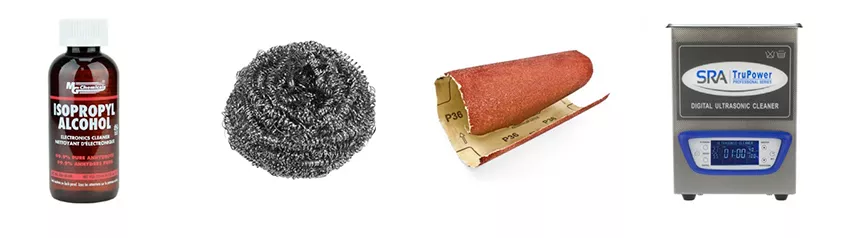

Уровень присутствующей грязи будет определять, насколько тщательно вам придётся её удалять. Поверхности и выводы новых деталей сможет очистить даже слабая химическая активность канифоли, а для сильных загрязнений и оксидных слоёв старых деталей может потребоваться чистка изопропиловым спиртом, абразивной губкой. Наждачной бумагой или даже с помощью ультразвуковой ванны.
Если даже после глубокой чистки паяется «еле-еле», вам необходимо применять более высокоактивный флюс, вплоть до паяльной кислоты или аналогичных. Но помните, что монтаж электронных компонентов такими флюсами запрещён, а смывка остатков обязательна!
Чистим жало паяльника
Есть два способа очистки оснастки паяльника: с помощью абразивной или с помощью латунной проволочной губки. У обоих способов есть свои плюсы и минусы, но автор рекомендует использовать гибридный подход для наилучших результатов и удобства. Полуабразивная латунная проволока удалит большую часть остатков припоя, не снижая температуру паяльника, в то время как абразивная более эффективно удаляет остатки флюса.
Как очистить жало с помощью целлюлозной губки.
 |

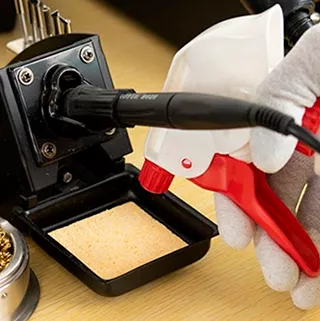

1. Возьмите распылитель, наполненный водой, и намочите полностью губку, но без фанатизма. Избыток воды слишком резко будет понижать температуру жала, что сократит срок его службы.
|
 |

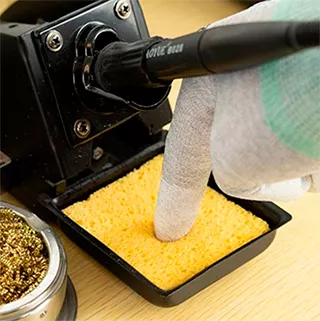

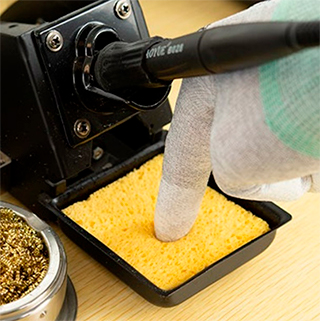

2. Чтобы проверить влажность, нажмите пальцем на центр губки. Если образуется «лужа» — она слишком влажная, и избыток воды следует слить. В процессе работы следите за влажностью. Когда губка высохнет, она перестанет очищать и может начать тлеть при контакте с раскалённым жалом.
|
 |
3. Лучший способ очистить все стороны жала — сделать два прохода. Сначала проведите одной стороной оснастки по губке по диагонали от верха одной стороны до низа другой. Затем поверните паяльник на 180 градусов вдоль его оси, и, сохраняя тот же захват, проведите в противоположном направлении, чтобы очистить другую сторону. Повторите при необходимости, пока не станет заметно улучшение состояния поверхности.
|
Совет профессионалов. Загрязнение припоем и остатками флюса, скопившимися на губке, начнёт влиять на качество очистки. Периодически следует высыпать любые твёрдые частицы и использовать обе стороны губки, пока она не загрязнится полностью. Затем следует её постирать или заменить.

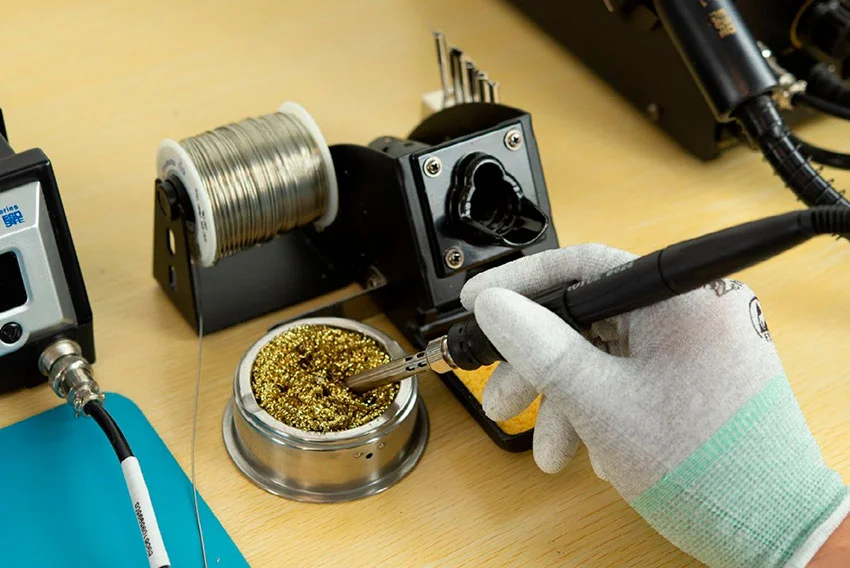

Как очистить жало с помощью латунной проволочной губки:
- 1. Погрузите горячий паяльник внутрь латунной проволоки, но не слишком глубоко, чтобы не ударить по дну ёмкости и не повредить поверхность оснастки.
- 2. Перемещайте жало паяльника внутри во всех направлениях, особенно вдоль оси паяльника, стараясь как бы соскабливать загрязнение с помощью трения о витки.
- 3. Когда накопление припоя и флюса начинает мешать очистке, переверните губку другой стороной. При сильном загрязнении и множественных разрывах проволоку следует заменить.
Совет профессионалов. Если на жале слишком много припоя, вы можете просто стряхнуть его, слегка ударив кончиком о борт ёмкости с губкой, чтобы быстро удалить.
Безопасность при пайке — это не одноразовое действие, а постоянная привычка и дисциплина. Чистота жала паяльника, контроль влажности, защита от статического электричества и использование всех средств индивидуальной защиты помогают избежать ожогов, отравления парами и повреждения компонентов. Эти меры позволяют сосредоточиться на работе и улучшить её качество, не рискуя здоровьем. Помните, что каждая деталь в работе важна — от чистоты поверхности до состояния защитного оборудования. Постоянное соблюдение этих правил делает пайку безопаснее, комфортнее и эффективнее. Так, постепенно, вы сможете превращать процесс пайки в точное и безопасное мастерство, сохраняя здоровье и технику в целости.
