Прежде чем начинать паять, важно провести тщательную инспекцию компонентов и узлов: определить их размеры, теплоёмкость, степень хрупкости, наличие пластиковых или подвижных элементов. Эти знания помогут выбрать паяльник, форму жала и температурный режим, чтобы нагрев происходил эффективно, но не повредил чувствительные детали. Такой подход превращает пайку из хаотичного нагрева в осознанный процесс с прогнозируемым результатом.
Пятую часть вы можете прочитать здесь.
Время чтения: 11 минут
Нюансы теплопередачи
Мы уже рассматривали методы теплопередачи, но теперь проясним факторы, влияющие на неё при ручной пайке. Сначала проведите инспекцию компонентов и узлов, которые вы планируете паять. Определите:
- Размеры паяемых компонентов.
- Примерную теплоёмкость (уверен, читатель понимает, что теплоёмкость медного радиатора размером со спичечный коробок больше, чем резистора размером со спичечную головку).
- Степень хрупкости компонентов, которые планируется паять.
- Наличие пластиковых элементов и их чувствительность к высокой температуре (это касается некоторых проводов, изоляция которых плавится при малейшем нагреве).
- Наличие подвижных деталей, подшипников, смазки, маркировки и иных узлов, которые рискуют повредиться от нагрева.
Такая подготовка поможет составить стратегию, подобрать подходящее оборудование и температурные режимы. Невозможно паять SMD компоненты и медные кабели толщиной с палец одним и тем же паяльником! Более подробно об этом будет рассказано далее.
С одной стороны пайка (вернее, собственно, нагрев) должна выполняться как можно быстрее. С другой стороны, тепловое воздействие нужно, пока не произойдёт полного прогрева места соединения и стопроцентного смачивания поверхности припоем, а с третьей стороны нагрев не нужен чрезмерный, чтобы не происходило повреждение термочувствительных частей, например, из пластика. Искусство баланса между нюансами приходит только с опытом.
Используйте нужную температуру и мощность паяльника
Новички часто думают, что «чем сильнее нагрелся паяльник, тем лучше». Частично, но это заблуждение. Он должен быть достаточно горячим, чтобы расплавить припой, но не раскалённым, чтобы не вызвать термическое повреждение компонентов и платы. Знайте температуру плавления припоя и нагревайте до этого значения! Когда она правильная: припой расплавится целиком, а ещё останется запас времени для прогрева места монтажа и хорошего смачивания.
Для общей пайки электроники хорошей отправной точкой является температурный диапазон 300÷350°C. Он зависит от размера компонентов, их теплоёмкости, наличия теплочувствительных частей и т. д.
Температура не зависит от мощности, но именно мощность определяет максимальную допустимую теплоёмкость спаиваемых материалов. К примеру, паяльник мощностью 10 ватт и его «коллега» мощностью 100 ватт будут нагреваться максимально до 350÷400°C. Но! Менее мощный прибор поддерживает заданную температуру только при низкой теплоёмкости паяемых деталей, к примеру, SMD компонентов, а более мощный «держит» нагрев даже при высоком теплосъёме, когда паяют толстые медные кабели и шины. Есть пытаться паять их слабым паяльником, от одного прикосновения наконечник мгновенно остынет и станет ниже температуры плавления припоя.
Правильный терморежим много значит для работы с миниатюрными компонентами и печатными платами. Для таких видов работ рекомендуется иметь паяльную станцию с цифровым контролем температуры. Пайка проводов и металлических деталей возможна с помощью более простого паяльного оборудования.
Жало паяльника должно быть хорошо облужено
Единственный способ сохранить жало в идеальном состоянии и максимально продлить срок его службы — содержать в чистоте и регулярно облуживать. Лужение сводится к очистке и применению активатора жала или флюса с припоем.
Предварительное лужение

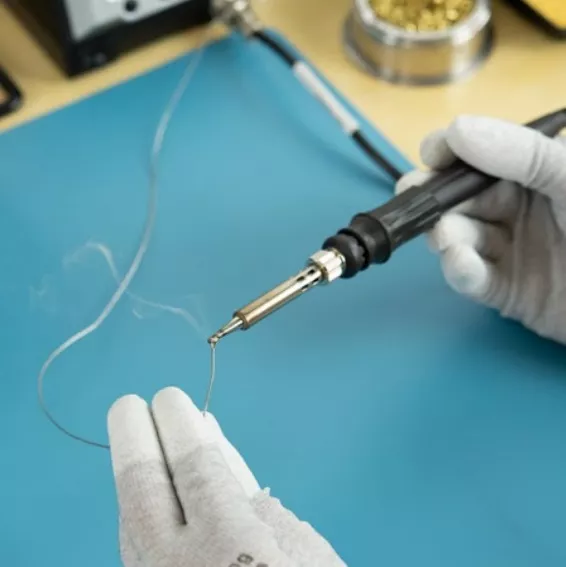

Нанесение небольшого количества припоя на жало перед пайкой помогает запустить процесс правильной теплопередачи. Ведь флюс в нём очистит поверхность от окислов, а капля олова увеличит площадь контакта рабочей части со спаиваемой деталью. Это также помогает в ситуациях, когда неудобно или не получается подавать паечную проволоку второй рукой. Если место монтажа небольшое, вы можете что-то припаять, просто предварительно залудив наконечник. В других случаях добавьте немного проволоки дополнительно.
Важно залудить жало перед тем, как вернуть паяльник в держатель. Это создаст защитное покрытие. Активатор жала или свежий припой образуют газонепроницаемое уплотнение, уменьшающее окисление материала оснастки.
Как облудить жало перед началом работы?
При первом использовании нужно очистить и залудить наконечник несколько раз, пока рабочая часть не покроется хорошим слоем свежего припоя и не будет легко принимать его. Окисление может образоваться и за ночь, поэтому производите очистку перед каждым применением.
 |

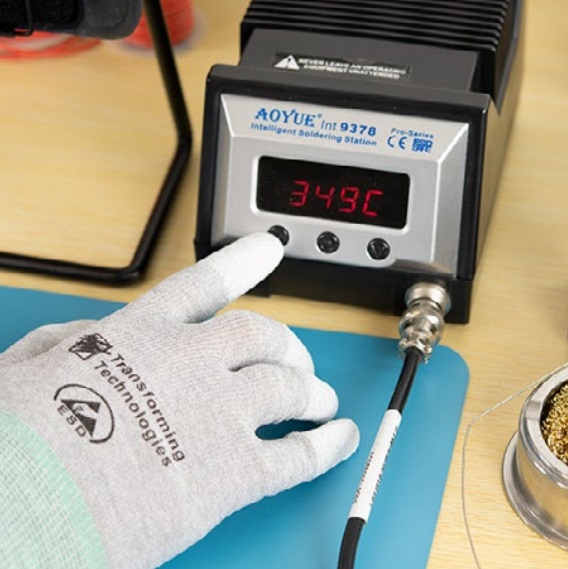

1. Включите паяльник и установите температуру около 320÷350°C.
|
 |

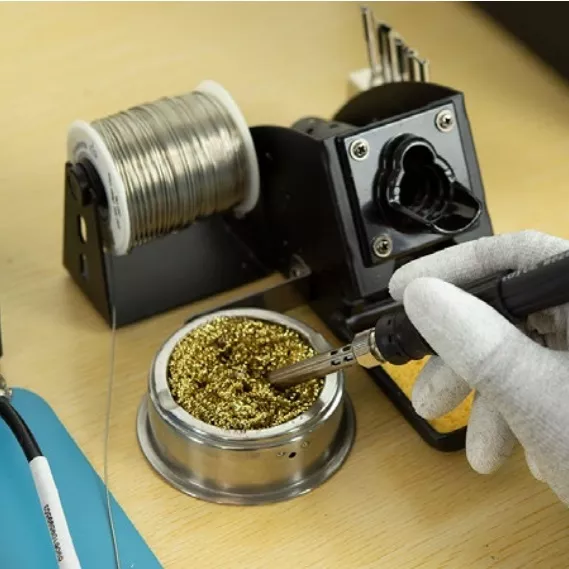

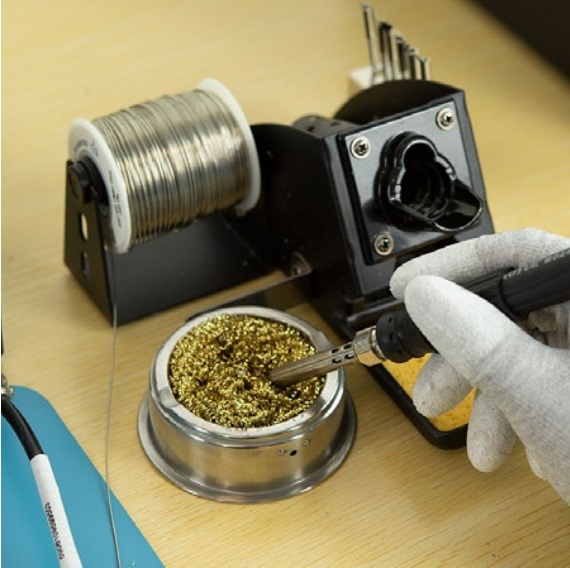

2. Очистите жало губкой несколько раз, чтобы удалить с его поверхности окисление.
|
 |
3. Нанесите слой активатора или припоя по всей поверхности жала, чтобы равномерно покрыть его.
|
 |

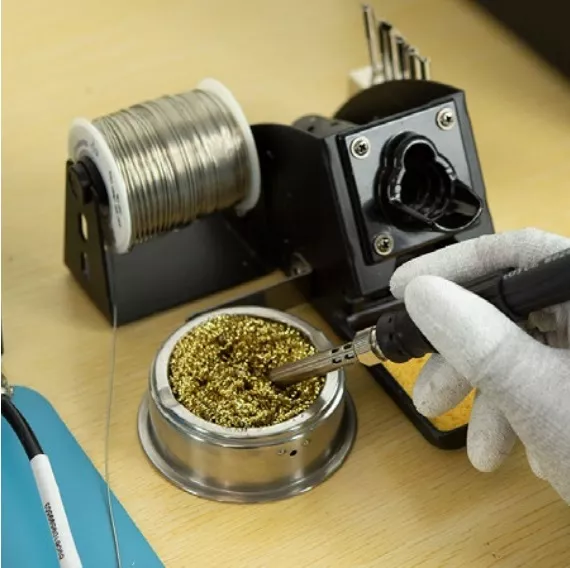

4. Очистите жало губкой, чтобы удалить излишки припоя, оставив лишь тонкий блестящий слой.
|
 |

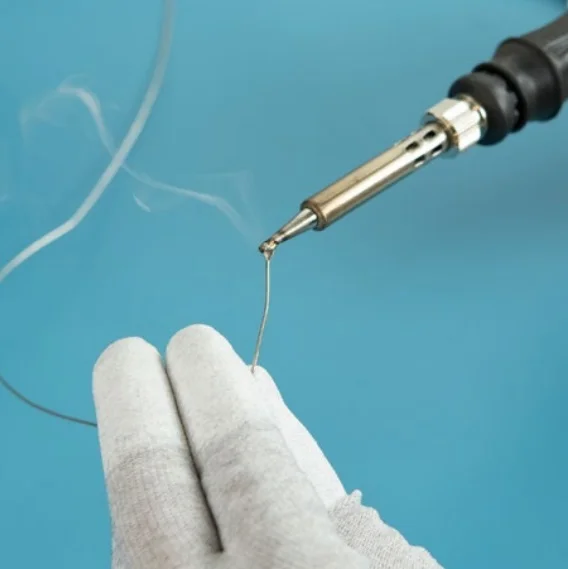

5. Теперь попробуйте залудить жало припоем с флюсовым сердечником, чтобы посмотреть, примет ли он его. Если примет, то всё готово — начинайте паять. Если нет и олово плавится и каплями падает на стол, повторите шаги.
|
Нюансы теплоёмкости деталей
Под теплоёмкостью в контексте подразумевается совокупность таких характеристик, как масса, площадь спаиваемых поверхностей, материал деталей, а также масса и площадь рабочей поверхности оснастки.
При выборе оснастки руководствуйтесь соответствием её формы выполняемой работе. Подходящая форма даст максимальную площадь контакта оснастки и спаиваемых деталей. В общем, чем короче наконечник, тем эффективнее, потому что находится ближе к нагревательному элементу и, следовательно, более равномерно нагрет. Простая физика здесь заключается в том, что крупные элементы будут нагреваться дольше при использовании мелких жал и наоборот.
Маленькое жало + большая деталь = медленный рост температуры
Большое жало + маленькая деталь = быстрый рост температуры
Используйте преимущество большего пятна контакта
Пятно контакта определяет площадь соприкосновения жала и области пайки. Если вы используете только самую верхнюю часть, вы получите минимальное пятно контакта и очень плохую теплопередачу. Используя широкую сторону, вы увеличиваете пятно контакта и получаете максимальную теплопередачу. Это означает, что удастся паять быстрее, поскольку потратите меньше времени на нагрев соединения.
Ещё один мастерский способ увеличить теплопередачу — использовать каплю припоя для увеличения площади пятна контакта.
Убедитесь, что ваш паяльник достаточно мощный
Суть работы прибора — генерация тепла и поддержание за счёт него заданной температуры. Когда вы прикасаетесь к деталям, к примеру, к компоненту или плате, наконечник начинает терять тепло — остывает. Чем больше теплоёмкость детали, которую вы пытаетесь нагреть, или чем дольше вы её греете, тем больше усилий прикладывает нагреватель, чтобы восстанавливать потерю тепла. Скорость восстановления потерь тепла определяется мощностью устройства. Чтобы паяльник нагревал элементы с большей теплоёмкостью и был термостабилен, требуется бо́льшая мощность.
Выбор мощности паяльника
Увеличенная мощность означает, что установлен более мощный нагревательный элемент, восстанавливающий потерю тепла. Мощные паяльники способны поддерживать терморежим даже при громадном теплосъёме, тогда как маломощные могут даже прилипнуть к спаиваемым деталям, так как жало «остыло» настолько, что попросту не может расплавить олово.

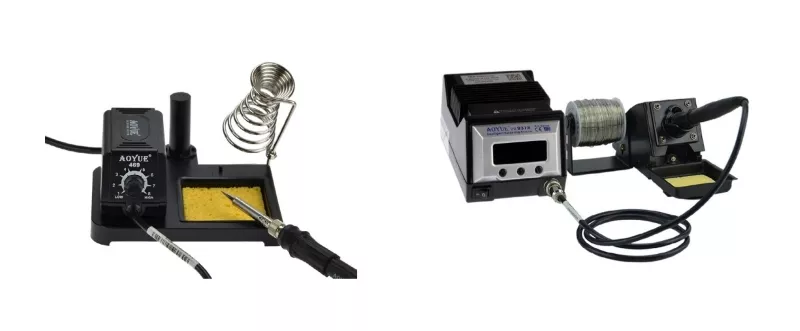

Кратко говоря, стандартный паяльник, работающий от сети переменного тока мощностью около 40÷60 ватт оптимален для пайки массовой электроники. Более маломощные приборы, к примеру, мощностью 20 ватт, хорошо подойдут для малогабаритных компонентов, но с более крупными уже могут не справиться. А более мощные (80 ватт и более) уже слишком «горячи» для элементов и плат, ведь при попытке монтажа крошечной детали вмиг разогревают «полплаты» до точки плавления припоя, что иногда приводит к отпайке соседних компонентов.
Другое дело паяльные станции с мощными нагревательными элементами. Когда нагрев регулируется цифровым управлением с контуром обратной связи, более высокие номинальные мощности становятся преимуществом. Ведь оборудование способно поддерживать заданный терморежим независимо от текущего значения теплосъёма. Большая мощность в таком случае станет большим запасом, а «запас», как говорится, «карман не тянет». Паяльные станции с цифровым регулированием мощностью 60÷100 ватт — в числе лучших инструментов для пайки практически всего на свете.
Искусство пайки заключается в балансе между скоростью нагрева, полной теплопередачей и сохранением целостности компонентов. Знание температуры плавления припоя, правильная форма и лужение жала, учёт теплоёмкости деталей — всё это превращает пайку в управляемый процесс, а не в случайную попытку соединить металл с металлом.
Выбор мощности и температуры паяльника, а также предварительная подготовка оборудования и компонентов помогают достичь качественного соединения даже в самых сложных случаях. Освоив эти правила и техники, мастер получает уверенность и контроль над процессом, а результат работы радует долговечностью и надёжностью. Пайка перестаёт быть хаотичной, превращаясь в точное и предсказуемое ремесло.
