Работа с паяльником — это не только практика, но и определённая культура, в которой сочетаются аккуратность, внимательность и понимание физики процессов. Прежде чем канифоль начнёт дымиться, а олово растекаться по контактным площадкам, нужно усвоить ряд правил и приёмов, которые помогут избежать ошибок и сохранить рабочие компоненты в исправности.
В этом материале собраны не просто сухие инструкции, а последовательные шаги, позволяющие войти в мир пайки уверенно и без лишних потерь. От подготовки выводов и монтажа микросхем до правильного соединения проводов — каждая мелочь имеет значение. Из таких деталей складывается надёжность устройства и удобство его дальнейшего обслуживания.
Шестую часть вы можете прочитать здесь.
Время чтения: 15 минут
Учимся монтировать компоненты
Важно научиться правильно монтировать элементы при пайке. Установить аккуратно, надёжно и соблюдая цоколёвку. Некоторые детали имеют полярность и требуют установки в соответствии с ней. При неправильном подключении они рискуют повредиться сами или повредить устройство.

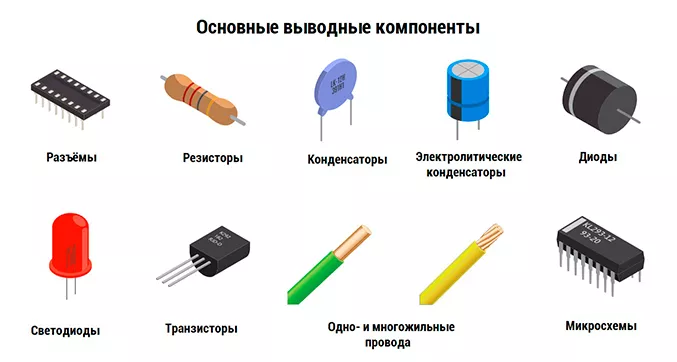

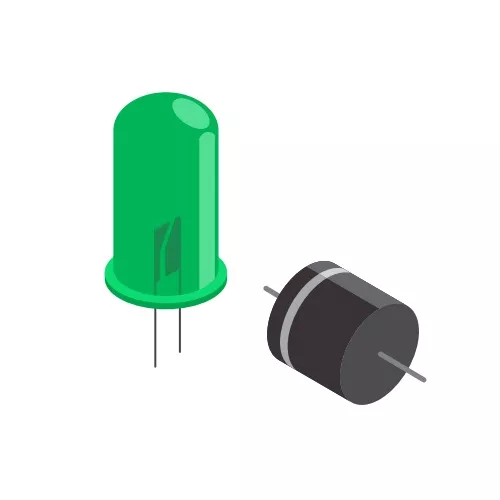

Осевые и радиальные выводы
Выводные компоненты имеют два расположения выводов: осевое и радиальное. Осевые проходят параллельно плате, а радиальные — перпендикулярно.
Искусство формирования геометрии выводов
Новые «из коробки» радиодетали бывают с изогнутыми или даже искажёнными выводами. Требуется их сформировать. При формировании неплохо начать с их выпрямления. Наиболее подходящий инструмент для этого — длинные острогубцы с зазубренными губками. Лучше, когда инструмент изготовлен из антистатических материалов.
Как сформировать геометрию вывода компонента
Чтобы пайка не превратилась в лотерею, важно знать, как располагать и подготавливать компоненты. Сначала нужно разобраться с выводами и их геометрией — от этого зависит, насколько удобно и надёжно они займут место на плате.
 |
1. Приложите компонент к месту его монтажа, чтобы вычислить необходимую геометрию и длину. В этом деле самое главное правило «семь раз отмерь, один раз отрежь». Наращивать считается непрофессиональным занятием.
|
 |

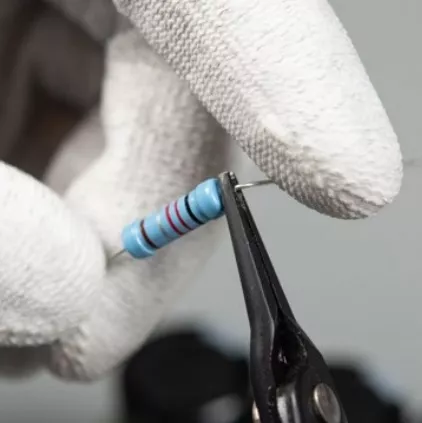

2. Зажмите острогубцами место, где нужно согнуть вывод. Не переусердствуйте и не повредите корпус или не пережмите усик. Некоторые изготовлены из очень мягкой отожжённой меди.
|
  |

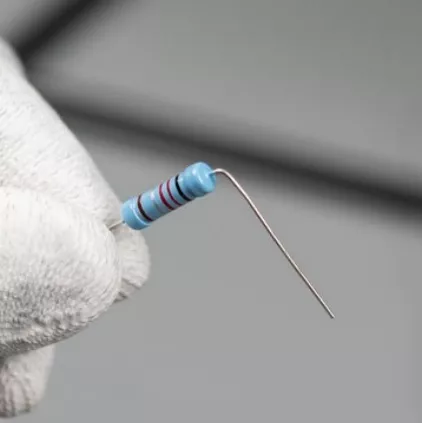

3. Держа усик острогубцами, а руками согните.
|
 |

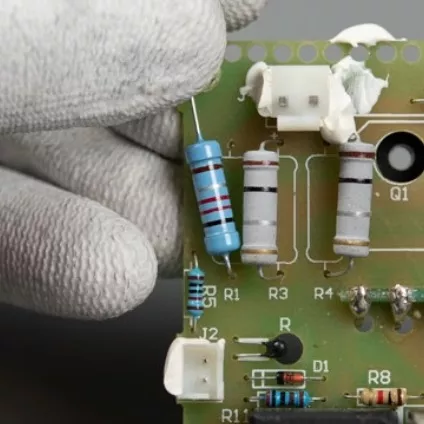

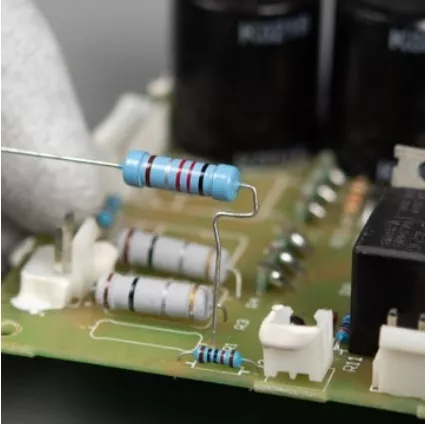

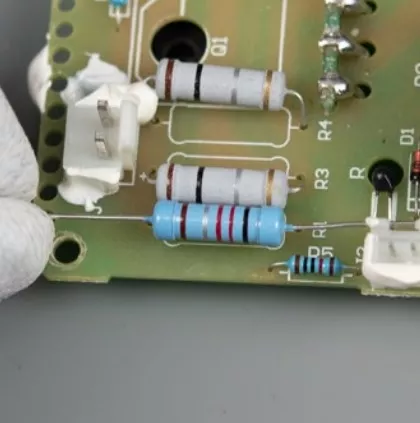

4. Теперь «прикиньте» деталь на посадочном месте и если всё получилось хорошо, проделайте то же со вторым усиком.
|
 |
5. Если обнаружили, что элемент слишком большой, чтобы «встать» в требуемое посадочное место, то проявите смекалку и согните так, чтобы попытаться вписать деталь в неподходящее посадочное место.
|
 |

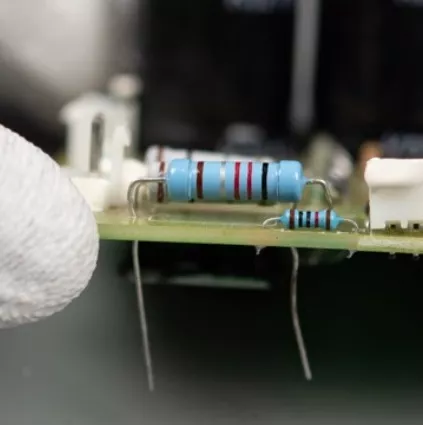

6. Если всё сделано правильно, элемент должен легко входить в своё посадочное место и располагаться на плате, не задевая другие радиодетали. Оставьте немного пространства между платой и мощными резисторами для лучшего рассеивания тепла.
|
 |

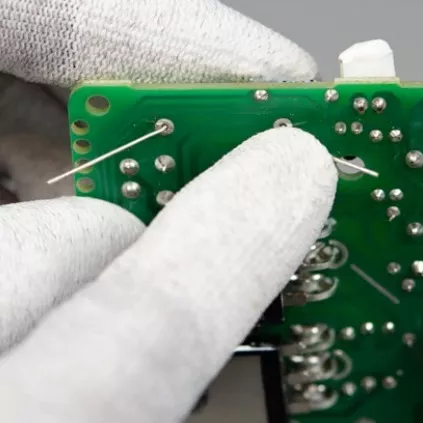

7. Чтобы компонент не выпал, когда вы переворачиваете плату, согните выводы под углом 45 градусов.
|
 |
8. Для термочувствительных компонентов, таких как светодиоды и диоды, вам нужно при пайке держать вывод с помощью острогубцев или пинцета для отвода избыточного тепла, повреждающего деталь.
|
Совет профессионалов. Чтобы облегчить возможную задачу по демонтажу компонента, выводы лучше не сгибать, а оставить прямыми. Паять, удерживая компонент одной рукой, а второй рукой припаять с помощью паяльника с предварительно набранным припоем. Такой подход более неудобный, но позволяет в будущем с лёгкостью произвести демонтаж.
Механическое крепление перед пайкой
Зачастую при пайке выводов компонентов или проводов к клеммам и контактным лепесткам они навиваются на будущее место монтажа. Такой подход обеспечивает высокую механическую прочность, но затрудняет возможный демонтаж. Возможно, что даже отпаять не получится вовсе и придётся демонтаж производить с помощью кусачек, просто «выгрызая» припой вперемешку с проводником. Осуществляйте навивку, только если «железно» уверены, что демонтаж в обозримом будущем не будет необходим.
Как подготовить микросхемы к пайке?
Когда компоненты уже подготовлены и подогнаны под плату, наступает следующий этап — фиксация деталей. Ещё прежде чем коснётся жало паяльника, соединение должно быть достаточно прочным.
Особое внимание требуется микросхемам. Их выводы при транспортировке могут деформироваться, и без правильной подготовки установить такие компоненты просто не получится.
 |

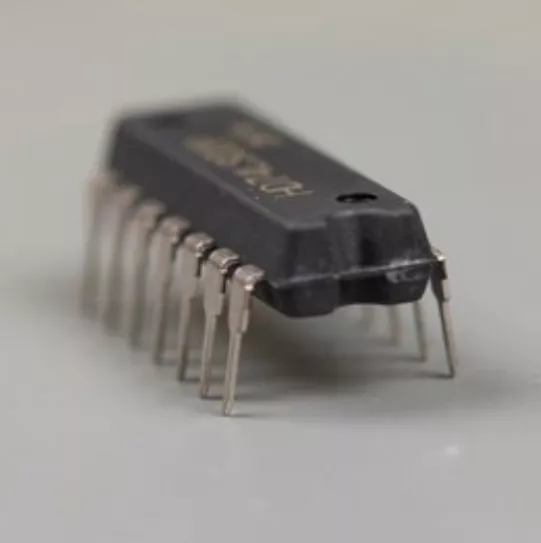

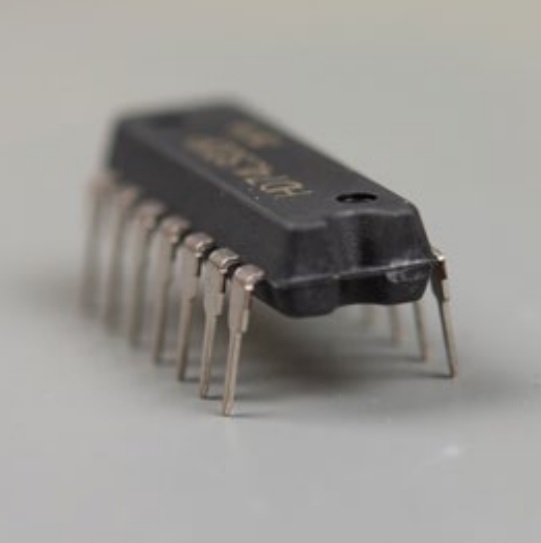

1. Когда микросхемы только что извлекаются из упаковки, выводы находятся под определённым углом относительно корпуса и просто не войдут в посадочное место на плате или в панельку. Чтобы исправить это, вам понадобится только плоская твёрдая поверхность (стол с твёрдой столешницей отлично с этим справится) для придания формы нужного угла. Возьмите пластиковый корпус чипа и положите одну сторону с контактами на твёрдую поверхность.
|
 |

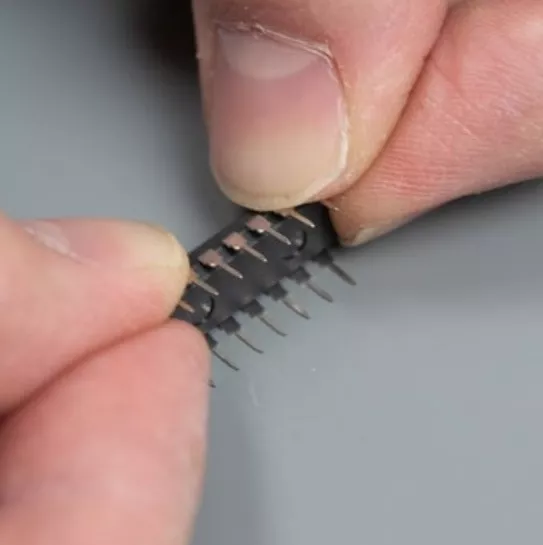

2. Теперь осторожно надавите на микросхему, чтобы согнуть выводы. Сделайте то же самое с другой стороной, и тогда микросхема должна отлично встать на посадочное место. Не прилагайте чрезмерного усилия, чтобы случайно не согнуть выводы сильнее, чем нужно. И старайтесь не производить сгиб непосредственно у входа в корпус — это одно из самых хрупких мест: может произойти поломка контакта или образование трещины в корпусе.
|
Когда все элементы заняли свои места, приходит черёд главного этапа — самой пайки. Здесь важно соблюдать технику, чтобы не перегреть детали и не получить хрупкое соединение.
Добавляйте припой и грейте одновременно
Теперь пришло время наконец-то уже спаять наше первое соединение. Многие руководства обучают пайке таким образом, который НЕ ОБЕСПЕЧИВАЕТ максимальную теплопередачу: рассказывается о том, что место монтажа несколько секунд нужно прогреть, а уже затем добавлять припой к нагретым спаиваемым деталям, не касаясь жала паяльника.
Нюанс подхода — нагрев занимает слишком много времени, поэтому вы подвергаете компоненты риску перегрева, а провода — риску расплавления изоляции. Вместо этого автор рекомендует добавлять припой и прогревать место пайки одновременно, что даст максимальную и быструю теплопередачу.
Как припаивать выводные компоненты на плату
Монтаж выводных компонентов — процесс, требующий внимания к мелочам: температуры, чистоты жала, подачи припоя и времени прогрева. Если соблюсти эти условия, соединение получится надёжным и прослужит долго.
 |

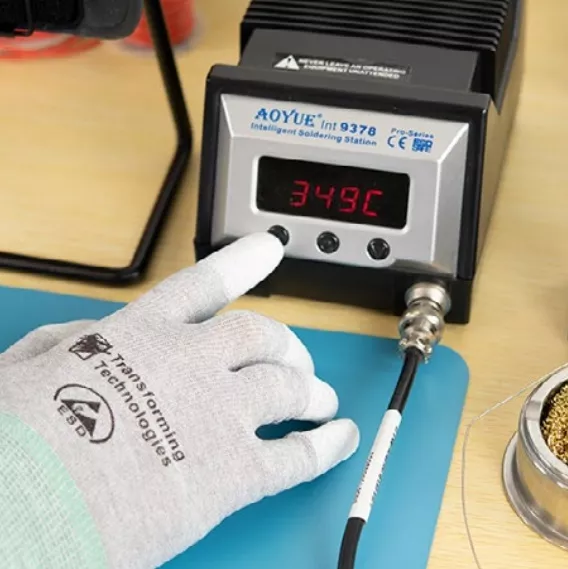

1. Включите паяльник и установите температуру в диапазоне 300÷350°C. Включите дымоуловитель. Соберите все необходимые детали и материалы на рабочем столе.
|
 |

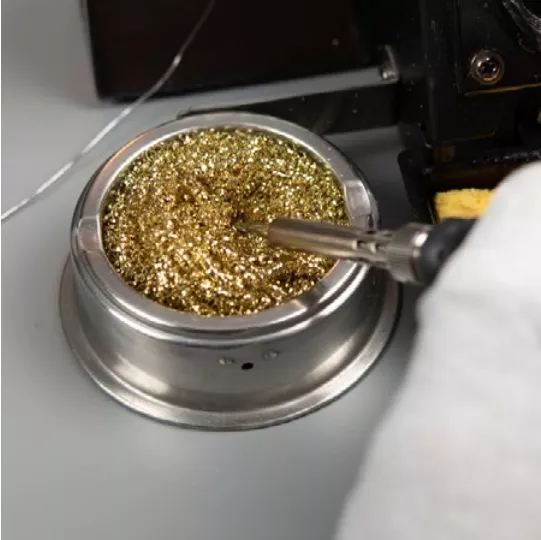

2. Когда ваш паяльник нагреется до нужной температуры, очистите и облудите жало. Помните, что всегда нужно облуживать жало до и после работы. Если жало останется без припоя во время хранения, вы значительно сократите срок его службы.
|
 |

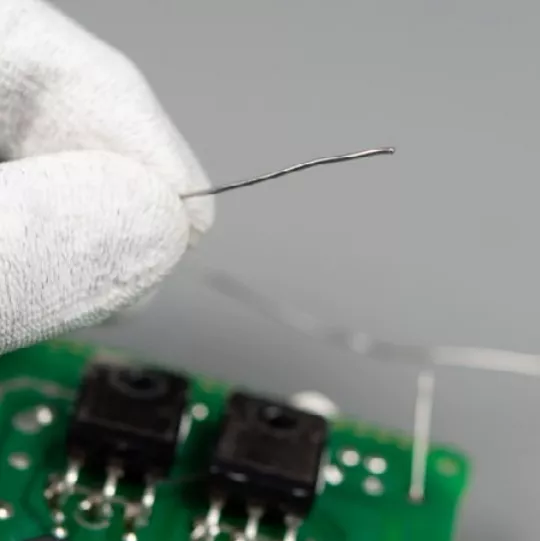

3. Возьмите катушку с припоем примерно в 7-10 сантиметрах от конца. Такая длина позволит эффективно контролировать подачу припоя без риска ожога.
|
 |

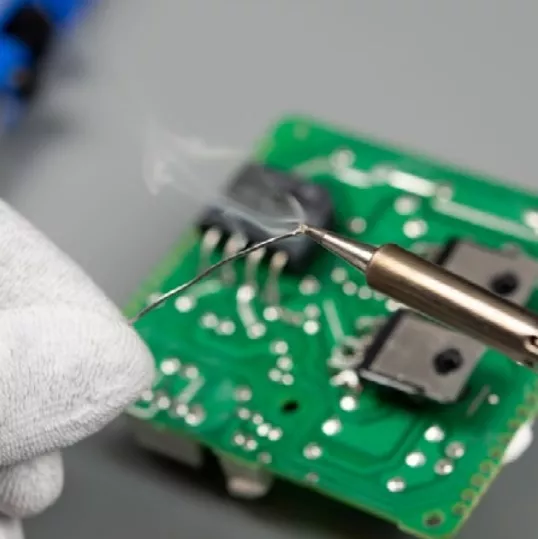

4. Затем расположите припой прямо на предполагаемом месте соединения, где вывод компонента встречается с контактной площадкой или клеммой. Конец проволоки припоя не должен выходить за площадь предполагаемого соединения, ведь если припой расплавится посередине, образовавшиеся фрагменты будут бесполезны и пойдут в утиль.
|
 |

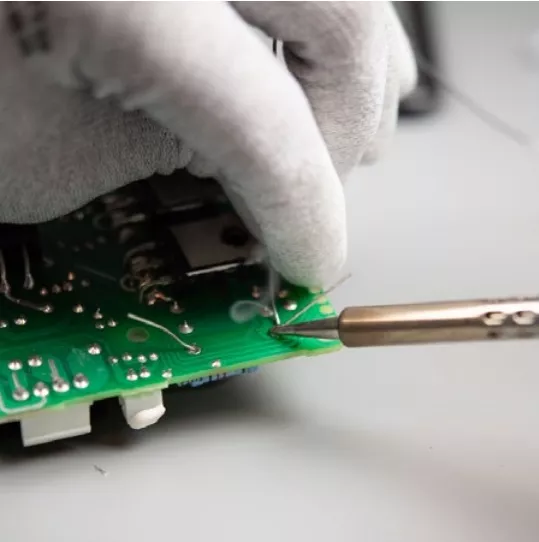

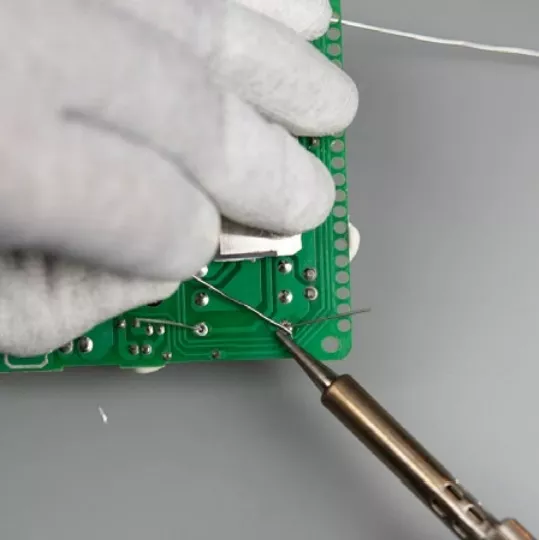

5. Теперь поднесите паяльник и «придавите» припой в соединение. Таким образом, вы расплавите часть припоя и увеличите площадь пятна контакта между жалом и местом соединения, чем обеспечите отличную теплопередачу.
|
 |

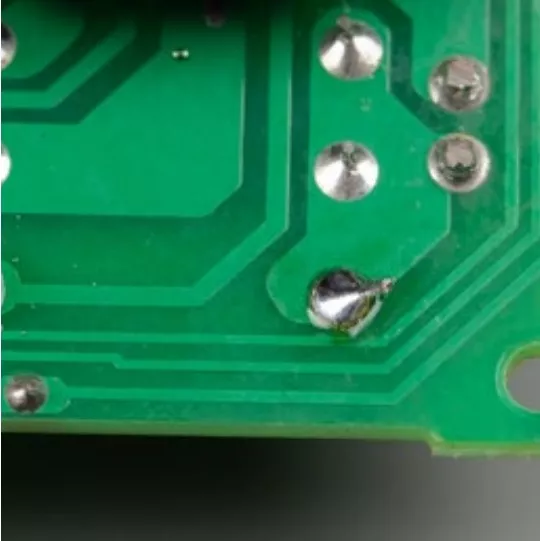

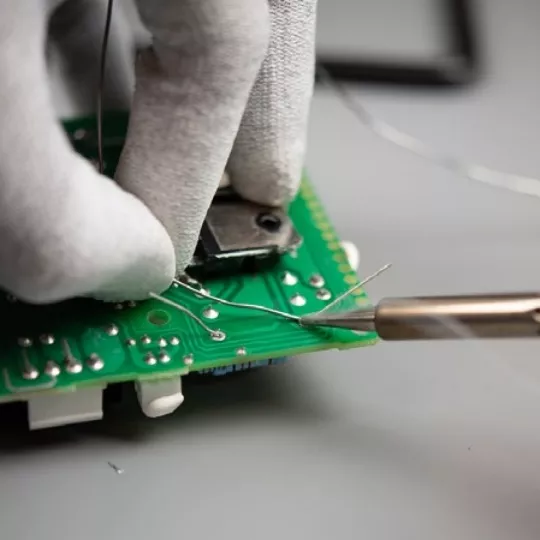

6. Добавьте дополнительный припой, если место пайки достаточно большое по площади. Затем уберите припой на 1÷2 секунды и продолжайте прогревать соединение, чтобы убедиться, что весь припой полностью расплавился и смочил стык.
|
 |
7. Уберите паяльник и подождите, пока припой остынет и затвердеет. НЕ ДУЙТЕ НА МЕСТО ПАЙКИ! Таким образом вы резко снизите температуру и сделаете так называемую «холодную пайку»: соединение внешне хорошее, но механически непрочное и с большим переходным сопротивлением.
|
 |
8. Наконец, очистите паяльник, облудите и верните на место.
|
Если печатные платы могут пугать новичка своей «тонкостью», то провода — отличный тренажёр. На них удобно отрабатывать движения и привыкать к паяльнику, а заодно учиться делать надёжные электрические соединения.
Пайка проводов
Это прекрасное «упражнение», чтобы научиться паять. Провода гораздо дешевле печатных плат и их можно без страха «пускать в расход». Основная сложность у новичков — расплавление изоляции, которое крайне нежелательно, так как может стать причиной коротких замыканий и поражения электрическим током. А ещё пары расплавленного пластика опасны для здоровья.
Проводники из скучной вещи превращаются в сверхинтересную, когда вы освоите пайку и поймёте, сколько интересных кабелей сумеете сделать или отремонтировать. Существует слишком много типов шнуров и разъёмов, чтобы описать пайку каждого в общем руководстве.
Главное — разобраться с общими принципами паянного соединения проводников, применяемые потом и при ремонте кабеля для зарядки вашего смартфона, и для изготовления уникального кабеля.
Одно- и многожильные провода
Два распространённых типа, используемых в электронике — одножильные (моножильные) и многожильные. Одножильный имеет один проводник, тогда как многожильный состоит из множества тонких проводников, которые воедино составляют один кабель. Многожильный более гибкий, чем одножильный, но его отдельные жилы легче порвать, чем толстую жилу одножильного.
Существует также плетёный провод, в основе которого плотно сплетённые жилы, — оплётку — используемую в качестве экрана в различных кабелях.

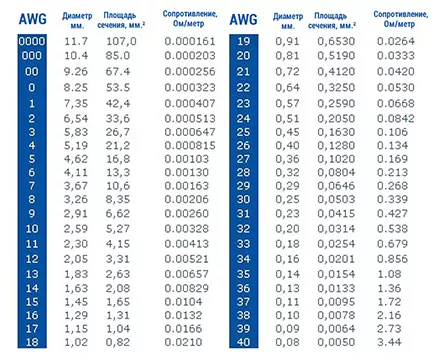

Калибр диаметра провода
Размер провода определяется его калибром, отражающим диаметр и площадь сечения. Сегодня чаще всего используется американская маркировка AWG: чем больше значение калибра, тем тоньше проводник и выше его удельное сопротивление.
Спаять провод — это лишь половина дела. Настоящее качество определяется тем, насколько аккуратно и надёжно выполнена изоляция.

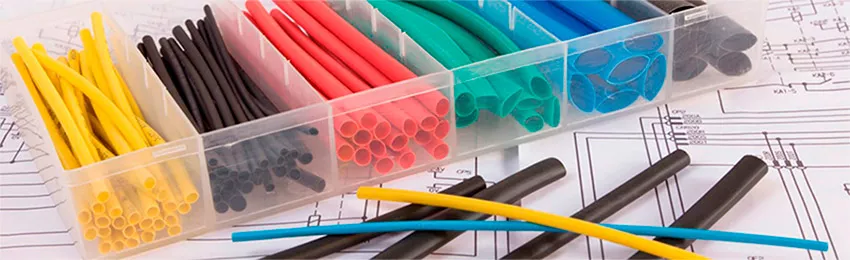

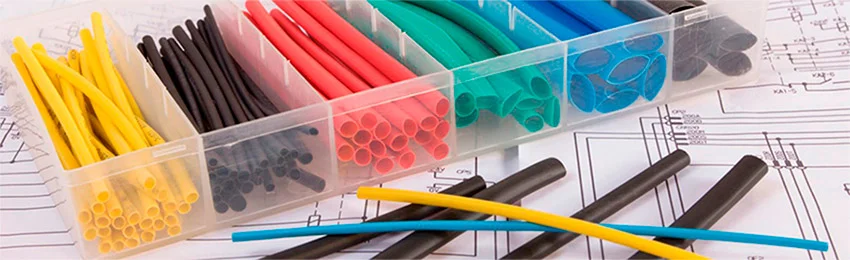

Использование термоусадочной трубки для изоляции места соединения проводов
При соединении наилучший способ изоляции — использование термоусадочной трубки. Прочная пластиковая трубка нарезается до любого необходимого размера. При нагревании она сжимается — усаживается, защищая и изолируя соединение от влаги, воздуха и контакта с другими проводниками.
Термоусадка выглядит намного профессиональнее, чем изоляционная лента и лучше защищает. Её легко удалить, разрезав скальпелем, не оставив липких остатков. Термоусадочная трубка обычно усаживается с помощью термофена, но с осторожностью допустимо использовать зажигалку, если нет термофена.
Если вы используете зажигалку, держите конец пламени (самую горячую часть жёлтого цвета) подальше от трубки, а используйте вместо этого синее основание пламени для минимизации риска прогара трубки. «Жёлтый» конец пламени очень быстро прожжёт дыру в трубке и закоптит трубку, снизив тем самым её электроизоляционные свойства.
Совет профессионалов. Не используйте зажигалку при работе с термоусадочной трубкой при выполнении ответственных работ. Пламя зажигалки порой приводит к расплавлению термоусадочной трубки, образованию незаметных сквозных каналов и сниженным изоляционным свойствам трубки из-за науглероживания структуры трубки токопроводящей сажей. Профессионалы используют термовоздушный фен!
Как спаять провода?
Теперь объединим все принципы в единую практику и разберём пошаговый процесс.
 |

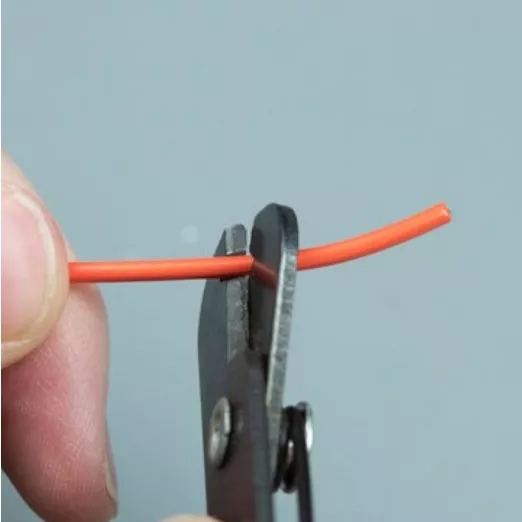

1. Надрежьте изоляцию в 1 или 2 сантиметрах от конца кабеля.
|
 |

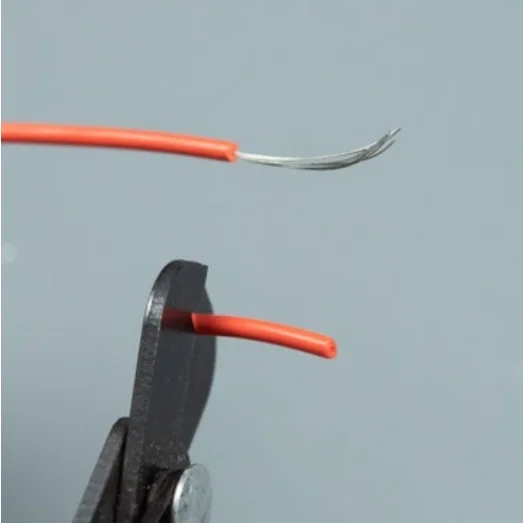

2. Аккуратно снимите изоляцию, не оторвав проводники.
|
 |

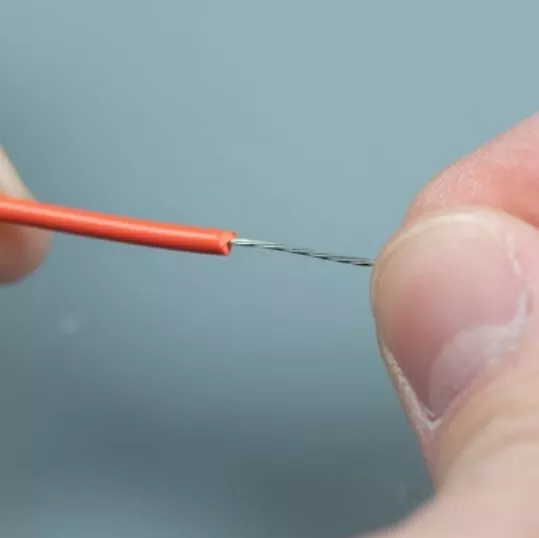

3. Скрутите жилы, чтобы кабель не «распушался».
|
 |

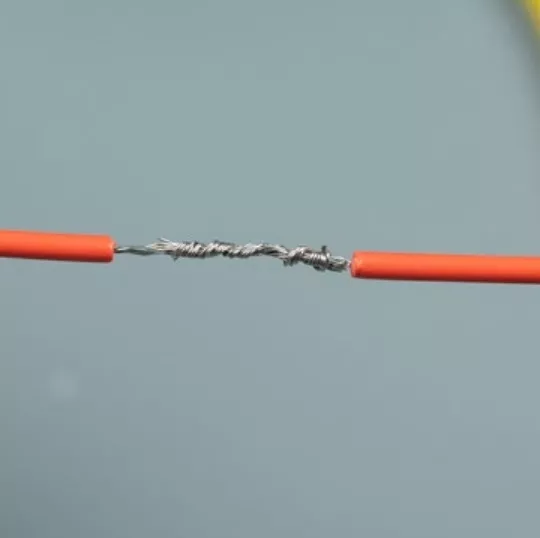

4. Скрутите проводники.
|
 |

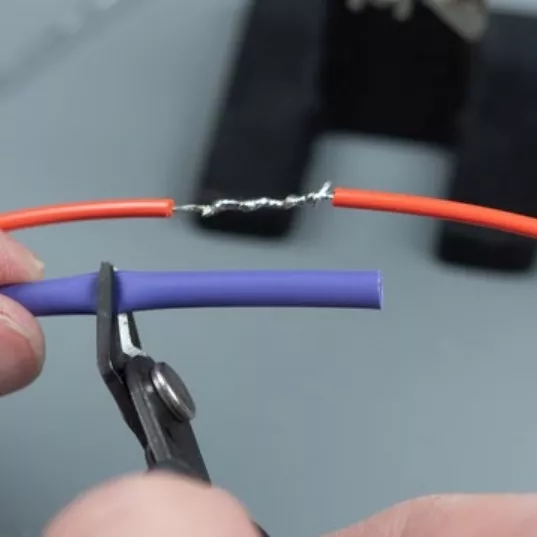

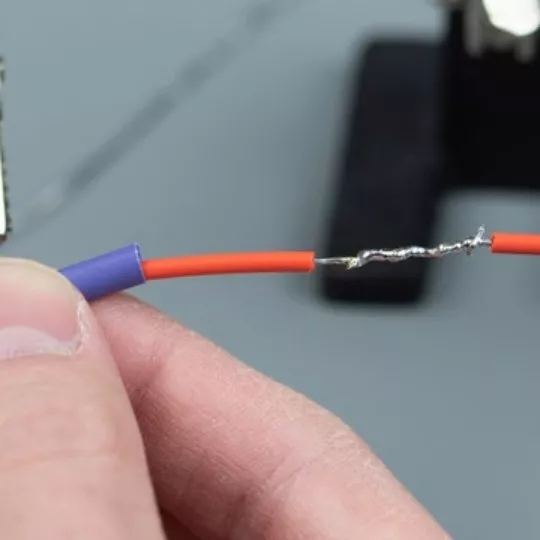

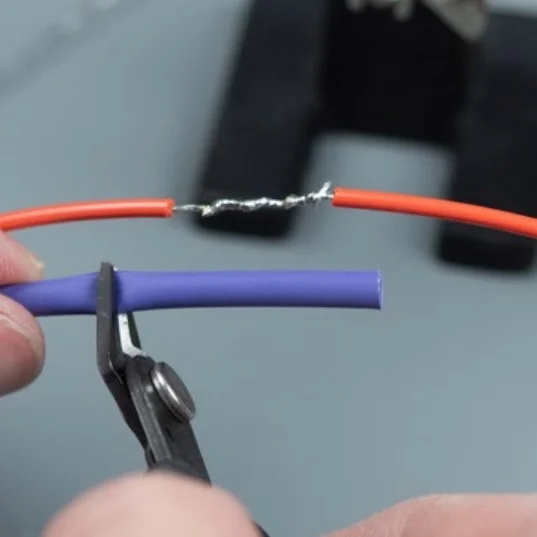

5. Подготовьте необходимый отрезок термоусадочной трубки. Если надеть термоусадочную трубку не представляется возможным после скручивания и спайки, то не забудьте надеть её перед выполнением этих операций.
|
 |

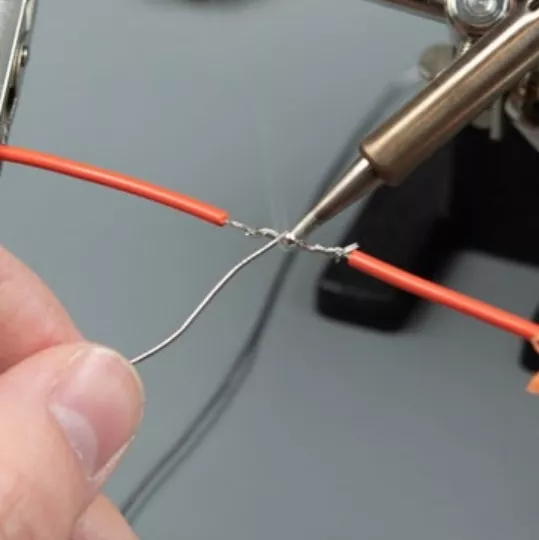

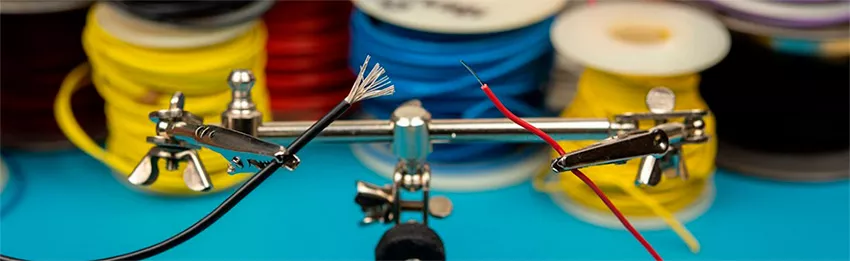

6. Спаяйте провода, нагревая место соединения паяльником с одновременной подачей проволоки припоя. Для удобства зажмите спаиваемые части в зажиме типа «третья рука».
|
 |
7. Наденьте термоусадочную трубку на место соединения.
|
 |

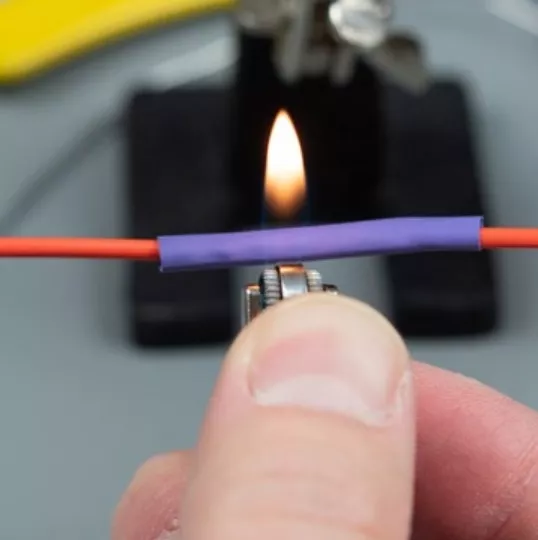

8. Усадите трубку с помощью термовоздушного фена или газовой зажигалки.
|
Если все действия выполнены правильно, результатом станет прочное, аккуратное и долговечное соединение, защищённое от воздействий. Такие мелочи формируют профессиональный подход к пайке и позволяют в полной мере доверять собранной конструкции.
Ожидайте продолжение в следующей части
Пайка — это ремесло, в котором отточенные движения и внимательное отношение к деталям превращают хаотичный набор компонентов в работоспособное устройство. Мелочи вроде угла сгиба вывода, правильного прогрева соединения или выбора термоусадки решают судьбу всей конструкции.
Освоив базовые приёмы, вы получите практический навык и уверенность, что собранное устройство прослужит долго и надёжно. А с каждой новой пайкой рука станет твёрже, движения точнее, и работа с паяльником перестанет быть рутинной — она превратится в удовольствие и творческое занятие.
