Теперь, когда мы рассмотрели выбор припоя и флюса для паяльных задач, перейдём к рассмотрению необходимого инструмента. Для, собственно, пайки, не нужно ничего, кроме паяльника. Но хорошая пайка невозможна без ряда дополнительного оборудования и материалов.
Время чтения: 14 минут
Паяльники

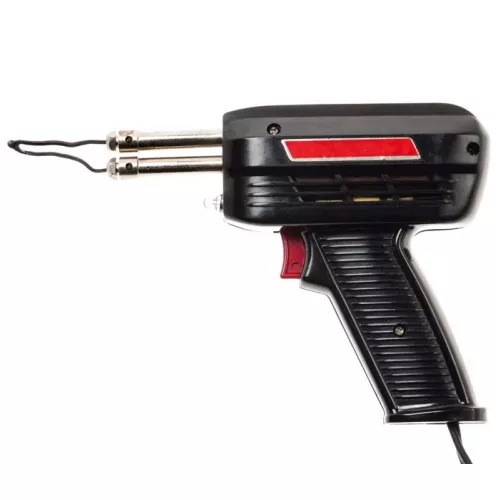

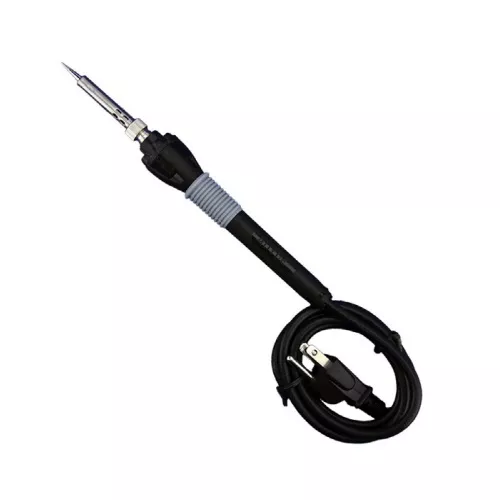

Это базовый рабочий инструмент ремонтника или инженера-электронщика. При этом разновидностей паяльников немало. Кратко рассмотрим их.
Паяльные станции
Паяльники с контролем температуры обычно входят в состав паяльных станций. Функции и входящие в комплект принадлежности могут серьёзно различаться в зависимости от модели оборудования. Но большинство комплектов включают в себя паяльник, блок управления и держатель для паяльника с чистящей губкой.
 |

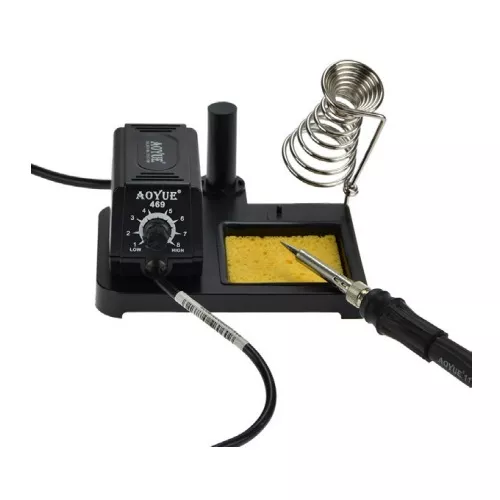

Паяльные станции такого типа имеют минимально необходимый набор функций и принадлежностей для комфортной и продуктивной пайки. Ввиду небольшой стоимости часто с лёгкостью заменяют классические паяльники. |
 |

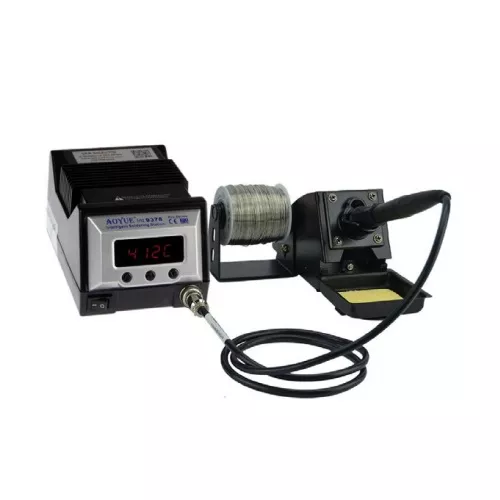

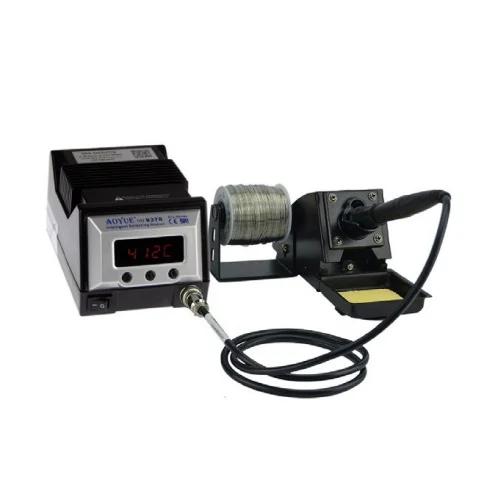

Это более совершенные паяльные станции, обладающие цифровой регулировкой и контролем температуры жала. Это важно при проведении работ с компонентами, чувствительными к температуре пайки. Паяльные станции такого типа высоко востребованы. |
 |

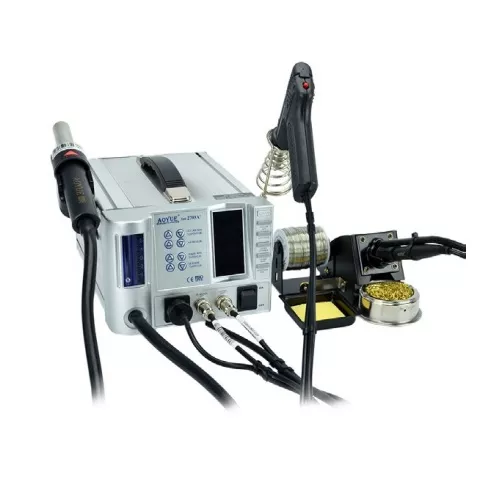

Комплектация комбинированных паяльных станций включает паяльник и термовоздушный фен для работы с компонентами поверхностного монтажа, а также ряд дополнительных аксессуаров. Стоимость такого рода оборудования заметно выше. |

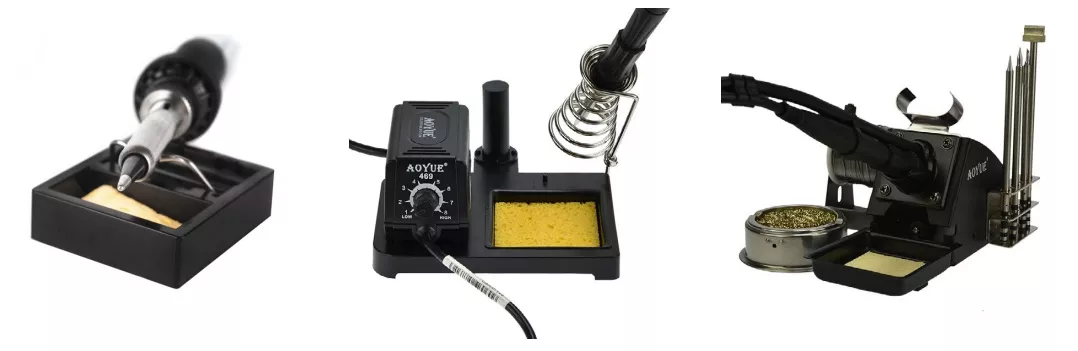

Если вы приобретали и начинали использовать классический паяльник, то замечали, что он не комплектуется подставкой вовсе. Или, максимум, хлипкой ненадёжной проволочной подставкой, с которой норовит упасть на стол. Паяльные станции, как правило, комплектуются качественной подставкой из прочных негорючих материалов.

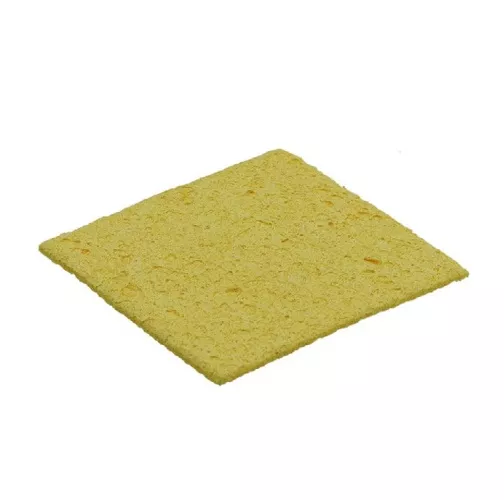

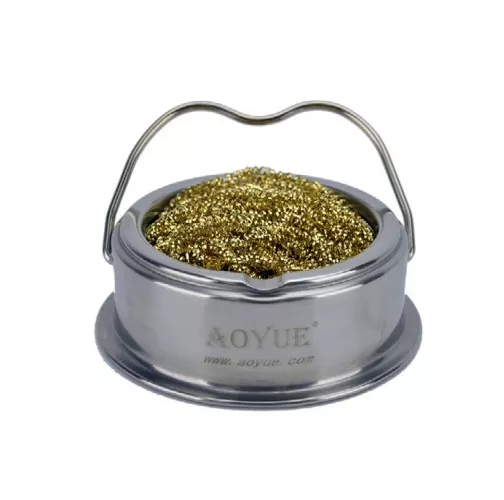

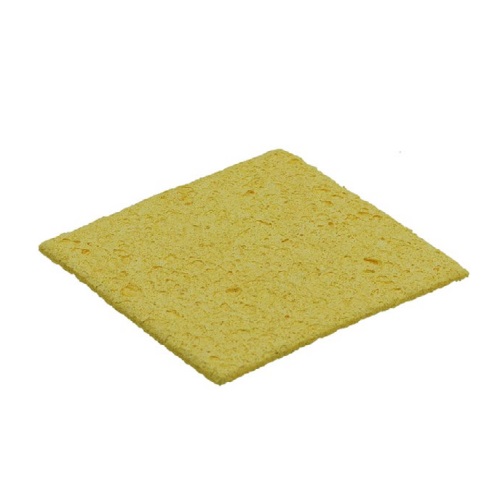

«Продвинутые» подставки для паяльника имеют дополнительный функционал. Например, поддон для целлюлозной губки, отсек для латунной проволочной губки, стойка для катушки с припоем, холдер для сменных жал и т. д. Такого рода экипировка позволит содержать рабочее место в порядке, чистоте и максимальной безопасности.
НИКОГДА не кладите разогретый паяльник на любую поверхность из-за риска получения ожогов и возгорания. Выработайте привычку возвращать паяльник на подставку!
Жала паяльников
Важным фактором при выборе паяльника является тип используемых жал. Есть два базовых типа, с которыми вы столкнётесь.
Картриджные

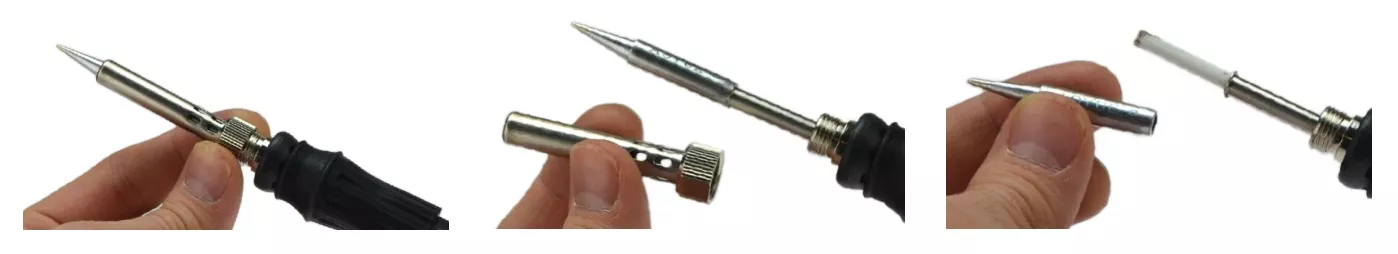

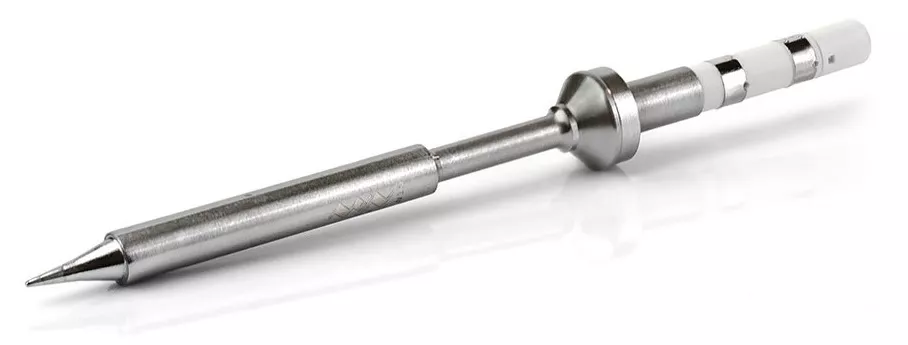

Жала картриджного типа просто вставляются в рукоятку паяльника. Нагревательный элемент встроен в картридж, что делает жало более длинным, чем стандартные виды. Главные преимущества такой конструкции — ускоренный нагрев и стабильность температуры, а также возможность быстрой замены жал в процессе работы. При неисправности нагревательного элемента требуется заменить картридж без сложного или иногда невозможного ремонта паяльника обычной конструкции со стандартными жалами.
Формы жал
Как стандартные, так и картриджные жала доступны в различных формах и размерах, где каждая имеет склонность к определённой области работ.

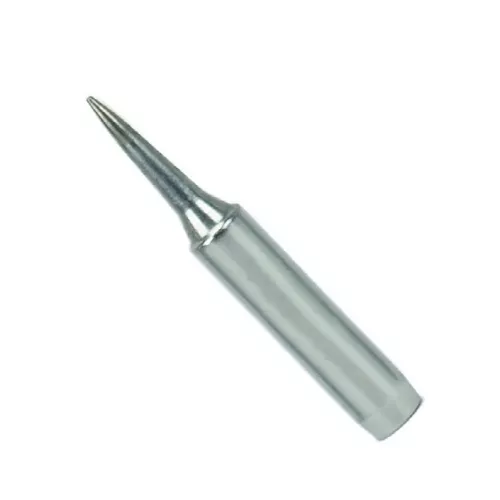

| Коническая | |
 |
Основная форма, с которой большинство хорошо знакомо. Конические жала применяются для общей пайки. Их суженная форма даёт самый лёгкий доступ к месту пайки при высокой плотности монтажа. Конические жала бывают разной длины и толщины.
|
| Скошенная | |
 |
Жала такой формы выглядят так, будто их специально обрезали под углом. Они имеют либо конусообразную, либо цилиндрическую форму. Ввиду большой площади поверхности ими чрезвычайно удобно паять в местах с повышенным запросом на количество припоя. К примеру, контактных лепестков мощных разъёмов.
|
| Шлицевая | |
 |
Эти жала выглядят как «плоские» отвёртки. Как и отвёртки, они бывают разных размеров, чтобы соответствовать задаче. Широко используются для деталей, которые имеют большую площадь поверхности для пайки, а иногда и для работы с компонентами для поверхностного монтажа.
|
| Типа R/RT | |
 |
Эти жала имеют паз в середине для позиционирования SMD компонентов, типоразмера 0805 и меньше.
|
| Типа RB | |
 |
Жала типа RB имеют изгиб около 30° очень близко к концу наконечника. Используются для пайки волочением и установки перемычек из припоя.
|
| Типа H | |
 |
Такие жала имеют меньший изгиб, чем RB типа, около 25°, и более овальной формы. Также используются для пайки волочением и установки перемычек из припоя.
|
| Типа J | |
 |
Этот тип жала очень похож на конический, но с изогнутым изгибом на кончике. Идеальное жало для пайки миниатюрных SMD компонентов!
|
| Типа K | |
 |
Жало типа K выглядит как лезвие скальпеля или ножа. Используется для пайки узких и длинных гребёнок контактов, пайки волочением и установки перемычек из припоя.
|
| Типа 1401/1403 | |
 |
Эти жала имеют форму лопатки или лезвия и предназначены для пайки бессвинцовыми припоями. Удобны для одновременной пайки нескольких компонентов или ряда контактов.
|
| Типа CM/BCM | |
 |
Такие жала имеют полую чашу на кончике, что облегчает пайку выводов SMD микросхем.
|

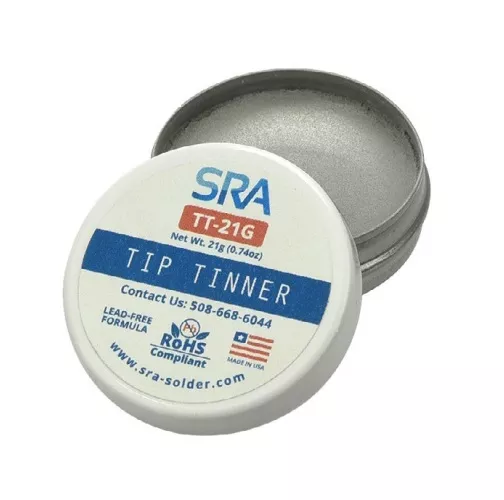

Инструменты для очистки жал
Жало нужно всегда содержать в чистоте. Более того, приходится чистить его горячим, прямо во время пайки. А для этого есть специальные инструменты и материалы.

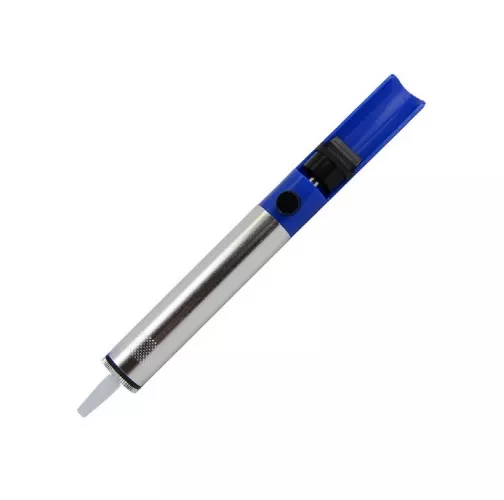

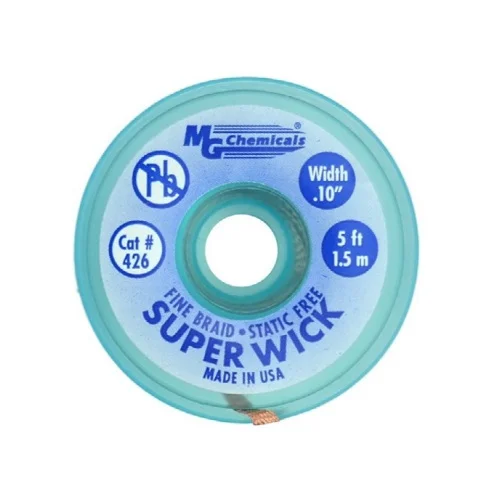

Инструменты для распайки
Это приспособления и инструменты, паять с которыми проще, быстрее, продуктивнее. Они здорово облегчают работу, а опытный мастер-ремонтник со времени «обрастает» множеством таких аксессуаров и помощников.
Инструменты для зачистки проводов и другие полезные инструменты
В числе важнейших навыков, которым стоит овладеть перед пайкой проводов — это безопасная технология снятия изоляции.
| Технический скальпель | |
 |
Простейший, но эффективнейший инструмент для зачистки проводов. Используется для аккуратного надреза изоляции провода. Также пригодится для снятия термоусадочных трубок и работы с коаксиальными кабелями.
|
| Карманный стриппер | |
 |
Карманный стриппер «Шаг вперёд» после освоения технического скальпеля. Губка удерживает провод в соответствующей канавке и делает надрезы вокруг изоляции. Подходит для работы с экранированными кабелями.
|
| Ручной стриппер | |
 |
Самый популярный инструмент для снятия изоляции. Он дёшев и отлично работает! Выпускается как с одной универсальной режущей поверхностью для всех диаметров проводов, так и с несколькими, где каждая заточена для разрезания изоляции только одного конкретного диаметра провода.
|
| Автоматический стриппер | |
 |
Автоматический стриппер cтанет хорошим выбором, когда стоит задача по быстрому снятию изоляции с десятков и сотен проводов. Этот инструмент обладает высочайшей повторяемостью результата и оберегает ваши руки от повышенной утомляемости.
|
| Острогубцы | |
 |
Острогубцы с игольчатыми носами станут отличным подспорьем для формирования правильной геометрии выводов компонентов перед пайкой в печатную плату.
|
| Кусачки | |
 |
Будут незаменимы, когда понадобится уменьшить длину проводов и выводов компонентов. Они гораздо удобнее в работе, нежели ножницы или другой подобный инструмент. И да, только кусачками удобно отрезать пластиковые стяжки для проводов!
|
| Держатель типа «третья рука» | |
 |
Всем монтажникам знакомо чувство, когда при пайке банально «не хватает рук». На выручку в этом случае приходят разнообразные по конструкции держатели типа «третья рука». Фиксация компонентов или проводов выполняется зажимами типа «крокодил». Как правило, такие держатели оснащены увеличительным стеклом, источником освещения и подобными аксессуарами.
|
| Контейнеры для деталей | |
 |
Независимо от того, какого уровня проект вы задумали, в процессе работы вы будете оперировать со множеством порой мелких запчастей. Автор рекомендует иметь набор пластиковых контейнеров разных размеров для организации и хранения таких деталей. Это позволит организовать работу более слаженно и эффективно. Также не помешают контейнеры, предотвращающие скопление электростатического заряда на их поверхности, чтобы избежать порчи чувствительных (и зачастую дорогостоящих) электронных компонентов.
|
| Рабочий светильник | |
 |
Нет смысла пытаться что-то припаять, когда ничего не видно! Хороший настольный светильник станет оправданной инвестицией в своё дело. Рекомендую светильники со множеством степеней свободы плафона, позволяющие осветить то, что нужно.
|
| Увеличительные стёкла | |
 |
Многие специалисты также в обязательном порядке используют различные увеличительные стёкла. Особенно востребованы такие инструменты при работе с малогабаритными электронными компонентами или при пайке много-много-многовыводных разъёмов.
|
| Цифровая камера | |
 |
Она станет лучшим напарником в процессе разборки и сборки какой-либо техники. Только фотофиксация позволит не думать о том, что делать с «лишними» винтами, так как укажет на место их размещения.
|
Совет профессионалов. Стриппер работает лучше, когда немного затупятся его лезвия. Острота нового инструмента может слишком легко прорезать изоляцию вместе с частью жил.
 |

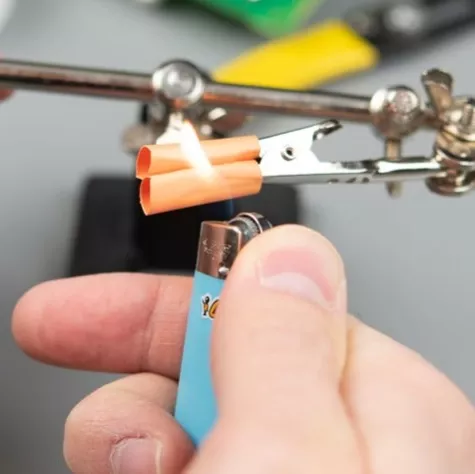

Совет профессионалов. Наденьте термоусадочную трубку или изоляционную ленту на концы зажимов типа «крокодил», чтобы не повредить их острыми зубцами провода, платы и детали. |
Подводя итог, отмечу, что надёжная пайка невозможна без правильного подбора и грамотного использования инструментов. Каждый элемент играет свою роль в достижении аккуратности, безопасности и продуктивности работы. Освоение этих инструментов и понимание их особенностей позволит не только упростить процесс, но и повысить качество пайки, минимизируя риск повреждения компонентов. Кроме того, организация рабочего места и забота о состоянии инструментов не менее важны, чем технические навыки. Контейнеры для деталей, светильники, увеличительные стёкла и цифровая фиксация процессов здорово помогают, превращая пайку из рутинной операции в увлекательный и контролируемый процесс. В итоге, вооружившись знанием и подходящим оборудованием, вы сможете уверенно решать разнообразные задачи — от соединения проводов до работы с миниатюрными SMD-компонентами.
