Виды паяльников и их классификация

Паяльные устройства Суперайс

Паяльник заслуженно называют популярным инструментом, который используют люди, занимающиеся ремонтом и сборкой электронной техники. Даже у тех, кто ещё не обзавёлся современным измерительным оборудованием, этот прибор, доставшийся от отца или деда, 100% будет. Но даже если у вас его нет, то вы определённо его видели. Но даже если не видели, то однозначно слышали об этом нехитром, но незаменимом устройстве.

Современный электропаяльник имеет несложную конструкцию, которая в период товарного дефицита Советского Союза повторялась радиолюбителями в кустарных условиях по многочисленным рекомендациям, публикуемым в журналах «Радио» и других. Сейчас необходимости самостоятельного изготовления электроинструмента нет. Но в условиях развитого рынка и множества предложений становится трудно разобраться в разнообразии типов.

В этом материале кратко познакомим вас, драгоценный читатель, с историей развития паяльников и расскажем обо всех видах, применяемых в нынешнее время.

Время чтения: 28 минут

Паяльник? Это очень просто!

В разделе будет рассказано обо всех изобретённых инструментах этой группы. Все, даже ранние версии, ещё применяют. Конечно, применение архаичных приборов снизилось, ввиду их замещений новыми видами, тем не менее, совсем их практическое употребление не закончилось.

Помимо них, есть немало паяльного оборудования: инфракрасные паяльные станции и их термовоздушные конкуренты для пайки струёй горячего воздуха. А еще нагревательные столы, плавильные ванны, печи оплавления припоя и прочее. В статье это оборудование рассматриваться не будет.

Паяльные лампы и газовые горелки

Паяльная лампа является самым древним приспособлением; патент был получен в далёком 1881 году шведским изобретателем Карлом Рикардом Нюбергом. Со времен изобретения их конструкция практически не изменилась.

паяльная лампа горелка

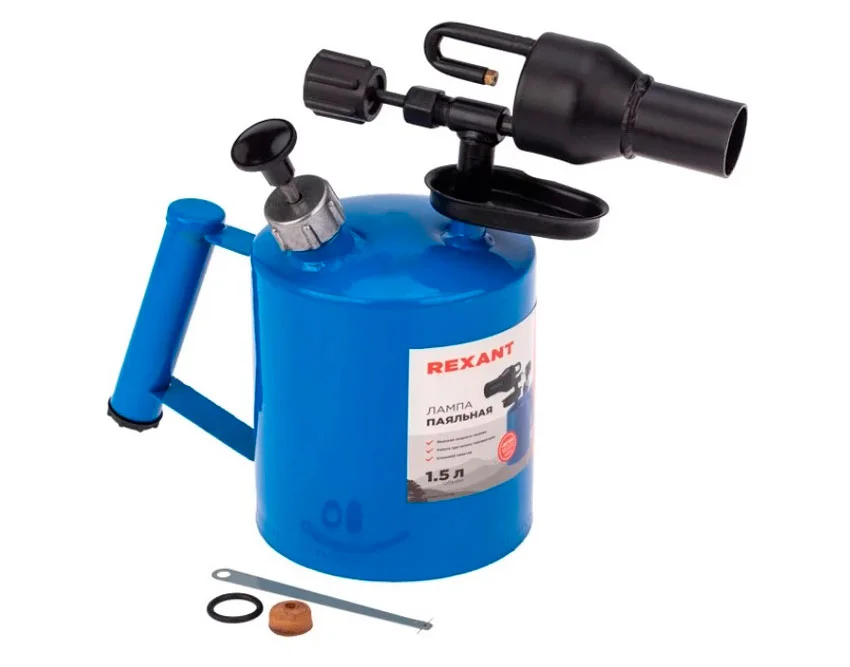

Современное изделие почти неотличимо от того, что было изготовлено 100 лет назад

В основе резервуар с жидким топливом (спирт, бензин, керосин), насос, создающий избыточное давление в ёмкости для подачи горючего в горелку и, собственно, горелка, в которой топливо испаряется и сгорает. Пламя горелки непосредственно используется для нагрева спаиваемых деталей и расплавления припоя, подаваемого в зону пайки. Так как температура пламени и нагретых деталей относительно высока и с трудом бывает выдержана и проконтролирована, применяются толстые прутки из тугоплавких оловянно-свинцовых сплавов, а также сплавов основе меди (медно-серебрянные, латунные) и другие. В качестве флюса используют тетраборат натрия, более известный как бура и прочие виды (смотри статью «Несколько слов о флюсах для пайки»)

пайка оловянно свинцовыми припоями

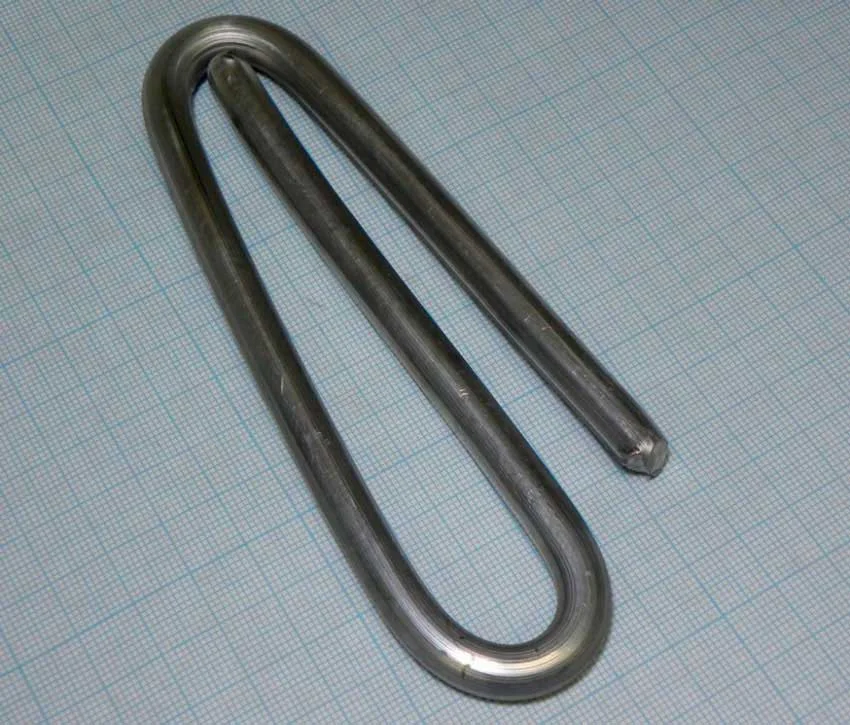

Пруток тугоплавкого оловянно-свинцового припоя ПОС-20

Для пайки электротехнической аппаратуры лампы они практически не применялись, но находили и находят применение для операций с крупногабаритными и теплоёмкими элементами из листовой меди (радиаторами и теплообменниками, трубопроводами, разными резервуарами и баками) и некоторыми деталями из стали до массового применения сварки. Применяются и как дешёвый источник открытого огня и высокой температуры для различных хозяйственно-бытовых нужд (отогрев трубопроводов и агрегатов в условиях низких температур и подобных), особенно в условиях отсутствия электроэнергии.

Ввиду токсичности выхлопных газов, применять лампу на открытом воздухе небезопасно. При работах внутри помещений её заменяют более безопасной газовой лампой-горелкой на сжиженной пропан-бутановой смеси или электрическим техническим феном.

портативная паяльная лампа газовая

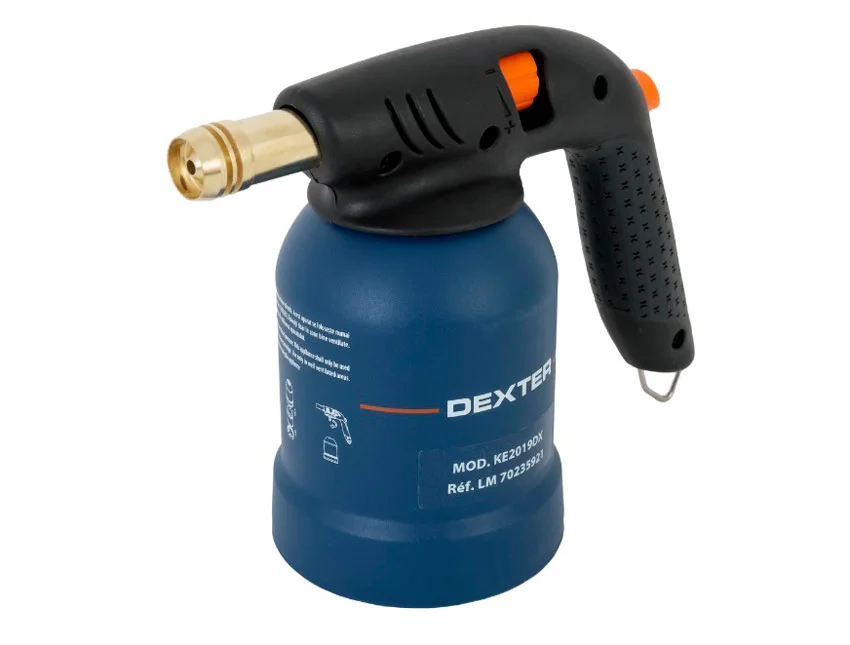

Газовая паяльная лампа-горелка

Помимо относительно громоздких вариантов, есть миниатюрные горелки для тонких работ, также не связанных с электрооборудованием. Например, ремонта ювелирных изделий.

газовая горелка маленькая ручная

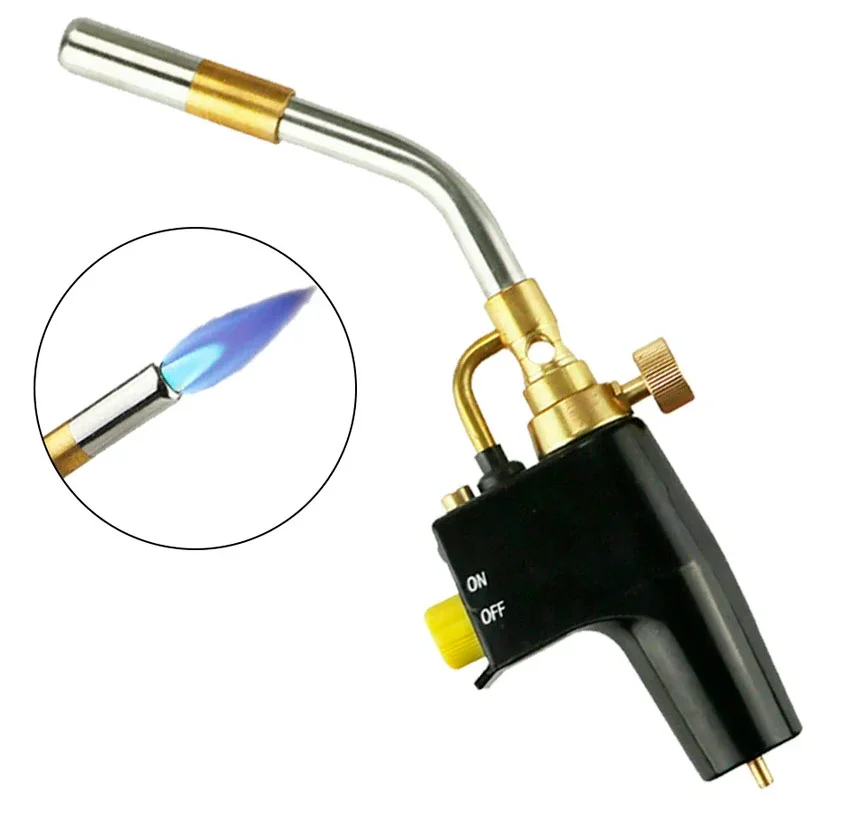

Миниатюрная газовая горелка

Паяльники косвенного нагрева

Из названия ясно, что они получают тепло извне. До 60-годов прошедшего столетия были основными инструментами для пайки как различных металлических деталей, так и электронных компонентов радиоаппаратуры. Конструктивно представляли собой медное жало, снабжённое держателем и деревянной ручкой. Медное жало нагревалось любым источником тепла. Часто в этом качестве применялась паяльная лампа или бытовая газовая плита, если работа выполнялась дома.

старые паяльники

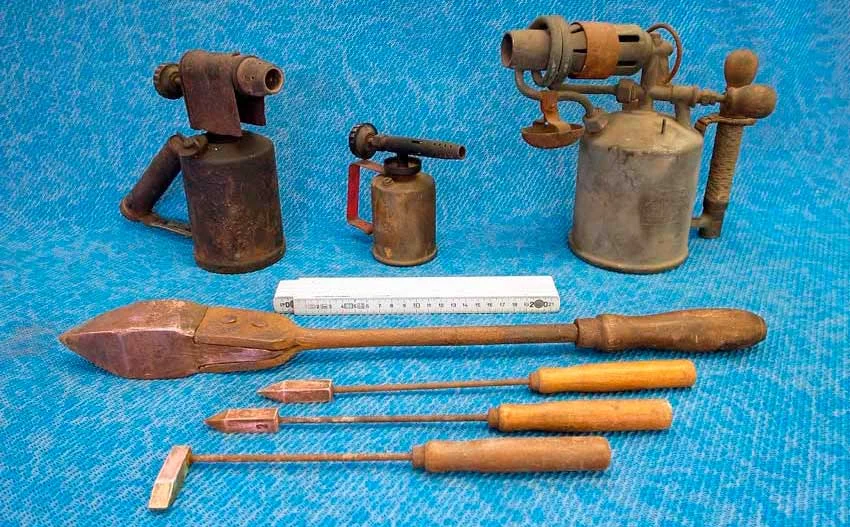

Коллекция старинных различных по «мощности» самостоятельно нагреваемых паяльников на фоне не менее старинных паяльных ламп

Они изготавливались из меди и имели разную форму с габаритами жала: к примеру, заострённое применялась для пайки электронных компонентов, плоское — для корпусных изделий, экранов и других элементов из листового материала.

Вместе с ними применяли припой в виде прутка, в качестве флюса для пайки радиоаппаратуры использовалась всем знакомая сосновая канифоль; листовые материалы паяли с помощью хлористого цинка в качестве флюса.

Приспособления применяются при изготовлении и восстановлении медных радиаторов и теплообменников, а также при пайке частей электротехнических изделий из теплоёмких массивных деталей из меди (оконцовки обмоток крупногабаритных трансформаторов, электродвигателей, генераторов, а также силовых токопроводных шин). Ввиду узкой специфики найти их в продаже непросто.

Газовые паяльники

Это современные устройства, появившиеся в широком доступе относительно недавно. В их основе ёмкость со сжиженным пропаном или пропан-бутановой смесью, запорный клапан, регулятор температуры и закрытая камера сгорания, снабжённая паяльным жалом. Заправляются они так же, как и бытовые газовые зажигалки.

газовый паяльник mt 100

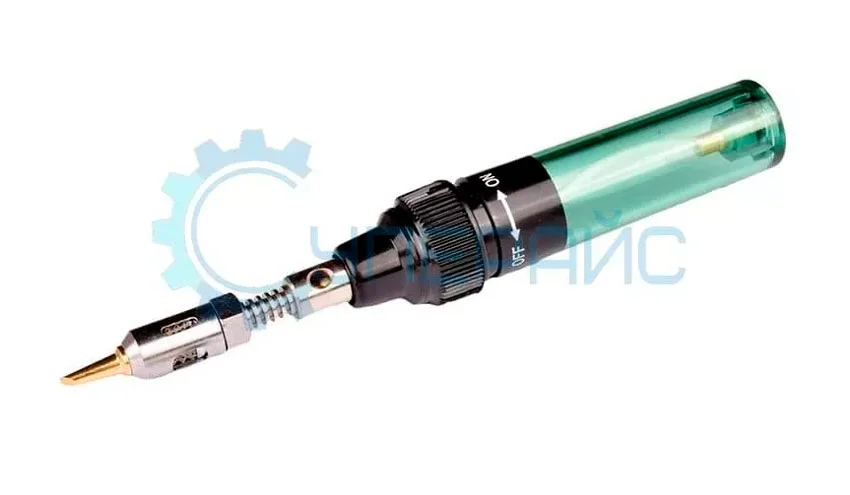

Популярный газовый паяльник MT-100

Они имеют одно преимущество перед электрическими — работают автономно. Поэтому их основной сферой применения стал электромонтаж в условиях, не позволяющих применить электропаяльники. Например, монтаж охранно-пожарных сигнализаций в удалении от строений, устройство и ремонт слаботочных сигнальных линий на столбах и прочих возвышениях, проводников, кабелей и электронной аппаратуры в «полевых условиях», на обесточенных объектах, выездное восстановление автомобильной проводки и электронных блоков и так далее. При пайке на дому и в условиях профессиональной мастерской или производственной линии применение паяльников на газе нецелесообразно и нежелательно, ввиду отсутствия контроля температуры жала, перегрева или недостаточного нагрева, которые влияют на качество и долговечность паяного соединения.

Электрические паяльники

Нерегулируемые

Это простейший вариант электропаяльника. Состоит из электронагревательного элемента, медного жала и корпуса с деревянной или пластиковой ручкой. Мощность от 10 до 300 ватт, а иногда и более. Но пайка электропаяльником мощностью более 200 ватт сопряжена с рядом трудностей, одна из которых это крупные габариты, вес и низкая эргономика такого прибора. В ситуациях, когда требуется повышенная тепловая мощность, рассматривают модели косвенного нагрева.

Питание, как правило, от сети 220-240В, но выпускаются модели для работы от напряжения 36 вольт, применяемые в помещениях с высоким риском поражения человека электротоком (неотапливаемые сырые производственные помещения, гаражи и т. п.), а также при повышенных требованиях к общей электробезопасности (электромонтажные цеха, медицинские учреждения). Они не имеют терморегулировки и нагреваются до температуры, значительно превышающей необходимую. Это приводит к быстрому окислению и обгоранию жала, растворению меди в припое и образованию раковин в жале, усложняющих пайку, а также кипению, а не просто расплавлению припоя, а в итоге — к неудовлетворительному качеству соединений. Ввиду невысокой стоимости нерегулируемые модели применяются всюду как для электромонтажных, так и для нестандартных задач: устранение трещин в изделиях из пластиков и т. п. Ввиду наличия моделей с мощностью нагревателя 100 и более ватт эти приборы применяются для пайки изделий с высокой теплоёмкостью: медные провода большого диаметра, трубки, листовая медь, латунь, оцинкованная сталь и тому подобные.

простой паяльник

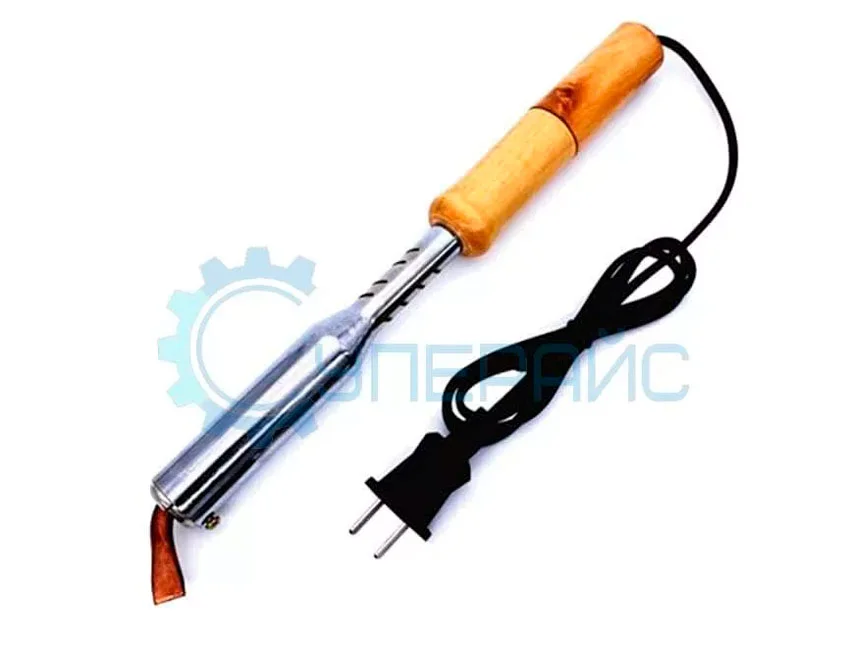

Простой и надёжный, как автомат Калашникова, нерегулируемый паяльник Jinkong WL50 мощностью 50 ватт

Импульсные

Простой нерегулируемый паяльник имеет ряд недостатков, один из них — относительно большое время нагрева жала, что критично, особенно если нужно припаять всего одну деталь. Для устранения недостатка был разработан импульсный паяльник. Его наименование отражает две особенности электроприбора: во-первых, кратковременный режим нагрева, а во-вторых, питание от импульсного блока питания.

В нём роль жала и одновременно нагревателя выполняет отрезок толстой медной проволоки. Но существуют модели и с закрытым нагревательным элементом и классическим жалом. Питание реализовано от компактного импульсного БП, расположенного внутри корпуса. Разогревается он до высокой температуры практически мгновенно, что позволяет подавать питание непосредственно в момент пайки, а также мгновенно остывает, что повышает безопасность эксплуатации, снижает расход электроэнергии.

купить импульсный паяльник для пайки
Экономичный и эргономичный MATE MT-SG180

Существует упрощённая конструкция, которая импульсной является лишь «наполовину». Отличие заключается в том, что питается она не от импульсного блока питания с мини-трансформатором, а от обычного сетевого понижающего трансформатора, который несколько увеличивает габариты и вес прибора.

трансформаторный паяльник

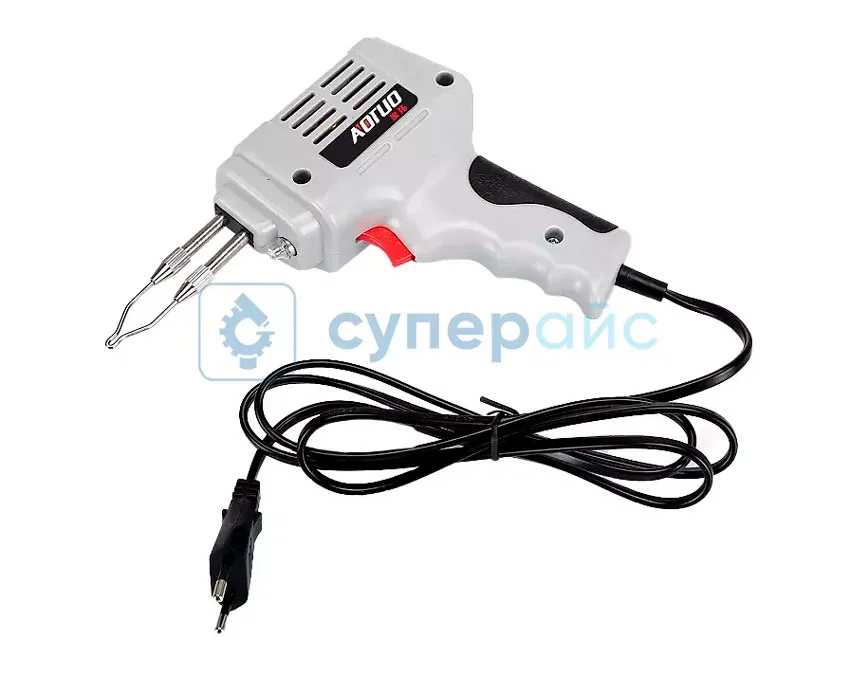

AOTUO JST2901

Существуют экзотические решения, использующие углеродные (графитовые) или полупроводниковые нагревательные элементы. Такие приборы имеют узкую применимость и относительную редкость.

беспроводной аккумуляторный паяльник

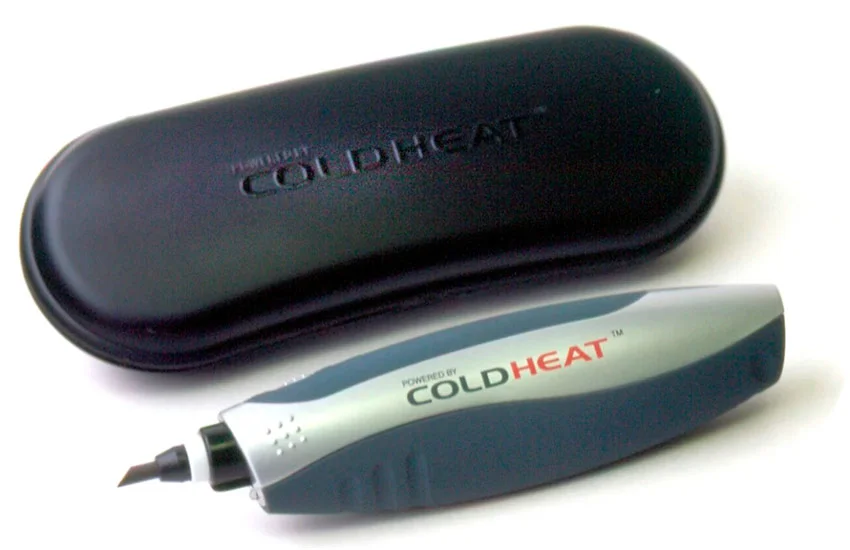

Импульсный аккумуляторный паяльник ColdHeat, имеющий углеродный нагреватель-жало

Основное применение таких категорий паяльников — это разовая пайка, для которой требуется быстрая готовность прибора. Примером служит авторемонт, затрагивающий электропроводку авто и его электрооборудование. Для монтажа электронных компонентов и ремонта радиоаппаратуры они, как правило, не применяются, ввиду низкой эргономики и наличия на жале потенциала высокой частоты.

Регулируемые

Он отличается от обыкновенного нерегулируемого встроенным регулятором температуры, позволяющим выставить нужный терморежим и обеспечить тем самым отсутствие нежелательных эффектов, присущих предыдущим типам приборов. Как правило, терморегулятор выполнен по простой схеме тиристорного регулятора мощности, не имеет обратной связи и не способен поддерживать температуру с высокой точностью. Но имеются в продаже модели с электронным регулятором с дисплеем, позволяющим установить температуру с точностью до градуса. Регулируемый паяльник имеет стандартную классическую конструкцию и пригоден для практически всех видов работ. Большинство моделей имеют сменные жала, разнообразная форма которых позволит использовать их как для пайки крупных компонентов и проводников, так и для монтажа SMD-компонентов.

паяльник регулируемый температуру

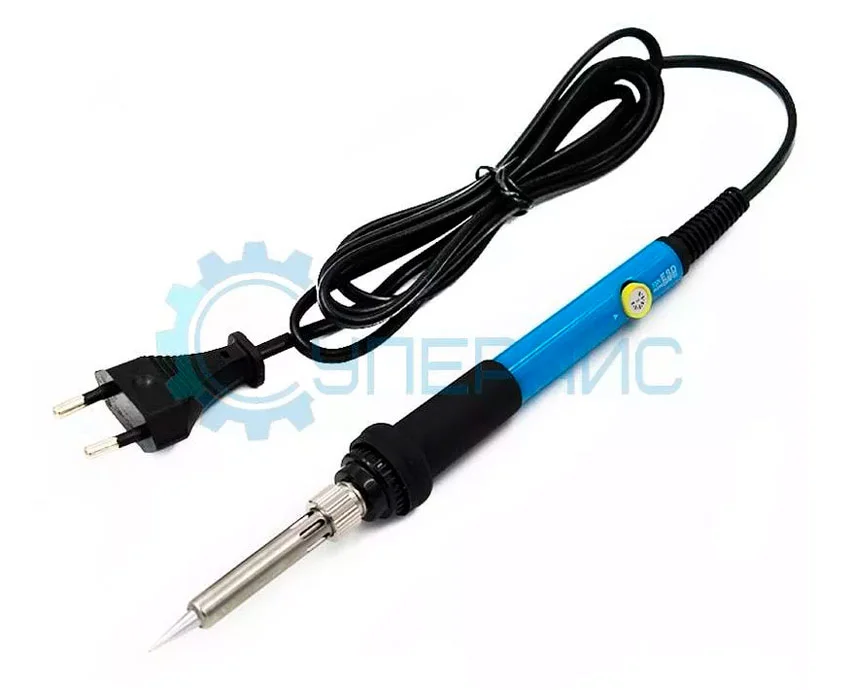

Популярный регулируемый паяльник T60, мощностью 60 ватт

Паяльная станция

Это наиболее распространенный тип оборудования, рекомендуемый как новичкам, так и используемый профессионалами. В ней есть контроллер температуры в виде отдельного блока, который с высокой точностью поддерживает температурную стабильность, благодаря обратной связи, реализованной через термодатчик, расположенный в жале. Станции поддерживают подключение другого паяльника к контроллеру, а также имеют стандартизованные сменные жала, которые выпускаются во множестве типоразмеров. Возможность их смены позволяет паять как крупные компоненты и проводники, так и выполнять монтаж SMD-компонентов. Питание организовано напряжением 12-24 вольта через понижающий трансформатор, что даёт дополнительную электробезопасность. Подставка и сменные жала, как правило, идут в комплекте со станцией.

YIHUA 936

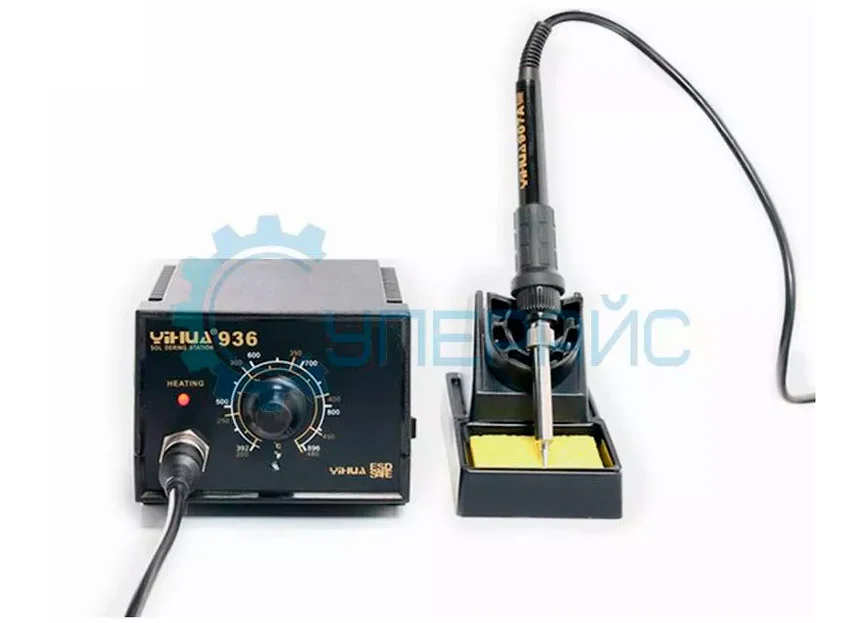

Отличная со всех сторон паяльная станция YIHUA 936

С питанием от USB-порта

Это одни из современнейших инструментов. Конструктивно схожи с регулируемыми моделями, но имеют низковольтный нагреватель. Особенность USB-паяльников, как ясно из названия — возможность получения питания не из сети, а от USB-разъёма. Источником энергии выступает зарядное устройство от мобильной техники или, как правило, внешний портативный аккумулятор (powerbank). При такой схеме организации электропитания гарантируется полная автономность инструмента и применение его в любых условиях вне зависимости от удаления от «цивилизации». Для питания требуется ЗУ или портативная АКБ с поддержкой быстрой зарядки QC2.0 и выше, так как выходные характеристики стандартного порта USB крайне ограничены (не более 10 ватт, что на практике достаточно не для всех видов пайки). Также для подключения USB-инструмента к источнику электроэнергии требуется качественный кабель, потери энергии на котором будут минимальны.

ts100 паяльник купить

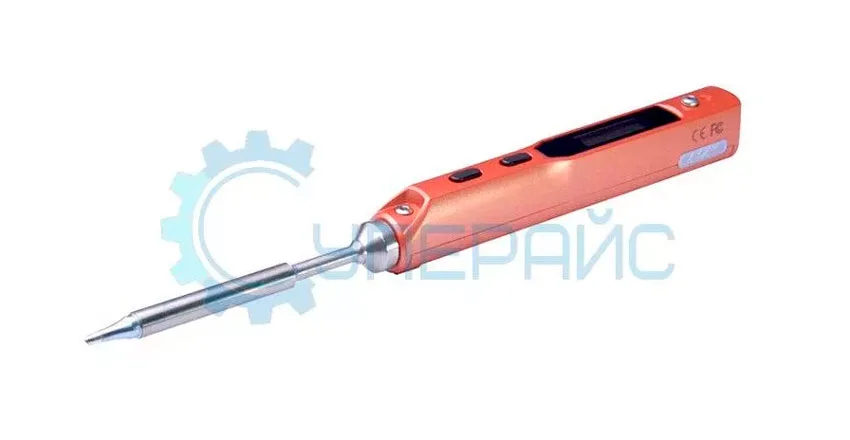

Ультрапопулярный паяльник TS100

USB-паяльники сконфигурированы с быстросменными жалами-нагревателями, чтобы использовать ту форму жала и мощность нагревателя, которая требуется для конкретных типов работ.

Они оборудованы цифровым микроконтроллерным управлением с функцией программирования рабочих режимов, хранения температурных профилей и т. д. Многие современные устройства поддерживают обновление микропрограммы («прошивку»), чтобы устранить сбои, вызванные ошибками в программном обеспечении.

USB-модели ещё называют микропаяльниками, определяя область их применения, конкретно — тонкие манипуляции с радиокомпонентами поверхностного монтажа и некрупными навесными элементами. Применяют их и при ремонте разной электротехники: компьютеров, ноутбуков, смартфонов, игровых консолей. Ограничение мощности электропитания от USB-разъема с поддержкой QC3.0 или выше порядка 20 ватт. При использовании увеличенных сменных жал многие USB-микропаяльники способны запитываться от внешнего БП повышенной мощности.

Аккумуляторные

Здесь будет рассмотрен нестандартный тип инструментов для пайки — с питанием от аккумуляторов и батареек. В статье упоминался прибор ColdHeat, имеющий углеродный нагреватель и автономное питание от четырёх никель-марганцевых элементов (Ni-Mn). Он появился около 20 лет назад и уже тогда технологии позволяли применять АКБ для питания такого относительно мощного потребителя. Сейчас в конструкции используют литий-ионные аккумуляторы (Li-ion).

импульсный аккумуляторный паяльник
Аккумуляторный паяльник с поворотным жалом

Принципиально они ничем не отличаются от электропаяльников других типов, но не конструктивно: имеют жало с возможностью поворота, быстросменные аккумуляторы, применяющиеся в других видах электроинструмента одного и того же производителя. Например, для питания аккумуляторного шуруповёрта, гравера, лобзика и т. д.

беспроводной аккумуляторный паяльник
Аккумуляторный паяльник с установленным стандартным аккумулятором

Такие инструменты больше выбирают профессионалы. Применяют их при взаимодействии с разным промышленным оборудованием: системами видеонаблюдения, сигнализации, отопления, кондиционирования, станками и т. д. Ещё в авторемонте и при работе со спецтехникой. Ввиду узкой специализации и высокой стоимости их применение в стационарных условиях, а тем более в домашних, нецелесообразно.

Помимо аккумуляторных, существуют модификации, работающие на батарейках.

паяльник на батарейках

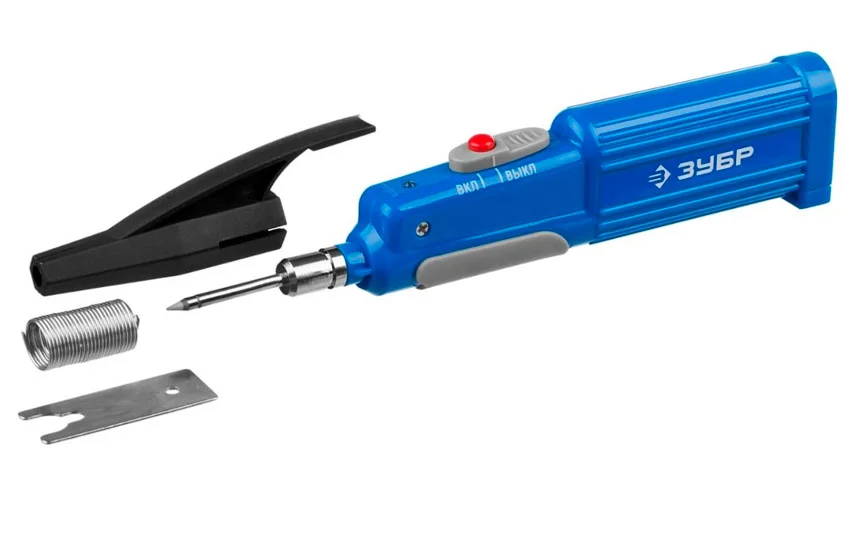

Паяльник с питанием от трёх батареек типа AA

Их мощность мала (порядка 5-6 ватт), а время автономной работы непродолжительное. Применение ограничено разовыми любительскими операциями (мелкий ремонт бытовой техники и т. п.). Стоимость комплекта щелочных батареек для него почти равна цене нерегулируемого паяльника.

Научно-технический прогресс не застыл на месте. За много лет паяльники выросли из примитивных инструментов, которыми ремонтировали самовары, до новейших версий с микроконтроллерным управлением и функцией обновления ПО, для точных операций при восстановлении и сборке электротехники. Появление новой технической базы, такой как компоненты поверхностного монтажа, потребовало разработки новых типов паяльного инструмента. Уверены, развитие микроэлектроники и далее поможет в деле совершенствования паяльников, создания инновационных моделей.

Эта статья имела цель кратко познакомить вас с эволюцией конструкции и дать обзор всех типов паяльников, которыми паяют и сегодня.
