Кто увлекается или профессионально занимается электроникой, знает, что осциллограф — мощнейший инструмент. В машиностроении токарный станок выполняет много операций, а в умелых руках «творит чудеса» и делает то, что «должны делать» другие станки: фрезеровать, сверлить, шлифовать, полировать и т. д. В электронике осциллограф выступает этаким «токарным станком», который может гораздо больше, чем «что-то рисовать на экране».
Статья знакомит читателя с темой осциллографов. В материале рассмотрим виды приборов, функциональные узлы и их характеристики (полоса пропускания и другие), возможности измерения и применения, а также советы по эксплуатации.
Время чтения: 27 минут
Осциллограф? Это очень просто!

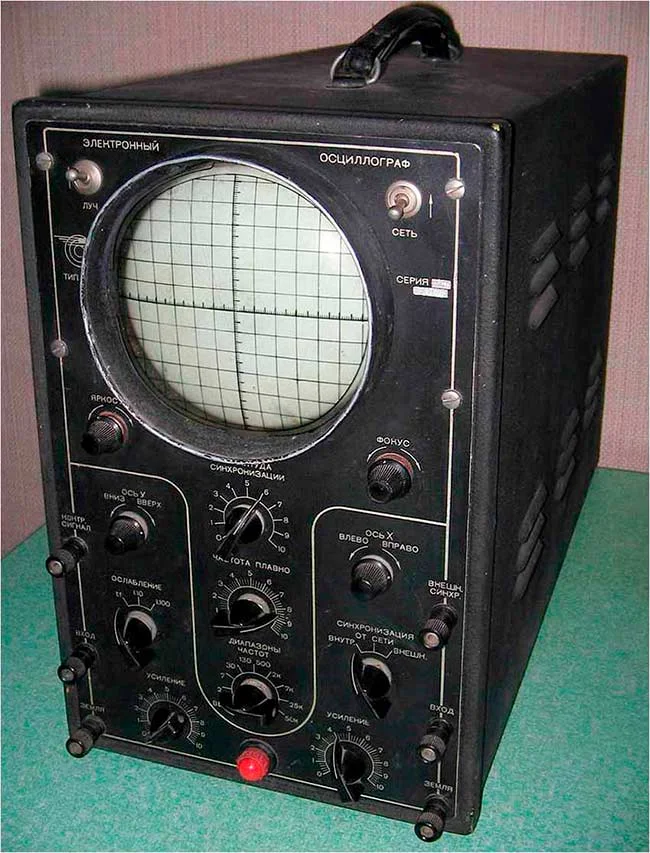

Первые массово доступные осциллографы стали появляться в 1930–1940 годах. Это были аналоговые приборы с относительно скромным по нынешним меркам набором возможностей. К концу XX века они достигли предела развития, а массовая «цифровизация» не обошла и их: стали разрабатываться и появляться цифровые модификации, поддерживающие оцифровку (дискретизацию) и оперирование уже не с непрерывным аналоговым, а дискретным входным сигналом, который удобно обрабатывать и сохранять.
Первые модели выводили информацию через осциллографическую трубку, как и их «аналоговые» предшественники. Продвинутые версии — на жидкокристаллический дисплей. О них, практически вытеснивших все другие виды, и поговорим.
Возможности оборудования безграничны: буквально все виды измерений в электронике выполнимы либо только осциллографом, либо им и дополнительным оборудованием, допустим, генератором сигналов.
Как сложный измеритель, цифровой осциллограф имеет немало функциональных узлов, работающих совместно. У каждого много характеристик, определяющих функционал или, если хотите, «качество» аппарата.
Поэтому одна модель продаётся по цене недорогого смартфона, а другая — стоит как новый автомобиль!
В чём разница? Неужели производитель хочет нас обмануть и забрать деньги? Конечно, нет. Разница в характеристиках определяет и стоимость, и применяемость. А в некоторые сферы без осциллографа ценой от миллиона рублей даже соваться не стоит.
История развития: как всё начиналось
Лауреат Нобелевской премии немецкий физик Карл Фердинанд Браун (на фото) изобрёл осциллографическую электронно-лучевую трубку (ЭЛТ) в 1897 году и использовал в ходе своих опытов и демонстраций. Учёный подавал синусоидальный сигнал на горизонтальные отклоняющие пластины, а измеряемый — на вертикальные, которые отклоняли электронный луч, «рисующий» изображение на покрытом фосфором экране.
В 1940-х годах конструкция была серьёзно доработана: был введён функциональный узел — запуска (синхронизации), который управляет моментом развёртки изображения, серьёзно повысив функционал и удобство. Ранние модели, не имеющие узла запуска, отслеживали форму волны входного напряжения, и начинали горизонтальную развёртку изображения, когда оно превышало некий установленный порог. Такой подход не позволял получать стабильное изображение и сильно затруднял измерение сигнальных параметров.
Узел запуска позволил периодическому входному сигналу оставаться стабильным на экране осциллографической ЭЛТ, поскольку многократные повторения формы волны «рисовались» в одних и тех же местах экрана. Без узла запуска осциллограф будет «рисовать» несколько копий осциллограмм в разных местах экрана, что приведёт к постоянно движущемуся изображению или вовсе «каше» из многих линий.

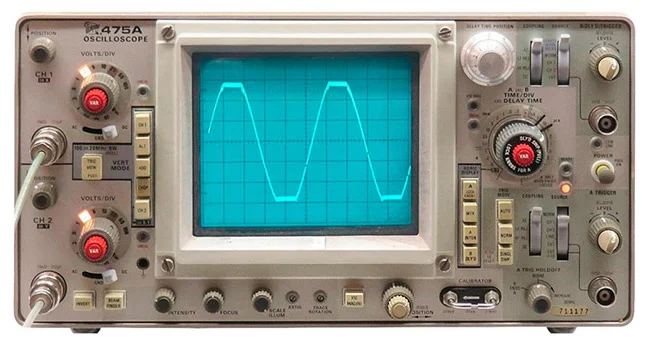

Примерно до 1970-х годов схемотехника базировалась преимущественно на электронных вакуумных лампах. Аппаратура, выполненная на их основе, имела немалые массогабаритные показатели и не была надёжной.
Постепенно электровакуумные лампы были вытеснены из почти всех видов аппаратов. На замену им пришли полупроводниковые приборы: диоды и транзисторы. Осциллографы тоже модернизировались: построенные на транзисторах малогабаритные аналоговые осциллоскопы стали доступны, в развитии достигнув больших высот.
Качественные и отстроенные модели 1980–1990 годов выпуска, преимущественно импортные, и сейчас эксплуатируют при несложных и невысокоточных измерениях. Тем более, «солидный и монументальный» вид винтажных аппаратов многим безумно нравится.
Тотальная «цифровизация» электроники в конце прошлого века привела к появлению устройств, возможности которых удивляют. Среди них — цифровой осциллограф, ставший базовым измерителем как в руках любителей, так и профессионалов.
Наше время: цифровая эра

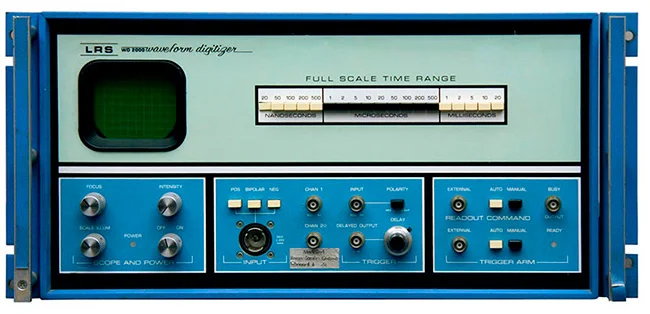

Цифровые осциллоскопы стали распространяться в 1980-х годах и сразу «предложили» функциональность, недоступную их аналоговым «братьям по разуму»:
- отображение сложных сигнальных форм;
- математические операции с ними и их анализ;
- сохранение осциллограмм и снимков экрана (чего не хватало многим, особенно авторам книг по электронике, которым приходилось фотографировать экран на плёночный фотоаппарат, чтобы сделать иллюстрацию для книги);
- передача данных на компьютер и много других.
Даже самые первые модели получили на порядок более эффективные узлы запуска, а также возможности отображения и анализа, которых не имел ни один аналоговый измеритель.
Достижения полупроводниковой электроники и программного обеспечения преобразили конструкцию измерителей из преимущественно аналоговой в цифровую. «Оцифровались» также и мультиметры, генераторы сигналов, измерители различных характеристик и т. д. Но осциллографам цифровая обработка была нужна «как воздух».
Только с «цифрой» можно манипулировать гибко и такими способами, которые невозможно реализовать и применить к «аналогу». Возможность сохранения оцифрованного потока позволило инженерам увидеть не только момент события (на которое настроен узел запуска), но и произошедшее непосредственно перед ним.
В отличие от аналогового, цифровой прибор легко становился частью автоматизированной измерительной системы, работая вкупе с другими измерителями, передавая данные на персональный компьютер или вовсе на другой конец мира через интернет.
Сегодня доступно немало видов цифровых версий осциллоскопов, каждая обладает особенностями, определяющими сферу применения.

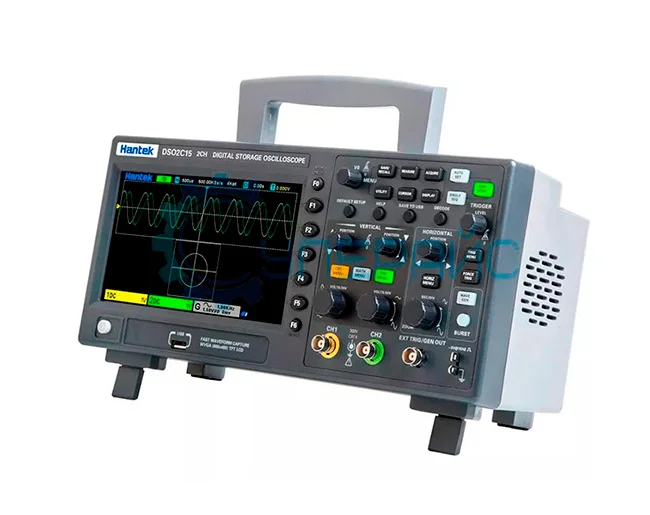

Цифровой запоминающий осциллограф (Digital Storage Oscilloscope, DSO) — простая и массовая разновидность. Он последовательно оцифровывает входной сигнал, сохраняет его и выводит на экран. Так как данные хранятся в памяти, их легко обрабатывать: анализировать, распечатывать, передавать на компьютер или другие устройства. Особенность DSO — он способен захватывать и выводить лишь однократно повторяющиеся события.
Подходящей сферой стало исследование ВЧ-сигналов с невысокой скоростью захвата или в режиме одиночного захвата. Как функциональный и универсальный аппарат, DSO решает большинство задач, которые возникают как у радиолюбителей, так и у профессионалов.

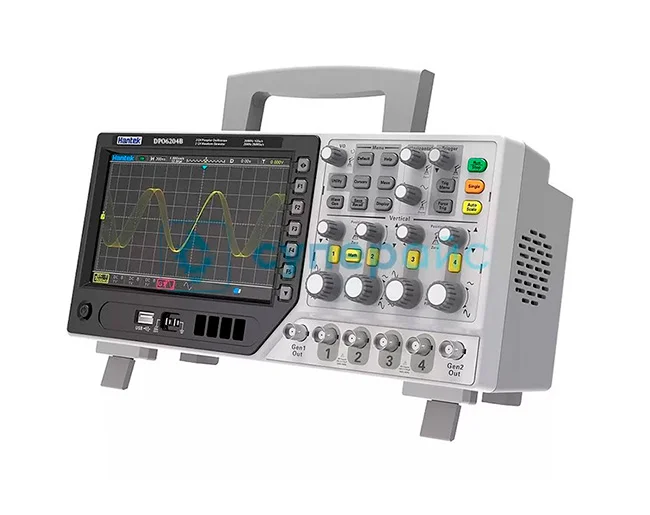

Цифровой люминофорный осциллограф (Digital Phosphor Oscilloscope, DPO) — более сложная разновидность электронного осциллоскопа. Тогда как обработка и отображение в DSO последовательны, DPO делает всё параллельно за счёт специализированной программируемой логической схемы (ПЛИС).
Система «цифрового люминофора» на основе ПЛИС умеет самостоятельно захватывать и выводить результат на экран с чрезвычайно высокой скоростью, а основной процессор занят обработкой. Такой подход повышает качество визуализации, позволяя помимо временны́х и амплитудных характеристик выводить на экран также распределение амплитуды во времени, имитируя послесвечения ЭЛТ и увеличение яркости свечения там, где электронный луч «пробежался» многократно. Это «роднит» DPO с его аналоговыми предшественниками, где вместо экрана осциллографическая электронно-лучевая трубка с люминофорным покрытием на основе фосфора.
Эти особенности наделяют DPO возможностями захвата и отображения, на порядок повышая вероятность обнаружения и измерения быстротекущих событий, таких как джиттер, глитч и разнообразных переходных процессов. К примеру, в телекоммуникационном оборудовании и линиях связи.

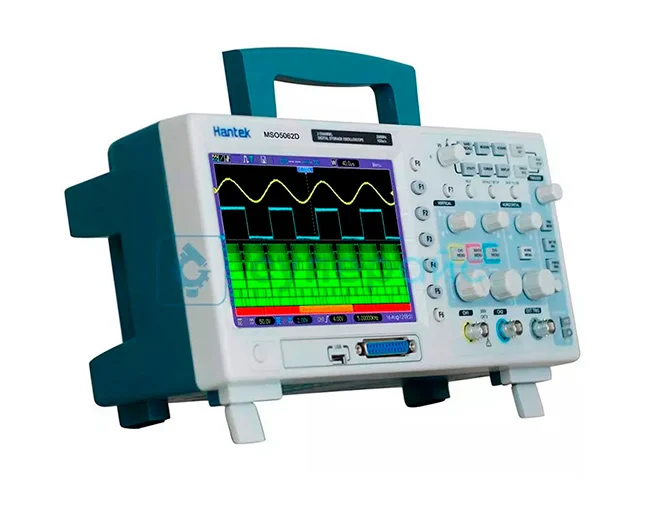

Осциллограф смешанных сигналов (Digital Mixed-signal Oscilloscope, MSO) расширяет функционал цифровых измерителей, добавляя к ним логический анализатор, анализатор протоколов передачи данных, а также обширные коммуникационные возможности. Всё это превращает его в мощный испытательный комплекс, способный одновременно работать с аналоговыми и цифровыми источниками, а также исследовать работу разных протоколов передачи данных с помощью одного устройства.
MSO — инструмент инженеров-электроников, которые смогут с ним проверять целостность передачи, и инженеров-программистов, умеющих анализировать содержимое. Даже недорогой MSO имеет 2 или 4 аналоговых канала, 16 и более цифровых, а также возможность анализа работы базовых протоколов передачи данных, таких как UART, CAN, I2C и многих других. Сфера MSO — профессиональная или любительская разработка аналого-цифровых электронных устройств.
Принцип работы осциллографа

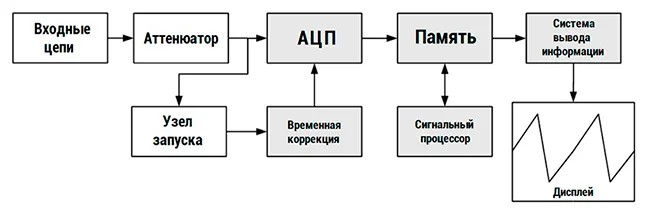

Входные цепи, образованные щупом, аттенюатор для ослабления сигнала и узел запуска для определения начала работы развёртки изображения практически без изменений «перекочевали» из конструкции аналоговых осциллоскопов. Эти узлы в большей мере определяют полосу пропускания.
Основное отличие аналоговых приборов от цифровых, как ни странно, в узлах цифровой обработки. Их задача — оцифровать вход, то есть из непрерывного аналогового превратить в дискретный цифровой. Выполняется это с помощью аналого-цифрового преобразователя (АЦП). Важнейшими характеристиками этого узла являются разрядность и частота дискретизации.
Разрядность характеризует АЦП тем, сколько дискретных значений он выдаёт в результате работы. А частота дискретизации — сколько выборок АЦП производит в единицу времени (как правило, в секунду). Узел временной коррекции предназначен для согласования работы узла запуска и аналого-цифрового преобразователя, требующего времени для работы. Данные с выхода АЦП записываются в память. Сигнальный процессор обрабатывает их из памяти, пока аналого-цифровой преобразователь «готовит» новую порцию. Далее они поступают в систему вывода информации, которая подготавливает их для отображения на дисплее и/или передаёт на компьютер для обработки.
Дискретизация
Поскольку дискретизация аналогового сигнала является сутью работы цифрового осциллографа, то рассмотрим это подробнее.

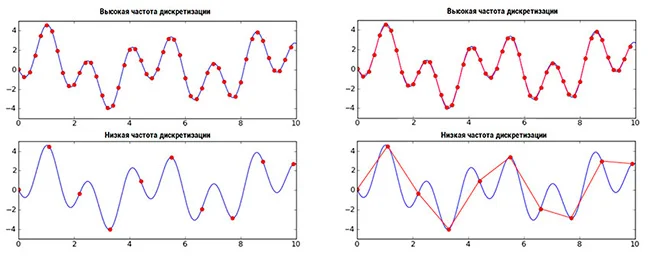

Дискретизация сродни «фотографированию» амплитуды через какие-то интервалы. Время, когда затвор нашего воображаемого фотоаппарата открыт, очень короткое, и предположим, что сигнал в этот период не меняется. На графиках в левой части изображения показаны снимки амплитуды: сверху видна более частая съёмка, снизу — более редкая.
На графиках в правой части изображения показана восстановленная форма по имеющимся снимкам. Хорошо видно, что частота снимков (частота дискретизации) в первом случае достаточна для почти достоверного восстановления формы сигнала, а во втором — недостаточна, поэтому восстановленная форма крайне искажена.
Приглядитесь и вы увидите, что восстановленный сигнал в правой нижней части рисунка имеет период приблизительно 6,5 единицы, тогда как у реального гораздо ниже.
Это приводит к эффекту наложения спектров, вызванного наличием в измеряемом сигнале частотных компонентов, частота которых превышает частоту дискретизации. Согласно теореме Котельникова (Найквиста—Шеннона), частота дискретизации нужна выше самой высокой частоты сигнала в два раза. Только тогда возможно (математически обоснованно) восстановление исходной формы. Но на практике трудно определить наивысшую частоту всех составляющих сложных дисгармоник. Таким образом оптимально увеличение частоты дискретизации в 5 и более раз относительно источника.
Основные характеристики осциллографа
Как у любых других измерителей, у осциллоскопов есть базовые характеристики, напрямую определяющие его функционал и применимость. Вот основные:
| Полоса пропускания |
Характеристика, часто отражённая в названии модели. Она определяет максимальную частоту сигнала, измеряемую с допустимой погрешностью. Формально это частота, на которой амплитуда входного сигнала уменьшается на 3 дБ (≈30%) относительно реального значения. Модель с полосой 100 МГц отобразит сигнал более высокой частоты, но его амплитуда будет занижена, а форма — искажена. Поэтому при выборе учитывают не «видимость» на экране, а точность измерений в рабочем диапазоне. Высокая полоса пропускания расширяет возможности, но сопровождается повышенной чувствительностью к шуму и меньшим динамическим диапазоном. У сверхвысокочастотных моделей (десятки гигагерц) допустимый входной диапазон около 1 В и меньше, но их стоимость значительно выше. Приборы с небольшой полосой пропускания дешевле и имеют неплохую точность в своём диапазоне, однако не подходят для измерения ВЧ-сигналов. Выбор определяется задачами: нужна полоса прибора, превышающая максимальную частоту исследуемых сигналов в 2–5 раз. |
| Эффективная разрядность | Разрядность аналого-цифрового преобразователя (АЦП) — количество дискретных значений, которые выдаёт АЦП на выходе в результате своей работы. К примеру, АЦП с разрядностью 8 бит способен выдать 256 дискретных значений (0÷255), поскольку 28=256. Очевидно, что более высокая разрядность делает аналого-цифровое преобразование точнее. Но на практике увеличение разрядности ограничено соотношением сигнал/шум входного сигнала. Из-за большой зашумлённости становится сложно различить два соседних уровня, то есть ухудшается разрешение. А реально достижимое разрешение описывается эффективной разрядностью, которая меньше «физической» разрядности АЦП. |
| Частота дискретизации | Она определяет количество выборок амплитуды сигнала в секунду. Измеряется в Мвыб/сек или Гвыб/сек. Частота дискретизации должна кратно превышать значение полосы пропускания: чем выше, тем качественнее измеритель зафиксирует одиночное событие. Важно заметить, что производители указывают частоту дискретизации только ДЛЯ ОДНОГО канала. При одновременной работе 2 или 4 каналов она будет разделена между ними, с соответствующим падением качества измерения кратковременных событий. |
| Количество каналов |
Параметр определяет, сколько входных сигналов прибор способен отображать одновременно. Раньше приборы были одноканальными, реже — двухканальными. Современные модели даже начального уровня обычно имеют четыре аналоговых канала, а MSO-осциллографы дополнительно оснащаются 16 и более цифровыми. Кажется, больше каналов — всегда лучше. Однако каналы используют общие аппаратные ресурсы: частоту дискретизации, объём памяти, вычислительную мощность. При одновременной работе нескольких входов эти ресурсы распределяются между ними, поэтому параметры измерения на каждом канале снижаются по сравнению с режимом одного активного входа. Выбор определяется задачами. Зачастую достаточно одного-двух. Если нужно анализировать быстропротекающие процессы сразу на нескольких входах, нужна модель с высокой частотой дискретизации и большим объёмом памяти, чтобы сохранить точность измерений при многоканальной работе. |
| Глубина памяти |
Глубина памяти определяет максимальное количество сохраняемых выборок амплитуды сигнала. Измеряется в тысячах/миллионах/миллиардах выборок (точек), что вкупе с частотой дискретизации позволит рассчитать максимальное время осциллограммы, которую аппарат сохранит в памяти. Некоторые производители «коварно» указывают этот параметр в единицах измерения объёма памяти, таких как килобайты или мегабайты, что вносит смуту, так как неясно, сколько объёма требуется для хранения одной выборки (точки). Так или иначе, глубина памяти — это параметр, который должен «следовать» за частотой дискретизации и количеством каналов, так как их повышение в два раза при прежней глубине приведёт к двукратному сокращению времени осциллограммы, что бывает критично. Но чем больше объём памяти, тем дальше информация записывается, обрабатывается и отображается. Это увеличивает риск, что в момент, когда процессор производит длительную обработку, может произойти кратковременное и единичное событие, которое прибор не увидит. |
| Тип события для запуска (синхронизации) |
Сегодня даже недорогие модели имеют огромный спектр доступных событий, опираясь на которые осциллограф производит запуск (синхронизацию). Это события спада или нарастания фронта импульса, ширины импульса, по характерным для некоторых видов сигналов паттернам (к примеру, видеосигнала) и другие. Более дорогие и специализированные модели могут выполнять запуск (синхронизацию) по специфическим последовательностям импульсов, имеющихся в протоколах передачи информации (UART, CAN, I2C и других). Определение таких последовательностей требует высокой вычислительной мощности, что удорожает оборудование. Ещё есть модели с возможностью ручной конфигурации таких последовательностей: она помогает в анализе нестандартных протоколов передачи данных и разнообразных сложных сигналов. |
| Вывод информации | Прошли те времена, когда экраны выполнялись на основе «тугих» монохромных жидкокристаллических дисплеев. Сегодня даже ультрабюджетные модели идут с цветными дисплеями высокого разрешения. Несмотря на цветность и высокую разрешающую способность, малогабаритные дисплеи могут иметь низкую информативность. Модели дороже обладают сенсорными дисплеями с большой диагональю, что помогает оперативно и детально исследовать результат измерения. Сенсорное управление техникой стало для нас «обыденным», и приборы с такими дисплеями чертовски удобны в работе. |
| Возможности коммуникации |
Только ультрабюджетные модели не имеют вообще никакой «связи с миром». Большинство популярных устройств подключаются к компьютеру по интерфейсу USB. По мере увеличения стоимости в распоряжении пользователя появляются новые коммуникации: RS-232, LAN, Wi-Fi, GPIB и множество других. Последний специально разрабатывался для подключения измерительного оборудования к компьютеру и между собой. Если потребуется интегрировать осциллограф в измерительный комплекс, то нужны модели с богатыми средствами коммуникации. Также нелишний порт DVI/HDMI или хотя бы устаревший, но всё ещё живой VGA для подключения внешнего монитора. Очень полезно для вывода и записи видеопотока. |
Измерительные возможности
Осциллоскоп применяют в разнообразных исследованиях, он помогает инженерам разрабатывать и ремонтировать электронные устройства. Причина — в функционале. Рассмотрим базовые измерительные возможности.
Измерение напряжения и силы тока
Помимо визуального наблюдения формы электросигнала, аппарат измеряет амплитуду и размах как с помощью вертикальных делений координатной сетки на экране, так и (что предпочтительнее) автоматически с помощью встроенных средств. Ещё большинство умеют автоматически вычислять действующее (среднеквадратичное) значение переменного напряжения, сохранять минимальное и максимальное значение и выполнять много других анализов.

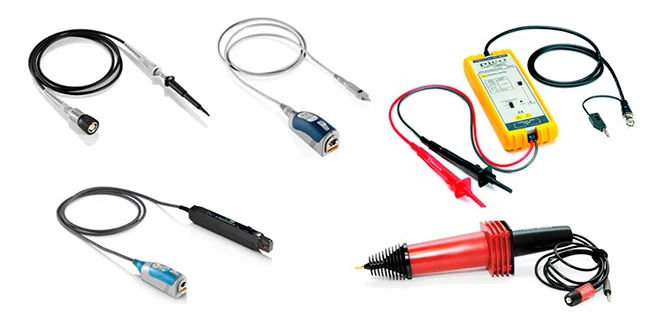

Многие виды исследований проводят, подключая пассивные щупы. Но высокоточное измерение сигналов высокой частоты сопряжено с рядом практических трудностей, вызванных большой ёмкостью и индуктивностью кабеля. Для них более уместным будет применение активных щупов, созданных для сверхмалых или высокочастотных напряжений.
Измерение высоких напряжений возможно с высоковольтными щупами с коэффициентом деления 100X, 1000X и более. Если нужно замерить напряжение между двумя точками цепи, ни одна из которых не имеет прямой связи с общим проводником, для подавления синфазных помех возможно применение дифференциальных щупов, обеспечивающих гальваническую развязку измерителя и измеряемой схемы.
Измерять силу тока прибором можно путём измерения падения напряжения на прецизионном резисторе известного сопротивления или же специальными токоизмерительными щупами, которые бывают как контактными, так и бесконтактными.
Измерение сдвига фазы

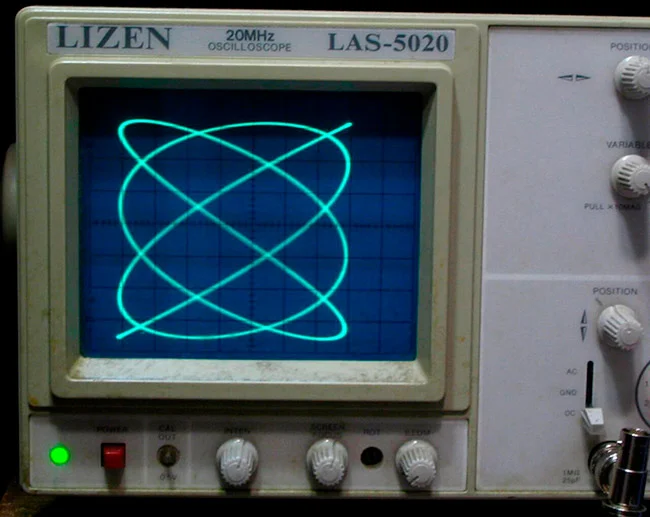

Чтобы легко и наглядно измерить сдвиг фазы, все осциллографы (даже самые «древние» аналоговые, на электронных вакуумных лампах) имеют помимо входа системы вертикального отклонения («вход Y») ещё и вход системы горизонтального отклонения («вход X»). При подключении источников, разность фаз между которыми требуется измерить, на экране будут возникать своеобразные геометрические фигуры, порой довольно замысловатые.
Называются эти фигуры «фигурами Лиссажу́», названными в честь французского математика Жюля Антуана Лиссажу, изучавшего математический аппарат гармонических колебаний. По форме этих фигур определяют разность амплитуд, фаз и частот двух входных сигналов
Измерение времени
Раз можно измерить амплитуду в конкретный момент, значит, измеряемо и время между двумя импульсами. Это делают, посмотрев на горизонтальные деления на координатной сетке, либо (что предпочтительнее) автоматически встроенными средствами. Особенно это важно для определения закономерностей следования импульсов, к примеру, периодических помех, для выявления их источника, а также для исследования работы протоколов передачи данных, как правило, требующих жёстких таймингов.
Измерения параметров импульса
Измерение времени нарастания импульса и его ширины важно при исследовании работы различных систем связи и линий передачи. Изменение этих параметров приводит к снижению скорости передачи данных, а также к полному отказу. Для большинства протоколов передачи данных стандарты, описывающие допустимые параметры, имеются в свободном доступе. Вы при необходимости можете замерять и сравнить результаты со стандартом для выявления причины сниженного качества передачи данных.
Анализ протоколов передачи данных
Оборудование средней и высокой цены имеет функционал, способный анализировать работу протоколов передачи данных для выявления ошибок как на электрическом, так и на информационном уровне. Часто приходится исследовать такие распространённые протоколы, как UART, SPI, I2C, CAN, LIN и другие. Встроенный функционал помогает быстро, но комплексно проверить работоспособность систем связи и дать «пищу для ума» инженерам-электроникам и инженерам-программистам.
Некоторые модели не умеют анализировать протоколы «на лету», но могут передавать данные для анализа на персональный компьютер с соответствующим ПО.
Математические операции

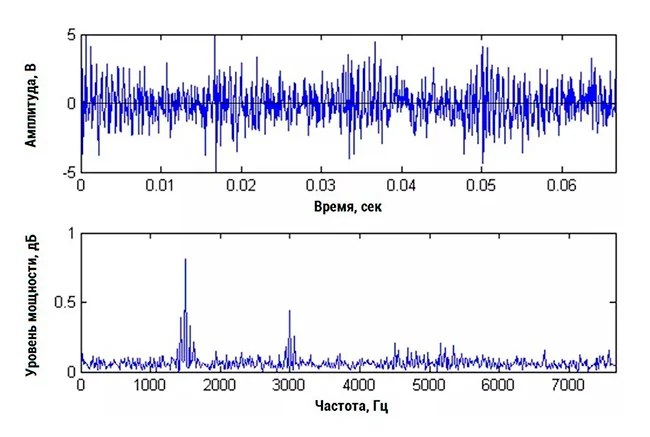

Востребованная операция, доступная почти на любом цифровом осциллографе, — быстрое преобразование Фурье (БПФ). Оно раскладывает входной сигнал на частотные составляющие. Полученный спектр очень пригоден для анализа. БПФ пользуются разработчики и наладчики высокочастотного оборудования и линий передачи ВЧ-сигналов.
Хоть и менее востребовано для рядового пользователя, но всё же возможно сложение, вычитание, умножение и деление двух сигналов с отображением результирующего, а также формирование подборок статистических данных, которые потребуются при долгосрочных измерениях, присущих научно-исследовательской деятельности.
Практические советы по работе
Чтобы делать высокоточные измерения, учтите следующее:
- Желательно, чтобы прибор имел полосу пропускания в пять раз шире, чем максимальная частота измеряемого сигнала. Только тогда доступна точность, максимально достижимая для конкретного осциллографа.
- Измерение времени в цифровых моделях не абсолютно, а только относительно. Начало импульса на экране может не совпадать с физическим началом из-за задержки работы. Величина задержки у недорогих моделей бывает немаленькой и непредсказуемой. Но измерение времени между двумя импульсами возможно с высокой точностью даже с недорогими измерителями.
- Модели, получающие питание от сети, измеряют напряжение относительно заземляющего проводника, который электрически соединяется с общим проводником щупов. Всегда держите это в голове и не пытайтесь подключить «крокодил» щупа к точкам с высоким потенциалом относительно земли, где присутствует плавающий нестабильный потенциал или где вероятно наличие сильных шумов и помех.
- Если измеряете напряжение и время, сделайте так, чтобы осциллограмма занимала как можно больше места на экране и по вертикали и по горизонтали, чтобы получить наилучшее разрешение и точность.
- Щупы становятся частью измеряемой ими схемы и таким образом нагружают схему, особенно на высоких частотах. Учитывайте характеристики щупов при работе с ВЧ-сигналами и, если возможно, используйте активные щупы.
- Некалиброванный щуп может сильно исказить форму импульса. Периодически калибруйте щупы.
- Учитывайте максимальное рабочее напряжение щупа. Превышение этого параметра внесёт погрешность в измерение как минимум, так и приведёт к повреждению щупа как максимум. Особенно у активных щупов.
- Никогда не подключайте общий провод щупа ни к чему, кроме точки, имеющей потенциал земли.

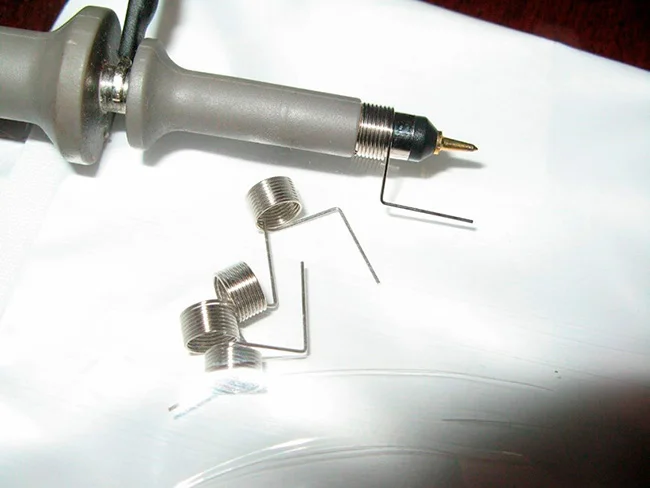

- Не используйте общий провод на щупе («крокодил») на частотах выше 100 МГц.

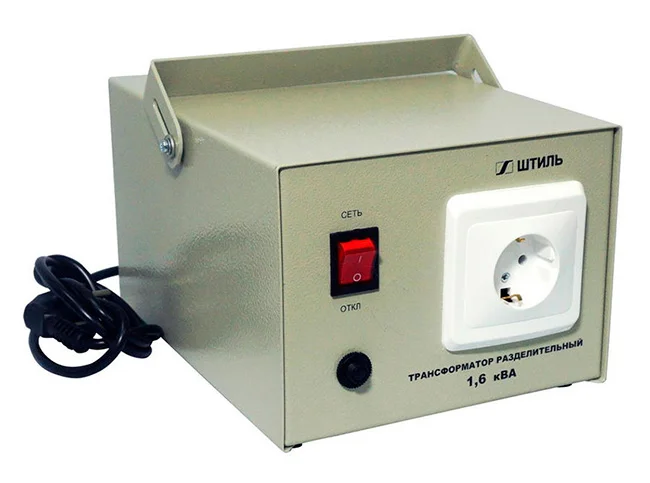

- Даже при использовании изолирующего трансформатора для питания не подключайте общий проводник щупов к точкам с высоким потенциалом относительно земли. Используйте для таких измерений дифференциальные щупы.
- Изучите инструкцию к вашему прибору, чтобы выявить все настройки, которые так или иначе влияют на точность.
- Каждый раз, когда берёте в руки щуп, проверяйте положение переключателя аттенюатора и аналогичного переключателя в настройках.
- Проверяйте надёжность соединения байонетных разъёмов осциллографа и щупа. Плохой контакт — причина «странных эффектов».
- Шум невозможно отличить от сигнала, если их спектры близки. Боритесь с электромагнитными помехами на всех этапах.
- Если сигнал в измеряемую схему подаётся с помощью генератора, то соедините его кабелем, по которому осциллограф получит синхронизацию, а не станет выделять его из измеряемого.
- Учитывайте значения погрешностей, указанные производителем. Не делайте прецизионные измерения на приборах, которые для этого не предназначены.
- Чтобы работа была не только продуктивна, но и безопасна, соблюдайте правила:
- Не подключайте оборудование к высокому напряжению без необходимости. Не снимайте защитные кожухи и крышки. Физически отключайте оборудование при выполнении любой коммутации. Разряжайте высоковольтные конденсаторы после отключения питания.
- Если возможно, ознакомьтесь с исследуемой схемой и расположением точек высокого напряжения. Однако помните, что оно возникает в неожиданных точках неисправной схемы.
- Используйте электроизоляционный коврик, работая с высоким напряжением. Рабочий стол и стул нужны из электроизоляционных материалов: дерева, пластмассы и т. п.
- При измерении точек высокого напряжения одну руку держите за спиной. Так вы снизите риск прохождения высоковольтного разряда между двумя руками через область сердца.
- Не прикасайтесь к металлическим частям щупа при измерении. Даже если это общий проводник.
- Даже отключённое выключателем, но подключённое к сети оборудование считается «под напряжением».
- У части винтажной и современной аппаратуры нет трансформатора, гальванически отделяющего её схему от питающей сети. Шасси и внутренние элементы бывают под потенциалом сети и требуют внимательности при обращении с ними.
- Никогда не работайте одни. Рядом нужен кто-то, кто окажет помощь. Рекомендуется обучиться оказанию первой помощи при сердечно-лёгочной реанимации.
- Если возможно, используйте защищённые коаксиальные кабели BNC с хорошей изоляцией, в том числе и на разъёмах. На разъёмах BNC возникает опасный для жизни высокий потенциал, особенно при дифференциальных измерениях.

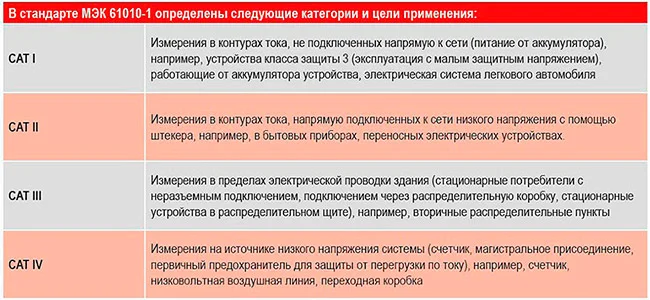

- Узнайте категорию электрической безопасности ваших щупов и осциллографа.
- Следите за чистотой рабочей среды и не работайте с высоким напряжением в помещениях с повышенной влажностью или запылённостью.
- Оберегайте оборудование от вредных факторов: повышенной или пониженной температуры, влажности, электромагнитных полей и т. п.
В советской киноленте «Волга-Волга» один из персонажей — водовоз — поёт песню, где есть слова «...и, выходит, без воды — и ни туды, и ни сюды...». Действительно, каждому «не куды» без воды, пищи и воздуха. Если вы занимаетесь электроникой на профессиональном или любительском уровне, то без осциллографа просто «не жить». Прибор очень функционален, интересен и должен быть у каждого, кто «дружит с паяльником».
