Как выбрать лазерный дальномер

Руководство по выбору лазерного дальномера от Суперайс

Навыками определения расстояния «на глазок» владеют многие. Мы можем примерно оценить расстояние до различных объектов, анализируя и сопоставляя визуально информацию о размере объекта, расстоянии до известных нам объектов. Однако определить расстояние с точностью до 1 метра могут единицы и то в пределах 10-30 метров.

Если нам нужны точные значения при больших расстояниях без измерительных приборов нам не обойтись. Использование линеек и рулеток – хорошо при малых измерениях. Если необходимо выполнить замеры на расстояния свыше 10-30 метров или этих измерений требуется выполнить много, то выбирают лазерные дальномеры.

Время чтения: 11 минут

Как выбрать лазерный дальномер?

Важное в статье:


Современные дальномеры используют лазерный луч для определения расстояния.

Они могут иметь импульсный или фазовый принцип работы. Это на прямую влияет на скорость, точность, дальность измерений прибором.

В зависимости от области применения, устройства могут иметь расширенный функционал, позволяющий выполнять расчеты углов, высоты, площади и другие.

Дальномеры бывают двух видов: строительные и туристические.

Они различаются дальностью, точностью и функционалом.

Лазерные рулетки, используемые для охоты, характеризуются большой дальностью – от 500 метров и не высокой точностью – в пределах 1 метра.

Строительные дальномеры же – наоборот. Отличаются высокой точностью – 0,5-1,5 мм, не большой дальностью – до 200 м.

Дальномеры для охоты и туризма

У данной категории приборов дальность может достигать 2000 метров. Обычно этого достаточно для большинства измерений при корректировке стрельбы или ориентирования на местности. Точности в 1 метр также достаточно.

Давайте посмотрим на дополнительный функционал и для каких целей он применяется.

Применение лазерного дальномера для охоты и туризма

Применение лазерного дальномера для охоты и туризма

Оптическое увеличение


Для облегчения прицеливания дальномеры изготавливаются в виде монокулярного бинокля. Они имеют небольшое оптическое увеличение, обычно не превышающее 10 крат. Это позволяет эффективно отслеживать движущиеся цели.

Также, для удобства, в окуляр выводится измеряемая информация.

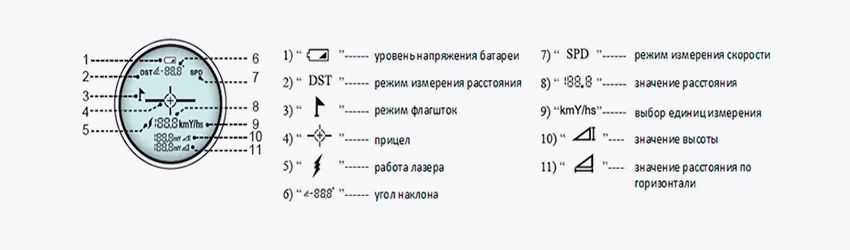

Окуляр лазерного дальномера

Окуляр лазерного дальномера

Функция постоянного измерения расстояния


Обычно измерение расстояния осуществляется после нажатия на кнопку, но это не удобно при активном отслеживании на местности или слежении за движущимся объектом. Поэтому часто приборы имеют функцию непрерывного измерения.

В этом режиме устройство постоянно посылает сигналы, производит вычисление расстояния.

Функция флагшток


В этом режиме рулетка производит измерение до ближайшей одиночной цели, игнорируя дальние объекты. Эта функция полезна при определении расстояний до отдельно стоящих деревьев, опор, иных подобных объектов.

Стоит отметить, что при измерении в этом режиме между объектом и дальномером не должно быть никаких иных препятствий.

Определение одиночного объекта дальности лазерным дальномером

Определение одиночного объекта дальности лазерным дальномером

Функция измерения угла и высоты


Дальномеры имеющие в своей конструкции акселерометр могут измерять вертикальные углы и высоту объектов. Эти функции удобны при ориентировании на местности, корректировании стрельбы в холмистой, горной местности.

Измерение скорости


Практически все туристические дальномеры снабжены данной функцией.

Прибор позволяет опередить скорость движущихся объектов с погрешностью в 5 км/ч.

Наличие данной функции полезно при определении скорости перемещения птиц, животных, транспорта.

Определение скорости движущихся объектов лазерным дальномером

Определение скорости движущихся объектов лазерным дальномером

Функция туман


Некоторые устройства имеют функцию «туман». Так как частицы воды в воздухе ослабляют сигнал лазера, то это приводит к увеличению погрешности.

В этом режиме дальномер производит несколько повышающих точность измерений, на основе анализа которых рассчитывается расстояние.

При этом, в режиме «туман» наибольшая точность будет при измерениях на расстояниях более 30 метров.

Штатив


Дальномеры снабжены стандартным ¼’’ разъемом под штатив. Это позволяет использовать его для топографической съемки или стационарной установки при высокоточной стрельбе. Использование штатива позволяет точнее нацелить прибор на дальние цели, нивелировать физиологический тремор рук.

Питание


Все приборы имеют автономное питание. Это либо литиевый аккумулятор, либо батарейки.

Тип питания выбирается исходя из доступности источника заряда.

При автомобильных путешествиях и коротких походах подойдут дальномеры на аккумуляторах. Их несложно будет зарядить от бортовых зарядных устройств.

Однако при длительных пеших путешествиях или охоте рассматривают рулетки со слотом под батарейки. Основное их достоинство - возможность использования как батареек, так аккумуляторов соответствующего форм-фактора.

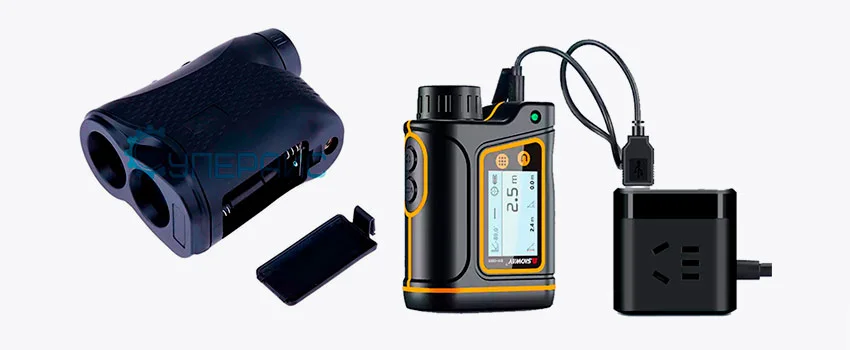

Дальномеры с отсеком для батареек и со встроенным аккумулятором

Дальномеры с отсеком для батареек и со встроенным аккумулятором

ТОП дальномеров для охоты и туризма


Давайте взглянем на ТОП-5 устройств, используемых в туризме и при охоте от нашей компании:

Наименование Дальность измерения, м Оптическое увеличение, крат Непрерывное измерение Функция флагшток Функция туман Измерения скорости, км/ч Измерение углов и высоты Измерение площади и объема Число хранимых измерений, шт LCD дисплей Питание
EDKORS CS600 600 ± 1 6x да да да до 300 ± 5 км/ч - - - - 2 х AAA
SNDWAY SW-600A 600 ± 1 6x да да - до 300 ± 5 км/ч да - - - Li-Ion 750 мАч
EDKORS CS1000 1000 ± 1 6x да да да до 300 ± 5 км/ч - - - - 2 х AAA
SNDWAY SW-1000A 1000 ± 1 6x да да - до 300 ± 5 км/ч да - - - Li-Ion 750 мАч
SNDWAY SW-800B 800 ± 1 6x да да - до 300 ± 5 км/ч да да 30 да Li-Ion 750 мАч

У каждого производителя могут быть реализованы собственные специфические функции как, например: работа в тумане, наличие LCD дисплея или компенсация высоты.

Поэтому при выборе лазерной рулетки, в первую очередь учитывают дальность, дополнительный функционал.

Например, EDKORS CS600 подойдет для пеших путешествий, простейшего ориентирования на местности.

При охоте на равнинной болотистой местности или утренней охоте, например на водоплавающую дичь, будет полезен EDKORS CS1000. Функция «туман» даст более высокую точность, в соответствующих условиях.

При необходимости эффективного ориентирования на местности, построения маршрутов, составления карт или определения поправок при стрельбе рассматривают SNDWAY SW-800B.

Строительные дальномеры

В отличие от туристических, этот класс не имеет оптики, через которую пользователь нацеливается на объект. Так как измеряемые ими расстояния не превышают 200 метров, то прицеливание реализовано путем наведения лазерного луча на цель. При этом используют лазер, излучающий в красной области оптического диапазона – от 630 до 670 нм.

Дальномеры, используемые в строительных работах, требуют высокой точности. У большинства устройств она находится в пределах – 0,5-1,5 мм.

Давайте посмотрим на возможности лазерных рулеток.

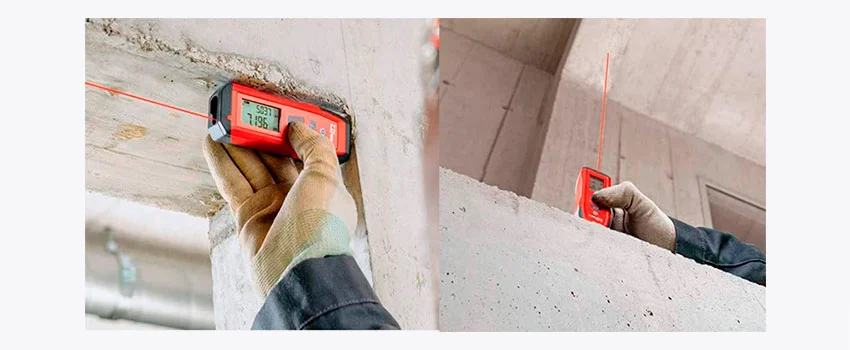

Дальномеры для строительства

Дальномеры для строительства

Число точек отсчета


Большинство приборов имеет две точки отсчета: от переднего и заднего края.

Однако часто этого недостаточно. Иногда требуется выполнить измерения со штатива или из трудно доступных мест.

Наличие в дальномере разъема для установки на штатив добавляет еще одну дополнительную точку отсчета. Часто это середина прибора.

Четвертую точку отсчета дает откидная скоба, располагаемая в задней части прибора. Её наличие позволяет определять расстояния от труднодоступных мест, углов, например.

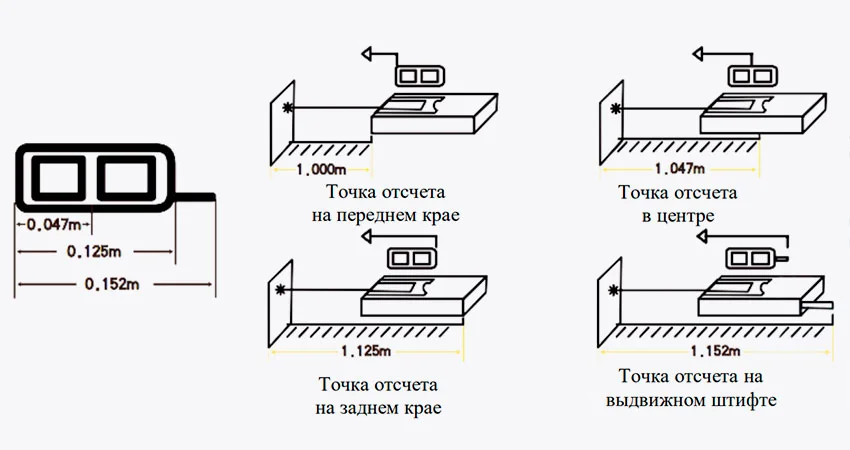

Четыре точки отсчета

Четыре точки отсчета

Измерение объема и площади


Вычисление площади и объёма осуществляется последовательным измерением сторон помещения. При этом результаты всех сделанных замеров остаются на экране.

Расчет площади пригодится, например, при измерении стен для оклейки обоями или измерении пола для расчета площади напольного покрытия.

Изменение объема будет полезно при подборе производительности средств вентиляции и кондиционирования.

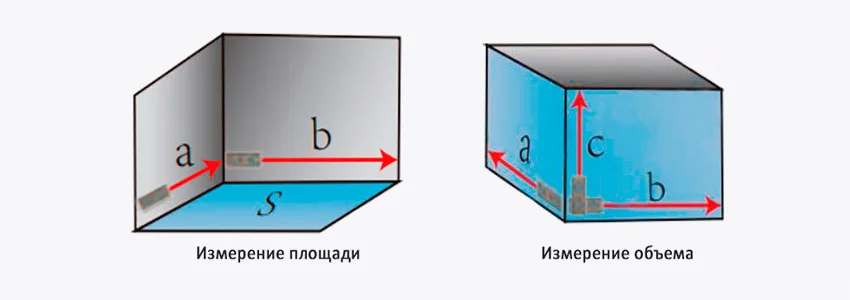

Измерение площади и объема

Измерение площади и объема

Сложение и вычитание объемов и площадей


Сложение и вычитание может пригодиться при определении габаритов помещений с выступами или при расчёте общей площади или объема здания.

Измерение расстояний по теореме Пифагора


Если из-за наличия каких-либо препятствий или архитектурных особенностей объекта нет возможности выполнить измерение напрямую, в таком случае применяют косвенный метод расчета - теорему Пифагора.

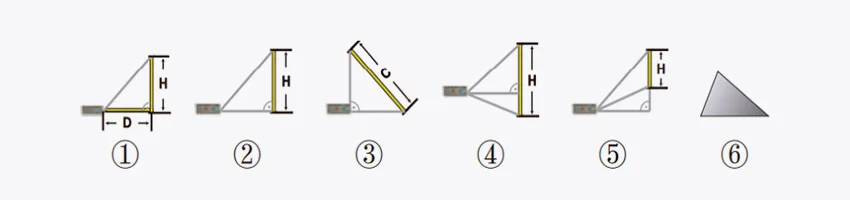

Методы расчёта расстояний по теореме Пифагора

Методы расчёта расстояний по теореме Пифагора

Методы расчёта:
  • Измерение гипотенузы и угла наклона для определения катетов;
  • Измерение гипотенузы и основания для определения бокового катета;
  • Измерение двух катетов для определения гипотенузы;
  • Измерение двух сторон и высоты треугольника для определения основания;
  • Измерение гипотенузы, вспомогательной линии и основания для косвенного определения отрезка бокового катета;
  • Измерение трех сторон неравностороннего треугольника для определения площади.

Функция разметки


Часто возникает необходимость разметки поверхностей на участки равной длинны. Поэтому в лазерных рулетках реализуется функция разметки.

С ее помощью пользователь может выполнить предварительную разметку с заданным шагом.

Такая функция полезна при разметке под обои, обшивку поверхностей панелями или плитами.

Определение максимумов и минимумов


Данная функция пригодится при измерении расстояний до протяжённых объектов, внутренних, внешних углов или кратчайших расстояний до криволинейных поверхностей.

В этом режиме прибор выполняет несколько данных, выдаёт максимальное или минимальное значение измеренного расстояния.

Функция определения максимумов и минимумов

Функция определения максимумов и минимумов

Измерение угла наклона и инклинометр


Некоторые дальномеры снабжены инклинометром. Это устройство позволяет определять углы наклона. Его наличие позволяет определять размеры объектов на основе измеренного угла наклона прибора.

Пузырьковый уровень


Наличие пузырькового уровня позволяет выровнять положение лазерной рулетки, на поверхности или штативе.

В приборах, оснащенных инклинометром реализована функция электронного уровня. Он имитирует работу реального ватерпаса, обладает высокой точностью.

Реализация пузырькового и электронного уровня в дальномере

Реализация пузырькового и электронного уровня в дальномере

Вспомогательная камера


При ярком солнечном свете использование лазера для измерения может быть затруднительно. Его можно просто не разглядеть. На этот случай в некоторые приборы встраивается видеокамера. При ее помощи пользователь может проводить измерения ориентируясь на видео выводимое на дисплей. На нем же отображается метка лазера и измеренное расстояние.

Память, USB, Bluetooth


Все приборы могут «запоминать» данные. Часто память приборов не превышает 20-30 измерений. Но этого может быть недостаточно при большом объеме замеров. В таком случае выбирают рулетки с большим объемом встроенной памяти.

Для того чтобы использовать замеры в дальнейших расчетах, моделировании, лазерные рулетки комплектуются USB-выходом, Bluetooth-модулем. Эта функция позволяет сохранять данные на ноутбук или мобильный телефон используя соответствующее приложение.

Мобильное приложение - LDM Studio

Мобильное приложение - LDM Studio

Источник питания


Как правило строительные дальномеры не комплектуются встроенными аккумуляторами. В первую очередь это связано с тем, что на строительных объектах нечасто присутствует возможность зарядить прибор. Чаще всего устройства имеют слот на 2 или 3 батарейки формата ААА.

ТОП строительных дальномеров


Сравним наиболее популярные строительные дальномеры.

Наименование Дальность измерения, м Точность измерения, мм Число точек отсчета, шт Длина волны лазера, нм Встроенная память, изм Функция измерения площади и объема Функция сложения и вычитания Измерение расстояний по теореме Пифагора Измерение максимумов и минимумов Наличие инклинометра USB-выход Питание
Vchon H-40 40 1,5 2 630 - 660 20 да да да да нет нет 2 х AAA
SNDWAY SW-M50 50 1,5 2 635 30 да да да да нет нет 2 х AAA
Lomvum LV56 40 1 2 630 - 670 20 да да да да нет нет 2 х AAA
SNDWAY SW-M100A 100 1,5 2 635 30 да да да да нет заряд 850 мА/ч
SNDWAY SW-S70 70 1,5 4 635 100 да да да да да заряд + данные 3 х 1.2 В, 800 мА/ч

Мы видим, что решающим, при подборе строительного дальномера - дальность и дополнительный функционал.

Для не частых измерений в жилых, офисных помещениях вполне может быть достаточно прибора с минимальным функционалом, например SNDWAY SW-M50.

Однако для замерщиков или необходимости измерений объектов сложной формы подходит SNDWAY SW-S70 с 4 точками отсчета, памятью на 100 измерений, встроенным инклинометром, возможностью переноса данных на телефон или компьютер.


Больше строительных дальномеров и дальномеров для охоты с большим функционалом и возможностями, вы можете выбрать в нашем каталоге.
