Автоматизация производства стала составной частью современности. Автоматизированные системы управления (АСУ) помогают оптимизировать работу предприятий, повысить продуктивность производства и сократить затраты. В условиях глобальной конкуренции именно такие системы становятся первостепенным фактором успеха компаний.
В этой статье будут подробно рассмотрены промышленные модули ввода-вывода и их роль в АСУ. Мы обсудим их различные типы, характеристики и протоколы связи. Предоставим практические рекомендации по выбору и использованию для профессиональных нужд. После прочтения этой статьи вы узнаете про фундаментальные функции и преимущества блоков обмена, типы МВВ и их характеристики, критерии выбора, а также рекомендации по использованию и подключению.
Время чтения: 19 минут
Роль в автоматизации и в системах управления
Особую роль играют АСУ в труднодоступных местах, где человеческий труд либо невозможен, либо сопряжён с большими рисками. Это шахты, буровые установки, атомные электростанции и другие объекты повышенной опасности. Здесь автоматика становится осознанной необходимостью. Она обеспечивает:
- Передачу данных: преобразование аналоговых и цифровых сигналов от регистраторов, переключателей и других элементов в форму, которую может обрабатывать контроллер.
- Управление периферией: перевод цифровых кодов контроллера в управляющие сигналы для исполнительных механизмов, индикаторов и других устройств вывода.
- Изоляцию: защиту контроллера и других чувствительных компонентов от электрических помех и перенапряжений, которые могут возникать в окружающей среде.
За счёт этих качеств автоматизированные системы используются в различных областях, например:
- Управление технологическим оборудованием и процессами (АСУ ТП). Например, в кондиционировании и теплоснабжении, водоснабжении и канализации, пожаротушении и пожарной сигнализации и т. п.
- Автоматизация удалённых производственных линий.
- Комплексы информационного обмена в АСУ ТП.
- Лифты, эскалаторы, железная дорога и суда, авиация. Там, где нужно управлять электродвигателями, освещением, различными клапанами и приводами. Где требуется измерять температуру, влажность и давление, а также скорость, расход, концентрацию и другие параметры.
Центральное место в любой АСУ занимают программируемые модули ввода-вывода (МВВ, IO блоки, коммуникационные аппараты, блоки обмена). Эти устройства обеспечивают связь между физическим миром и управляющей системой. Они преобразуют сигналы от датчиков в понятные для программируемого логического контроллера (ПЛК) данные и наоборот, превращают управляющие коды в команды для исполнительных механизмов.
Поиск надёжных модулей ввода-вывода зачастую бывает непростой задачей. Здесь имеется ряд проблем:
- Разнообразие: есть много типов МВВ, у каждого из которых свои конкретные характеристики и протоколы связи.
- Безотказность и долговечность: способность выдерживать суровые условия промышленной среды, включая вибрацию, перепады температуры и электромагнитные помехи.
- Совместимость: должна обеспечиваться работа с контроллерами и другими элементами.
Эти факторы непосредственно влияют на продуктивность всей АСУ. Недочёты ведут к сбоям, снижению производительности и даже аварийным состояниям.
Что такое модули ввода-вывода?
МВВ — это обменный блок, который преобразует сигналы для связи периферийной аппаратуры с ПЛК. Например, получает значения температуры от сенсора и передаёт эту информацию в СУ, которая затем принимает решение об изменении рабочего режима, и посылает команды на управление исполнительными механизмами.
На практике такие IO-блоки используются в большинстве отраслей, где требуется промышленная автоматизация процессов. С их помощью создают высокотехнологичные СУ, минимизируя участие человека в производстве.
Они обрабатывают следующие типы сигналов:
- Непрерывные используются для передачи информации о физических величинах, таких как температура, давление или уровень жидкости. У них повышенные точность и чувствительность, что позволяет детально отслеживать изменения в процессах.
- Дискретные принимают два состояния — включено или выключено (логические уровни 0 и 1). Часто используются для контроля состояния оборудования, таком как переключение реле, включение и выключение насосов или других механизмов.
Например, на пищевом предприятии на линии розлива напитков установлены детекторы уровня жидкости, температуры и давления. IO-аппаратура собирает информацию и передаёт её в СУ. Система анализирует полученное и принимает решения о необходимости корректировки процесса розлива: например, если уровень жидкости слишком снизился, подаётся команда насосу увеличить подачу воды.
Другой пример — металлургия. Здесь они используются для сбора данных с термодатчиков и тензодатчиков в печах, и для управления вентиляторами и другими исполнительными механизмами. Это даёт надёжность и минимизирует риски аварийных случаев.
Таким образом, модули ввода-вывода критически необходимы для систем автоматизации. Они организуют надёжное взаимодействие между управляющей аппаратурой и оборудованием, позволяя создавать продуктивные и безопасные производства.
Основные функции и преимущества модулей ввода-вывода
Главная задача у приборов этой группы — это обеспечение связи контроллеров с датчиками и исполнительными механизмами в автоматизации. В этом разделе рассмотрим преимущества, которые делают эти аппараты незаменимыми в АСУ.
Гибкость настроек оборудования
В чём она заключается:
- Программируемые входы и выходы: выбор сигналов (аналоговые, цифровые, релейные) соответственно задачам.
- Конфигурируемые параметры: скорость передачи данных, диапазоны измерений и пороговые значения.
- Поддержка протоколов связи: взаимодействие с промышленными протоколами связи и телеметрии, что облегчает интеграцию в действующие АСУ.
Гибкость обеспечивает оперативную адаптацию электросистемы под изменяющиеся условия и требования, что важно для развивающегося предприятия.
Пример: Блок обмена можно настроить на работу с аналоговыми сигналами в диапазоне от 0 до 10 В или с цифровыми вида «сухой контакт». Поэтому его можно использовать с разнотипными датчиками и исполнительными механизмами без необходимости замены.
Упрощение интеграции компонентов системы
Это обеспечивается:
- Стандартизированными интерфейсами: применяются международные стандарты, что облегчает подключение к разноплановым устройствам.
- Совместимостью с многочисленными производителями: возможность работы с оборудованием большей части вендоров, что исключает зависимость от одного поставщика.
- Поддержкой модульной архитектуры: добавление или замена коммутационного узла без необходимости полной переработки полного комплекса.
Упрощённая интеграция способствует снижению затрат и времени на проектирование и монтаж.
Пример: Аппарат с поддержкой Modbus RTU легко интегрируется в уже созданную структуру АСУ, так как этот протокол массово используется в промышленности и поддерживается большей части устройств.
Масштабируемость и гибкость в настройке АСУ
Главные моменты:
- Подключение новых узлов: оперативное добавление коммутационных блоков допускает расширение электросистемы без серьёзных затрат.
- Поддержка конфигураций: комбинации аналоговых, цифровых, релейных видов в одной структуре.
- Адаптация под растущие потребности: лёгкая модификация под новые производственные задачи или увеличенные объёмы данных.
Масштабируемость предоставляет предприятиям продуктивное управление ресурсами и оптимизировать производство.
Пример: если производство расширяется и требуется добавить датчики или исполнительные механизмы, достаточно поставить новые блоки обмена и подключить их к сети. Это сокращает время и затраты на модернизацию автоматизированного комплекса.
Надёжность и защита от внешних факторов
Главные направления:
- Защита от электромагнитных помех: оснащение фильтрами и экранированием, что минимизирует стороннее влияние на электросистемы.
- Устойчивость к внешним условиям: защита от пыли, влаги и экстремальных температур, что способствует их использованию в сложных производственных условиях.
- Долговечность и безотказность компонентов: использование сертифицированных материалов и технологий сборки для увеличения срока службы.
Это приводит минимизации вероятности сбоев и усилению доступности АСУ.
Пример: МВВ выполняют в защищённом корпусе IP67 для защиты от пыли и влаги. Ещё применяют встроенные фильтры для подавления электромагнитных помех, что чрезвычайно важно в условиях высоковольтных линий и электродвигателей повышенной мощности.
Таким образом, коммутационные аппараты располагают рядом основополагающих функций и преимуществ, которые делают их необходимыми элементами в автоматизированных комплексах. Они помогают создавать надёжные и производительные АСУ, способные сохранять работоспособность в самых тяжёлых условиях.
Типы модулей ввода-вывода и их характеристики
В этом разделе рассмотрены главные типы блоков обмена, их свойства и особенности.

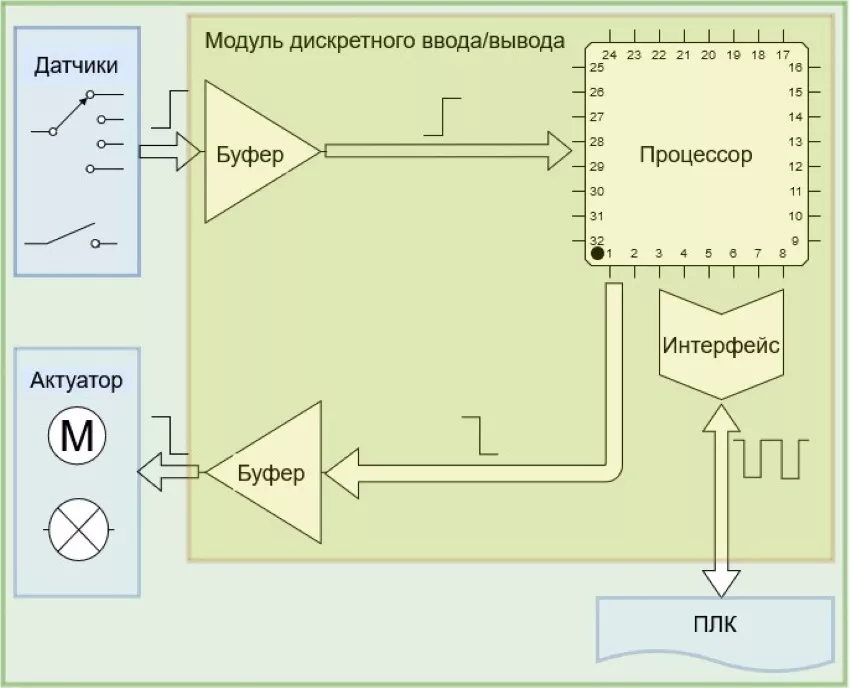

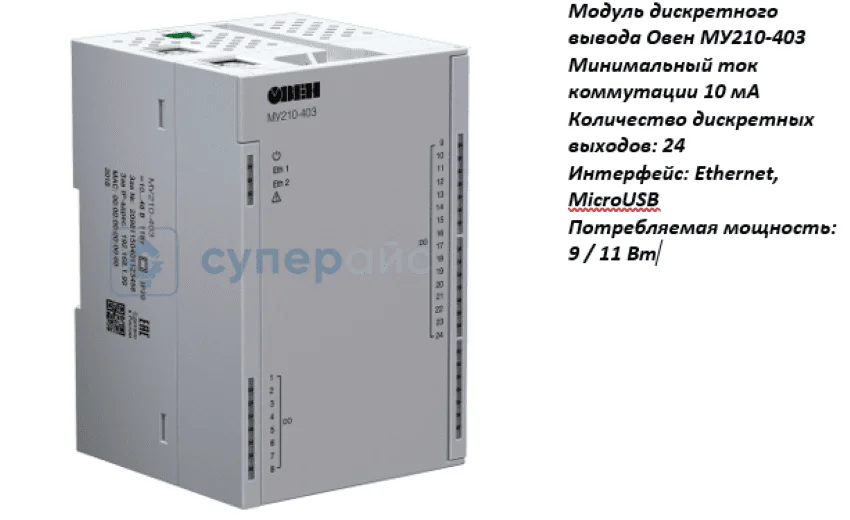

Модули дискретного ввода-вывода
Используют сигналы с двумя состояниями: включено («1») или выключено («0»). Эти аппараты часто применяются для соединения с кнопками, реле, концевиками и другими механизмами, работающими в бинарной логике.
Характеристики IO-блоков этого типа:
- Количество каналов: чаще от 8 до 32 входов и выходов.
- Напряжение питания: как низковольтное (обычно 24 В), так и высоковольтное (до 220 В).
- Изоляция: гальваническая или оптическая между каналами и контроллером.
- Скорость опроса: центральная характеристика, определяющая, насколько быстро аппарат может обрабатывать изменения сигналов.
Пример использования: дискретные МВВ массово используются для управления освещением, сигнализацией и в конвейерных линиях для контроля наличия предметов на ленте.

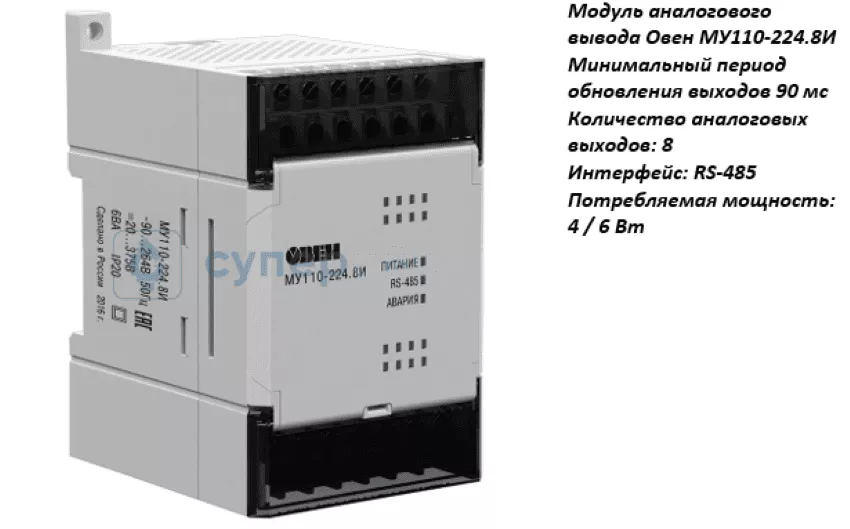

Модули аналогового ввода-вывода
Предназначены для обработки непрерывных сигналов, значения которых определяются заданным диапазоном. Их подключают к сенсорам температуры, давления, уровня и другим таким приборам.
Характеристики:
- Разрешение: определяет количество уровней сигнала, которое может различить аппарат. Чем выше, тем точнее измерения.
- Диапазон измеряемых величин: напряжение от 0 до 10 В или ток от 4 до 20 мА.
- Частота обновления: показывает, сколько раз в секунду происходит обновление информации о состоянии входного сигнала.
- Шумоподавление: оснащение фильтрами для снижения влияния шумов на результаты измерений.
Пример использования: аналоговые МВВ находят применение в приборах регулирования температуры, давления, уровня жидкости и в задачах мониторинга производственных параметров.
Универсальные модули: комбинация аналоговых и цифровых интерфейсов
Объединяют функции дискретных и непрерывных аппаратов в одном устройстве. Это сокращает количество используемых IO-блоков и упрощает архитектуру проекта.
Характеристики:
- Гибкость конфигурации: настройка каждого канала под конкретный вид сигнала (дискретный или непрерывный).
- Совместимость: поддержка промышленных протоколов связи, таких как Modbus, CAN, Profibus, Ethernet/IP, CAN и др.
- Интеграция с управляющими комплексами: лёгкое подключение к разнородным контроллерам ПЛК.
Пример использования: универсальные МВВ востребованы в сложных АСУ, где необходимо одновременно управлять разнотипными сигналами и иметь гибкие настройки.
При выборе IO-аппаратуры важно учитывать специфику задач, которые нужно решить. Дискретные блоки подойдут для простых задач, в то время как непрерывные для прецизионных измерений. Универсальные предлагают гибкость и возможность интеграции разнотипных сигналов, что делает их предпочтительными для сложных автоматизированных комплексов.
Критерии выбора модулей ввода-вывода с примерами
Вот основополагающие характеристики, которые нужно учитывать:
- Число каналов: количество входов и выходов непосредственно влияет на то, сколько устройств можно подключить к управляющему комплексу. Чем больше каналов, тем более гибкой будет электросистема, но и цена таких аппаратов выше.
- Диапазон входных-выходных сигналов: влияет на то, поддерживает ли выбранный аппарат нужные датчики и исполнительные механизмы с заданным диапазоном напряжений и токов.
- Точность: критически важна для некоторых сфер. Например, в фармацевтике даже небольшие отклонения могут стать причиной брака продукции. Поэтому обратите внимание на погрешность измерения блока.
| Параметр | Описание |
| Число каналов | 8–16 для примитивных электросистем; 32+ для сложных |
| Диапазон | 0–10 В, 4–20 мА (непрерывные); 0 или 1 (дискретные) |
| Точность | 12–16 бит, ±0.5% |
Также нужно учитывать совместимость с промышленными протоколами.
Распространённые протоколы, используемые в АСУ:
- Modbus: массово используется для связи между контроллерами и периферийными устройствами. Решает большинство задач автоматизации.
- Ethernet: позволяет интегрировать коммутационную аппаратуру в локальные сети с повышенной пропускной способностью.
- HART: используется для двухпроводных сенсоров и выступает как способ совместной работы аналоговых и цифровых сигналов.
- TCP/IP: предназначен для сетевой связи.
- Profibus: для высокоскоростной передачи данных в автоматизированных комплексах.
- CAN (Controller Area Network): служит для высокоскоростной помехоустойчивой связи между устройствами в распределённых системах.
Выбор коммутационной аппаратуры требует внимательного рассмотрения различных критериев. Знакомство с примерами поможет сделать обоснованный выбор и безошибочно интегрировать оборудование в АСУ.
Завод по пищевому производству
Цель: контроль температуры и давления при пастеризации.
Решение: установка IO-аппаратуры для считывания и анализа информации с датчиков с последующей коррекцией техпроцессов.
Автоматизированная линия сборки
Цель: сборка на конвейере.
Решение: использование IO-устройств для контроля положения деталей, включения и отключения механизмов и для обратной связи с оператором.
Складской учёт
Цель: управление конвейерным комплексом и отслеживание состояния оборудования.
Решение: применение дискретных узлов обмена для подключения датчиков положения и реле. Это позволит продуктивно управлять движением товаров и минимизировать время остановки рабочего цикла.
Умный дом
Цель: управление освещением и климатом.
Решение: применение универсальных IO-аппаратов для мониторинга параметров окружающей среды и автоматизированного управления кондиционерами, вентиляторами и освещением.
Рекомендации по эксплуатации и обслуживанию
Правильное использование и подключение коммутационного узла является доминирующим направлением для надёжности и продуктивности автоматизированных систем. В разделе рассмотрены рекомендации по выбору и монтажу МВВ, а также ошибки, которых следует избегать.
Выбор:
- Соответствие задачам: убедитесь, что блок обмена подходит под требования проекта. Если нужно управлять высоковольтной нагрузкой, выбирайте оборудование с соответствующими параметрами напряжения и тока.
- Интерфейсы связи: проверьте интерфейсы связи, чтобы обеспечить совместимость с вашей АСУ.
- Количество каналов: определите число входов и выходов по числу датчиков и исполнительных элементов в структуре.
- Защита от перегрузок и помех: выбирайте IO-блоки со встроенной защитой от перенапряжений, коротких замыканий и электромагнитных помех.
- Температурный диапазон: если оборудование будет использоваться в экстремальных условиях (например, в горячих цехах), убедитесь, что выбранная IO-аппаратура рассчитана на соответствующие термальные условия.
Монтаж:
- Следуйте инструкциям производителя: это минимизирует ошибки при подключении.
- Сделайте правильное заземление: помогает снизить влияние помех и повышает надёжность.
- Правильное размещение: устанавливайте блоки обмена вдали от источников тепла и вибрации, чтобы избежать их негативного действия.
- Кабельная разводка: используйте экранированные кабели для минимизации воздействия помех. Следуйте рекомендациям производителя относительно длины кабеля и его типа.
- Крепление: надёжно закрепляйте аппаратуру на монтажной панели или DIN-рейке, чтобы предотвратить механические повреждения.
- Гальваническая развязка: используйте для защиты от проблем с заземлением и шумами.
- Тестирование перед запуском: перед внедрением комплекса в эксплуатацию проведите проверку всей IO-аппаратуры и соединений для контроля корректной работы.
Типичные ошибки, которых стоит избегать
Неправильный подбор оборудования:
- Несоответствие параметров: ошибочный выбор коммутационного узла может привести к некорректной работе или даже к поломке. Всегда сверяйтесь с техническими требованиями проекта.
- Недостаточное количество каналов: нехватка входов-выходов создаст необходимость модернизации комплекса, что может быть затратным и трудоёмким.
- Отсутствие защиты: без встроенной защиты от перегрузок и помех увеличивается риск поломки оборудования при возникновении аварийных случаев.
Ошибки при монтаже и их последствия:
- Ненадёжное крепление: механические повреждения и нарушения в работе.
- Несоответствующий источник питания: сбои и повреждения.
- Неправильное подключение: выход из строя аппаратуры, сверьтесь со схемой.
- Плохие соединения: потеря данных и неустойчивая работа.
- Проблемное заземление: помехи и сбои, что первостепенно в условиях электромагнитной совместимости.
- Неверная кабельная разводка: сбои и потери сигналов управления.
- Повреждённые кабели: отсутствие гарантии надёжности передачи информации.
- Размещение чувствительного оборудования вблизи источников электромагнитных или магнитных шумов, таких как силовые трансформаторы, моторы и тиристорные схемы: нестабильная работа.
- Игнорирование тестирования: неожиданные проблемы после запуска автоматизированного комплекса, что потребует дополнительных временных и финансовых потерь на устранение неполадок.
- Несвоевременное обновление ПО: глюки от недоработки, меньшая функциональность и безопасность.
Следуя этим рекомендациям, вы сумеете выбрать и установить IO-аппаратуру, чтобы ваше оборудование работало надёжно и эффективно.
В этой статье подробно рассмотрены модули ввода-вывода как основополагающие компоненты систем автоматизации. Обсуждены различные их типы, включая дискретные, и непрерывные, и универсальные, которые объединяют функции обоих типов. У каждого из этих модулей свои технические характеристики и области использования, по которым ищется точное решение в зависимости от поставленных задач.
Выделены определяющие параметры выбора аппаратуры обмена, такие как количество каналов, диапазоны входных и выходных сигналов, точность и совместимость с промышленными протоколами. Эти аспекты занимают центральное место в обеспечении надёжности и продуктивности АСУ.
Кроме того, предоставлены рекомендации по точному выбору и монтажу IO-блоков, указаны упущения, которых следует избегать.
