ПЛК для автоматизации: пошаговый подход к выбору

Руководство по выбору ПЛК от Суперайс

ПЛК — это «умный» промышленный компьютер, который управляет оборудованием в условиях производства. Этот промышленный компьютер непрерывно получает информацию от датчиков, выполняет логический алгоритм и отдаёт управляющие сигналы исполнительным механизмам. PLC важен, потому что обеспечивает надёжность, гибкость, устойчивость к экстремальным условиям: перепадам температур, вибрации, пыли и повышенной влажности.

Время чтения: 16 минут

Что такое ПЛК и его роль в автоматизации

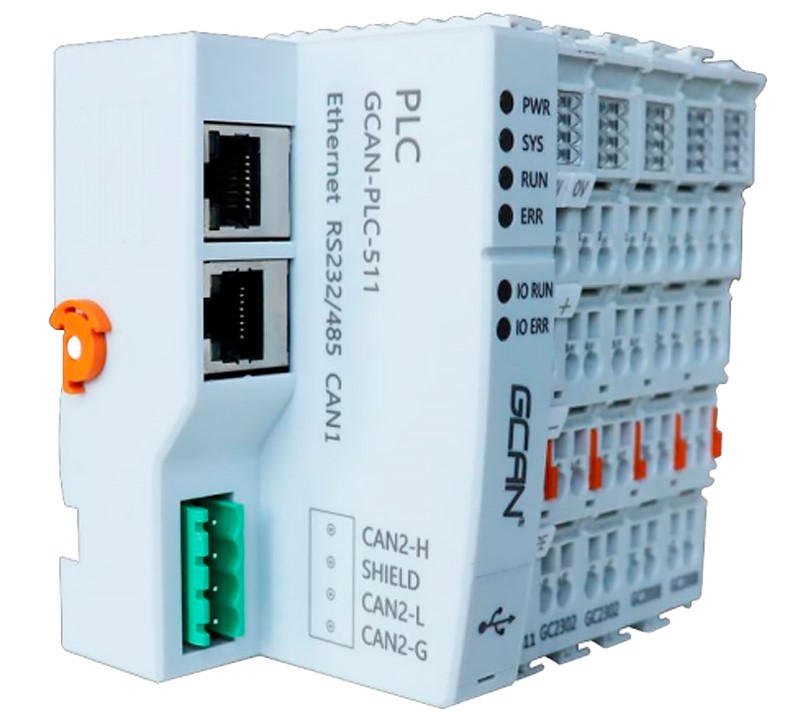

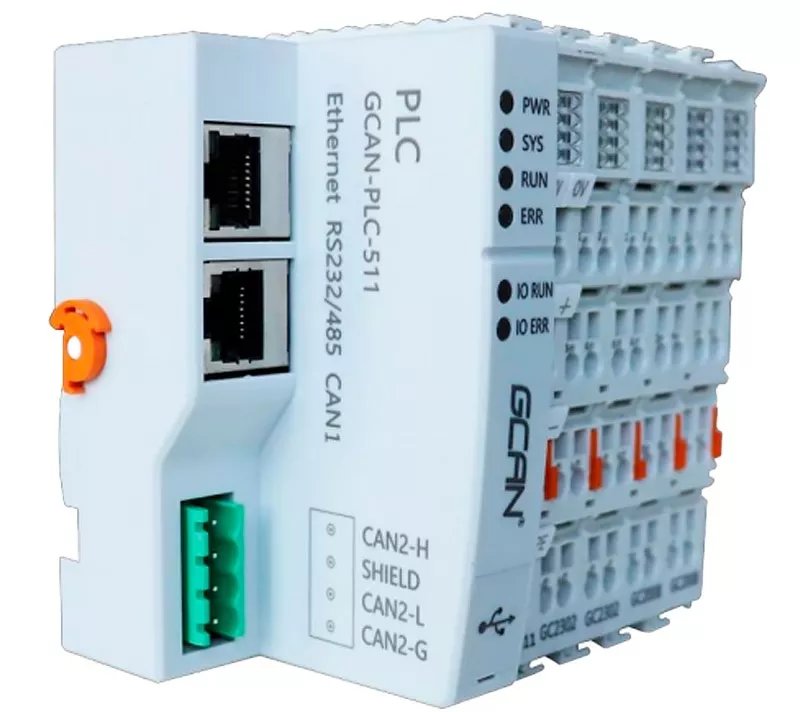

Программируемый контроллер (PLC) — это автоматическая система, которая управляет станками и производственными линиями на предприятиях. Он принимает сигналы от датчиков (входы), обрабатывает их по заданной программе и выдаёт команды на актуаторы (выходы), такие как двигатели, клапаны или реле. ПЛК используется в самых разных отраслях: от пищевой промышленности до нефтегазового сектора, от водоснабжения до энергетики.

заказать плк для автоматизации в магазине суперайс

Компоненты PLC:

  • Процессор: выполняет логические операции и управляет процессами.
  • Память: сохраняет рабочие алгоритмы и необходимые данные, располагая достаточным объёмом памяти для сложных систем управления.
  • Входы/выходы (I/O): соединяется со всеми датчиками и оборудованием, организуя их слаженную работу.
  • Системы питания: гарантируют бесперебойную работу в промышленности.
  • Коммуникационные модули: контроллеры подключаются к другим устройствам и сетям с помощью промышленных стандартов связи — того же Ethernet, Modbus или Profibus.

ПЛК с поддержкой современных технологий, таких как IoT или облачные сервисы, дают быстрый доступ к данным и удалённое управление.

Основные факторы при выборе ПЛК

Выбор PLC для автоматизации требует анализа потребностей проекта. Ниже мы рассмотрим основные аспекты.

Требования приложения

Первый шаг — определить, какие задачи будет выполнять ПЛК. Это включает:

  • Тип задач: управление двигателями, клапанами, датчиками или другими устройствами.
  • Сложность системы: автоматизация одного станка или целой производственной линии.
  • Количество входов/выходов: сколько аналоговых и цифровых сигналов обрабатывается.
  • Точность: уровень точности управления, например, для высокоскоростных процессов.
  • Экологические условия: температура, влажность, вибрация или взрывоопасные зоны.

Для простых задач вроде регулировки света или климат-контроля достаточно небольшого ПЛК с минимальным набором возможностей. В нефтегазовой промышленности нужны мощные PLC с расширенным функционалом и дублирующими системами на случай аварий.

Типы ПЛК

Существуют три основных типа ПЛК:

  • Компактные. Подходят для небольших систем — у них ограниченное число разъёмов, но они дёшевы и легко монтируются. Отлично работают в «умных» домах для автоматизации света или дверей.
  • Модульные. Подходят для сложных систем, где требуется большое количество I/O. Они позволяют добавлять модули для расширения функциональности, например, для конвейерных линий или упаковочных станков.
  • На шасси. Используются в крупных системах с повышенными требованиями к вычислительной мощности и количеству I/O. Применяются в энергетике или на крупных производственных площадках.

Выбор типа ПЛК зависит от масштаба проекта и потребности в масштабируемости. Например, модульные с поддержкой горячей замены модулей позволяют обновлять систему без остановки производства.

Вычислительная мощность и объём памяти

Вычислительная мощность ПЛК определяет, насколько быстро он обрабатывает данные и выполняет команды. Для управления сложными системами типа ЧПУ или быстродействующими линиями требуется мощный PLC с увеличенной производительностью.

Объём памяти влияет на способность хранить сложные программы и данные. Для сложных задач вроде работы с большими данными или подключения к ERP-системам нужны ПЛК с увеличенной памятью. Однако увеличение памяти повышает стоимость, поэтому нужен баланс между функциональностью и бюджетом.

Современные системы автоматизации всё чаще используют твердотельную память — не только SSD, но и съёмные носители вроде карт CFast, а также встроенные модули с малым объёмом в недорогих решениях. Главные плюсы съёмных накопителей — простота замены, удобство резервного копирования и возможность увеличения памяти.

Но при работе с промышленными картами памяти нужна внимательность: проверяйте, подходят ли их параметры для конкретных задач. Срок службы таких носителей зависит от температуры, условий эксплуатации и количества циклов перезаписи, поэтому эти нюансы стоит заранее обсудить с поставщиком оборудования.

Высокоскоростная обработка

При подборе контроллера важно учитывать его способность работать с высокоскоростными процессами. Для этого нужен мощный процессор, приоритизация задач и модули высокоскоростного ввода (HSI) и вывода (HSO). HSO формирует управляющие импульсы для сервоприводов, например, в системах резки или координатного перемещения, а HSI обрабатывает сигналы датчиков для точного позиционирования.

Дополнительные функции, такие как программируемый барабанный (PDS) и концевой переключатель (PLS), позволяют контролировать оборудование на частотах до 1 МГц и синхронизировать процессы без задержек. PLS работает как виртуальный кулачковый механизм, гарантируя точное управление движением независимо от нагрузки на процессор.

Протоколы связи и интеграция

Для совместной работы с другими устройствами контроллеру требуется совместимость по протоколам передачи данных. Популярные включают:

  • Ethernet/IP: когда нужна максимальная скорость передачи.
  • Modbus: простой и надёжный для базовых задач.
  • Profibus и Profinet: для построения «умных» производственных сетей.
  • EtherCAT, CANopen, BACnet, KNX: для специфических приложений, таких как автоматизация зданий или высокоскоростное управление.
  • MQTT: для IoT-приложений и облачного мониторинга.

Многофункциональные PLC с разными протоколами связи легко адаптируются под любые задачи. Особенно важно это при работе с операторскими панелями (HMI) — контроллер должен «уметь общаться» с ними для удобного контроля и управления.

Экологические условия

Для ПЛК важна устойчивость к условиям эксплуатации:

  • Температура: от экстремально низких до высоких.
  • Влажность: защита от влаги, например, стандарт IP67 для уличных установок.
  • Вибрация: способность выдерживать тряску, важная для станков.
  • Взрывоопасные зоны: сертификация для работы в опасных условиях.

Для суровых условий подходят ПЛК с усиленной защитой и самодиагностикой, они снижают риски сбоев.

Масштабируемость и гибкость

Для долгосрочных проектов важно выбрать ПЛК с возможностями расширения. Главный плюс модульных систем — расширение возможностей за счёт новых блоков ввода-вывода или сетевых интерфейсов без замены центрального процессора. Такие решения незаменимы в резервных конфигурациях — они гарантируют отказоустойчивость и поддержку горячей замены.

Стоимость и соотношение цены и качества

Цена включает не только покупку, но и траты на:

  • Программное обеспечение: лицензии на программирование, такие как Codesys или TIA Portal.
  • Обслуживание: регулярное обновление прошивки и замена модулей.
  • Поддержка: доступ к технической поддержке и обучению.

Недорогой ПЛК выгоден для малых систем, но для сложных приложений лучше инвестировать в модель с расширенным функционалом. Например, ПЛК стоимостью до 50 000 рублей подходит для малых проектов.

Программирование и программное обеспечение

Программируемые контроллеры работают с разными языками, одобренными международным стандартом IEC 61131.3:

  • Ladder Logic (LD): интуитивно понятен для инженеров с опытом работы с релейной логикой.
  • Structured Text (ST): подходит для сложных алгоритмов.
  • Function Block Diagram (FBD): удобен для модульного программирования.
  • Sequential Function Chart (SFC): для автоматизации пошаговых технологических операций.
  • Instruction List (IL): для низкоуровневого программирования.

Программное обеспечение, такое как Codesys или TIA Portal, нужно удобное и поддерживающее симуляцию для тестирования программ. ПЛК со встроенным дисплеем или поддержкой HMI упрощают мониторинг и настройку.

Поддержка производителя и обучение

Надёжный производитель предоставляет:

  • Техническую поддержку: доступ к специалистам и документации.
  • Обучение: курсы, онлайн-ресурсы или симуляции для инженеров.
  • Обновления: систематическое обновление встроенного ПО и рабочих программ.

Локализация и сроки поставки

Для проектов в России важно учитывать локализацию производства ПЛК. PLC, произведённые отечественными вендорами или в дружественных странах, сокращают сроки поставки и упрощают доступ к поддержке. Особенно востребовано при реализации проектов с жёсткими сроками запуска.

Примеры применения ПЛК в отраслях

ПЛК используются в разных отраслях:

  • Пищевая промышленность. ПЛК управляют смешиванием, упаковкой и контролем качества. Например, Mitsubishi MELSEC F-series и Schneider Electric применяют для управления упаковочными станками.
  • Водоснабжение. Контроллеры с интерфейсом Modbus позволяют контролировать работу насосного оборудования и регулировать положение запорной арматуры.
  • Энергетика. PLC с резервированием, такие как ABB AC500 и Овен управляют паротурбинными установками.
  • Нефтегазовая промышленность. ПЛК с защитой IP67 и сертификацией для взрывоопасных зон применяются на буровых платформах.
  • Автоматизация зданий. ПЛК с поддержкой KNX и BACnet управляют системами HVAC и освещением.

Пример: Для автоматизации конвейера в упаковочной линии подходит компактный ПЛК Овен СПК107 со встроенным дисплеем для визуализации параметров.

Подход к выбору PLC: пошаговая методика

Выбор ПЛК для автоматизации требует внимательного анализа. Вот основные рекомендации:

  1. Чётко сформулируйте задачи для автоматизации: процессы, количество линий, требуемые функции.
  2. Подсчитайте сколько и каких разъёмов нужно — дискретных (цифровых) и аналоговых.
  3. Уточните нужную архитектуру: компактный, модульный, в стойку.
  4. Задайте требования к интерфейсам: ethernet, modbus, profibus, profinet, mqtt, opc-ua, web, SMS.
  5. Определите требования по резервированию и горячей замене.
  6. Рассчитайте необходимую производительность, scan-цикл, объём памяти.
  7. Выберите удобное ПО и языки программирования (ST, FBD, ladder, SFC).
  8. Удостоверьтесь, что есть поддержка, обучение и документация, регулярные обновления, доступность запасных частей.
  9. Оцените общую стоимость владения: контроллер, модули, ПО, шкафы, монтаж, лицензии.

Популярные бренды и модели ПЛК

Вот рейтинг лучших производителей:

Бренд Серия Особенности Применение
Siemens SIMATIC S7 Высокая производительность, поддержка Profinet, масштабируемость Энергетика, производство
Rockwell Automation Allen-Bradley Надёжность, поддержка Ethernet/IP, хорошая обратная совместимость Автомобильная промышленность
Schneider Electric Modicon Простота программирования, поддержка Modbus, компактные модели Водоснабжение, пищевая промышленность
Mitsubishi Electric MELSEC Высокая скорость, надёжность, поддержка IoT Упаковочные станки, ЧПУ
Omron SYSMAC Инновационные решения, поддержка KNX для автоматизации зданий Автоматизация зданий, робототехника
ABB AC500 Гибкость, поддержка сложных систем с резервированием Нефтегазовая промышленность
Keyence KV Series Компактные ПЛК, простота установки, поддержка высокоскоростных операций Малые системы, склады
ОВЕН ПЛК100/200 Доступная стоимость, локальное производство, поддержка Modbus и MQTT Российские проекты, умный дом

Эти бренды выпускают ПЛК с большими возможностями: от компактных моделей для малых систем до высокопроизводительных контроллеров для сложных приложений.

Альтернативы PLC

В ряде случаев PLC заменяются на:

  • Soft-PLC, работающие на IPC/PC.
  • Industrial PC (IPC) с мощной визуализацией SCADA и большими объёмами данных.
  • PAC или DCS — для крупных распределённых систем.
  • Motion controllers — для задач с точным управлением движением.

Причины перехода — большой объём аналоговых данных, сложная визуализация, масштабируемость, требования безопасности и SIL-соответствия.

Безопасность при выборе ПЛК

В эпоху цифровых технологий уровень защиты промышленных контроллеров — базовый критерий при подборе оборудования для автоматизации. С ростом числа подключённых устройств ПЛК становятся мишенями для кибератак, которые приводят привести к сбоям в производстве, финансовым потерям или даже угрозам для безопасности персонала.

Чтобы избежать таких инцидентов, при выборе ПЛК учитывают следующие аспекты:

  • Базовые меры безопасности. Все заводские пароли заменяют на уникальные и сложные. ПЛК не могут напрямую подключаться к интернету без брандмауэров, маршрутизаторов или других средств защиты. Это минимизирует риск несанкционированного доступа.
  • Встроенные функции кибербезопасности. Отдавайте предпочтение контроллерам с функцией кодирования информации, безопасной загрузки и регулярных обновлений прошивки.
  • Соответствие стандартам. Выбирайте ПЛК, сертифицированные по международным требованиям безопасности (IEC 62443) для промышленного оборудования.
  • Сегментация сети. Настройте отдельные сетевые зоны, чтобы контроллеры работали обособленно от прочего оборудования. Это уменьшает распространения атаки, если злоумышленник получит доступ к одной из частей сети.
  • Мониторинг и аудит. ПЛК с поддержкой систем мониторинга, таких как SIEM (Security Information and Event Management), позволяют оперативно выявлять подозрительную активность. Регулярные аудиты безопасности помогают обнаружить уязвимости до того, как они будут использованы.
  • Обучение персонала. Человеческий фактор часто становится причиной утечек данных. Обучение сотрудников основам кибербезопасности, включая правильное управление паролями и распознавание фишинговых атак, значительно повышает безопасность ПЛК и всей системы.

Чтобы ПЛК оставался актуальным, выбирайте модели с поддержкой новых технологий, таких как Industrial Internet of Things (IIoT) и облачные сервисы. Модульные ПЛК позволяют добавлять новые функции без замены оборудования. Убедитесь, что производитель предлагает долгосрочную поддержку и обновления. Энергоэффективные ПЛК с функциями удалённого мониторинга помогут сократить затраты и адаптироваться к будущим требованиям.

ПЛК остаётся ядром АСУ ТП, но его выбор определяет эффективность всей системы. Выбирать PLC — значит точно оценить:

  • задачи для автоматизации, процессов и производства;
  • наличие программного обеспечения, языков, инструментов;
  • необходимый объём памяти, резервной памяти и быстродействие цикла;
  • возможность горячей замены модулей и резервирования системы;
  • стоимость: цену самого устройства, лицензий, модулей, шкафов, монтажа, обучения, техобслуживания, запасных частей;
  • качество, сертификацию (ip67, взрывоопасные зоны), защиту от EMC, вибрации, перепадов температуры.

Понимание этих параметров поможет купить подходящий контроллер, снизить риски остановок, повысить работоспособность и надёжность системы на годы вперёд.

Регулярное обслуживание, обновления, документирование изменений и обучение персонала — залог того, что PLC с поддержкой будет надёжно служить долгое время, масштабироваться и выдерживать нагрузку сложных, безопасных и удалённых систем управления.

Специалисты Суперайс подскажут, какой ПЛК выбрать для автоматизации, а в блоге компании можете прочитать полезные статьи об оборудовании, его ремонте, настройке и не только.
