Восстановление винтажной радиоаппаратуры: с чего начать

Время чтения: 12 минут

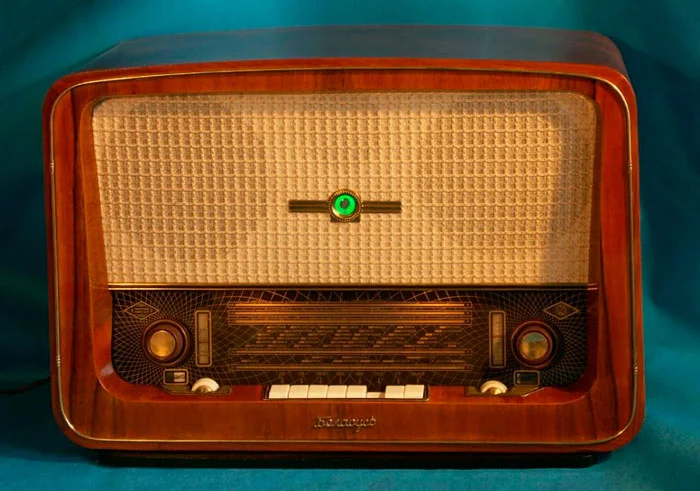

Несмотря на архаичность, моральное устаревание широкой номенклатуры аппаратуры и её практическую непригодность для сегодняшнего использования, всё равно она по-прежнему существует, продаётся, покупается, ремонтируется, реставрируется. Сейчас радиоприёмники, телевизоры, проигрыватели, магнитофоны и прочая аппаратура выступают предметом коллекционирования. Кроме того, многие желают иметь во владении что-то, что было впервые увидено или услышано ещё в далёкие годы детства. Это «что-то», возможно, хранится много лет на чердаке дачного дома или на дальней полке гаража, ждёт своего «звёздного часа», когда будет возвращено в квартиру, протёрто от пыли и включено в сеть... Но вероятность полной исправности настолько «старинной» техники стремится к нулю: разрушение материалов от времени, деградация электронных компонентов, сложные условия хранения ставят «крест» как на внешнем виде, так и на работоспособности.

Невзирая на все сложности, находятся те, кто коллекционирует или хочет коллекционировать старинное электронное оборудование. Желает не только любоваться внешним видом, но и пользоваться. Многих мысль о восстановлении устройства просто пугает, так как это кажется крайне сложным и сомнительным занятием. Но автор статьи спешит вас воодушевить!

Дело в том, что восстановление винтажной радиоаппаратуры — очень приятное занятие, которому несложно научиться, причём относительно недорого. А «приведя в чувства» дедушкин радиоприёмник, вы испытаете удовлетворение от проделанной работы.

В статье не будут рассматриваться сложные темы, такие как регулировка контуров супергетеродинных радиоприёмников и других, так как выполнение этих работ требует опыта с достаточной степенью знания электроники. Цель статьи — представить базовую информацию о методологии восстановления работоспособности винтажной радиоаппаратуры.

Как же восстанавливать радиоаппаратуру без знаний? Конечно, ремонт любой техники требует опыта и умений: чем сложнее устройство, тем глубже должны быть ваши навыки. Но ввиду относительной схемотехнической простоты старинной техники и узкой номенклатуры применяемых электронных компонентов базовый ремонт возможен при начальных знаниях, опыте эксплуатации цифрового мультиметра и простейших слесарных операций.

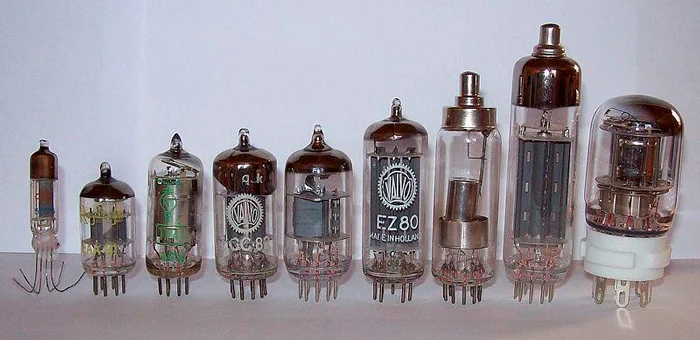

Электронная аппаратура примерно до середины 1960-х годов основывалась на электронных вакуумных лампах, которые использовались для выпрямления переменного тока, усиления и генерирования электрических сигналов.

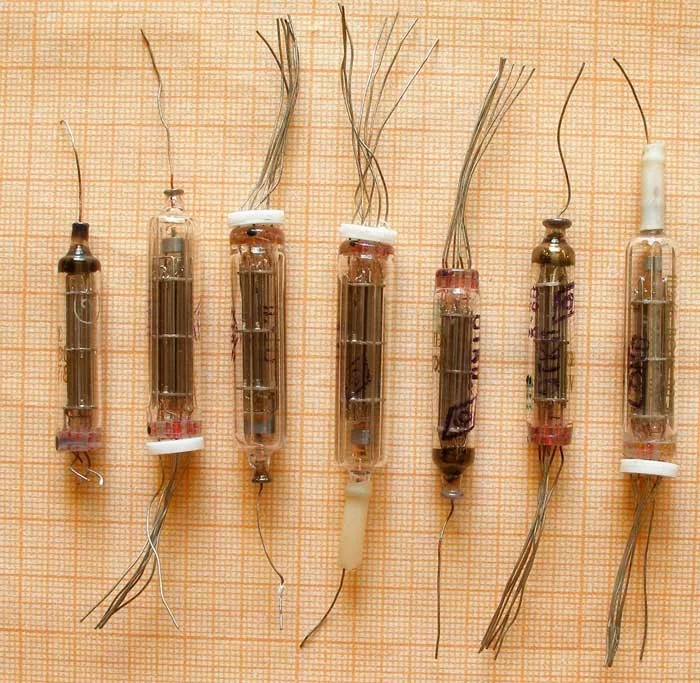

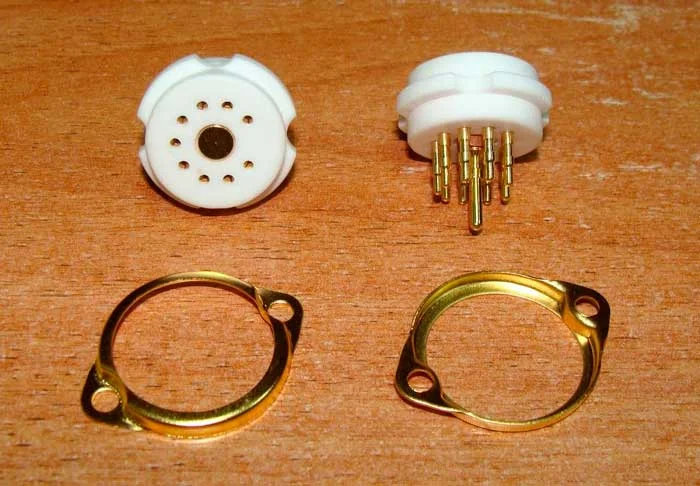

Электровакуумные лампы, в отличие от других электронных компонентов, имеют специальное гнездо — ламповую панель — для подключения к схеме. Они практически никогда не припаиваются напрямую, за исключением сверхминиатюрных, стержневых ламп или нувисторов с гибкими проволочными выводами, применявшихся лишь в специализированной аппаратуре. Этому есть две причины.

Самые первые образцы ламповой аппаратуры (в основном это были только радиоприёмники) зачастую поступали в продажу, как ни странно, без электронных ламп. Тогда как стоимость ламп часто сильно превышала стоимость остальных деталей. Как следствие, для улучшения продаж производители часто использовали модульный принцип конструирования аппаратуры, при котором возможно постепенное добавление электронных ламп для улучшения эксплуатационных характеристик (чувствительность, выходная мощность, возможность питания от сети и т. д.). Для этого лампы подключались с помощью специальных панелей, позволяя постепенно улучшать свой радиоприёмник.

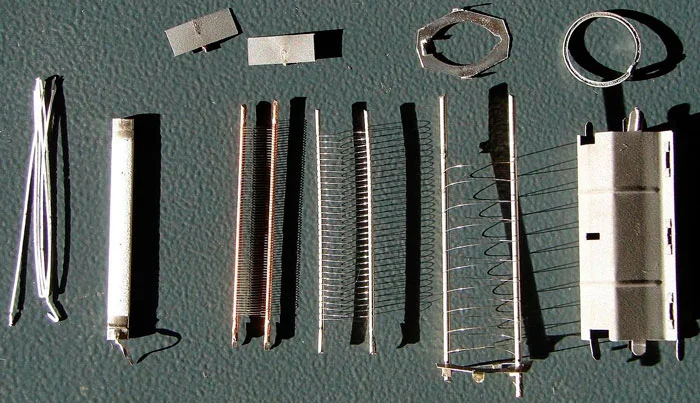

Есть ещё одна причина, почему электронные вакуумные лампы не подключались напрямую, а только с помощью ламповой панели. Ведь конструктивно она близка к обыкновенной осветительной лампочке накаливания. А эти лампочки имеют ограниченный срок службы, потом выходят из строя. Электронные лампы тоже ограничены в сроке службы. Иногда он не превышает нескольких сотен часов.

Это основная причина применения ламповых панелей — стало возможно заменять лампы силами пользователя радиоприёмника или телевизора без обращения в специализированную мастерскую. Даже по мере совершенствования технологии изготовления электронных ламп с повышением срока их службы, всё равно они были наименее надёжным электронным компонентом. Кроме того, чрезвычайно хрупким.

Выход из строя резистора, конденсатора, трансформатора или другого электронного компонента требовал специальных знаний, чтобы определить поломку. Ремонт делал только квалифицированный персонал в условиях мастерских. В случае выхода из строя электронных ламп дело обстояло иначе: определить неисправность, связанную с поломкой лампы и, собственно, заменить её могли даже неквалифицированные пользователи. Руководства по эксплуатации аппаратуры прошедшего времени преизобиловали описанием принципа работы устройства, назначением всех компонентов, особенно ламп, позволяя по внешним признакам локализовать неисправность и заменить электронный вакуумный прибор. Как правило, на всю винтажную технику несложно найти оригинальные руководства по эксплуатации и обслуживанию, которые помогут произвести первичную диагностику.

Наиболее частой причиной выхода из строя электронных ламп является перегорание нити накала, которое легко определяется визуально по отсутствию свечения или «на ощупь» по отсутствию нагрева колбы. Это помогает выявить поломку, даже не обращаясь к руководству.

Кроме того, выход из строя электронных ламп не приводит к каскаду неисправностей. Почти всегда при поломке электронного вакуумного прибора требуется замена лишь его одного, без замены других компонентов и специализированных регулировок. Сегодня при восстановлении винтажной аппаратуры и малой стоимости распространённых электронных вакуумных ламп возможно применение «массового» подхода, при котором меняются абсолютно все. Конечно, иногда стоимость ламп высока, особенно в высококлассной звуковоспроизводящей аппаратуре. В таком случае требуется более избирательный подход.

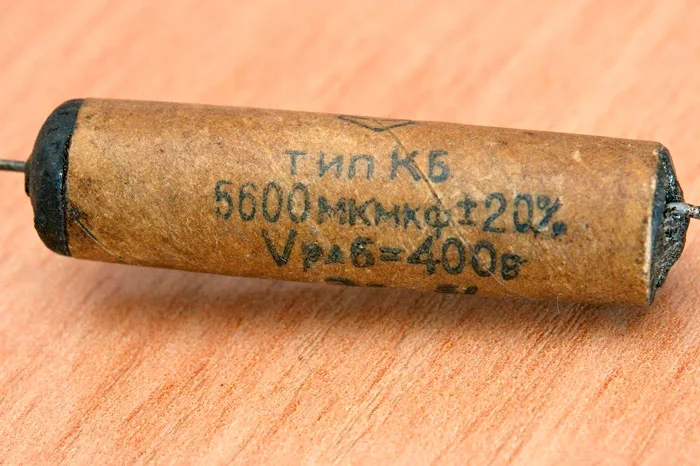

Второй вероятной причиной поломки аппаратуры «прошлого века» становится выход из строя бумажных конденсаторов. Она обусловлена в основном двумя факторами. Первая — внутренние коррозионные процессы из-за присутствия воды в бумаге, используемой в качестве диэлектрика. Какое-то количество воды содержалось в момент сборки конденсаторов, но большая часть впиталась из окружающего воздуха за годы эксплуатации и простоя. Вода вызывает коррозию обкладок конденсатора, катастрофически снижая его электрическую ёмкость. Этот процесс протекает даже при отсутствии напряжения на конденсаторе.

Другая причина — электролиз масла, которым пропитывают бумагу, под действием электрического напряжения во время работы конденсатора. Эта неисправность приводит к падению электрической ёмкости и возникновению немалой утечки. Несовершенство технологии выпуска конденсаторов в прошлом ставило жёсткое ограничение на срок их службы, который в среднем составлял 10 лет, а у отказоустойчивых моделей не превышал 20 лет. К настоящему времени, когда с момента выпуска конденсаторов прошло полсотни лет, говорить об их исправности уже не приходится.

На основании опыта мастеров по ремонту винтажной аппаратуры выходит — примерно 97% бумажных конденсаторов сейчас будут либо полностью вышедшими из строя, либо сниженные параметры не позволят их эксплуатацию. Оставшиеся 3% условно исправных конденсаторов, скорее всего, быстро выйдут из строя при начале эксплуатации восстановленного устройства. Это говорит о необходимости «массового» подхода и полной замены бумажных конденсаторов.

Сегодня трудно подобрать аналогичную замену вышедшему из строя бумажному конденсатору. Современные компоненты выпускают с другими, более совершенными диэлектриками, нежели бумага, а кроме того с меньшими габаритами. Для высококлассных звуковых усилителей класса Hi-End всё ещё выпускаются бумажные конденсаторы, но их стоимость высока. Альтернативным подходом может быть применение современных малогабаритных конденсаторов с корпусированием их в оболочки оригинальных бумажных конденсаторов. Это поможет сохранить оригинальную внешность аппаратуры, отремонтировать её и сделать надёжнее.

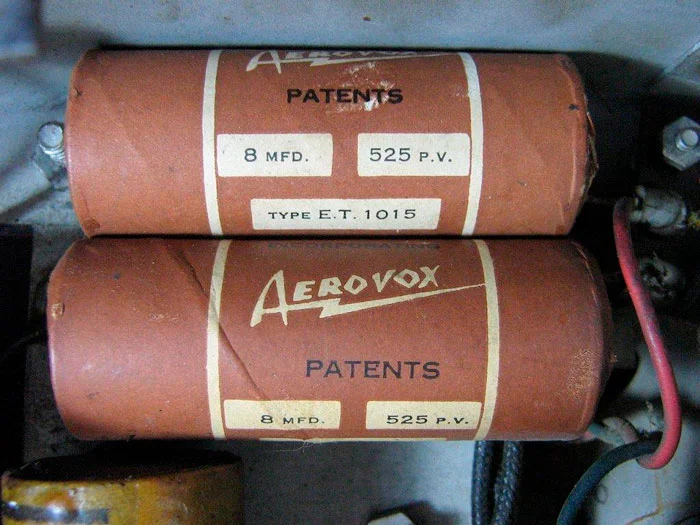

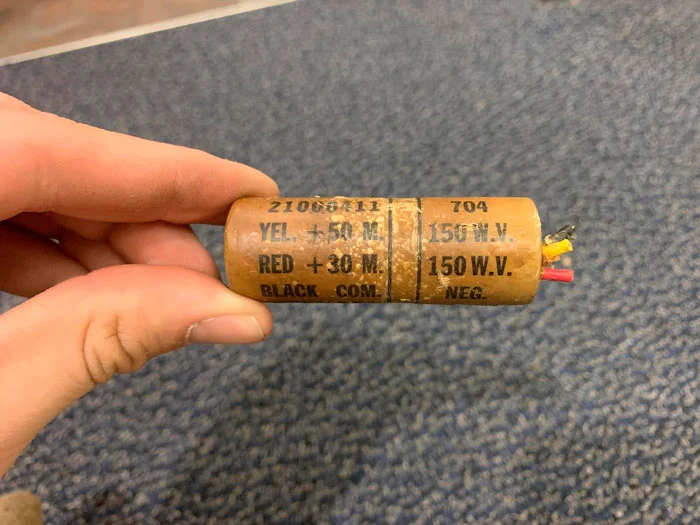

После бумажных конденсаторов электролитические идут следующими по вероятности выхода из строя в винтажном оборудовании. Наиболее «страшно» для электролитических конденсаторов — простой и хранение. Отсутствие электрического потенциала частично или полностью разрушает оксидный диэлектрический слой, что снижает максимальное рабочее напряжение или полностью выводит конденсатор из строя.

Примерно половину из тех конденсаторов, что были произведены после Великой Отечественной войны, восстанавливают с помощью электрической формовки. Практически всё, что было выпущено в первой половине ХХ века, восстановлению не подлежат. Предпочтительный подход — массовая замена. Для сохранения внешней аутентичности, как при бумажных конденсаторах, возможна «упаковка» современных конденсаторов в корпуса оригинальных.

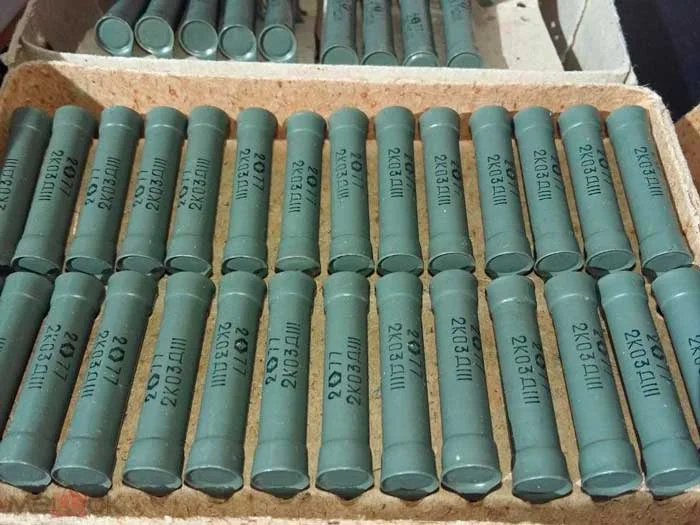

Следующий наиболее вероятный тип дефектного компонента — углеродные резисторы. Вероятнее всего, треть из них будет с увеличенным значением сопротивления, выходящим за пределы допустимого диапазона. Каждый резистор нужно измерить мультиметром, заменить негодные. Винтажные углеродные резисторы имеют тенденцию внезапно изменять номинальное значение сопротивления при нагревании. После пайки требуется повторно измерить сопротивление всех резисторов, выводы которых подвергались нагреву. Возможно, они уже неисправны.

Электронные вакуумные лампы, бумажные, электролитические конденсаторы и углеродные резисторы — наиболее вероятные «кандидаты» на замену. Определение их неисправности и замена нетрудны, под силу даже мастеру-новичку, имеющему в распоряжении лишь цифровой мультиметр.
