Выбор месяца: логические анализаторы

Цифровые логические анализаторы обзор от Суперайс

Логические анализаторы сигналов – важный инструмент при разработке и отладке цифрового оборудования

Ремонт и изготовление цифровой техники без необходимого оборудования отнимает много времени. Наблюдать за большим количеством сигналов одновременно, представлять «общение» компонентов в оборудовании, синхронизироваться от определенной комбинации сигналов на нескольких линиях и видеть результат – лучшим решением для этих задач будет логический анализатор.

В этой статье мы подобрали для вас ТОП-7 логических анализаторов сигналов.

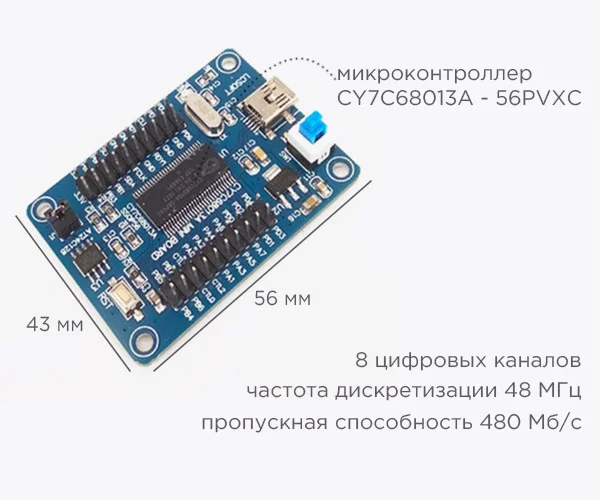

Логический анализатор Cypress CY7C68013A - 56PVXC с частотой дискретизации 48 МГц

Это недорогая отладочная плата с поддержкой передачи данных на ПК.

Анализатор имеет 8 цифровых каналов. Частота сэмплирования 48 МГц, максимально возможная частота сигнала для анализа – 24 МГц. Обратите внимание, что плата не имеет своей энергонезависимой памяти.

Работает на 5 пороговых уровнях: 1.8 В, 2.0 В, 2.5 В, 3.3 В и 5 В.

Максимальная пропускная способность Cypress CY7C68013A - 56PVXC 480 Мб/с.

Анализатор питается от USB порта компьютера.

Подробнее
Логический анализатор Cypress CY7C68013A - 56PVXC
Цифровой логический анализатор на 8 каналов

Цифровой логический USB анализатор на 8 каналов

Ещё одна бюджетная модель анализатора. Максимальная частота сэмплирования составляет 24 МГц, поэтому частота проверяемого сигнала не должна превышать 12 МГц, но производитель рекомендует использовать этот цифровой анализатор для сигналов не выше 10 МГц.

Пользователь может выбрать нужную частоту дискретизации: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.

Пороговое напряжение от 2.0 В до 5.0 В, а именно: 5.0 В, 3.3 В, 2.5 В, 2.0 В. Кроме этого, анализатор может работать и с уровнем 1.8 В.

ЛА работает с помощью программного обеспечения на ПК. Комплектуется кабелем mini USB и 10-пиновым шлейфом.

Подробнее

Анализатор сигналов DreamSourceLab DSLogic U2Basic с 16-ю цифровыми каналами

DreamSourceLab DSLogic U2Basic работает как в буферном, так и в потоковом режиме. Частота выборки 100 МГц при полосе пропускания 30 МГц.

Анализатор работает с разными значениями порогового уровня: от 0 до 5 В (шаг 0,1).

DSLogic U2Basic позволяет проводить анализ 13-ти протоколов и работает в широком диапазоне напряжения: -30-30 В. А также проводит автоматические измерения характеристик сигнала.

Корпус выполнен из черного алюминия с защитой от статического электричества. Кроме прочего, анализатор оснащён защитой от перенапряжения.

В комплекте с анализатором: кабель USB Type-C, тестовые зажимы и набор микрощупов.

Подробнее
Анализатор цифровых сигналов DreamSourceLab DSLogic U2Basic
16-канальный анализатор сигналов цифровой

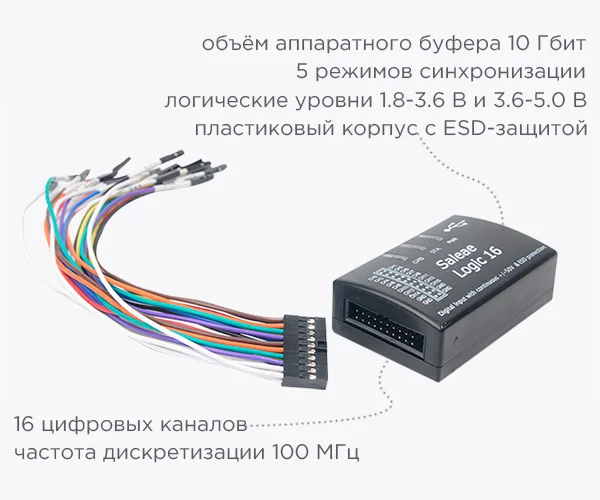

USB ЛА Saleae Logic 16 с объёмом аппаратного буфера 10 Гбит

Saleae Logic 16 позволяет работать с 16-ю каналами одновременно с частотой сэмплирования 20 МГц. При этом, максимальная частота – 100 МГц (при использовании 3-х каналов). Кроме этого, пользователь может выбрать одну из 17 фиксированных значений частоты: от 25 кГц до 100 МГц.

ЛА позволяет проводить анализ 18-ти протоколов шин, начиная с I2C и заканчивая HDMI CEC.

Допустимое напряжение на входе от -50 В до 50 В. Логическая единица распознаётся на уровнях 1,8-3,6 В и 3,6-5,0 В.

Вместе с анализатором пользователь получает шину данных с проводами, объединёнными в одну вилку для удобства подключения, тестовые зажимы и USB кабель Type-B.

Подробнее

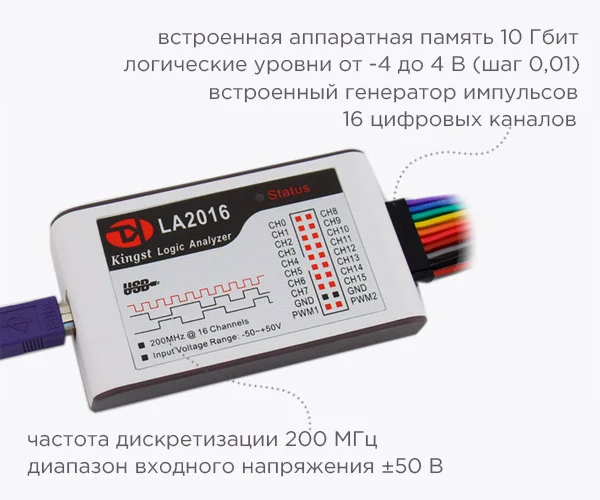

Шестнадцатиканальный логический анализатор KINGST LA2016

Пропускная способность KINGST LA2016 40 МГц при максимальной частоте выборки 200 МГц. Встроенная аппаратная память 1 Гбит (1 миллиард сэмплов).

Логическая единица выбирается в диапазоне от -4 до 4 В с шагом 0,01. Диапазон напряжения на входе ±50 В.

С помощью программного обеспечения, которое поддерживает как английский, так и русский язык, пользователь может настраивать триггер по возрастающему или спадающему фронту, высокому уровню, низкому уровню, а также настраивать многоканальный комбинированный триггер. Также с помощью программного обеспечения анализатор измеряет ширину импульса, период, частоту и рабочий цикл сигнала.

Встроенный двухканальный ШИМ-генератор позволяет самостоятельно генерировать прямоугольную волну с частотой от 0,1 МГц до 20 МГц.

Подробнее
Цифровой логический анализатор KINGST LA2016 40 МГц
Цифровой логический анализатор на 8 каналов

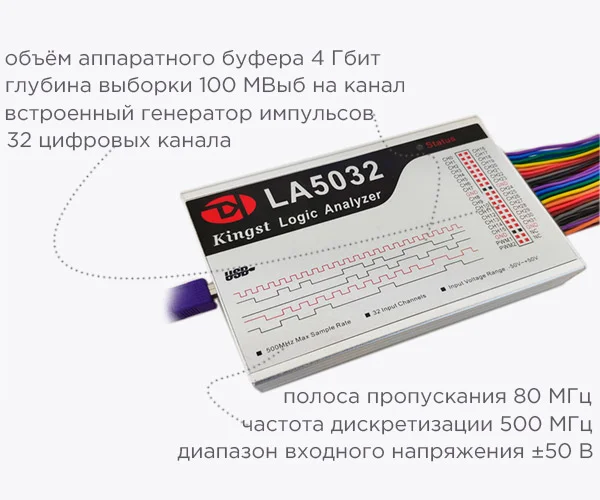

Цифровой логический анализатор KINGST LA5032 с частотой сэмплирования 500 МГц

Это 32-канальный анализатор сигналов с полосой пропускания 80 МГц. Объем аппаратного буфера 4 Гбита, а глубина выборки составляет 100 МВыб на канал.

Минимальная ширина захватываемого импульса здесь 6,25 нс, в отличие от предыдущей модели LA2016, где это значение в два раза больше – 12,5 нс.

ЛА проводит анализ протоколов UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1 Wire, Simple Parallel, UNI/O, SDIO, SMBus, SWD, USB1.1, PS/2.

Как и предыдущая модель, KINGST LA5032 оснащён двухканальным генератором ШИМ-сигналов с выходной частотой до 20 МГц.

Предусмотрено ПО для разных операционных систем: Windows XP, Vista, 7, 8, 10 (32x, 64x), MacOS, Linux.

KINGST LA5032 поставляется в пластиковом корпусе в комплекте с двух- и девятипиновыми шлейфами, микрозажимами, кабелем USB Type-B и диском с ПО.

Подробнее

Логический анализатор сигналов DreamSourceLab DSLogic U3Pro32

USB анализатор для сложных задач с частотой дискретизации 1 ГГц.

В распоряжении мастера 32 канала и максимальная глубина выборки 16 Гб в потоковом режиме. В режиме буфера частота дискретизации при использовании 32 двух каналов – 250 МГц. Аппаратная буферная память – 2 Гбита.

Минимальный импульс захвата – всего 2 нс. Диапазон напряжения на входе ±30 В, пороговый уровень выбирается в диапазоне от 0 до 5 В с шагом 0,1 В.

Анализатор позволяет проводить измерения характеристик сигнала: ширина импульса, период, частота, рабочий цикл.

DreamSourceLab DSLogic U3Pro32 выполнен в компактном черном алюминиевом корпусе с защитой от статических зарядов.

Подробнее
Анализатор цифровых сигналов логический 32 канала DreamSourceLab DSLogic U3Pro32
Количество показов: 2113
31.08.2022
