Источники питания. Виды и сферы применения

виды источников питания и из применение

Любое электронное устройство по определению нуждается в электропитании. Все окружающие нас электроприборы снабжены химическими энергоисточниками (гальваническими элементами, аккумуляторами) или сетевыми источниками. Даже примитивные старинные детекторные радиоприёмники, для обслуживания которых не нужны даже батарейки, функционировали от энергии радиоволн мощных радиостанций.

Электропитание от сетевых источников — универсальный и востребованный способ снабжения потребителей энергией. Ведь они не ограничены по ёмкости, и, соответственно, времени работы, а также по мощности, передаваемой нагрузке (на практике ограниченную лишь параметрами электросети и конструктивным исполнением). Высоковольтная природа электрической сети, а также переменный род тока позволяют с относительной лёгкостью выпускать их с буквально любыми характеристиками: напряжения, ампеража и его типа, частоты, уровня пульсаций и других. А запитывание прототипов, находящихся на стадии проекта или отладки, возможно только от специализированных лабораторных (ЛБП), дающих стабильность электроснабжения, надёжную защиту и расширенный регулировочный диапазон, которые подлежат корректировке при проектировании, отладке и испытаниях тестового экземпляра. К отдельной разновидности относятся зарядники для различных типов аккумуляторов и аккумуляторных батарей, например, литий-ионных батареек мобильной техники или свинцово-кислотных автомобильных АКБ.

Статья ставит целью описать номенклатуру разновидностей сетевых ИП как для бытового применения, так и специализированных — для лабораторий и мастерских. Будут рассмотрены ЛБП формата DC и AC, различные по конструктивному исполнению и назначению сетевые БП, преобразователи всех типов, а также ЗУ. Помимо описания видов, дадим обзор популярных моделей, их сравнительные характеристики и сферы применения.

Время чтения: 30 минут

Источники питания? Это очень просто!

Лабораторные источники питания

При работе с электроникой требуется уделить большое внимание электропитанию, стабильности заданных настроек. Ещё важна защита при нештатной ситуации в исследуемом или проектируемом образце, например, перегрузки или короткого замыкания. Получается, нужна регулировка «напряжение-ток», защитный функционал и гарантия качественного токоснабжения (минимальная «просадка» напряжения при увеличении токопотребления, низкий уровень пульсаций и помех). Разнообразные блоки, адаптеры и зарядники такого не дают. Выход — ЛБП.

Большинство нынешних ЛБП постоянного тока базируются на импульсной схеме (смотри статью «ТОП-10 типовых узлов в схемотехнике блоков питания»). Однако DC-версии выполняются в линейной трансформаторной конфигурации с различными способами модуляции.

Все они поддерживают установку вольтажа и ограничение ампеража, обладают системами защиты и минимальными пульсациями-шумами (смотри статью «Как измерить шумы и пульсации источника питания с помощью осциллографа?»). Многие получили два, три и более независимых канала для питания несколькими номиналами или двухполярное электропитание, к примеру, для схем на ОС (смотри статью «Что такое операционный усилитель?»). Существуют приборы постоянного и переменного тока. И те и другие предлагают как простую регулировку с помощью ручек, так и функцию программирования, позволяющую сохранять несколько предустановленных значений напряжения, силы, частоты тока (применительно к AC-блокам) и всего одной кнопкой переключаться между ними.

Источники постоянного тока

Это распространённые инструменты, необходимые как начинающему радиолюбителю, так и сотрудникам мастерских или лаборантами, занимающимися сложными видами ремонта и созданием электроники.

В их конструктиве объединена технологичность: они отличаются небольшими габаритами и массой в сочетании с мощностью. Разновидности на основе линейных трансформаторов встречаются значительно реже, у них бо́льшие габариты и масса, ноони отличаются практически полным отсутствием пульсаций и высокочастотных помех, как у импульсников, и нужны для чувствительной аппаратуры.

Регулировка «классического» ЛБП, импульсного или трансформаторного, выполняется настроечными ручками. Более совершенные, программируемые ЛБП поддерживают сохранение в памяти предварительно введённых значений, их быстрого вызова (установки).

В домашней мастерской начинающего мастера по ремонту или инженера-разработчика рекомендуется держать одно- или двухканальный прибор с выходом 30В и 5-10А. Такого диапазона более чем достаточно для большинства бытовых потребителей и радиолюбительских схем.

заказать MAISHENG MS3010D в Суперайс

Классический, простой, надёжный, как автомат Калашникова. Настройка выполняется с помощью ручек «грубо» и «точно», где вольт-амперная точность ±0.1. Выдаёт 0÷32В и 0÷10А. Он оборудован электронными вольтметром и амперметром, позволяющими следить за значениями установок, а также контролировать токопотребление запитываемого устройства. Безопасность поддерживают встроенные защиты от перенапряжения, перегрузки по току и перегрева. Уровень пульсаций до 20 мВ.

Плюсы

  • Цена.
  • Надёжность.
  • Есть защиты.
  • Минимум пульсации.

Минусы

  • Низкое качество кабеля для подключения (очень малое сечение проводников и плохой контакт в местах обжима). Придётся покупать или изготовить провод.

Источники переменного тока

Такие ИП дополнительно идут с регулированием токовой частоты. Их применяемость специализирована:

  • Основная сфера — поддержка технологического процесса в промышленной или химической лаборатории, требующего возможности регулировать характеристики «напряжение-ток», и, что главное, частоту тока.
  • Электроснабжение спецаппаратуры, находящейся в состоянии разработки или ремонта. Регулировка, в дополнение к системе защиты, делает выполнение отладочных работ еще безопаснее. С ними возможно экспериментальное выявление нижней и верхней границы значений параметров сетевого электропитания, при которых исследуемая аппаратура продолжает функционировать.
  • Применяются для аппаратуры, имеющей нестандартное значение электропитания или частоты тока (отличные от сетевых 220÷240В и 50Гц). К ней относится раритетная техника, работающая от 127В; импортная, произведённая для Соединённых Штатов Америки или Японии, требующая 100÷120В и 60 Гц; специализированная, применяемая во многих отраслях, требующая промышленной частоты 400 герц.

Ввиду узкой специфики, они конструктивное сложные, хотя производительные, функциональные, но и дорогие. В радиолюбительской практике и в условиях мастерской они, как правило, не требуются, но активно применяемы в промышленности, химии или электрохимии, при конструировании и ремонте спецаппаратуры или спецоборудования.

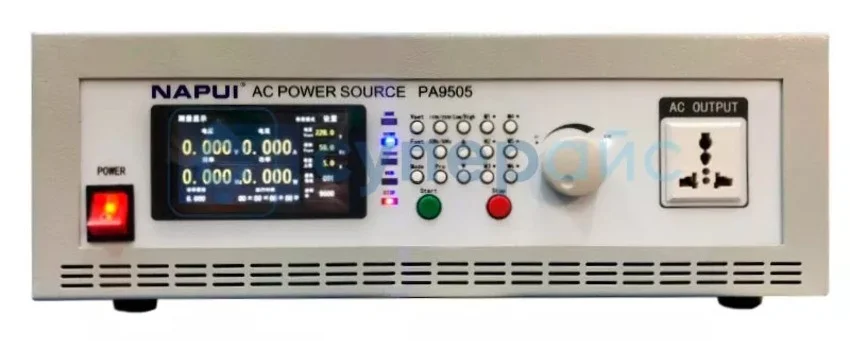

лабораторный источник тока Napui PA9505 заказать

Популярнейший в своем классе, он удивительным образом объединил производительность, функциональность и надёжность с доступностью. Выдаёт до 300В с током до 4,2А. Регулировка частоты электротока с обширным диапазоном значений: от 45 до 400Гц. Мощность и стабильность достигнута технологией синусоидально-импульсной модуляции и микропроцессорного управления, применяемого в дорогих продуктах. Отклонение у него не превышает 1% по вольтажу, 0,01% по частоте, а общее искажение формы волны до 2%.

Плюсы

  • Недорогой.
  • Качество компонентов и их надёжность.
  • Стабильность эксплуатационных параметров.
  • Неплохая защищённость.
  • Наличие интерфейса связи RS-232 для подключения к компьютеру или технологическому оборудованию.

Минусы

  • Отсутствуют.

Блоки питания

Они нужны для преобразования электрической энергии, поступающей из сети, в электроэнергию с другими параметрами, необходимыми для работоспособности запитываемого прибора. Широко используемые бытовые БП получают нё из однофазной AC-сети номиналом от 220 до 240В частотой 50Гц и преобразуют в постоянный низковольтный электроток. Промышленные и специализированные версии поддерживают другие входные и выходные параметры.

Многие БП — импульсники: это позволяет резко сократить габариты, вес, материалоёмкость, сложность выпуска и стоимость. Классические линейные трансформаторные БП, хоть и ограниченно, но всё ещё продолжают использоваться на практике, к примеру, в звуковоспроизводящей аппаратуре. Импульсные модели от трансформаторных отличает:

  • Меньшие габариты и вес.
  • КПД до 98%.
  • Широкий диапазон входящего электропитания.
  • Меньшая стоимость.

К минусам относится:

  • Излучение электромагнитных помех, как в эфир, так и в электрическую сеть.
  • «Горячая» высоковольтная часть схемы лишена гальваноразвязки и находится под потенциалом питающей сети, требует особой осторожности при ремонте и наладке.

По конструктивному исполнению выполняются в различных вариантах, каждый из которых нужен для конкретной задачи. Подробнее разные виды рассмотрим в следующих разделах.

Корпусные

Они наиболее универсальны и подходят для буквально любых задач. Богатая номенклатура типоразмеров и параметров позволяет найти решение под любые требования.

Конструктивно представляют прямоугольную печатную плату, заключенную в алюминиево-магниевый или стальной штампованный корпус, он же радиатор-теплоотвод. Маломощные БП (до 200 ватт) с пассивным охлаждением, а более мощные обычно оборудованы вентилятором для принудительной циркуляции воздуха через корпус.

Подавляющее большинство, в отличие от ЛБП, лишены регулировки. Но обычно поддерживают подстройку выхода в очень узком диапазоне. Некоторые модели предоставляют два выходных канала, иногда разного вольтажа, но, как правило, одного, но отличающейся полярностью для двухполярного электропитания.

Приборы импульсного типа очень чувствительны к перегрузкам: при мощности нагрузки, близкой к максимально допустимой, выделяют повышенное количество тепла, ещё усиливаются электромагнитные помехи и акустический шум (писк от работы высокочастотного импульсного преобразователя), а также снижается качество выходной электроэнергии (повышенные пульсации). Поэтому их подбирают как минимум с 20-30% запасом.

В номенклатуре модели номиналом от 3 до 300В и от 0,35 до 300А. Но востребованные на 5, 12, 24, 36, 48 вольт, используемые во множестве промышленной и бытовой электротехнике.

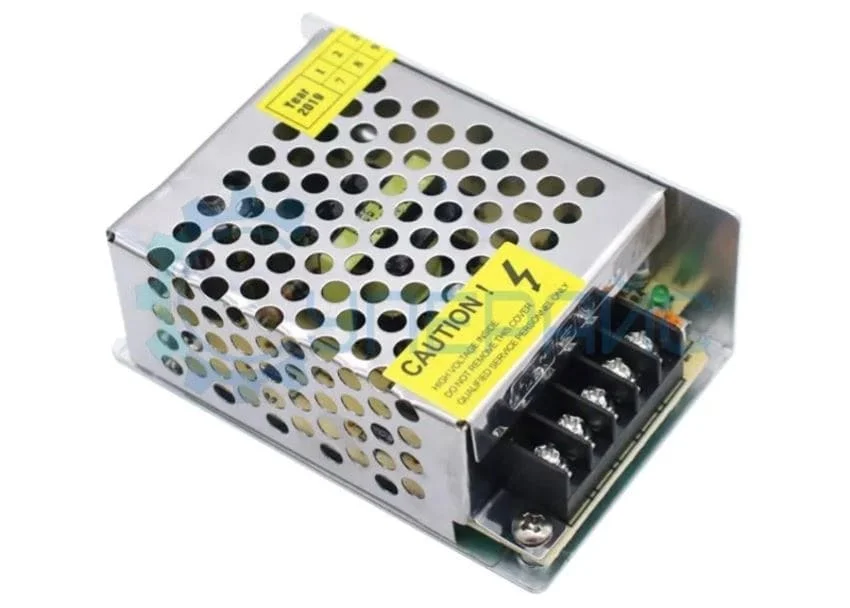

заказать KEJIAN 12V 3A онлайн в Суперайс

Он 12-вольтовый с током до 3 ампер. То есть максимум он выдаёт до 36 ватт. Он высокоэффективен, обладает высоким коэффициентом полезного действия и защищён от перенапряжения, КЗ или перегрузки. Значение пульсации не больше 120 милливольт. Выполнен в корпусе из алюминия с отштампованной крышкой из стали с перфорацией для естественной микроциркуляции воздуха. Есть подстройка выхода от 10,7 до 14,5В. Сохраняет работоспособность в интервале от 110 до 240В. Подойдёт для запитывания любого двенадцативольтного прибора: той же светодиодной ленты.

Плюсы

  • Доступность.
  • Качество компонентов.
  • Стабильность на выходе.
  • Встроенные механизмы защиты.
  • Компактный дизайн (габариты всего 85*58*34 миллиметра, вес 360 грамм).

Минусы

  • Отсутствуют.

Бескорпусные

Как ясно из названия, они состоят только лишь из одной платы, а корпуса у них нет. Основным их предназначением стал внутрикорпусный монтаж.

Они спроектированы с учётом максимальной компактности и энергоэффективности и обладают наименьшими размерами и массой в сравнении с аналогами, а также повышенной мощностью и надёжностью. Для фиксации на плате предусмотрены специальные отверстия; электрические соединения создаются пайкой или винтовыми клеммами.

Схемотехнически, как и их корпусные аналоги, они относятся к импульсникам. В совокупности с высокой компактностью это позволяет использовать их в качестве замены штатным трансформаторным БП бытовой или промышленной аппаратуры, а также использовать при проектировании радиолюбительских и профессиональных электронных приборов. Они делают легче и быстрее ремонт, разработку и отладку разного оборудования.

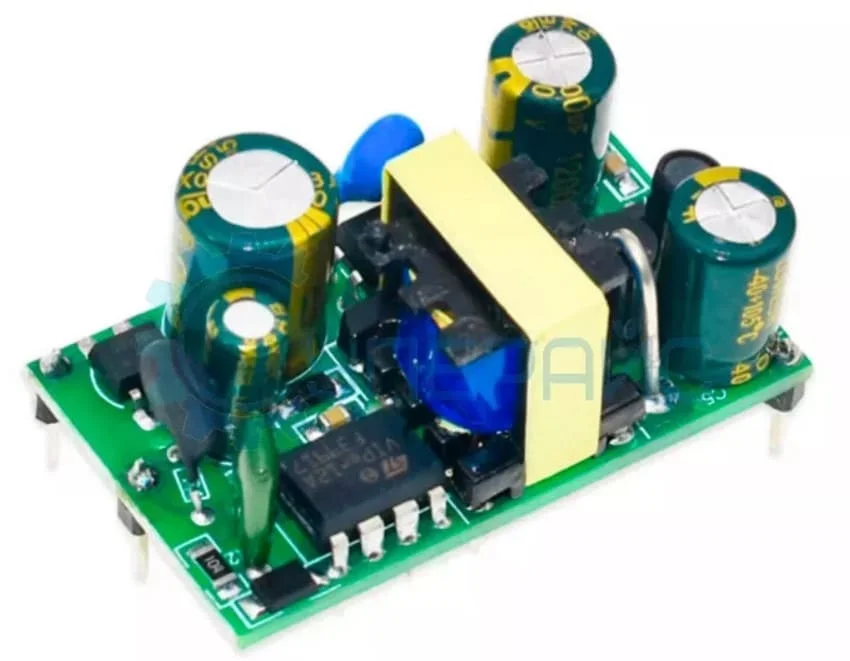

бескорпусные блоки питания заказать в Суперайс

Высокоэффективный, он даёт 5В, 1А и 5 Вт на выходе. Пульсация не более 80 милливольт. «Сердцем» служит надёжный фирменный драйвер STMicroelectronics VIPer 12A. Выполнен в одноплатной конфигурации со смонтированными штыревыми выводами для пайки к материнской плате или для монтажа гибких проводных выводов. Функции подстройки нет, а вольтаж поддерживается автоматически. Работает от 85 до 270В. Субкомпактный дизайн и небольшой вес позволяют использовать его для запитывания разных потребителей, особенно 5-вольтовых цифровых гаджетов.

Плюсы

  • Недорогой.
  • В конструкции применены качественные компоненты.
  • Стабильность параметров.
  • Встроенная комплексная защита.
  • Сверхкомпактный дизайн (размеры 43*25*20 мм, вес 100 грамм).
  • Разработаны специально для облегчения монтажа.

Минусы

  • Отсутствуют.

Герметичного исполнения

Они работают в условиях любого климата и помещения, в том числе в запылённых, загрязнённых и сырых. Герметичность создаётся корпусом из сплава магния и алюминия, изготовленным в виде трубы прямоугольного сечения, крышек, оснащенных прокладками из силикона или вклеенных с помощью полиуретанового клея или силиконового герметика и герметичных кабельных вводов, оснащенных резиновыми сальниками.

Они спроектированы так, чтобы отводить тепло только через корпус; вентиляция отсутствует и вообще недопустима. Эта особенность накладывает некоторое ограничение на их максимальную мощность и увеличивает габариты. Ещё герметизация снижает надёжность, но повышает стоимость. Применять их целесообразно только там, где эксплуатация других типов невозможна из соображений электробезопасности.

Схемотехнически это импульсники. Как и корпусные, они тоже выпускаются предустановленными на один номинал и определённый максимальный ампераж. Даже подстройка обычно отсутствует из-за трудности поддержания герметичности регулирующего узла. Применяются в основном для организации низковольтного рабочего и искусственного освещения в нежилых помещениях (гаражи, душевые, бани, производственные цеха), а также в открытых условиях (декоративная уличная подсветка с помощью светодиодных лент, рекламных конструкций и тому подобных источников света).

SMUN SMV-200-12 12V 16.7A заказать с доставкой в Суперайс

Он выдаёт 12В с током до 17А. Мощность, по сведениям от изготовителя, равняется 200 ватт. Точная система стабилизации даёт точность ±1% от номинала. Конструктивно это герметичный модуль с кабелями для подключения к сети и нагрузке. Возможность подключения нештатных кабелей, как и регулировка выхода, отсутствует. Автоматически поддерживает напряжение на выходе. Вход от 170 до 270В. Его габариты 222*68*43 миллиметра и вес 1400 грамм. Помогает в организации уличной подсветки и электрификации рекламных конструкций.

Плюсы

  • Класс защиты IP67.
  • Качество компонентной составляющей.
  • Стабильность характеристик на выходе.
  • Встроены защитные механизмы.

Минусы

  • Высокая стоимость.

Для коммутационных шкафов

При проектировании низковольтного декоративного освещения, «умного дома», слаботочных сигнальных систем управления, средств сигнализации и телеметрии, их БП лучше разместить в общих электрических щитах или специально организованных шкафах. Это предоставляет единство цепей первичного электропитания, автоматику включения и защиты, а также удобство обслуживания и ремонта.

Блоки щитового исполнения стандартизованных габаритов, размещения органов управления и коммутации, оборудованы креплением на DIN-рейку, как у автоматических выключателей (АВ), устройств защитного отключения (УЗО) и аналогичной защитно-коммутационной аппаратуры.

Схемотехнически они исключительно импульсные. Надежны и не требуют регулярного обслуживания, пригодны для работы в режиме «24 часа/7 дней», другими словами: круглосуточно и непрерывно. Созданы для контрольно-измерительной аппаратуры (цепей автоматики и измерения параметров, КИПиА), источников низковольтного освещения (например, LED-лент), систем автоматического управления, сигнализации и передачи информации («умного дома», охранно-пожарных сигнализаций, маршрутизаторов, коммутаторов беспроводных и проводных сетей и так далее). Склонность к профессиональной эксплуатации позволяет работать от трёхфазной сети, а также с возможностью дистанционного включения/выключения.

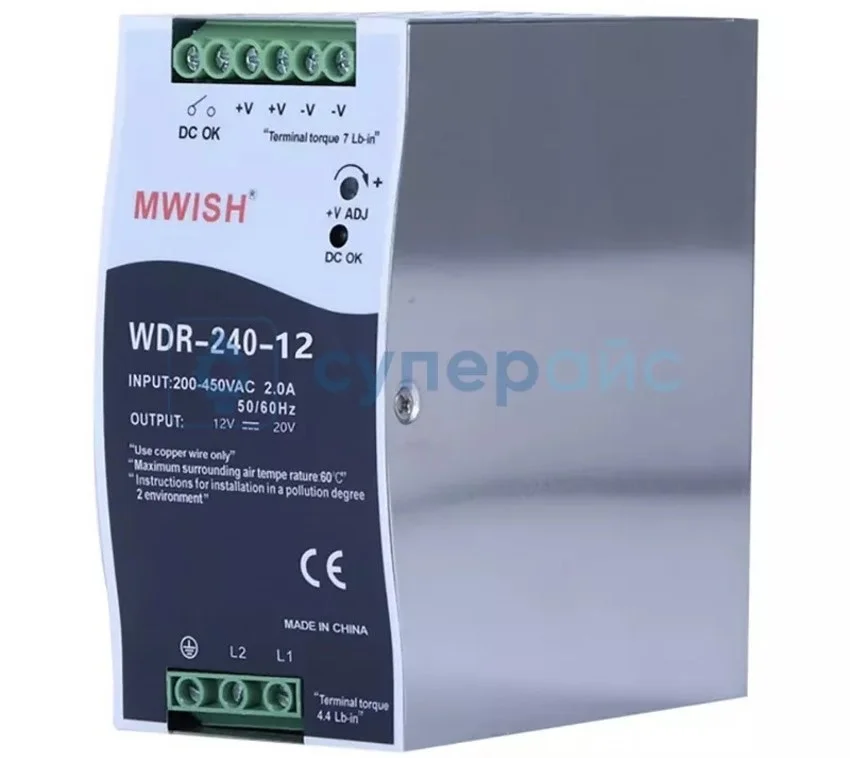

бп на дин рейку заказать в Суперайс

Это решение профессионального уровня выдаёт 12В и 20А. Спроектировано для долговременной работы и не требует особых мер по обслуживанию. Получил высокопрочный легкосплавный магниево-алюминиевый корпус, служащий одновременно радиатором для отвода избыточного тепла. Есть подстройка в небольшом диапазоне, световая индикация исправности всех внутренних цепей, может включаться и отключаться удалённо с помощью низковольтного слаботочного управляющего сигнала. Работает от 200 до 450В, то есть пригоден для питания непосредственно от двух фаз трёхфазной сети без нейтрали. Его габариты 60*113,5*125 миллиметра и вес 1500 грамм. Крепится на DIN-рейку. Основными потребителями выступают: щитовая КИПиА, а также системы коммуникации (маршрутизаторы, роутеры, свитчи и пр.).

Плюсы

  • Подходит для профессиональных сфер.
  • Можно запитать от трёхфазной электросети.
  • Можно включать и выключать дистанционно.
  • Продуманная защита.

Минусы

  • Высокая стоимость.

Сетевые адаптеры

Конструктивно они простейшие и выполняются в формате штепсельной электрической вилки, внутри которой расположен импульсный или трансформаторный преобразователь AC-DC. К слову, адаптеры трансформаторного типа используются так же часто, как и адаптеры-импульсники, и традиционно питают высокочувствительную аудиоаппаратуру и электромузыкальные инструменты, их аксессуары. К примеру, педали эффектов для электрогитары. Трансформаторные отличаются от импульсных значительно меньшей мощностью.

Адаптеры компактные и лёгкие. Кабель для подключения к нагрузке, как правило, несъёмный, с одной из стандартных вилок на конце. Кроме того, существуют универсальные модели, имеющие помимо набора различных съёмных концевых вилок ещё и возможность ступенчатой или плавной регулировки вольтажа и полярности. Ограничение электротока у них отсутствует.

Номенклатура включает модели, выдающие от 3 до 48В и от 0,25 до 8А. Но популярнее всего версии на 5, 6, 9, 12, 24В, именно на этом номинале работает почти вся бытовая электроника.

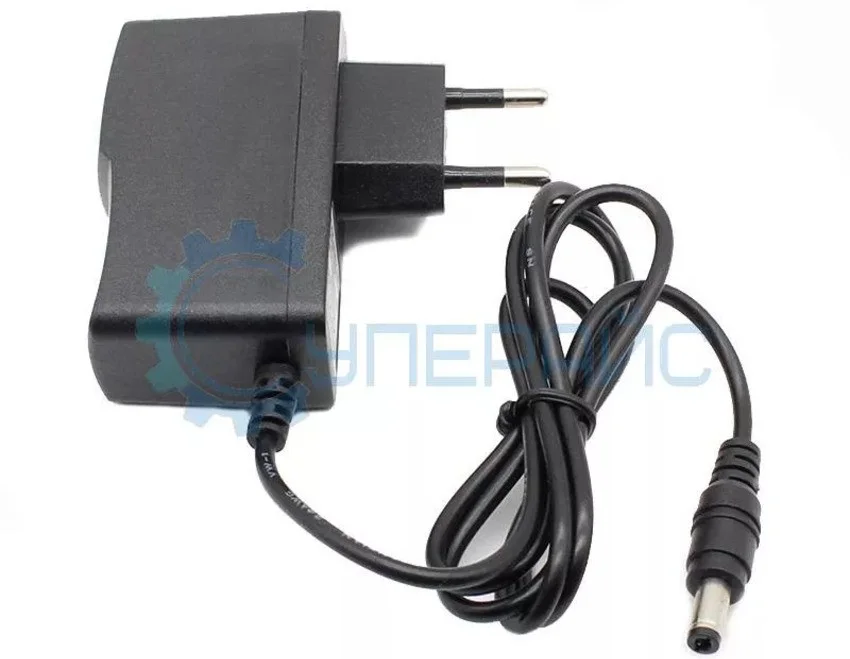

заказать с доставкой по всей России сетевые адаптеры в Суперайс

Самый что ни на есть популярный прибор выдаёт 9В и до 1А. Выполнен по традиционной для импульсников схеме и отличается надёжностью наряду со стабильностью работы. Корпус изготовлен из высокопрочного пластика и пригоден для длительной эксплуатации. Снабжен стандартной екровилкой и совместим со всеми распространёнными штепсельными розетками. Адаптер оснащён несъёмным кабелем длиной 1 метр и законцован вилкой, используемой во многих бытовых электроприборах. Работает от 100 до 240В, за счет чего эксплуатируется в сетях с пониженным и нестабильным электропитанием, к примеру, в гаражных или садовых товариществах.

Плюсы

  • Компактное исполнение.
  • Качество компонентной базы.
  • Стабильные параметры.
  • Работает в большом диапазоне напряжений.

Минусы

  • Отсутствуют.

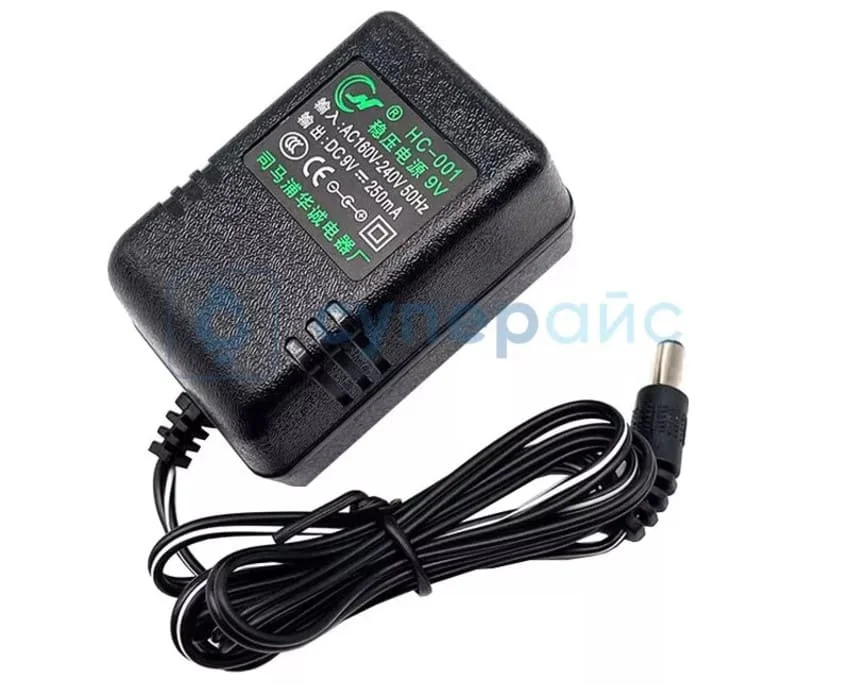

сетевые блоки питания заказать в суперайс

Классический трансформаторный адаптер выдаёт 9В и до 0,25А. Выполнен по трансформаторной схеме, маломощный (менее 2,5 ватта) и более чувствителен к входному уровню, чем аналог-импульсник: поддерживаемый диапазон от 160 до 240В. Есть встроенный стабилизатор для электропитания электроники, в конструкции которой его нет. Пластиковый корпус прочный и служит долго. Оборудован метровым кабелем с вилкой на конце. Небольшая мощность в сочетании с отсутствием ВЧ-помех, присущим блокам-импульсникам, подходит для электроснабжения маломощных звуковоспроизводящих устройств, таких как предусилители, гитарные эффекты и аналогичные.

Плюсы

  • Качество применяемых при сборке компонентов.
  • Стабильность выходных характеристик.

Минусы

  • Маломощный.
  • Узкая сфера применения.

Преобразователи напряжения

Они выступают вторичными источниками, преобразовывающими напряжение постоянного (DC) тока одного номинала на входе в постоянное или переменное (AC) другого на выходе. Они не рассчитаны на подключение к бытовой электросети: запитываются от автономных источников или ИП постоянного электротока.

Их работа основана на общих принципах импульсной технологии. В случае DC-DC преобразователей DC-напряжение поступает на вход высокочастотного генератора импульсов, нагрузкой которого служит или накопительный дроссель (маломощные преобразователи) или импульсный трансформатор (средней и высокой мощности); напряжение с дросселя или вторичной обмотки трансформатора выпрямляется, фильтруется и поступает на выход. У преобразователей DC-AC чуть более сложная схема высокочастотного преобразования и коммутации, призванная получить форму сигнала, приближенную к синусоидальной. AC-напряжение со вторичной обмотки, естественно, не выпрямляется, а непосредственно идёт на выход.

Как было упомянуто ранее, они существуют двух1 типов и преобразовывают постоянный электроток в:

  • Переменный (DC-AC).2
  • Постоянный (DC-DC).

1 Описанные в предыдущих разделах приборы тоже AC-DC-преобразователи, но традиционно называются источниками или блоками электропитания, а не преобразователями.
2Преобразователи DC-AC именуются также инверторами.

Более подробно DC-DC и DC-AC-преобразователи будут рассмотрены далее.

DC-DC преобразователи

Они очень востребованные и выступают как частью готовых БП многих видов электронной техники, так и выпускаются в виде отдельных модулей, пригодных для решения широкого круга прикладных электротехнических задач. Готовые модули есть в трёх видах:

  • Понижающие (buck)
  • Повышающие (boost)
  • Понижающе-повышающие (buck-boost)

КПД понижающих и повышающих преобразователей достигает 98%, у комбинированных понижающе-повышающих версий скромнее показатели энергоэффективности.

Все они не требуют дополнительных мер по стабилизации. Кроме возможности настройки, многие модели позволяют ограничивать выдаваемый ток, а также оборудованы цифровыми измерительными приборами, что приближает их функционал к ЛБП.

Конструктивно модульные преобразователи выпускаются в форм-факторе открытых плат с компонентами на них. Подключение производится либо винтовыми зажимами, либо пайкой.

Номенклатура располагает моделями с входным напряжением от 1 до 48В, выходным от 1 до 390В и током от 0.2 до 100А. Они легко способны заменить громоздкие ИП, предлагают функциональность, надёжность при небольших габаритах и стоимости.

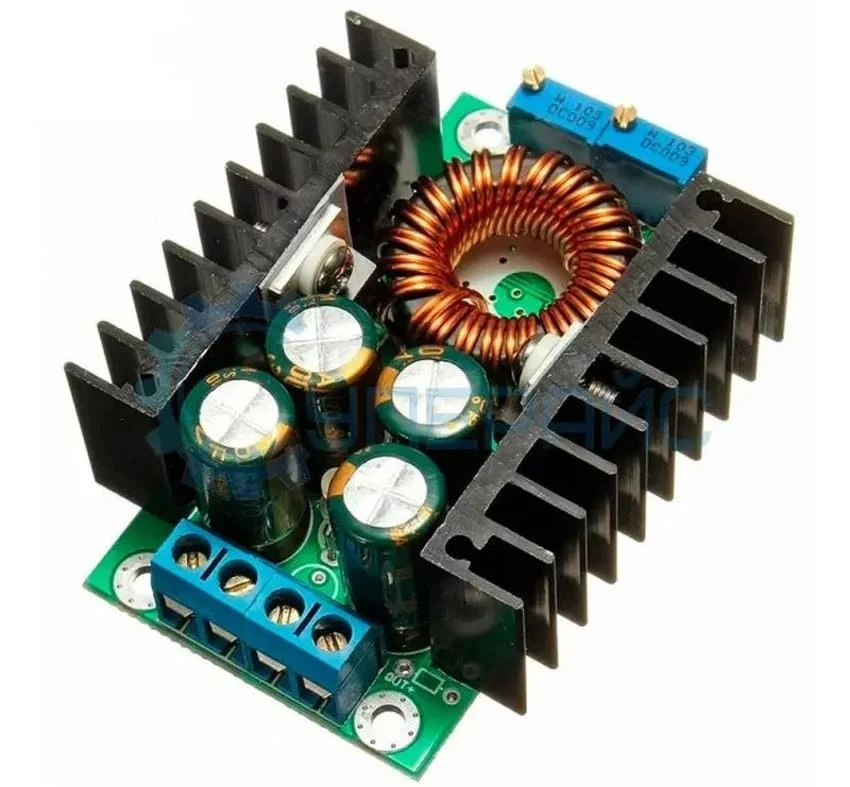

преобразователи напряжения понижающие заказать в Суперайс

Он объединил производительность, энергоэффективность, надёжность и доступность. Прибор остаётся работоспособным при 7÷40В на входе, выдавая в диапазоне 1.2÷35В и максимальную силу тока до 8А. Для регулирования выхода применяются многоборотные прецизионные переменные резисторы. Точность установки в пределе ±1%. Как заявляет производитель, пульсация здесь не больше 50 милливольт, а КПД на уровне 95%. Снабжён защитой от короткого замыкания на выходе и защитой от перегрева, дающей безопасность эксплуатации прибора и его высокую надёжность.

Плюсы

  • Цена.
  • Высокая надёжность.

Минусы

  • Отсутствуют.

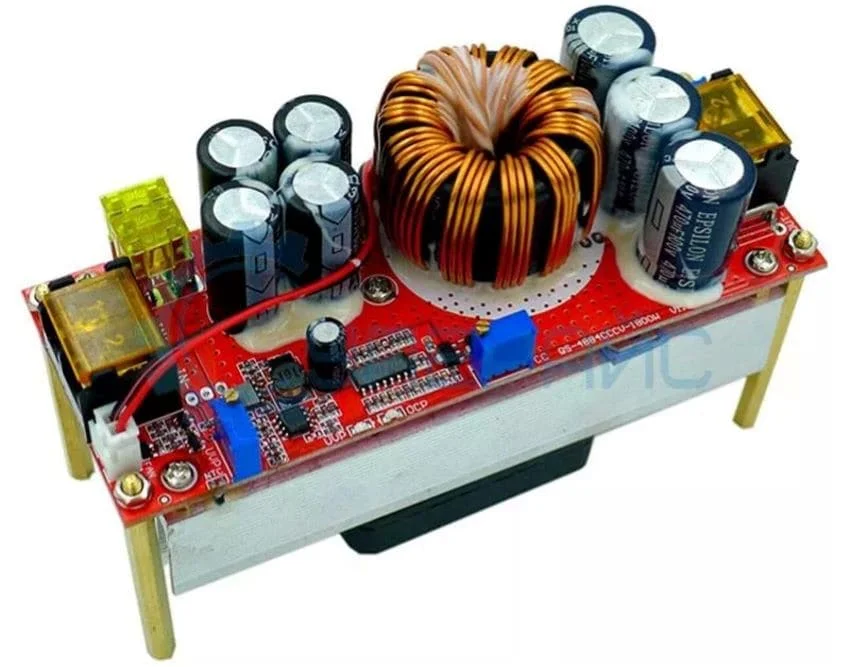

 QSKJ QS-4884CCCV-1800W заказать в Суперайс

Несмотря на скромные габариты и массу, выдаёт 1800 ватт. Сохраняет работоспособность при электроснабжении в пределах 10÷60В, выдавая 13÷97В и до 22А. Режимы задаются с помощью многоборотных высокоточных переменных резисторов. Уровень пульсации, заявленный производителем, находится в пределе 100 милливольт, а КПД 92÷97%. Есть защита от КЗ и перегрузки на выходе. Массивный радиатор и вентилятор охлаждения дополнены системой контроля за температурой, снижающей производительность при перегреве.

Плюсы

  • Мощность.
  • Внедрены защитные системы.
  • Массивный радиатор и активное охлаждение

Минусы

  • Отсутствуют.

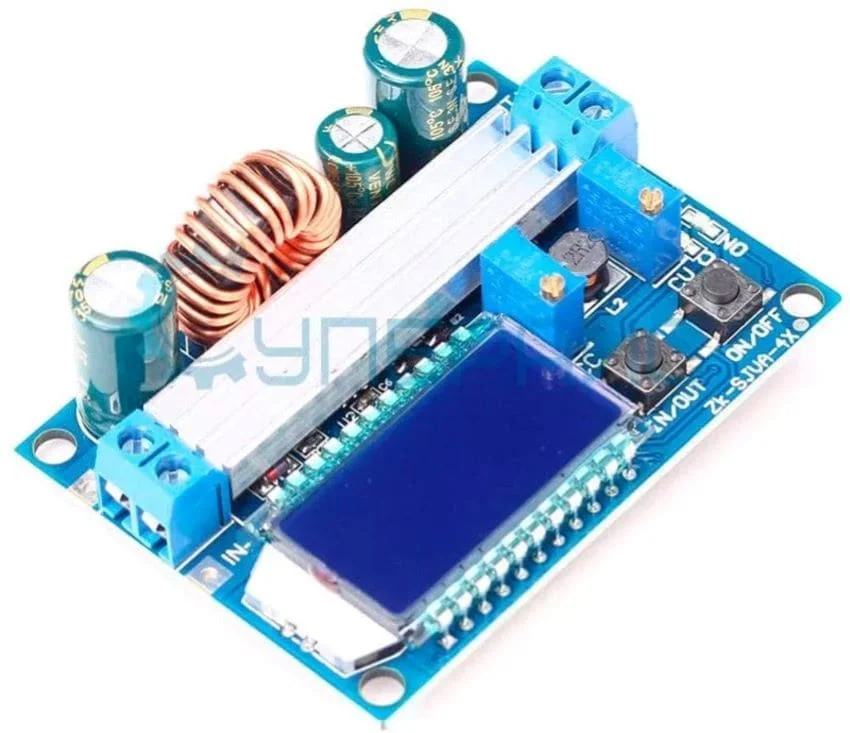

заказать преобразователь с дисплеем в Суперайс

Он универсальный и как понижает, так и повышает вольтаж. Преобразует входящие 5,5÷30В в 0,5÷30В силой до 4А. Рабочие характеристики на выходе настраиваются с помощью многоборотных резисторов, а индикацию всех параметров берёт на себя яркий и контрастный жидкокристаллический дисплей. Собран из качественных фирменных комплектующих, рассчитанных на долговечность. КПД по документам находится на уровне 88%. Вклад в надёжность прибора также вносит защита от низкого напряжения на входе, перегрузки, прямого замыкания на выходе и перегрева.

Плюсы

  • Универсальность.
  • Низкая цена.
  • Фирменные надёжные комплектующие.

Минусы

  • Нельзя подсоединить внешний дисплей при внутрикорпусном размещении.

DC-AC преобразователи

Именуемые также инверторы, они предназначены для преобразования низкого DC-напряжения в высокое AC-напряжение 100-220В 50/60 герц. Наиболее типовой инвертор предназначен для подключения к нему 12-вольтного АКБ, стационарного или автомобильного, и преобразования энергии в электричество бытовой электросети (в России это 220-240В 50 Гц; в других странах 100-240В частотностью 50/60 Гц). Инверторы, питающиеся от стандартных АКБ, созданы для организации аварийного бесперебойного электроснабжения наиболее ответственных потребителей, к примеру, компьютерного оборудования. Устройства, состоящие из инвертора и аккумулятора в одном корпусе называются источниками бесперебойного питания (ИБП). Инверторы, питающиеся от автоаккумуляторов, предназначены для выработки электроэнергии с параметрами бытовой сети, но в «полевых условиях», к примеру, для сетевого электроинструмента.

Помимо 12-вольтовых инверторов, существуют модели, рассчитанные на больший вольтаж: например, на 24, 36, 48В и более. Они питаются от стационарных аккумуляторных сборок, заряжаемых от солнечных панелей, генераторов ветряных электростанций и других источников электрической энергии.

Номенклатура включает модели, работающие от 12 до 48В мощностью от 0,3 до 21 кВт. Все они характеризуются качественными комплектующими, хорошими эксплуатационными параметрами и надёжностью.

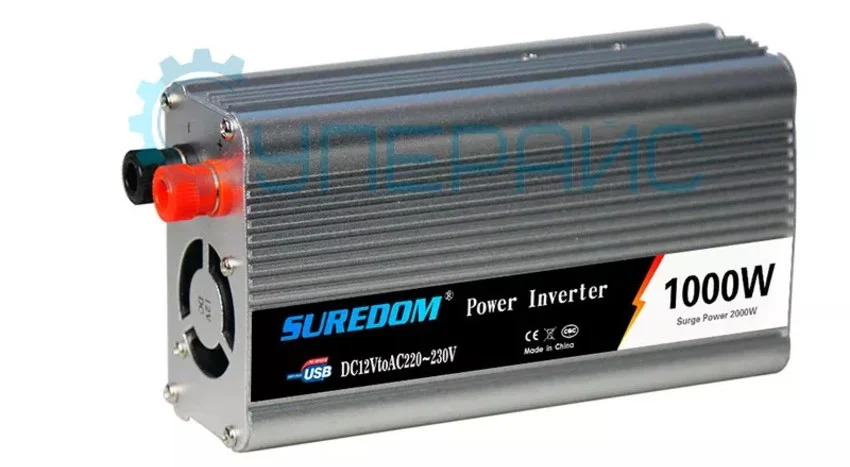

инвертор автомобильный заказать в Суперайс

Он преобразует электроэнергию, запасённую в двенадцативольтовом автоаккумуляторе, в стандартные бытовые 220В 50Гц. Инвертор получил надёжную классическую схемотехнику, формирующую модифицированную синусоидальную форму выходного напряжения. Преобразует 10-15В на входе, выдавая 220±5%В при максимуме 1000 Вт, а в пике до 2 кВт. Таким образом он приспособлен для подключения мощной нагрузки с высоким пусковым током, к примеру, электрического инструмента. Прибор сверхнадёжен за счет интегрированной защиты от недостаточного входного напряжения, КЗ, перегрева и перегрузки. Охлаждение производится встроенным высокопроизводительным вентилятором.

Плюсы

  • Невысокая стоимость.
  • Мощность.
  • Надёжная схемотехника.

Минусы

  • Небольшое сечение жил питающего кабеля. Его лучше заменить на вариант с увеличенными жилами (пиковый электроток может достигать 80 ампер).

Зарядные устройства

Это отдельный вид ИП. Они зачастую конструируются на базе импульсной технологии, но с некоторыми особенностями: бывают как проводными, так и беспроводными. Большинство проводных ЗУ поддерживает технологии быстрой зарядки QC и PD, позволяющей увеличить номинальное напряжение и передать тем самым бо́льшую мощность. Беспроводные зарядники заряжают без физического подключения (при поддержке гаджетами такой возможности). Кроме того, в номенклатуре есть ещё и зарядные док-станции для одновременной зарядки нескольких устройств с возможностью непрерывного контроля электрических параметров.

Помимо зарядников для батарей гаджетов, широко распространены ЗУ для АКБ автомобилей и транспорта, так и в другой различной технике или установках (например, в ИБП). Они получили специальный алгоритм заряда, гарантирующий полную зарядку и долговечность аккумулятора.

Проводные

Эта разновидность была, есть и будет самой распространённой, так как, по сравнению с беспроводными версиями, поддерживается всеми видами телефонов. Самые простые модели дают фиксированные 5В/1А. Более совершенные и популярные модели идет с поддержкой QC и PD, передающих высокомощную нагрузку и ускоряющих процесс.

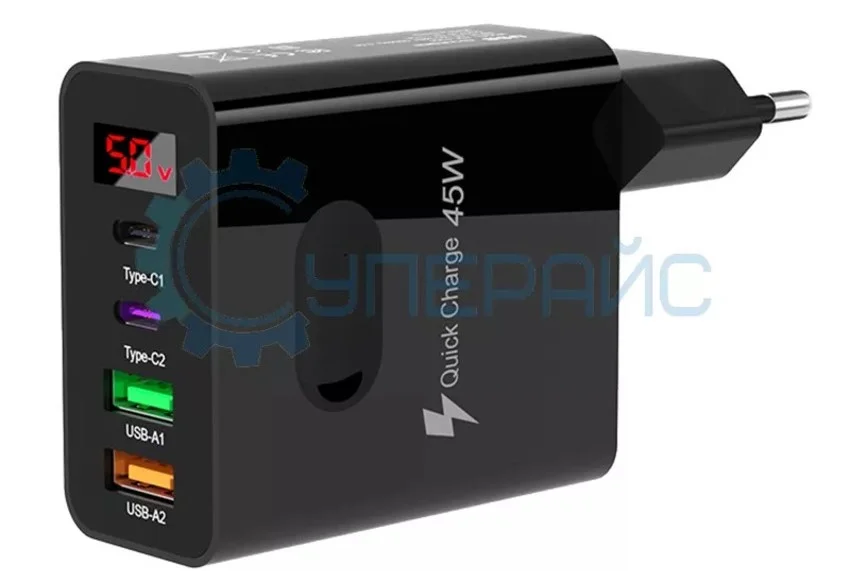

быстрая зарядка купить в Суперайс

Недорогое и универсальное, оно оборудовано четырьмя портами USB и способно одновременно заряжать до 4 потребителей и передавать до 45 ватт. Поддерживает актуальные технологии QC и PD (обе версии 2.0). Встроенный светодиодный дисплей позволяет контролировать работу. Помимо функции зарядки, способно непосредственно выступать в роли БП для различной электронной техники, поддерживающей питание через USB-порт. Надёжность и безопасность эксплуатации гарантированы интегрированной защитой.

Плюсы

  • Невысокая стоимость.
  • Встроенный дисплей.

Минусы

  • Отсутствуют.

Беспроводные

Беспроводная зарядка поддерживается не всеми устройствами, но их число с каждым днём становится всё больше. Такой способ более удобен, так как не нужно физически соединять смартфон и ЗУ. Основными минусами стало, во-первых, то, что БЗУ не автономен и не получает электроэнергию непосредственно из сети, а подключается к проводному ЗУ; во-вторых, он дорогой.

заказать беспроводную зарядку Pisen FYD-C30 в Суперайс

Оно способно передавать заряжаемому гаджету до 15 ватт. Модель поддерживается большинством флагманских смартфонов Samsung Galaxy 20, Apple iPhone SE и новее и другими. Энергию берёт от проводного ЗУ с QC.

Плюсы

  • Качество изготовления.
  • Стильный дизайн.

Минусы

  • Дорогой.
  • Требует проводного зарядника с поддержкой QC.

Зарядные док-станции

Это универсальный вариант для обычных пользователей или профессионалов. Дома помогает разом заряжать несколько устройств, которых у человека очень много. А возможность контроля выходных характеристик будет полезна мастерам-ремонтникам. Питаются они от сети. Как другие ЗУ для гаджетов, док-станции поддерживают различные QC-технологии.

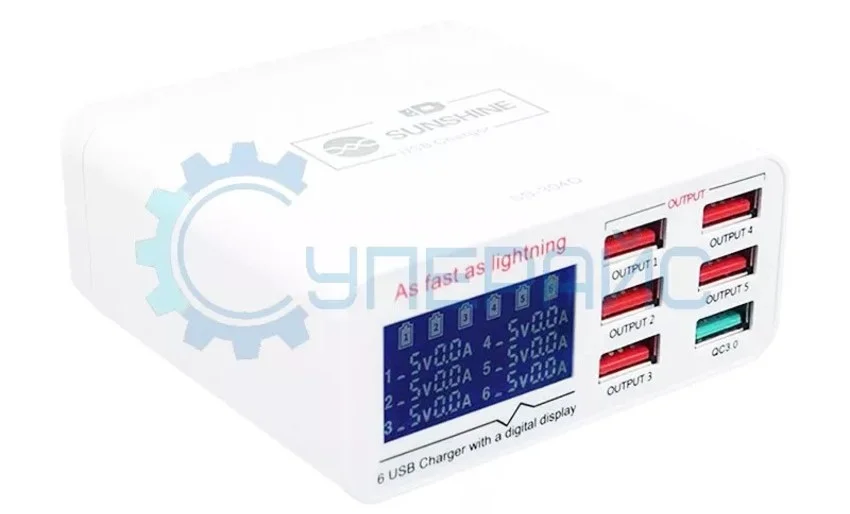

док станция для зарядки заказать в Суперайс

Она предназначена для одновременной зарядки до 6 потребителей, выдавая до 6А. Есть поддержка технологии QC 3.0. Вся электронная составляющая док-станции собрана на плате и размещена в корпусе из высокопрочного пластика, на передней панели которого размещены разъёмы USB для подключения и информативный жидкокристаллический дисплей. Применим как в быту, так и в ремонтной мастерской.

Плюсы

  • Невысокая стоимость.
  • ЖК-дисплей.

Минусы

  • Отсутствуют.

Для автомобильных АКБ

Спецалгоритм ЗУ гарантирует полную зарядку и увеличение долговечности АКБ машин, спецтранспорта или спецтехники, ИБП. Мнение о том, что автоаккумулятор можно зарядить любым БП, крайне ошибочно: зарядка требует специального алгоритма, стабилизирующего ток в начале процесса и напряжение в конце, затем плавное снижение ампеража и поддержание стабильного вольтажа, препятствующего саморазряду.

зарядка для акб заказать онлайн в Суперайс

Универсальная зарядка взаимодействует с 12-вольтовыми автомобильными и 24-вольтовыми АКБ, применяемыми на грузовом транспорте. Полностью автоматическая и не требует контроля и корректировки параметров. Жидкокристаллический дисплей отображает процент заряда и позволяет оценить оставшееся время до окончания процесса. Представлен в корпусном исполнении сделано из пластика, с броским дизайном и отменной эргономикой. Подключается с медными зажимами типа «крокодил», создающим надёжный электрический контакт.

Плюсы

  • Невысокая стоимость.
  • Полная автоматизация заряда.

Минусы

  • Отсутствуют.

Как живым существам нужна еда, от качества и количества которой зависит здоровье и продолжительность жизни, так технике — качественное электропитание с рекомендуемыми параметрами. Его недостаток приведёт к неработоспособности, а избыток — к поломке. То же относится и к другим свойствам, необходимым для надёжной и бесперебойной работы электротехники. Поэтому подбор источника энергии — важная и ответственная задача.
